初三物理电路学习每日练——并联电路中的电流

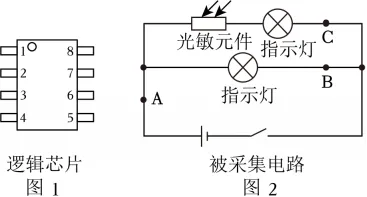

上面的三个规律并不难记，但是将之情景化应用后用来解决实际问题的时候，读懂情景信息是非常关键的。一起看这个例题：球场外路灯由逻辑芯片实现自动光控。逻辑芯片（图1）可获取被采集电路中的电流或电压信息，比较相关信息后芯片向路灯电路发出控制指令；被采集电路（图2）由光敏元件（符号 ，有光照射时，相当于导线；无光照射时，相当于断路）和指示灯等部件组成。关于“自动光控”以下说法正确的是（ ）分析一下这个题目的情境，理解它的工作原理，被采集电路的结构和功能：其中b点支路指示灯只要干路开关闭合就处于常亮状态，当有光照射时，光敏元件相当于导线，c支路指示灯发光，两个支路都工作，干路处于大电流状态。当无光照射时，光敏元件相当于断路，c支路指示灯不发光。只有b支路常亮，干路处于小电流状态，此时干路电路等于b支路电流。- C 点是光敏支路：电流大表示天亮了，要关灯；当电流为0表示天黑了，要开灯。
- 并联支路互不干扰，常亮指示灯支路的电流不会随光照变化；并联部分电压始终等于电源电压，不会改变。
- 干路A点的电流会随光敏支路电流的增大而增大，减小而减小。
A、由图可知，两指示灯电路并联，A点在干路上，采集A点电流，若增大，说明有光照射光敏原件，则应断开路灯电路，故A错误；B、并联电路各支路之间互不影响，有光或无光，B点所在支路的电流都不会发生改变，故B错误；C、C点在光敏原件支路，采集C点电流，若增大，说明有光照射光敏原件，则应切断路灯电路，故C正确；D、并联电路中各支路两端电压相等，有光或无光，AC间电压不变，故D错误。
