高考地理填图、绘图等动手能力技巧点拨

高考地理书籍推荐，欢迎购买，您的支持是我前进的有力动力！谢谢您！

1.地理示意图的绘制

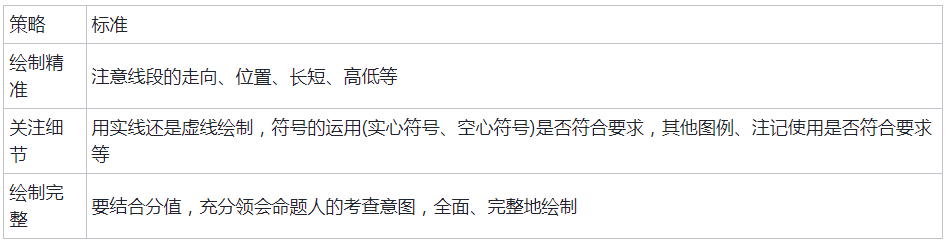

(1)地理示意图绘制的总体策略

(2)几种常见地理示意图绘制的要领

①光照图绘制与转换的要领

此类试题多要求将局部示意图补充完整，补绘的方法就是树立“全局”的观点，即把局部图恢复为整体图。局部图一般均可用“补”的办法回归至全图。命题人之所以要将一个本来完整的图形割下一块来，就是为了考查学生的空间想象能力，而我们应该将陌生的局部图形还原成我们熟悉的图。

②地形剖面图的绘制要领

此类试题绘制的难度不大，但步骤较多，需要步步推进，细致绘制，不可遗漏关键点。

第一步：确定剖面线。在等高线图上画出一条剖面线。

第二步：确定比例尺。水平比例尺无特殊要求时一般用原图的比例尺；垂直比例尺要适当放大。

第三步：建坐标。纵坐标表示高度，横坐标表示水平距离。

第四步：描点、连线。将剖面线与等高线的所有交点(或仅描关键点，如最高点、最低点)按其水平距离和高程转绘到坐标图中，然后用平滑的曲线将各点顺次连接，注意相邻两点间的升降趋势。

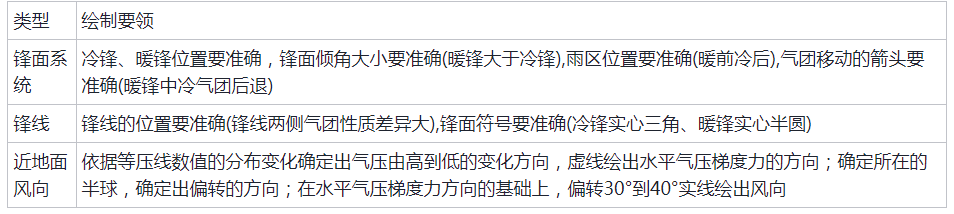

③天气系统示意图绘制的要领

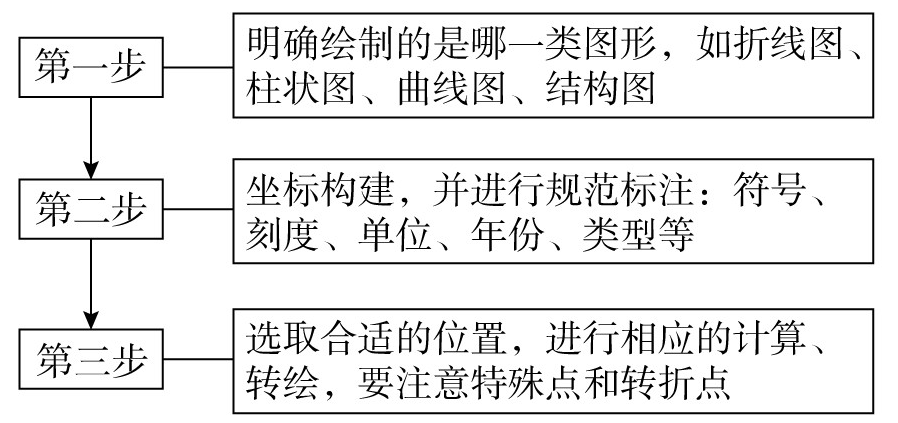

2.地理统计图表的绘制

(一)对点训练

(2023·德州三模)(节选)阅读图文资料，完成下列要求。

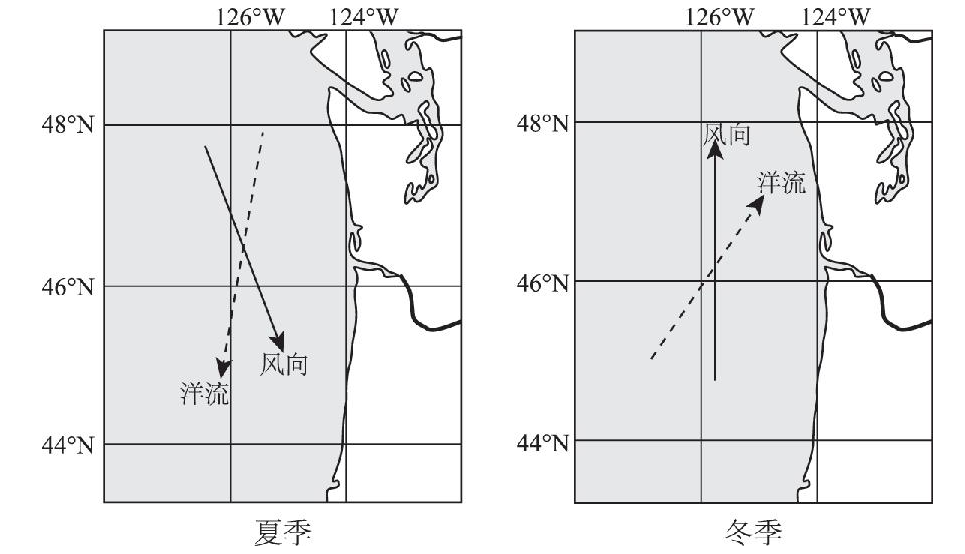

埃克曼输送是指风应力、拖曳力和科氏力共同作用于表层海水，使得整个表层海水的流向与表面风向垂直的一种现象，近海岸海水表面会发生倾斜，为保持平衡，埃克曼输送的方向会发生改变，从而形成新的稳定状态。图3示意北美洲西海岸某近岸海域不同季节盛行风驱动的洋流运动。

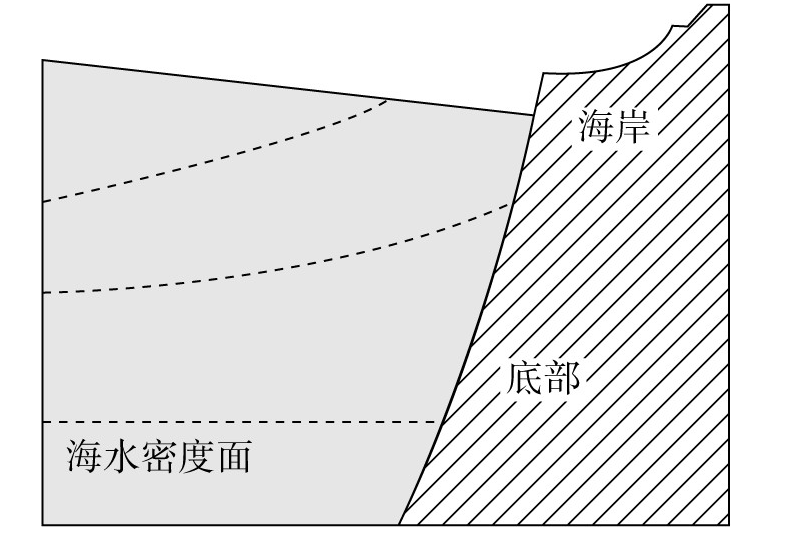

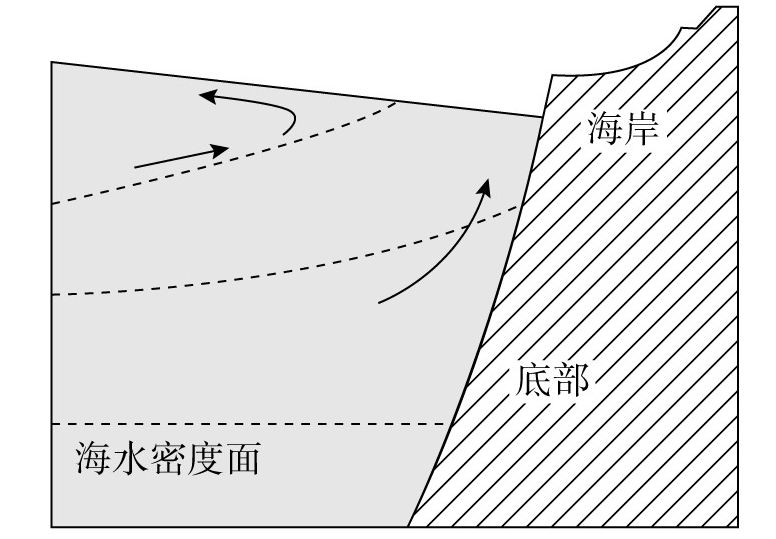

图4为某季节此海域稳定状态下的海水运动剖面示意图。请在图中用→画出洋流的运动方向____,并指出其季节____。

解析】由剖面图可知，沿海地区海平面低，深海海平面高，说明该地区盛行离岸风，由北美洲西海岸某近岸海域不同季节盛行风驱动的洋流运动图可知，剖面图对应的是夏季的图；表层海水在离岸风的吹拂下，表层海水离岸。

【答案】

②夏季

(二)典题示例

(2023年山东省，18题)(节选)阅读图文资料，完成下列要求。

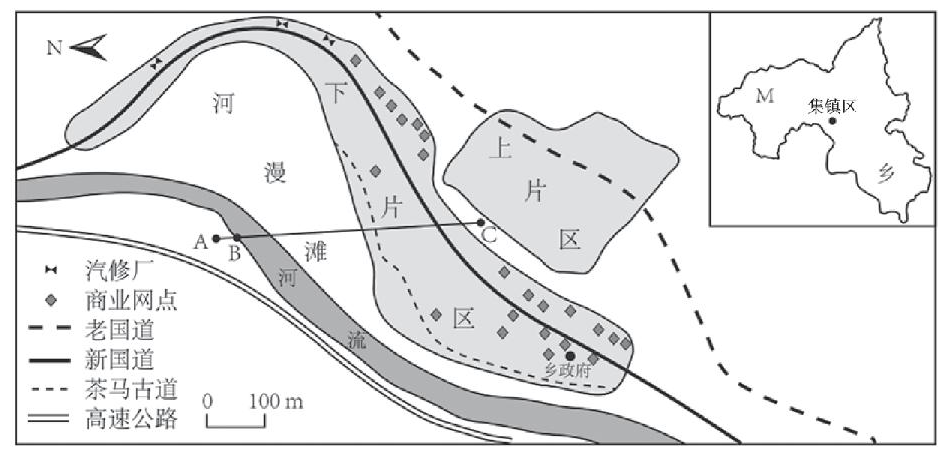

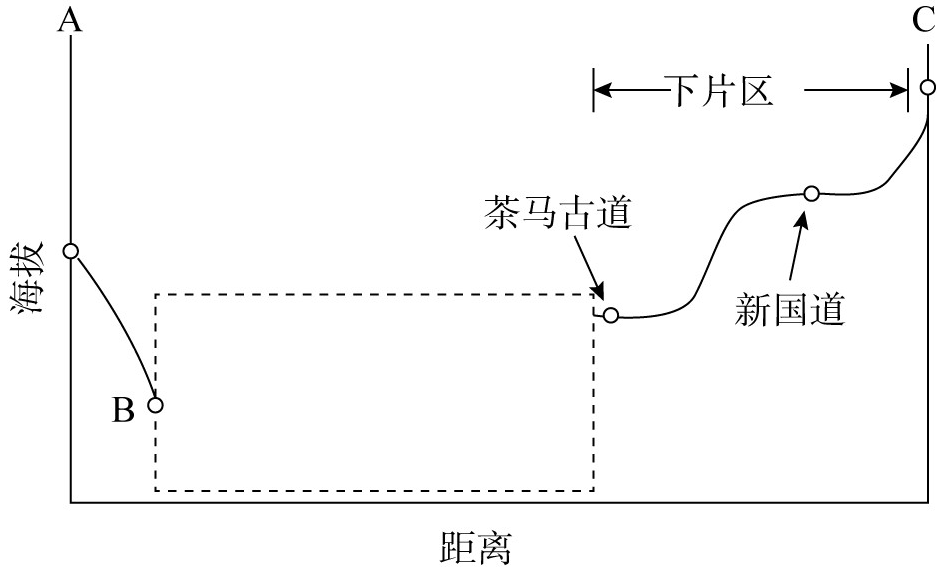

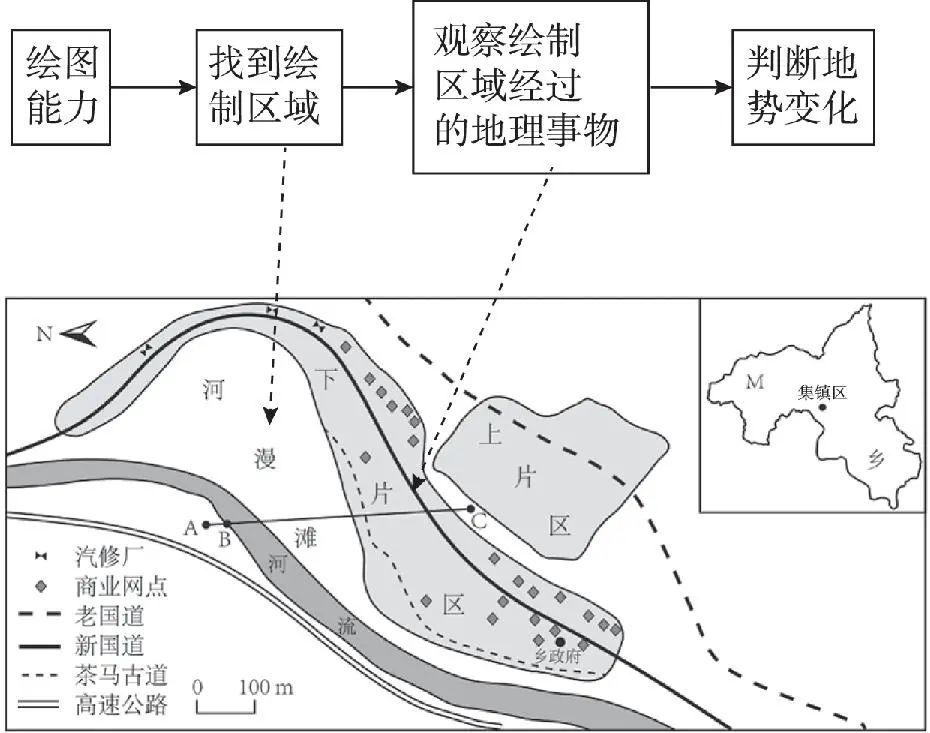

M乡位于我国西南山区，其集镇区由上下两片区组成(图1)。上片区主要为居住区，居民多从事农业活动；下片区为乡政府所在地，居民主要从事联系松散的非农业活动。历史上的茶马古道从下片区内的河流一级阶地经过。

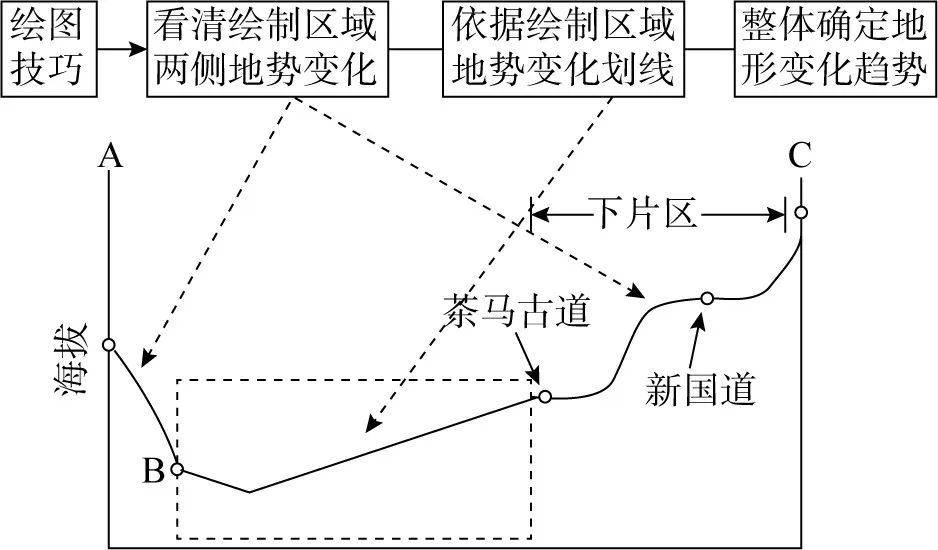

思维流程

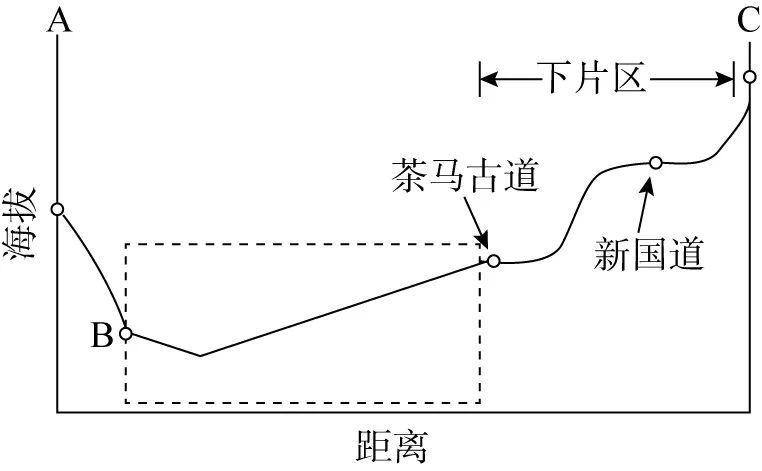

【答案】(提示：画一个类似于对号的形状，最低点偏左，大致在1/3处。)

能力训练

一、选择题

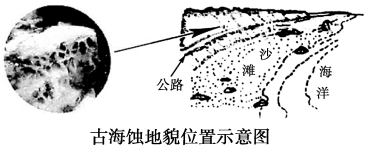

1．某校地理小组学生在滨海公路沿线的山坡上，看到了几千年前形成的海浪侵蚀地貌。在学生绘制的该地区由陆到海的地形剖面图中，地形起伏不明显。为了突出图中的地形起伏，绘图时应采用的做法是(　　)

A．比例尺不变，适当扩大图幅

B．水平比例尺不变，适当扩大垂直比例尺

C．比例尺不变，适当缩小图幅

D．垂直比例尺不变，适当扩大水平比例尺

【答案】B

【详解】地形剖面图作用是反映某条剖面沿线的地势起伏状况，一般画地形剖面图时，水平比例尺与原地形图相同，垂直比例尺根据实际情况确定，以能够表示出剖面线上的最高和最低值为根据。垂直比例尺越大，纵坐标越长，反映的起伏状况越明显。故选B。

二、综合题

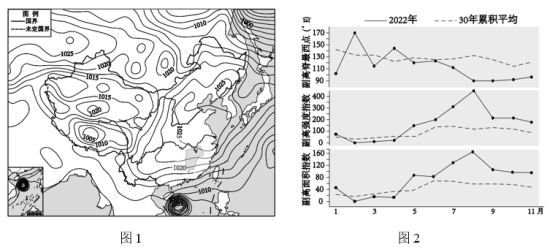

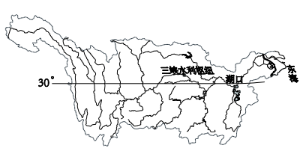

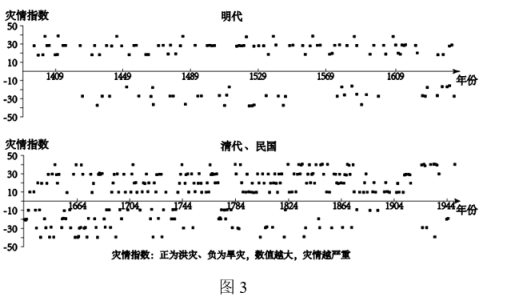

2．2022年夏秋季节，鄱阳湖遭遇了较为严重的干旱。图为2022年10月19日亚洲部分地区天气图，图1为2022年1～11月影响我国的西太平洋副热带高压特征指数统计图，图2为明代、清代、民国时期鄱阳湖旱涝灾害序列图，图3为三峡水利枢纽位置图。读图，回答下列问题。

(1)判断10月19日影响长江中下游、海南岛的天气系统，并分别绘图说明其对天气的影响。

(2)结合图1，说明2022年影响我国的西太平洋副热带高压强盛的表现。

(3)概括明代以来鄱阳湖旱涝灾害的特点。

(4)三峡水利枢纽的首要功能为防洪，每年分为三个调度时期（如表）。任选其一，指出该时期长江与鄱阳湖间的补给关系，并说明三峡水利枢纽运营后补给水量的变化。

【答案】(1)影响长江中下游的是高压，影响海南的是低压。高压控制下盛行下沉气流，天气晴朗干燥，低压系统则盛行上升气流，容易降水。

(2)副高向西深入内陆，控制的面积大，强度大。

(3)明代以后旱涝灾害多发，以洪灾为主。到了清代民国灾害的程度和频次进一步加剧。

(4)汛期时，长江补给鄱阳湖，或蓄水和消落期鄱阳湖补给长江，三峡水利枢纽运营后补给水量年际变化季节变化变小，补给量趋于稳定。

【分析】本大题以亚洲部分地区天气图、西太平洋副热带高压特征指数统计图、鄱阳湖旱涝灾害序列图为材料设置试题，涉及常见天气系统、气候成因、灾害分布描述、陆地水体相互补给关系等相关内容，考查学生图文获取信息、调用所学知识技能能力，体现了区域认知综合思维素养。

【详解】（1）读图可知，长江中下游地区等压线数值近似闭合，中间高四周低，为高压，高压控制下多下沉气流，天气晴朗干燥。海南呈闭合状态，中心低四周高为低压，低压多上升气流，易产生降水。图示如下。

（2）读图可知，y轴代表了副高的位置、强度、面积，根据2022年和近30年的平均数值比较，可发现西点趋向东经90度，意味着副高位置向西运动了，强度指数在夏季远大于平均数值，面积指数在夏季也大于平均值，因此其表现应为副高向西深入内陆，控制的面积大，强度大。

（3）根据图示，灾情指数正值为洪灾，负值为旱灾，数值越大，灾情越大，明代以来，旱涝灾害频发，且到了清代民国，其序列黑点分布更加密集且数量更多，可以认为后期灾害加剧，根据指数大小也可发现，后期大的旱涝灾害也加剧了。从灾害种类分析，洪涝灾害即序列黑点在正值区间分布更多，即明代以来以洪涝灾害为主。

（4）陆地水体的相互补给关系主要看水位高低，夏季长江为雨季，降水多汇水量大，长江水位高于鄱阳湖，故长江补给鄱阳湖，而到了枯水季节，鄱阳湖水位高反哺长江，三峡水利枢纽运营，调节了水资源的时空分布，具有消峰补枯的作用，使得净流量更加平稳，即补给水量的变率减小，年际变化季节变化变小，补给量趋于稳定。

3．某校学生对大气部分内容开展了研究性学习。阅读材料，回答下列问题。

任务一：搭建大气部分知识结构

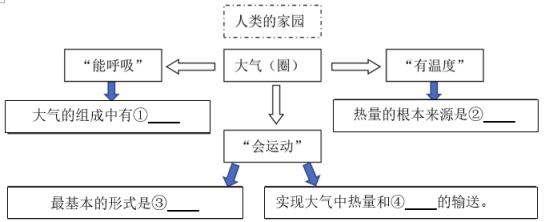

(1)填写完成“大气”部分知识结构

①    ;②    ;③    ;④    ;

任务二：绘图说明大气受热过程

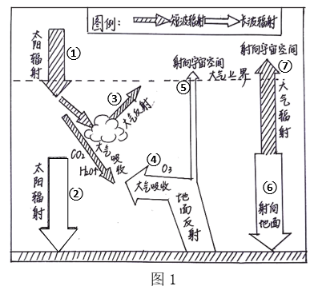

(2)图1为学生绘制的大气受热过程示意图，请指出图中出现的三处错误。（标出错误处的序号）

错误序号1：    ；错误序号2：    ；错误序号3：    。

任务三：解释生活中的地理现象

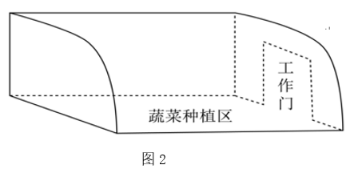

如图2所示，北方冬季多采用温室大棚栽培喜温植物。

(3)温室大棚能有效减少热量散失，与大气的    作用类似。

(4)深秋的清晨，当农民打开温室大棚工作门后，棚内空气与棚外空气会形成气流循环。在答题卡相应图中用箭头标出气流循环运动方向。

【答案】(1) 氧气     太阳辐射     热力环流     水汽

(2) ②     ④     ⑦

(3)保温

(4)

【分析】本题考查大气的受热过程，热力环流的应用等相关知识，考查学生获取和解读信息能力及综合思维能力，培养学生的人地协调观、综合思维、区域认知和地理实践力等地理核心素养。

【详解】（1）大气圈能呼吸主要是因为大气的组成中含有氧气；大气圈有温度，大气热量的根本来源是太阳辐射；大气会运动，大气运动最基本的形式是热力环流；大气在不同纬度之间的运动，实现大气中热量和水汽的输送。

（2）太阳辐射温度高，属于短波辐射，到达地面的太阳辐射是短波辐射，②错误；臭氧吸收太阳的紫外线，不吸收来自地面的地面辐射，④错误；⑦表示射向宇宙空间的大气辐射，大气辐射温度较低，属于长波辐射，⑦错误。

（3）温室大棚的原理类似大气的保温效应，温室大棚可以让太阳辐射透射进来，而透明覆盖材料对地面、墙体吸热之后发出的长波辐射却能有效阻隔和反射，从而造成大棚内热量散失减少。

（4）深秋的清晨，棚外气温较低，大棚由于保温作用较强，棚内的气温较高。所以大棚内部盛行上升气流，大棚外部盛行下沉气流，在工作门上方，气流由大棚内部流向大棚外部，在工作门下部，气流由大棚外部流向大棚内部，绘图如下：

4．阅读图文材料，完成下列问题。

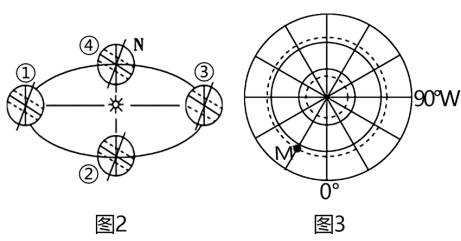

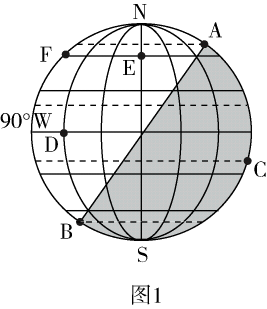

地球某节气某时刻的昼夜分布情况（阴影部分为黑夜），图1中E点的地理坐标为（60°N，0°），图2示意二分二至日时地球在公转轨道上的位置。据此完成下列各题。

(1)图1所示时刻，太阳直射点的地理坐标为          ，弧AB为       （晨、昏）线；曲靖市（104°E）某学校教室挂钟显示的时间为

(2)图1中，E点的日出时间为          时，F点的昼长为          小时。

(3)图1中的B、C、D、E四点，按线速度由大到小排序为          。

(4)图1所示节气对应图2中地球公转所在的位置是          （填数字）。本次考试期间7月8日-7月10日，地球所在位置是图2中          （填两数字）之间。

(5)绘图：请将图1转绘到极地俯视图中（图3），并标注地球自转方向，用阴影表示夜半球（请用黑色签字笔在答题卡上作图）。

【答案】(1) （23°26'N，90°W）     昏     2:00

(2) 2

20

(3)DCEB

(4) ①　　　　　     ①②

(5)

【分析】本题以地球昼夜分布示意图为材料设置试题，涉及地球运动及其地理意义等相关内容，考查学生综合分析能力，读图分析能力，区域认知和综合思维素养。

【详解】（1）根据图1可知，此时北极圈及其以北地区出现极昼现象，此时太阳直射在23°26'N，此时中午12点对应的经线为90° W。顺着地球自转运动方向过弧AB由白天进入黑夜，因此为昏线。90°W为中午12点，120°E对应的时间为2:00。

（2）根据材料信息可知，E点位于（60°N，0°），结合昼夜分布，60°N交于昏线于60°E，90°E为0时，夜长为4小时，因此日出时间为2时。同一纬度的的F点与E点昼夜长短相同，夜长为4小时，昼长为20小时。

（3）根据所学知识，线速度分布规律为从赤道向两极逐渐递减，因此按线速度由大到小依次排序为DCEB。

（4）根据第（1）题可知，此时太阳直射在23°26'N，此时恰逢北半球夏至日，对应图中①处。本次考试时间在7月8日到7月10日，地球正处于夏至日到秋分日之间，即①②之间。

（5）结合图中信息可知，图3为南极俯视图，90°W为正午12点，地球运动方向为顺时针。绘图如下：

5．阅读图文材料，完成下列要求。

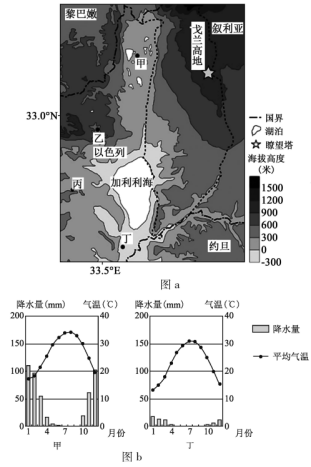

图a所示的戈兰高地原是叙利亚西南边境库奈特拉省的一块狭长高地，位于以色列与叙利亚、黎巴城和约旦交界地带，南北长71千米，中部最宽处约43千米，面积1800平方千米(1967年第三次中东战争后被以色列控制1200平方千米，占三分之二)。戈兰高地地下水丰富，淡水储量很大，数百个泉眼长年喷涌，它也是约旦河(流经以色列境内河段是其唯一一条非季节性河流）等一些河流的水源地，因而，戈兰高地被誉为"申东水塔"。图b为甲、丁两地气候资料统计图。

（1）简述图a所示区域的地势特征。

（2）说明甲、丁两地区降水的差异及原因。

（3）从地理角度分析戈兰高地战略地位的重要性。

（4）图中“☆”为军事瞭望塔，指出图中甲、乙、丙、丁四地中不能被直接观察的地点，并绘图说明理由。

【答案】（1）东西高，中部低；北高南低。

（2）降水差异:甲地年降水量比丁地多，雨季时间更长。

原因:丁地纬度比甲地低，受副热带高气压带控制时间长，降水较少；甲地区受副热带高气压带和西风带交替控制，冬季受西风带影响时间长，降水较多，同时受戈兰高地的抬升作用，形成较多地形雨。

（3）位于多国交界地带，海拔较高，是叙利亚、以色列、黎巴嫩三用的制高点，地势险要，易守难攻；该区域气候南北差异大，北部地区尤其是戈兰高地降水较多，是该区域主要河流的源地，控制戈兰高地就等于控制了该区域的主要水源。

（4）乙。乙地与瞭望塔之间有高地阻挡，因此不能被瞭望塔直接观察。（此图为示意图，仅供参考)

【分析】本题考查地形地势特征的分析，降水特征的对比及影响降水差异的原因分析，地理位置特点的描述及等高线地形图中通视问题的处理等，要求学生掌握等高线地形图的判断及一般特点。

【详解】（1）本题考查地势特征的判断，结合图中等高线和河流及湖泊的相对关系进行判断，图中两侧为高地，中间为河谷，且河流自北向南注入加利利海，据此进判断该地地势东西高，中部低；北高南低。

（2）本题考查降水的差异及影响气候的原因分析，根据甲地和丁地的降水柱状图可知，甲地年降水量大于丁地，降水的时间更长，雨季长；据图可知，甲地区纬度较高，受副热带高气压带和西风带交替控制，且冬季受西风带影响时间长，降水较多，同时甲地受戈兰高地的抬升作用，气流抬升明显，形成较多地形雨。而丁地纬度比甲地低，受副热带高气压带控制时间长，降水较少。

（3）本题考查地理位置特征分析，据图可知戈兰高地位于多国交界地带，地理位置优越；且该地海拔在1500米以上，海拔较高，地势险要，是叙利亚、以色列、黎巴嫩三用的制高点，战略位置突出；结合前面分析，该地区气候干旱，而戈兰高地降水丰富，是该区域主要河流的源地，因此谁控制了控制戈兰高地就等于控制了该区域的主要水源。因而其战略位置十分重要。

（4）本题考查等高线地形图中通视问题的判断，等高线地形图中凸坡不可通视，凹坡可以通视，据此进行判断。图中乙地与瞭望塔之间有高地阻挡，因此不能被瞭望塔直接观察。示意图如下

6．阅读图文材料，完成下列要求。

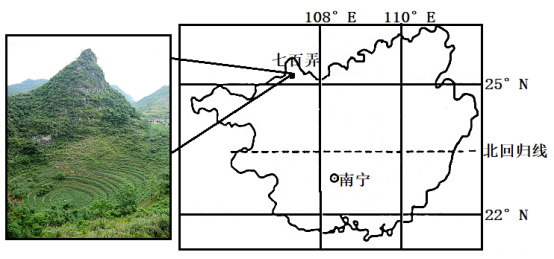

桂西北地区处于高原边缘和斜坡地带，受喜马拉雅造山运动影响，且岩溶在垂直方向上强烈发育，发育形成了广西最典型的峰丛洼地地貌。山间深洼地被瑶族人称为“弄”，大化瑶族自治县七百弄乡人从弄底依山而上，用小石块垒出一级级类似同心圆的梯田，据说俯瞰地里农作物青苗成长时犹如龙卷风而被称为“龙卷地”。图为七百弄乡位置示意图和龙卷地景观图。

(1)用3条等高线和1条示坡线简要绘图“龙卷地”地形起伏状况。

(2)结合材料和所学，从地质作用角度分析七百弄乡“弄”的形成过程。

(3)结合材料和当地的地貌特征，说明七百弄乡人在“龙卷地”农业生产中可能面临的困难。

(4)假设你是地理公众号的成员，你认为可以采取哪些措施帮助乡民脱贫致富？请至少说出两条建议。

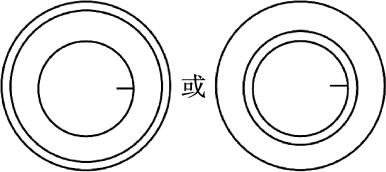

【答案】(1)

(2)在海洋环境时期，石灰岩大量沉积；受喜马拉雅造山运动影响，地壳强烈抬升，形成山体；地表水流通过裂隙下渗溶蚀石灰岩，裂隙变宽变深，山体被切割形成峰丛洼地；在岩溶裂隙拓宽加深的过程中，地表水对周围岩石的溶蚀、冲蚀、搬运作用增强，周围岩体坍塌，洼地加深变大，形成“弄”。

(3)地表崎岖，交通不便（机械化水平低）；山多石多，土地贫瘠（土壤肥力低）；周围是高大峰丛，光照不足；石灰岩广布，地表水易渗漏，地下水易流失，干旱缺水；龙卷地地势下凹，多雨季节碎石易堵住漏水口，产生涝情。

(4)建设乡村道路（或完善基础设施建设）；建设人工集流系统（或修建防渗蓄水池、或建引水渠工程）等，完善取水用水设施；发展鸡、鸭等养殖业；利用当地地貌景观特色，发展生态观光旅游业。

【分析】本题以七百弄乡位置示意图和龙卷地景观图等资料为背景信息，考查地貌的成因、农业发展问题、措施等知识，要求考生准确获取与解读地理信息、调动与运用地理知识回答问题。

【详解】（1）由材料可知，山间深洼地被瑶族人称为“弄”，大化瑶族自治县七百弄乡人从弄底依山而上，用小石块垒出一级级类似同心圆的梯田。因此等高线的分布呈现同心圆状，示坡线的方向指示地势降低的方向，地势由外向内逐渐降低，因此示坡线指向圆心方向。

（2）由材料可知，桂西北地区处于高原边缘和斜坡地带，受喜马拉雅造山运动影响，且岩溶在垂直方向上强烈发育，发育形成了广西最典型的峰丛洼地地貌。山间深洼地被瑶族人称为“弄”。该地貌属于喀斯特地貌，是在石灰岩的基础上发育呈的，在海洋环境时期，石灰岩大量沉积；后来受喜马拉雅造山运动影响，地壳强烈抬升，形成山体，石灰岩出露地表；该地区气候湿润，降水较多，地表水流通过裂隙下渗溶蚀石灰岩，裂隙变宽变深，山体被切割形成峰丛洼地，为进一步形成弄提供了基础；随着流水的进一步溶蚀和侵蚀，在岩溶裂隙拓宽加深的过程中，地表水对周围岩石的溶蚀、冲蚀、搬运作用增强，使洼地周围岩体坍塌，洼地加深变大，逐步形成了山间深洼地，被称为“弄”。

（3）读图可知，“龙卷地”地处山间深洼地，地表崎岖，交通不便（机械化水平低），不利于运输，也不利于机械化生产；降水较多，淋溶作用较强，山多石多，土地贫瘠（土壤肥力低）；地处山间，周围是高大峰丛，光照不足；为喀斯特地貌区，石灰岩广布，地表水易渗漏，地下水易流失，干旱缺水；季风气候，降水不稳定，龙卷地地势下凹，多雨季节碎石易堵住漏水口，产生涝情，危害农业生产。

（4）针对该地区生产中的困难，可建设乡村道路（或完善基础设施建设），改善交通运输条件；易发生水旱灾害，因此可建设人工集流系统（或修建防渗蓄水池、或建引水渠工程）等，完善取水用水设施，提高抵抗旱涝灾害的 能力等。另外，可充分利用当地的资源条件，调整产业结构，发展鸡、鸭等养殖业；利用当地地貌景观特色，发展生态观光旅游业，从而提高经济效益，实现脱贫致富。
