时量60分钟，满分100分。
一、选择题：本题共12小题，每小题3分，共36分，每小题只有一项是符合要求。
二、填空题：每空2分，共18分。
三、作图与实验探究额；木额共4小题，作图每间2分，填空每空2分，共28分。
四、综合题：本题共2 小题，第21题8分，第22题10分，共18分。
参考答案：

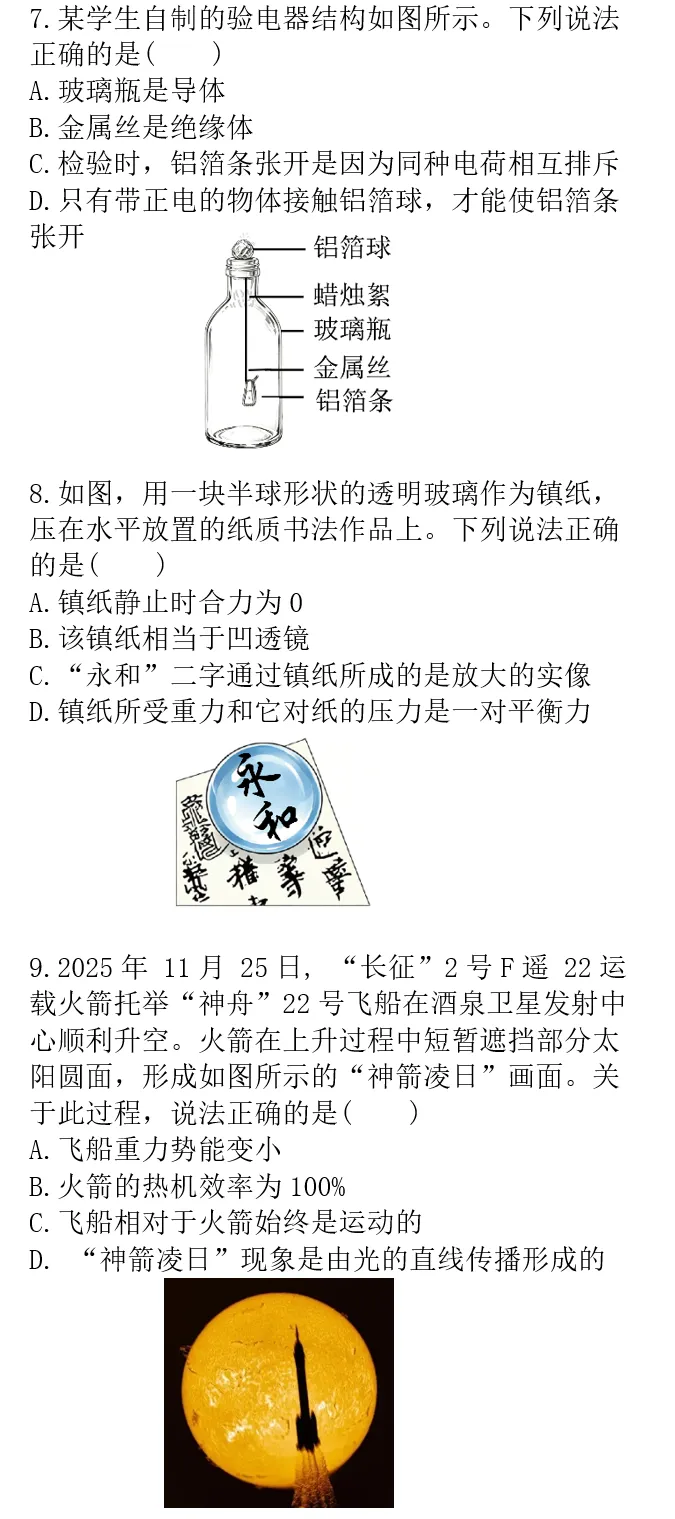

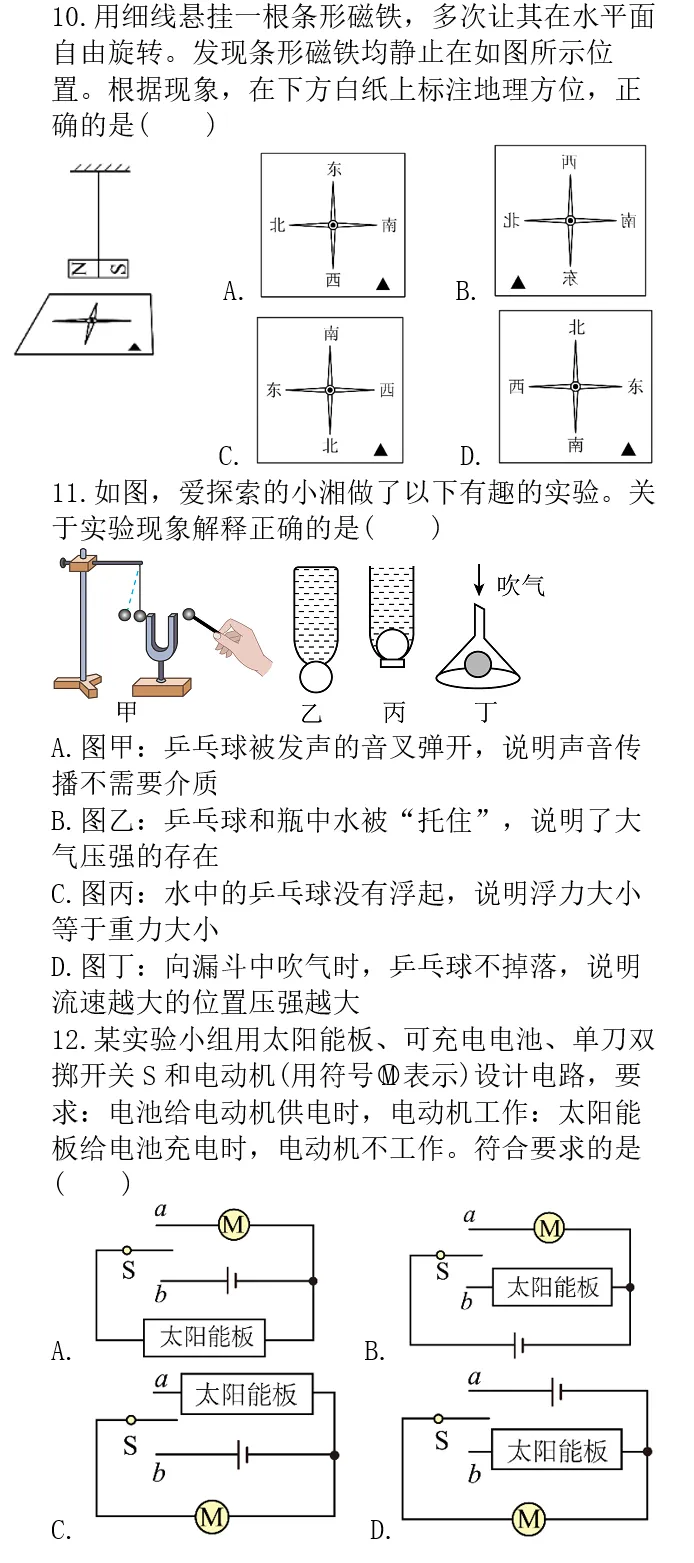

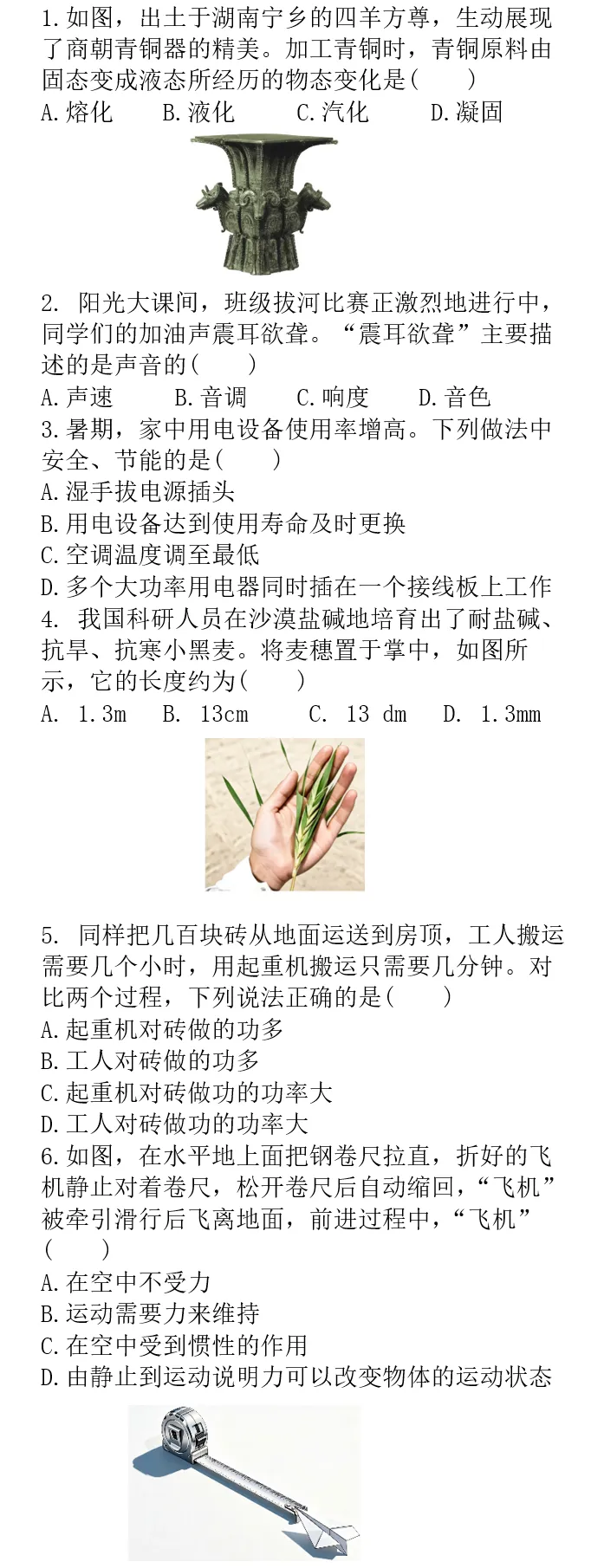

1～6 ACBBCD 7～12 CADABB

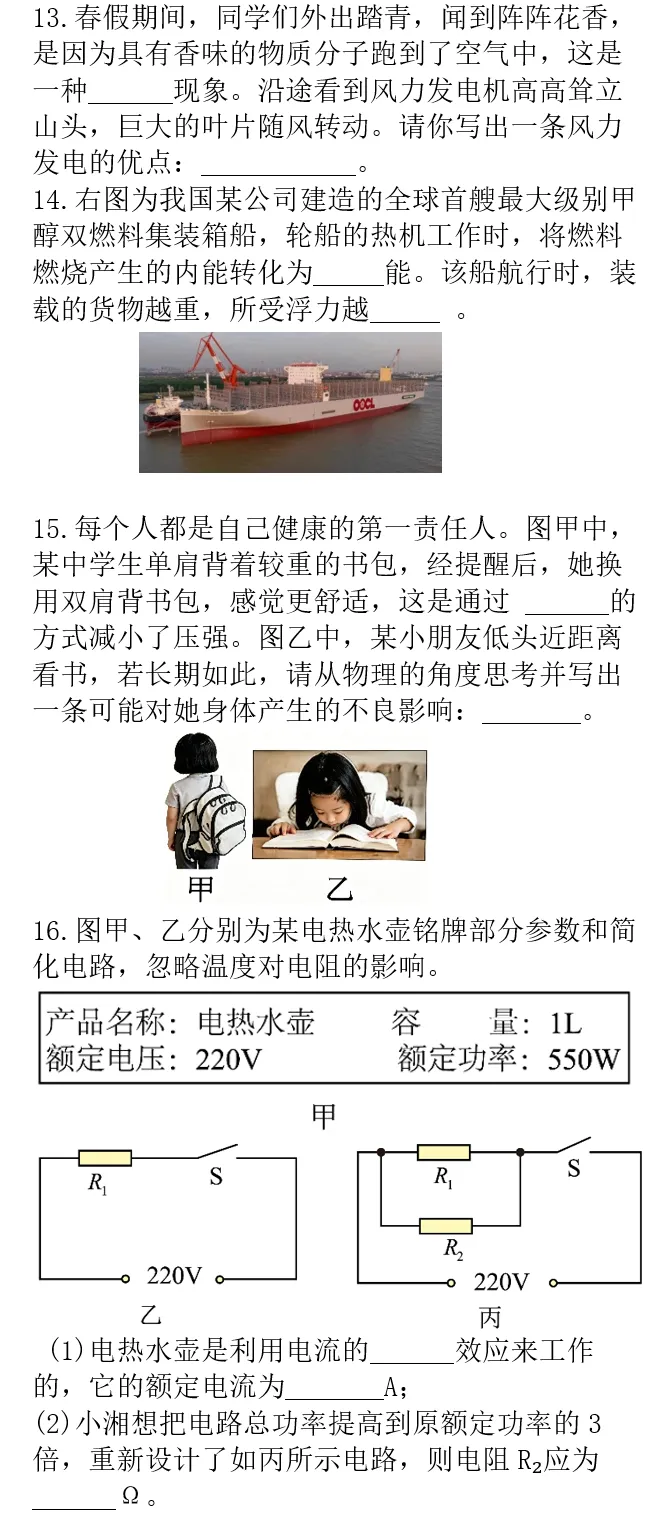

13.扩散 清洁可再生 （不唯一，有理即可）
14.机械 大
15.增大受力面积损伤颈椎/形成近视眼
16.(1) 热 2.5; (2) 44
【详解】（1）[1]电热水壶是利用电流通过导体产生热量来工作的，这是电流的热效应。

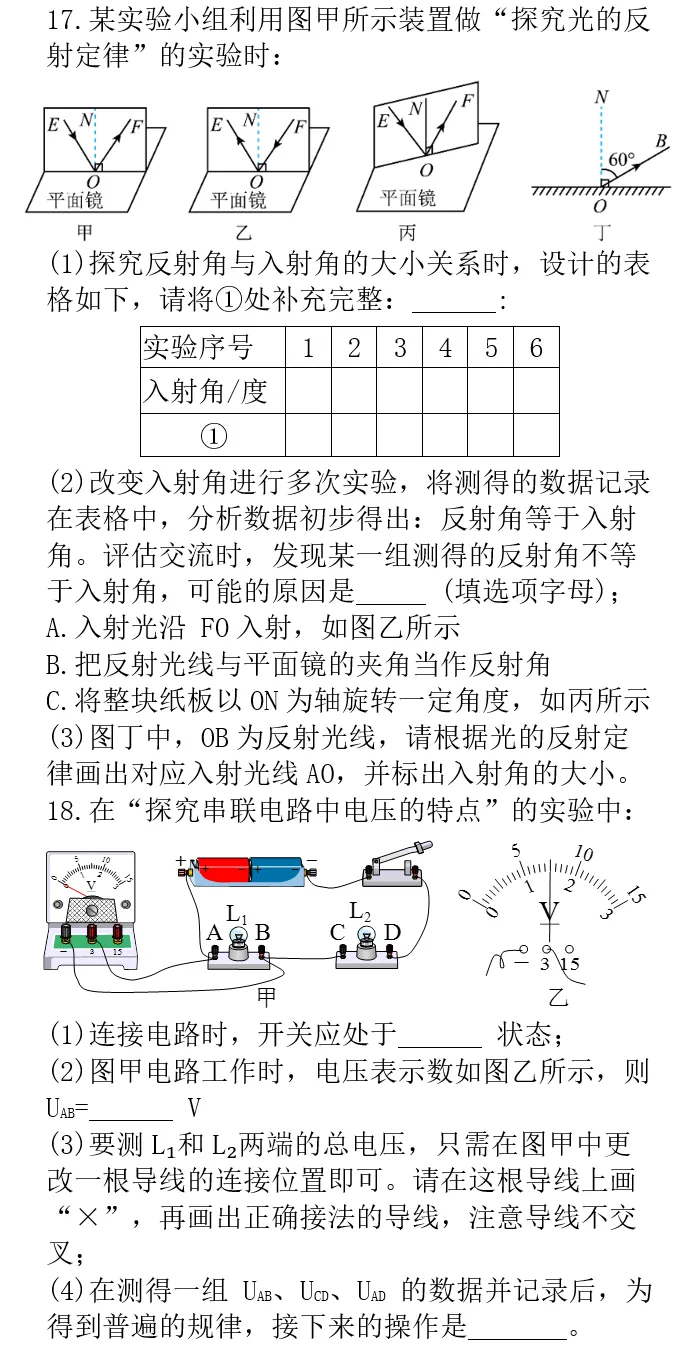

(4) 换不同规格的灯泡多次实验

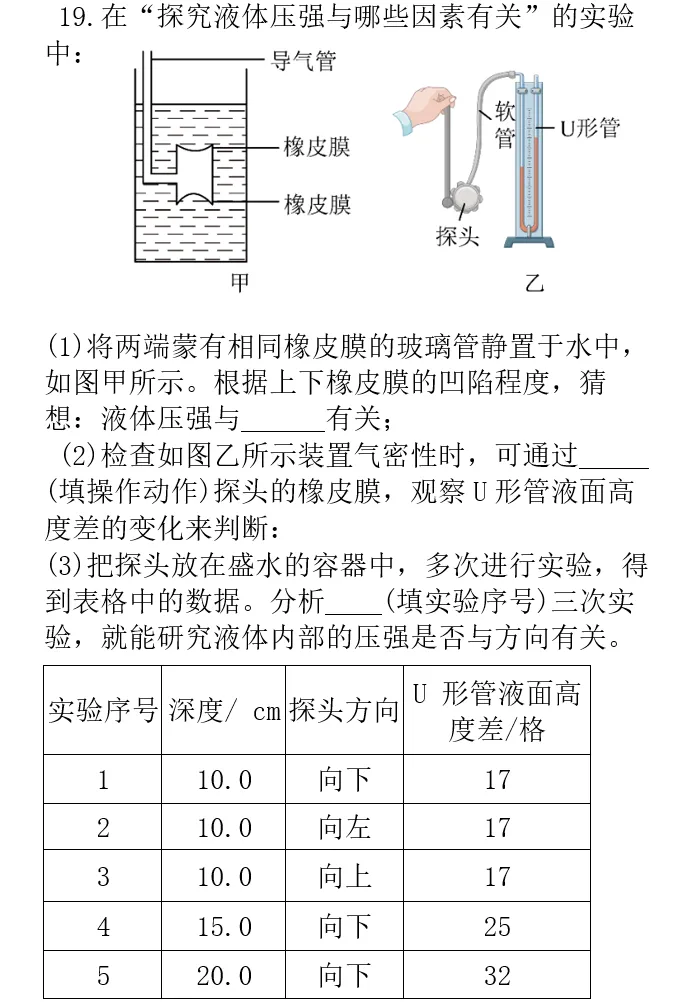

19.(1) 深度; (2) 按压; (3) 1、2、3

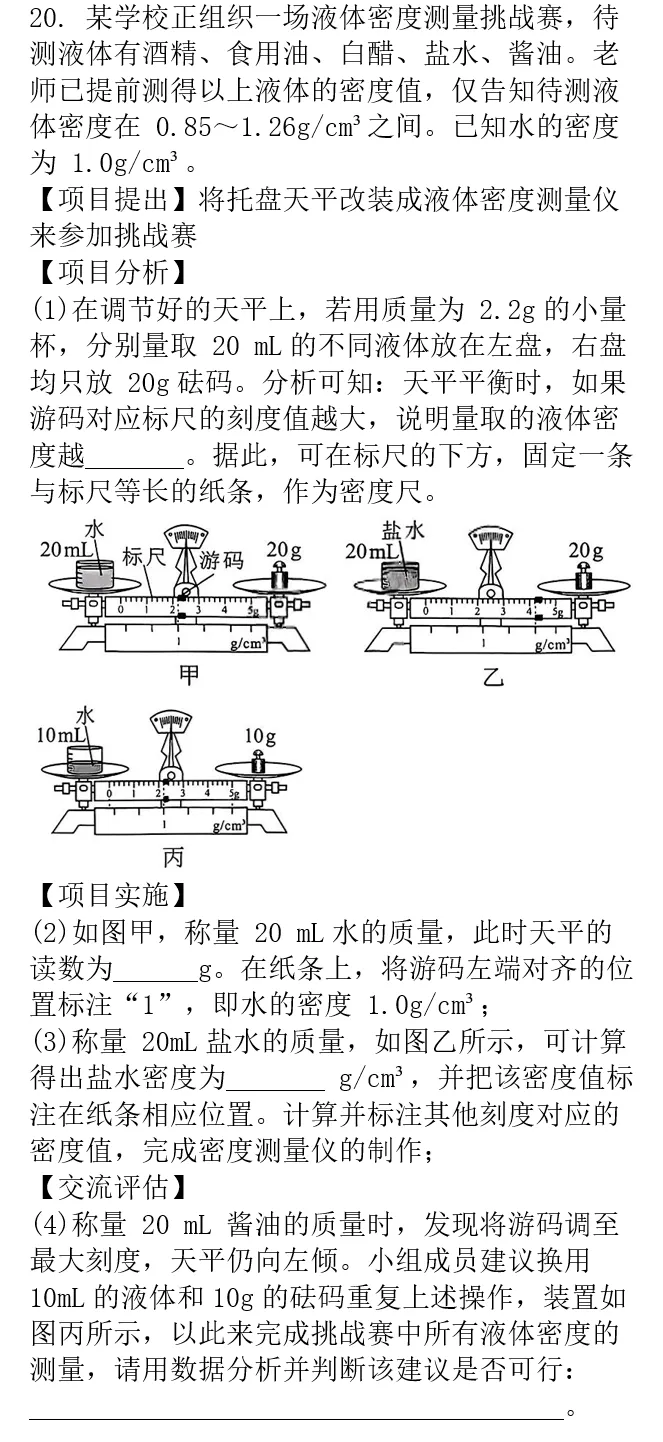

20.(1) 大; (2) 22.2; (3) 1.1; (4) 可以，待测液体密度在 0.85-1.26g/cm3之间，要求游码调节范围在0.7g-4.8g之间，在标尺的测量范围之内
【详解】(1)由天平平衡关系m杯+m液=m砝码+m游码得m游码=m液+m杯-m砝码=ρ液V液+m杯-m砝码，
V液、m杯、m砝码固定，液体密度ρ越大，游码示数越大。
(2)由图甲可知，标尺的分度值为0.2g，游码对应的刻度为2.2g，砝码20g，量杯和水的总质量为
m总水=20g+2.2g=22.2g
(3)由图乙可知，标尺的分度值为0.2g，游码对应的刻度为4.2g，砝码20g，量杯和盐水总质量为
m总盐水=20g+4.2g=24.2g
盐水的质量m盐水=m总盐水-m杯=24.2g-2.2g=22.0g
盐水的体积为V=20mL=20cm3
(4)可行；根据天平平衡关系可得m杯+ρ液V液=m砝码+m游码
换用10mL的液体和10g的砝码进行实验，则游码对应的示数为
m游码=m杯+ρ液V液-m砝码=22g+ρ液×10cm3-10g=ρ液×10cm3-7.8g
由题意可知，待测液体密度最小值ρmin=0.85g/cm3，游码对应的最小值为m游码=0.85g/cm3×10cm3-7.8g=0.7g＞0
待测液体密度最大值ρmax=1.26g/cm3，游码对应的最大值为m游码=1.26g/cm3×10cm3-7.8g=4.8g＜ 5g
所有待测密度对应的游码都在0～5g的标尺测量范围内，因此该建议可行

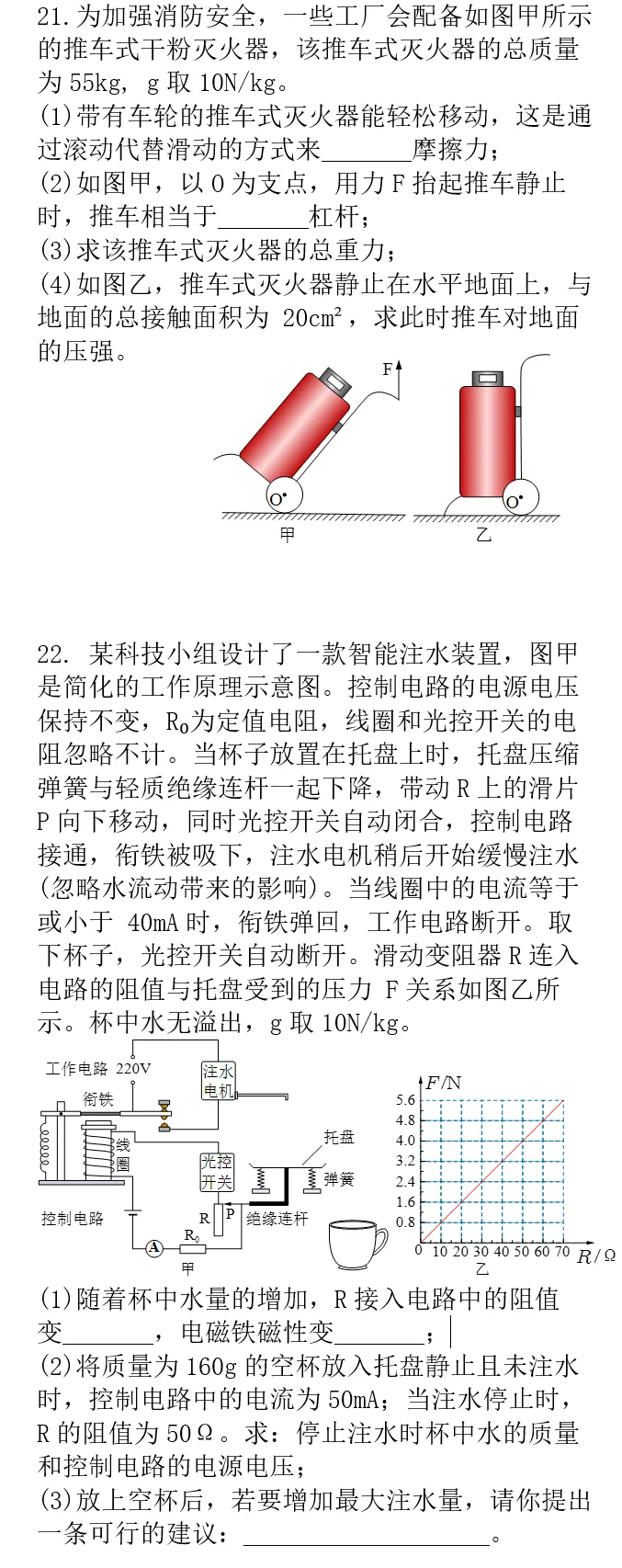

21.(1) 减小; (2) 省力; (3) 550N; (4) 2.75×105Pa
【详解】（1）相同条件下，滚动摩擦小于滑动摩擦，用车轮滚动代替滑动，减小摩擦力。
（2）以O为支点，动力F的力臂大于阻力（灭火器重力）的力臂，动力小于阻力，属于省力杠杆。
（3）推车式灭火器的总重力G=mg=55kg×10N\kg=550N
（4）静止在水平地面上时，对地面的压力为F=G=550N
22.(1) 大 弱; (2) 240g 6V; (3) ①适当减小R₀②适当增大控制电路电源电压 U ③适当增加电磁铁线圈匝数 ④使用质量更小的杯子 ⑤适当把电磁继电器的弹簧向右移 ⑥适当把电磁铁和衔铁向右移⑦适当增加托盘下弹簧的数量 ⑧将托盘底部的弹簧换成更难压缩的弹簧
【详解】（1）随着杯中水量增加，杯子对托盘的压力增大，由图乙可知，压力越大时，滑动变阻器R接入电路的阻值越大。
（2）空杯对托盘的压力为F1=G空=m空g=160×10-3kg×10N/kg=1.6N
由图乙可知，此时R=20Ω，控制电路电源电压U=I1R总1=50×10-3A×(R0+20Ω)①
当注水停止时，R的阻值为50Ω，此时电路中电流为40mA，控制电路电源电压U=I2R总2=40×10-3A×(50Ω+R0)②
由①②解得R0=100Ω，U=6V
由图乙可知，当R=50Ω时，F=4N，杯子和水的总重力为G总=F2=4N
水的重力为G水=F2-G杯=4N-1.6N=2.4N
要想在R更大时电流仍能达到40mA，可以在R0不变时，增大控制电路的电源电压，或控制电路电源电压不变时，减小R₀的阻值。
