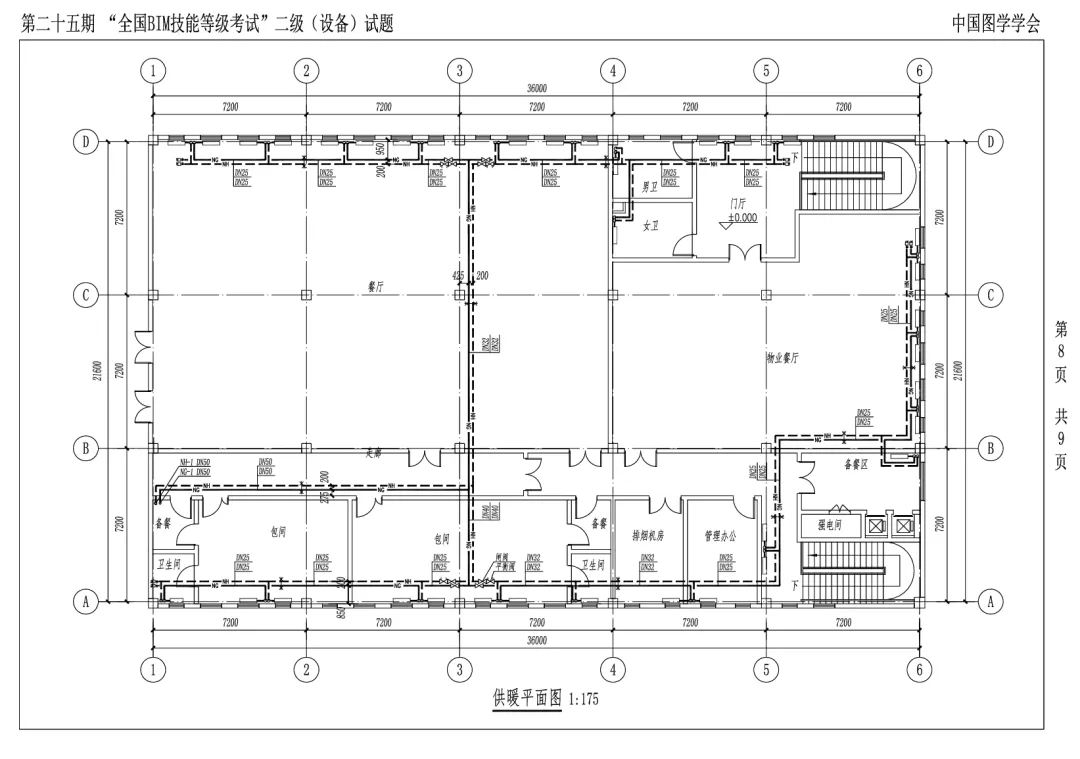

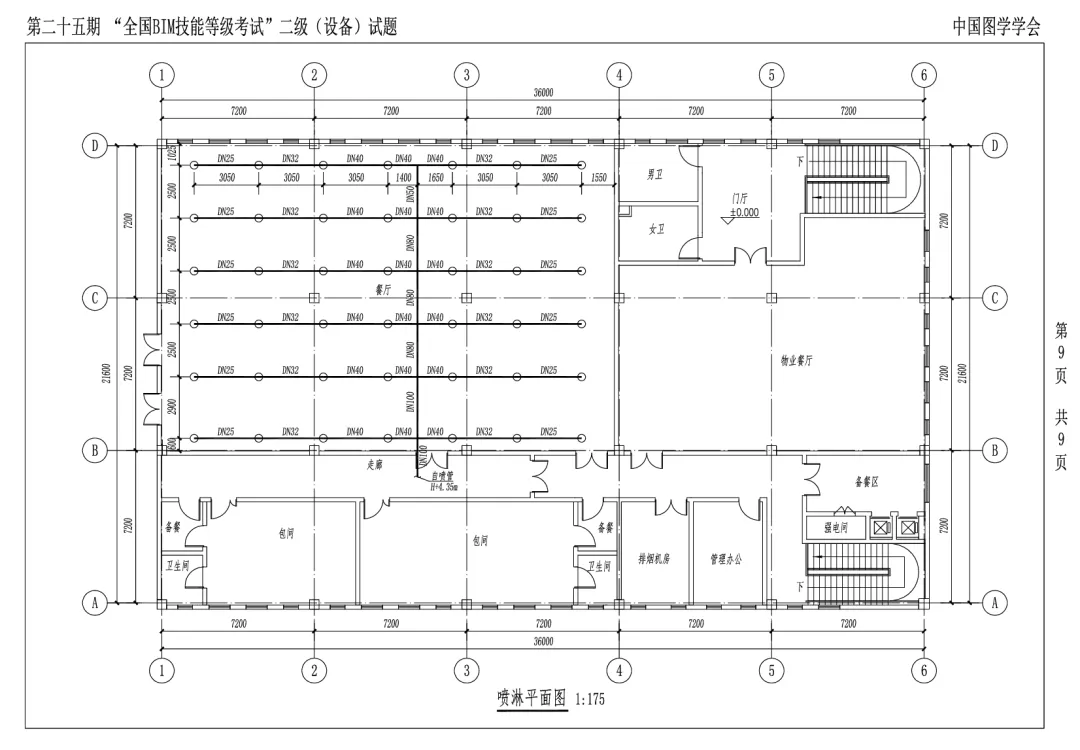

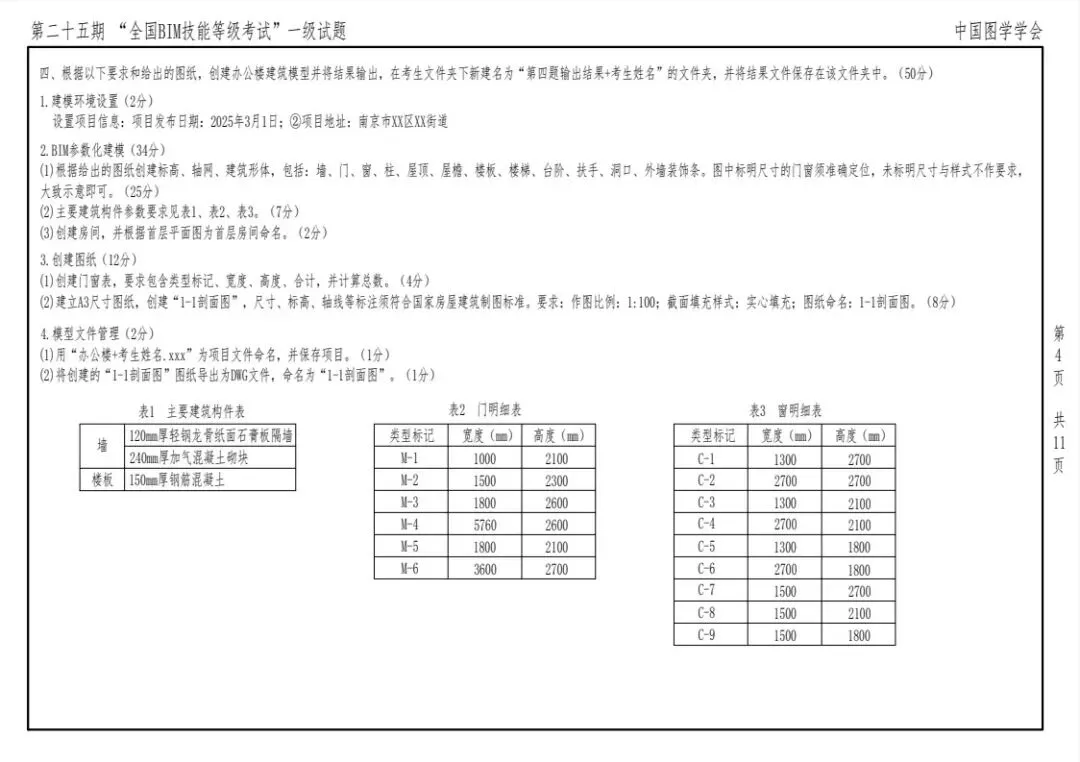

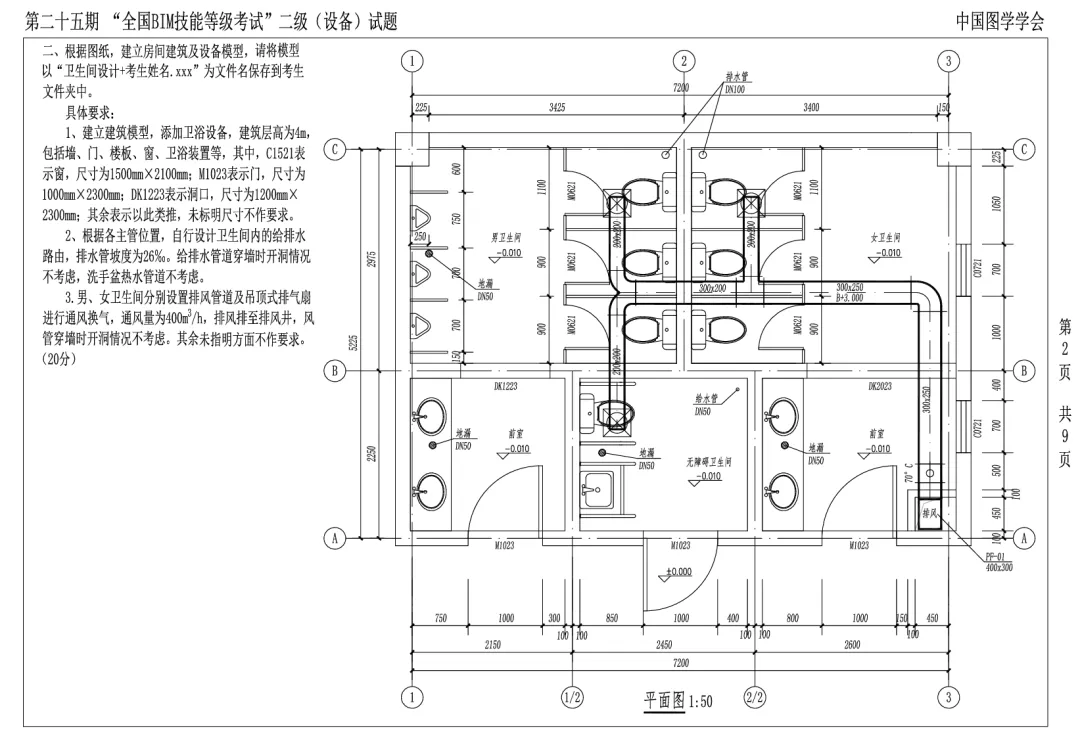

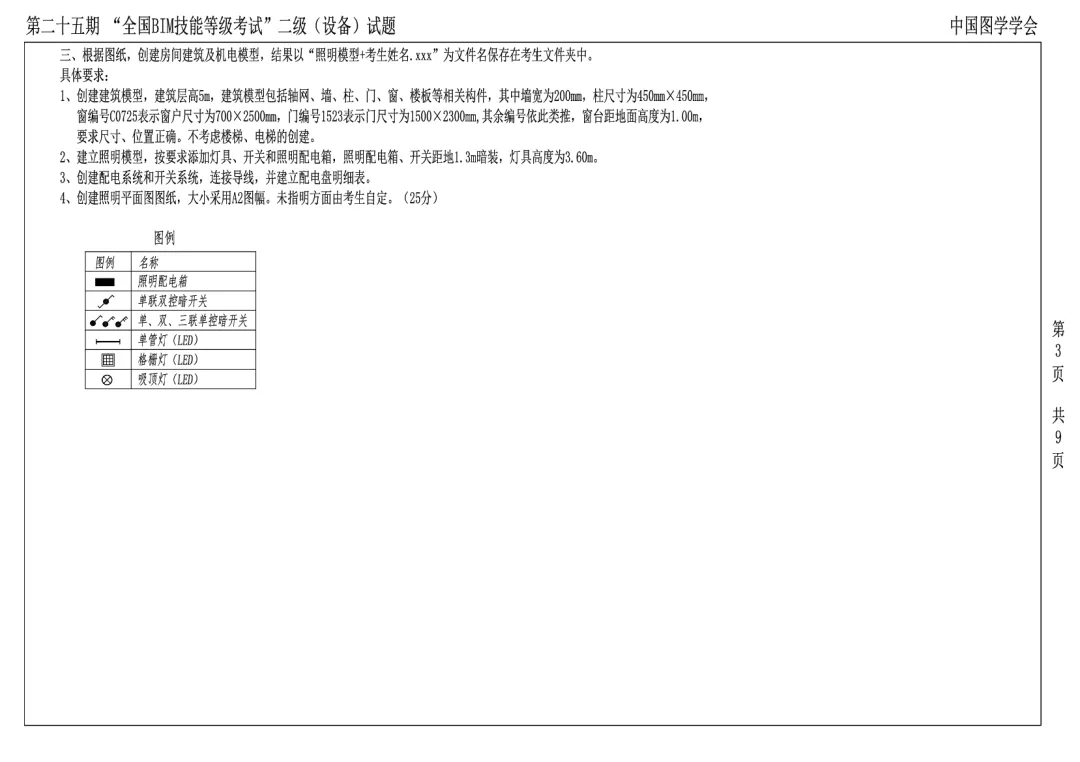

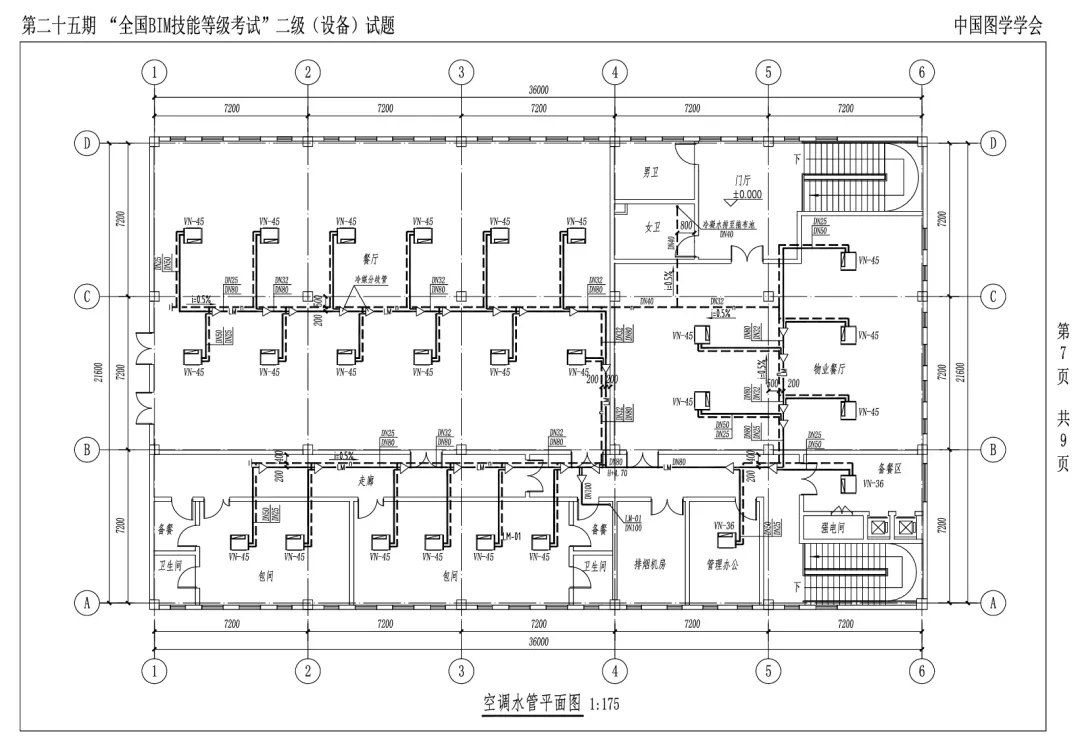

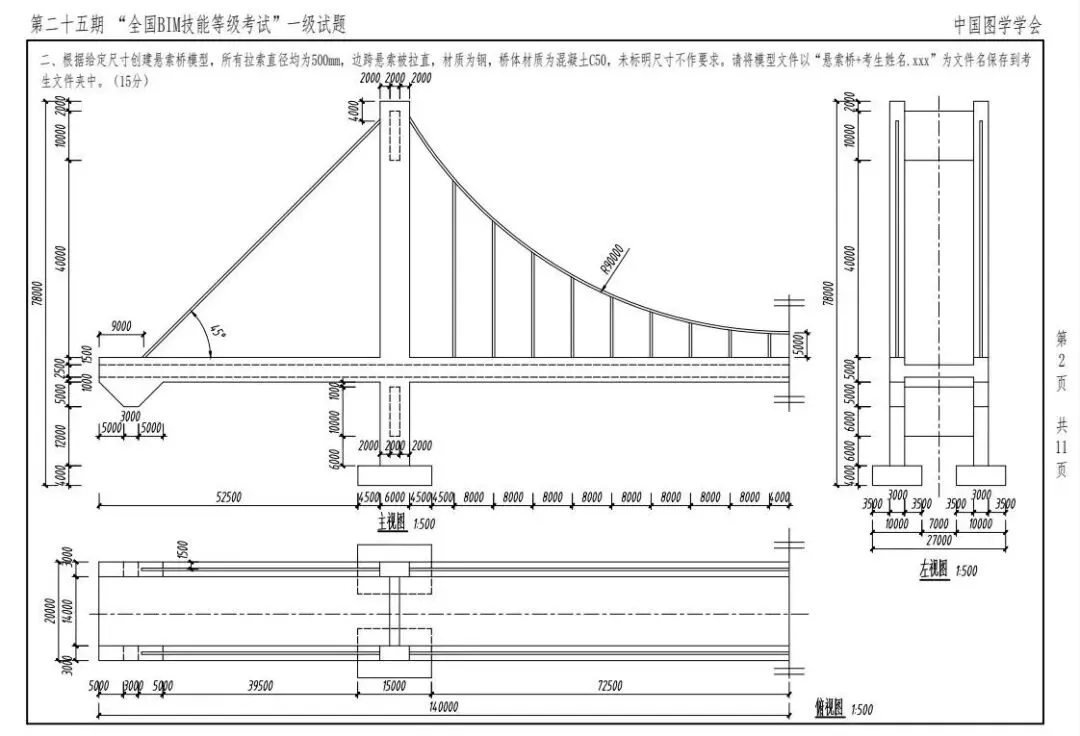

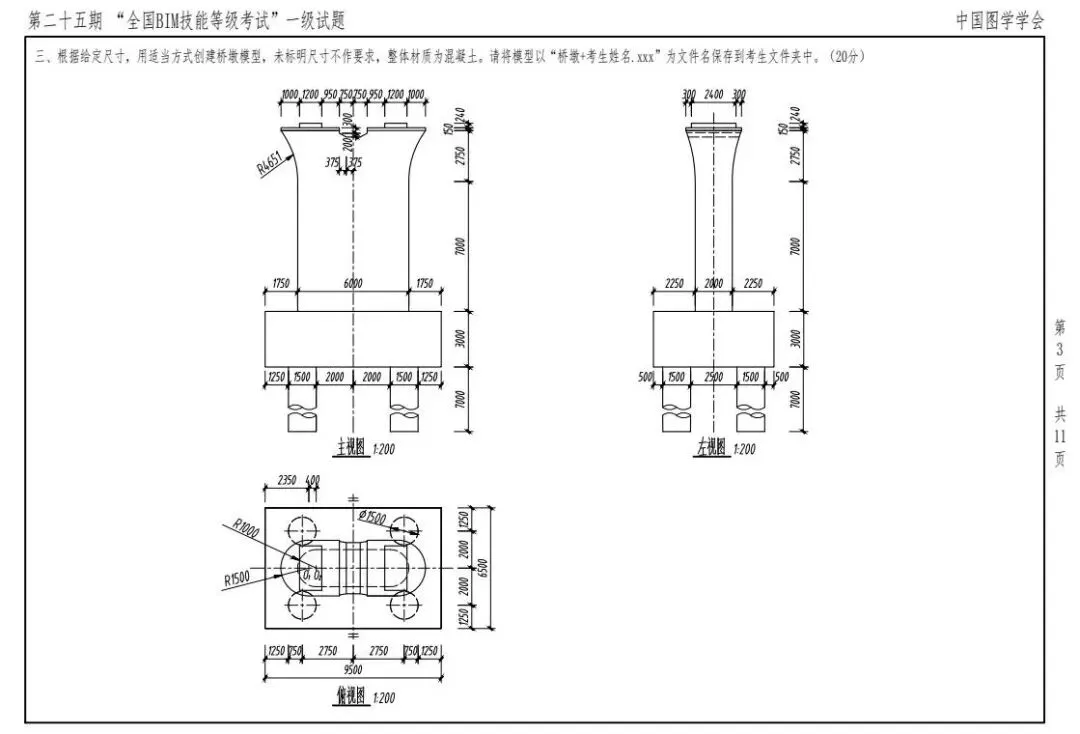

真题回顾 | 第25期全国BIM等级考试真题解析

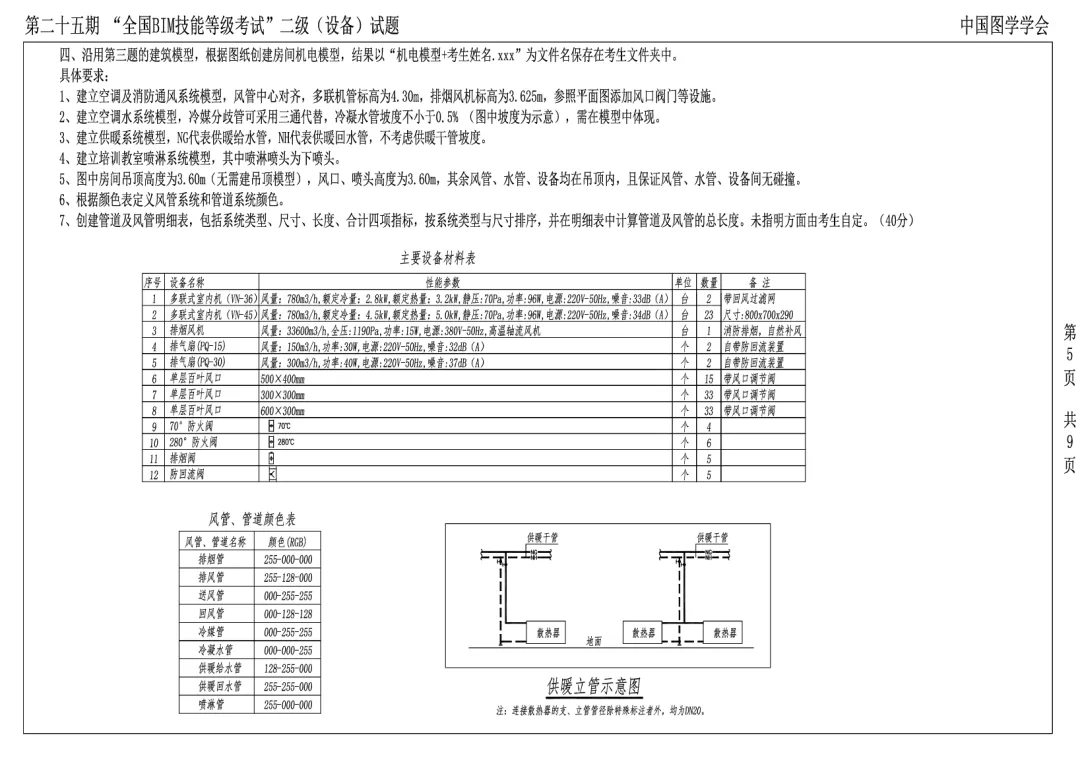

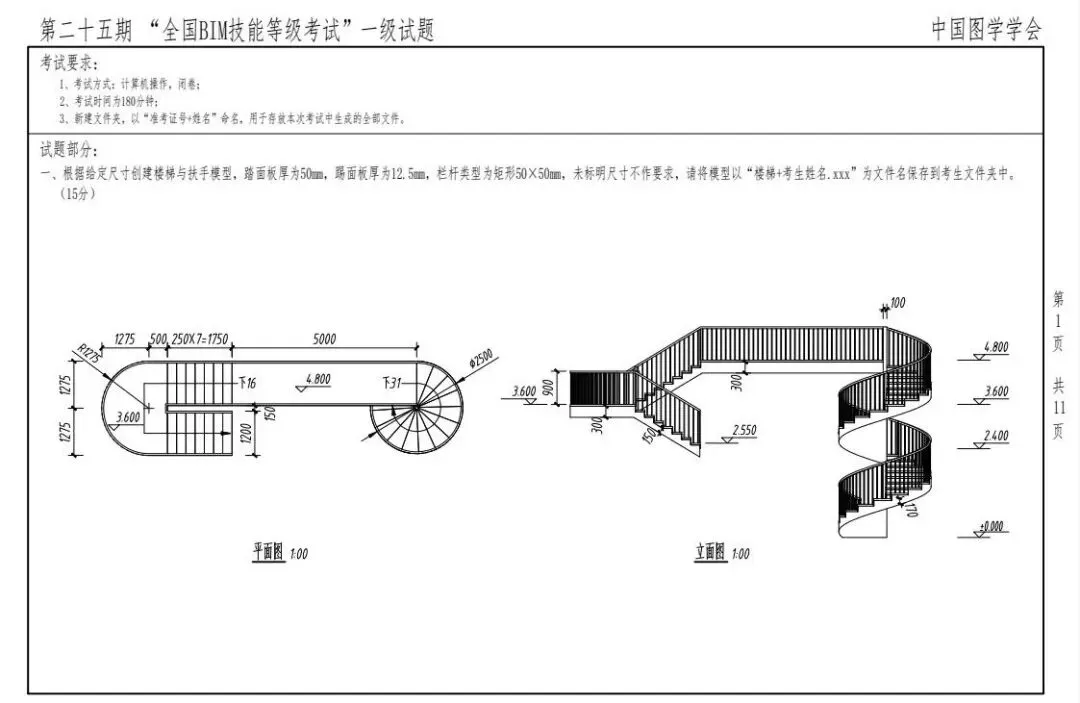

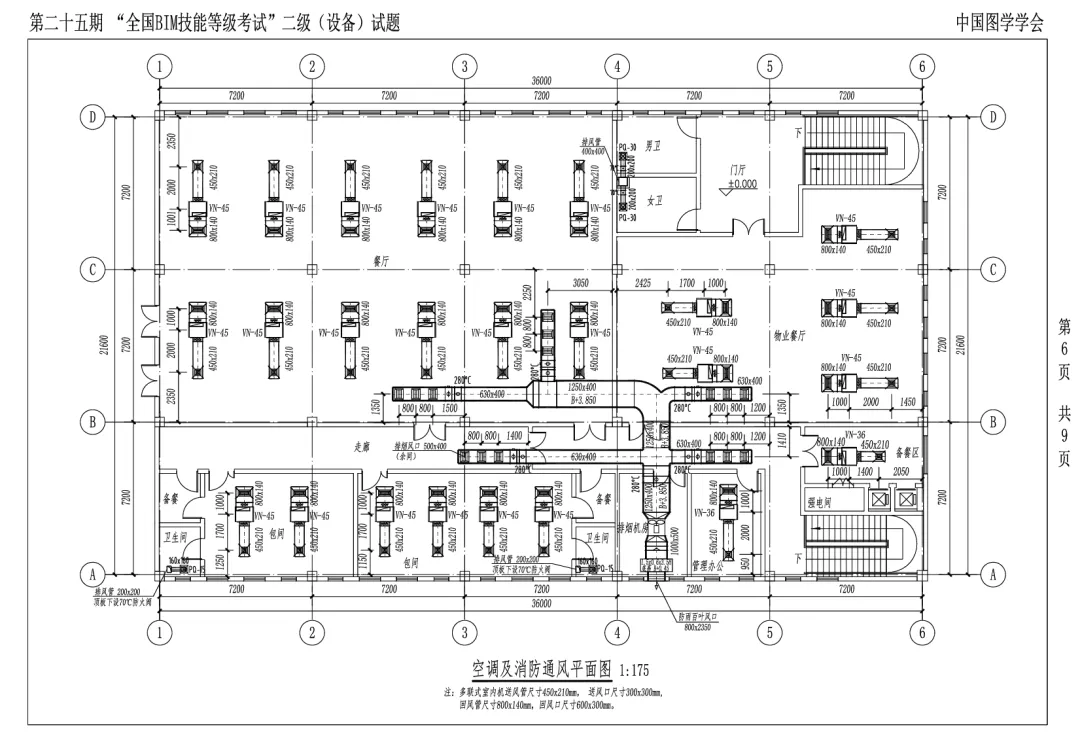

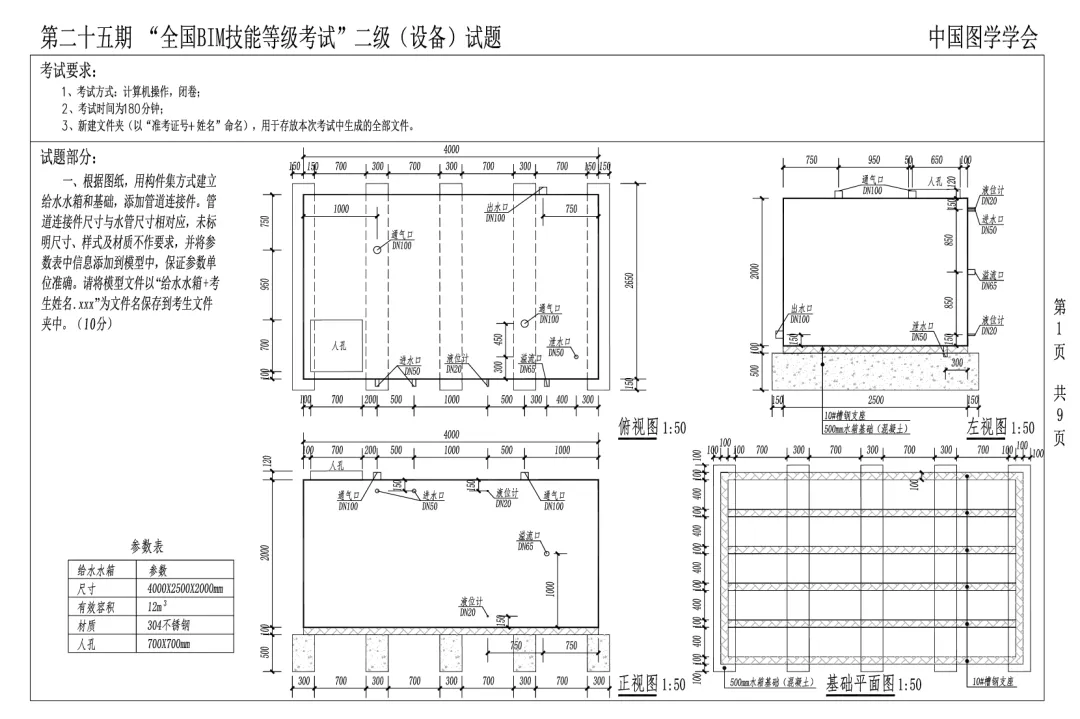

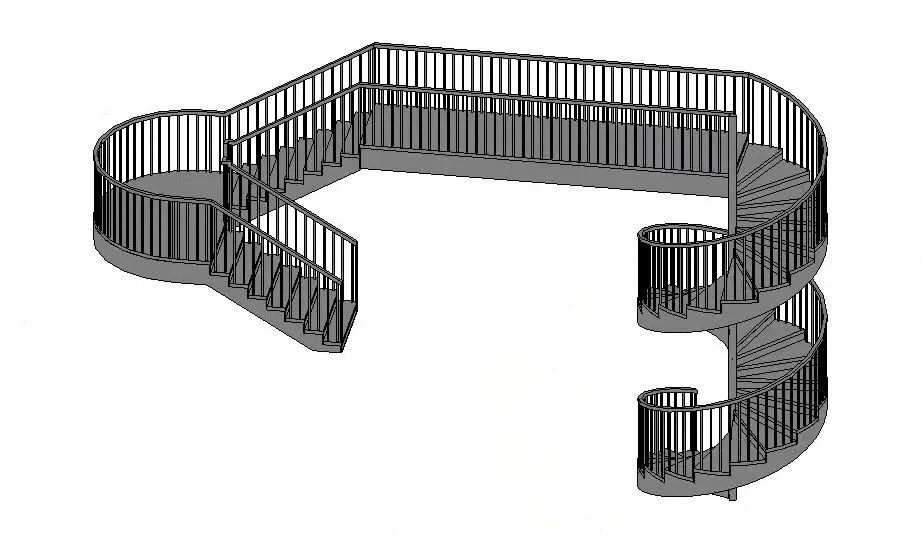

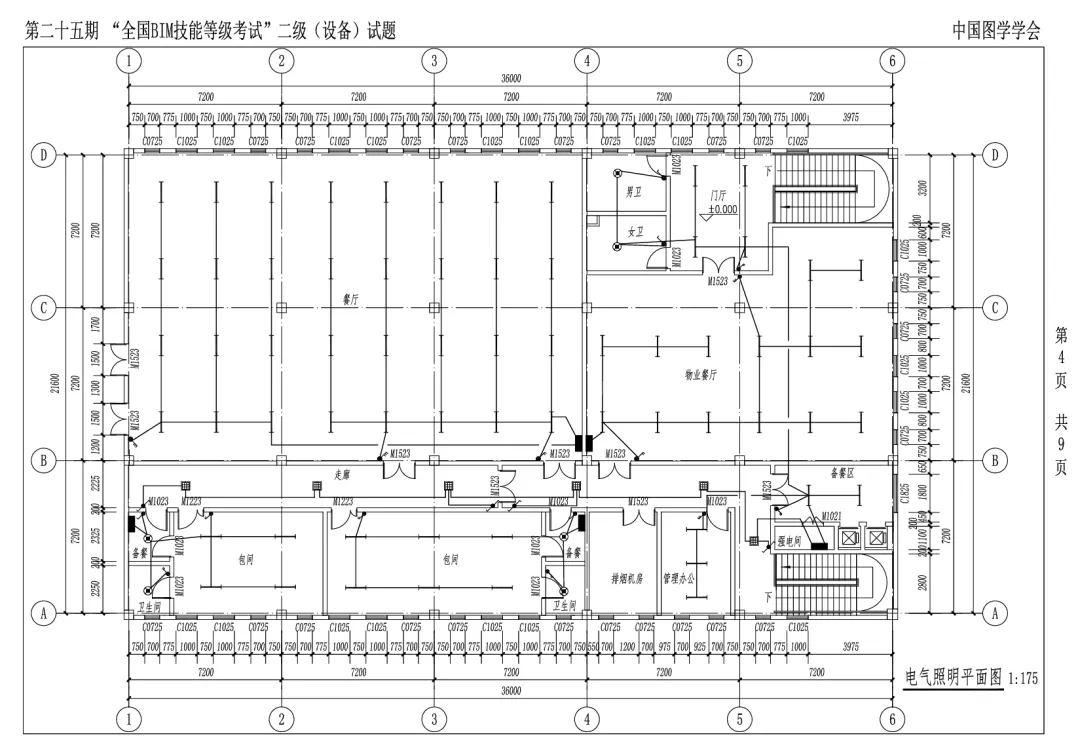

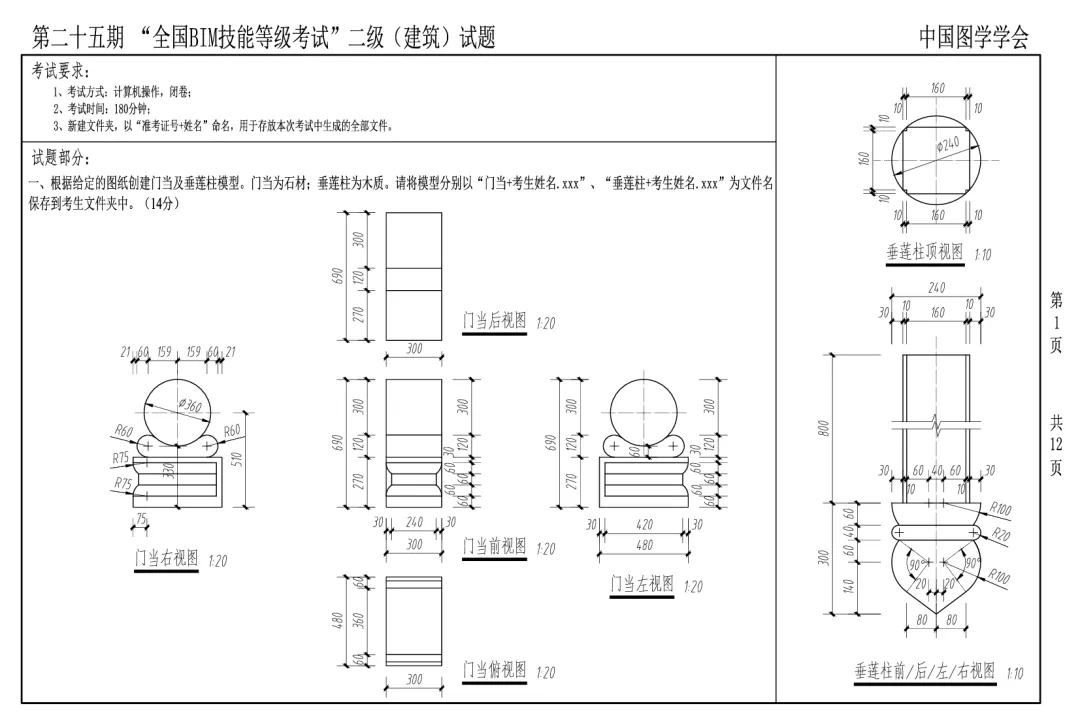

第一题   创建门当及垂莲柱模型

建模步骤如下：

1. 准备工作

打开 Revit 软件，新建一个项目文件。

按照考试要求，在计算机中以 “准考证号 + 姓名” 为名创建一个文件夹，用于后续保存考试生成的所有文件。

2. 创建门当模型

（1）设置单位和项目位置

在 Revit 界面的 “管理” 选项卡中，点击 “项目单位”，确保长度单位等设置符合图纸标注（一般为毫米）。同时，根据实际需求设置项目位置等基本信息（如果题目无特殊要求，可采用默认设置）。

（2）创建门当各部分实体

1）底座部分：

进入 “创建” 选项卡，点击 “拉伸” 工具。在 “参照平面” 视图中，根据门当底座的尺寸（从图纸各视图获取长、宽等信息），使用 “直线” 工具绘制底座的轮廓。例如，从俯视图和前视图等确定底座的长和宽尺寸后绘制矩形轮廓。

绘制好轮廓后，在 “属性” 面板中设置拉伸的起始和结束高度，从图纸中获取底座的高度信息，完成底座的拉伸创建。

2）中间主体部分：

同样使用 “拉伸” 工具，参照图纸在合适的视图（如前视图、右视图等结合确定尺寸）中绘制中间主体的轮廓。注意可能存在一些凹凸或分层结构，要准确按照图纸尺寸绘制。

设置拉伸高度，完成中间主体的创建。

3）顶部圆球部分：

进入 “创建” 选项卡，点击 “实心 - 旋转” 工具。在合适的视图（如前视图或右视图）中，绘制圆球的旋转轮廓（半圆）以及旋转轴（中心线）。根据图纸中圆球的直径信息确定半圆的半径。

完成绘制后，点击 “完成编辑模式”，生成圆球实体。

（3）进行布尔运算

如果门当模型中有一些镂空或挖切的部分，可使用 “修改” 选项卡中的 “连接” 工具下的 “剪切几何图形” 功能，将不需要的部分进行剪切。例如，如果门当有一些装饰性的凹槽等结构，可通过创建相应的实体再进行剪切操作来实现。

（4）赋予石材材质

打开 “材质浏览器”（在 “管理” 选项卡中），在材质库中找到合适的石材材质，或者创建新的石材材质。设置材质的颜色、纹理等参数，使其符合石材的外观特征。

选择创建好的门当模型的各个部分，在 “属性” 面板中点击 “材质” 对应的按钮，将设置好的石材材质赋予门当模型。

（5）保存模型

点击 “应用程序菜单” - “另存为” - “族”，在弹出的保存对话框中，将文件命名为 “门当 + 考生姓名.rfa”（.rfa 是 Revit 族文件的扩展名），保存到之前创建的考生文件夹中。

3. 创建垂莲柱模型

（1）创建垂莲柱柱身

进入 “创建” 选项卡，点击 “拉伸” 工具。在合适的视图（如前视图或左视图）中，根据垂莲柱柱身的直径和高度信息（从图纸获取），绘制圆形轮廓。

设置拉伸高度，完成柱身的创建。

（2）创建底部莲花造型

使用 “放样” 或 “融合” 等工具来创建底部莲花造型。例如使用 “放样” 工具：

先在合适的视图中绘制莲花造型的路径（一般沿着柱身底部的轮廓线）。

然后在不同的平面视图中绘制莲花造型的截面轮廓（从图纸中获取莲花各部分的形状和尺寸信息）。

完成路径和截面绘制后，点击 “完成编辑模式”，生成莲花造型。

（3）赋予木质材质

打开 “材质浏览器”，在材质库中找到合适的木质材质，或者创建新的木质材质，设置其颜色、纹理等参数。

选择垂莲柱模型的各个部分，在 “属性” 面板中点击 “材质” 对应的按钮，将木质材质赋予垂莲柱模型。

（4）保存模型

点击 “应用程序菜单” - “另存为” - “族”，将文件命名为 “垂莲柱 + 考生姓名.rfa”，保存到考生文件夹中。

通过以上步骤，即可使用 Revit 软件完成题目中门当及垂莲柱模型的创建、材质赋予和保存要求。

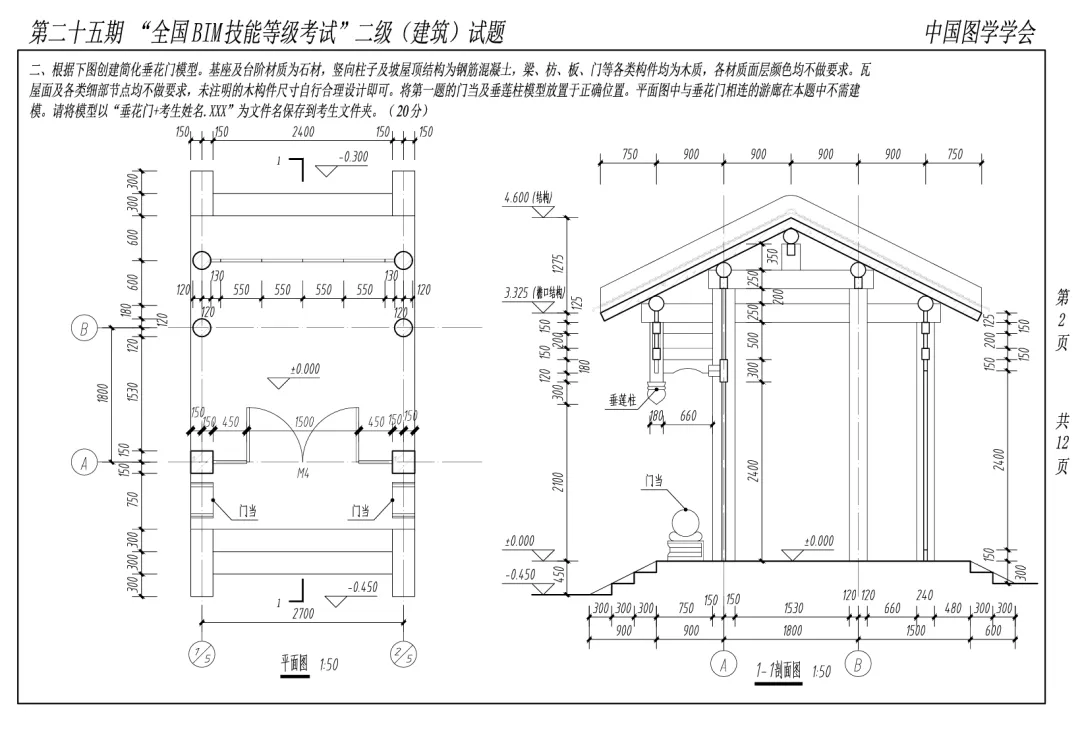

第二题  创建简化垂花门模型

建模步骤如下：

1. 准备工作

（1）打开 Revit 软件，新建一个项目文件。

（2）在计算机中按照考试要求创建一个以 “准考证号 + 考生姓名” 命名的文件夹，用于后续保存所有考试生成文件。

（3）进入 “管理” 选项卡，点击 “项目单位”，确保长度单位等设置为毫米，与图纸标注单位一致。

2. 创建基座及台阶（石材材质）

（1）创建基座

1）进入 “创建” 选项卡，点击 “拉伸” 工具。

2）在 “楼层平面 - 参照平面” 视图中，根据平面图上基座的尺寸信息，使用 “直线” 工具绘制基座的轮廓。例如，依据平面图中基座的长和宽的尺寸绘制矩形轮廓。

3）绘制好轮廓后，在 “属性” 面板中设置拉伸的起始和结束高度，从立面图中获取基座的高度信息（比如从 - 0.450 到 0.000 等相关高度数据），点击 “完成编辑模式”，完成基座的创建。

（2）创建台阶

1）点击 “创建” 选项卡中的 “楼梯坡道” - “楼梯（按构件）”。

2）在 “属性” 面板中选择合适的楼梯类型，或者创建自定义楼梯类型。

3）在 “楼层平面 - 参照平面” 视图中，按照立面图和平面图中台阶的位置及尺寸信息绘制楼梯草图。例如，确定台阶的宽度、长度以及踏步的高度和宽度等参数。

4）绘制完成后，点击 “完成编辑模式”。如果需要对台阶进行进一步调整，可使用 “修改” 工具进行操作。

（3）赋予石材材质

1）打开 “材质浏览器”（在 “管理” 选项卡中）。

2）在材质库中找到合适的石材材质，或者创建新的石材材质，设置其颜色、纹理等参数。

3）分别选择基座和台阶模型，在 “属性” 面板中点击 “材质” 对应的按钮，将石材材质赋予它们。

3. 创建竖向柱子及坡屋顶结构（钢筋混凝土材质）

（1）创建竖向柱子

1）进入 “结构” 选项卡，点击 “柱” - “结构柱”。

2）在 “属性” 面板中选择合适的柱子类型，或者创建自定义柱子类型，根据图纸中柱子的截面尺寸（如圆形柱子可设置直径等参数）进行设置。

3）在 “楼层平面 - 参照平面” 视图中，依据平面图上柱子的位置信息放置柱子，然后在立面图中检查柱子的高度是否符合要求（从地面到屋顶相关高度位置）。

（2）创建坡屋顶结构

1）进入 “建筑” 选项卡，点击 “屋顶” - “迹线屋顶”。

2）在 “楼层平面 - 参照平面” 视图中，根据平面图和立面图中屋顶的轮廓信息，使用 “直线” 等工具绘制屋顶的迹线轮廓。例如，确定屋顶的边长、坡度方向等。

3）在 “属性” 面板中设置屋顶的坡度等参数，从立面图中获取屋顶坡度相关信息（如 3325 等高度数据可辅助确定坡度）。

4）绘制完成后，点击 “完成编辑模式”。如果屋顶形状需要进一步调整，可使用 “修改” 工具进行操作。

（3）赋予钢筋混凝土材质

1）打开“材质浏览器”，找到合适的钢筋混凝土材质，或者创建新的钢筋混凝土材质，设置其颜色、纹理等参数。

2）分别选择竖向柱子和坡屋顶模型，在 “属性” 面板中点击 “材质” 对应的按钮，将钢筋混凝土材质赋予它们。

4. 创建梁、枋、板、门等木质构件

（1）创建梁和枋

1）进入 “结构” 选项卡，点击 “梁”。

2）在 “属性” 面板中选择合适的梁类型，或者创建自定义梁类型，根据图纸或自行合理设计的尺寸设置梁的截面参数（如矩形梁的宽度和高度）。

3）在 “楼层平面 - 参照平面” 视图中，依据平面图和立面图中梁和枋的位置信息绘制梁的路径，完成梁的创建。枋的创建方法与梁类似，根据其位置和尺寸要求进行绘制。

（2）创建板

进入 “建筑” 选项卡，点击 “楼板” - “楼板：建筑”。

在 “属性” 面板中选择合适的楼板类型，或者创建自定义楼板类型，设置楼板的厚度等参数。

在 “楼层平面 - 参照平面” 视图中，根据平面图中板的位置信息绘制板的轮廓，点击 “完成编辑模式” 完成板的创建。

（3）创建门

进入 “建筑” 选项卡，点击 “门”。

在 “属性” 面板中选择合适的门类型，或者创建自定义门类型，根据平面图中门的尺寸信息（如宽度 1500 等）设置门的参数。

在 “楼层平面 - 参照平面” 视图中，依据门的位置信息放置门。

（4）赋予木质材质

打开 “材质浏览器”，找到合适的木质材质，或者创建新的木质材质，设置其颜色、纹理等参数。

分别选择梁、枋、板、门等木质构件模型，在 “属性” 面板中点击 “材质” 对应的按钮，将木质材质赋予它们。

5. 放置第一题的门当及垂莲柱模型

（1）导入模型

1）点击 “插入” 选项卡，选择 “载入族”。

2）找到第一题保存的门当及垂莲柱的族文件（.rfa 格式），将其载入到当前项目中。

（2）放置模型

1）在 “建筑” 或 “结构” 选项卡中，点击相应的族工具（如 “柱” 用于垂莲柱，可将其作为特殊柱子放置；对于门当可根据其实际位置放置在合适平面位置）。

2）在 “楼层平面 - 参照平面” 视图中，依据本题图纸中门当及垂莲柱的正确位置信息放置模型，可通过移动、旋转等工具进行精确调整。

6. 检查与保存

（1）全方位检查模型，查看各构件的尺寸、位置是否与图纸一致，材质赋予是否正确，各构件之间的连接是否合理等。

（2）确认无误后，点击 “应用程序菜单” - “另存为” - “项目”，在弹出的保存对话框中，将文件命名为 “垂花门 + 考生姓名.rvt”（.rvt 是 Revit 项目文件的扩展名），保存到之前创建的考生文件夹中。

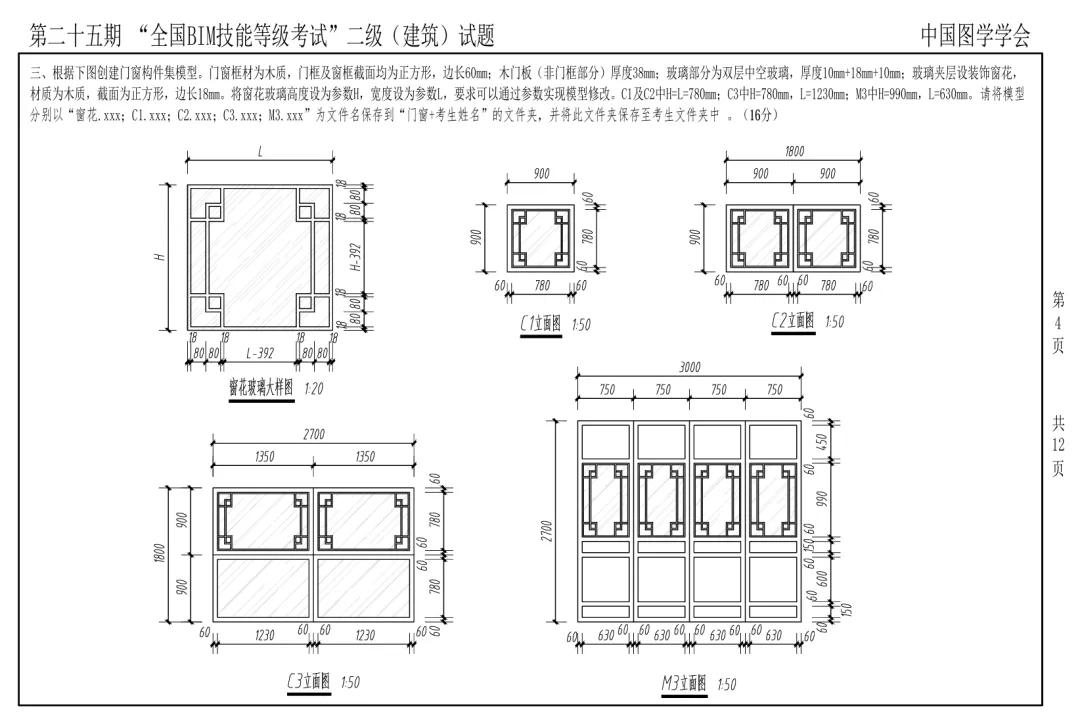

第三题 创建门窗构件集模型

建模步骤如下：

1. 前期准备

（1）打开 Revit 软件，点击 “应用程序菜单” - “新建” - “族”，在弹出的 “新族 - 选择样板文件” 对话框中，选择合适的样板文件（如 “公制窗.rft” 用于创建窗户族，“公制门.rft” 用于创建门族 ）。

（2）在 “管理” 选项卡中，点击 “项目单位”，确保长度单位设置为毫米，与题目中的尺寸单位一致。

2. 创建窗花族

（1）在打开的族文件环境中，进入 “创建” 选项卡，点击 “拉伸” 工具。

（2）在 “参照平面” 视图中，使用 “直线” 工具绘制边长为 18mm 的正方形轮廓，作为窗花的截面。

（3）在 “属性” 面板中设置拉伸的起始和结束值（例如从 0 到所需长度，可根据实际情况先设一个合适的值，后续可调整 ），点击 “完成编辑模式”，创建出窗花的三维模型。

（4）点击 “应用程序菜单” - “另存为” - “族”，将其命名为 “窗花.rfa”，保存到合适的临时位置。

3. 创建窗户族（以 C1 为例，C2、C3 方法类似）

（1）新建一个 “公制窗.rft” 族文件。

（2）创建窗框：

1）进入 “创建” 选项卡，点击 “拉伸” 工具。

2）在 “参照平面” 视图中，根据窗框截面边长 60mm 的尺寸，绘制窗框的轮廓（可先绘制一个矩形轮廓，后续根据窗户形状进行修剪等操作 ）。

3）在 “属性” 面板中设置拉伸的起始和结束值，以确定窗框的厚度，点击 “完成编辑模式”，完成窗框的创建。

（3）创建玻璃和窗花部分：

1）点击 “创建” 选项卡 - “空心形状” - “空心拉伸”，在 “参照平面” 视图中绘制玻璃的轮廓（根据 C1 窗户玻璃的尺寸，结合题目中玻璃厚度为 10mm + 18mm + 10mm 的信息 ）。

2）设置空心拉伸的起始和结束值，使其贯穿窗框，形成玻璃安装的空间。

3）载入之前创建的 “窗花.rfa” 族，在玻璃空间内合适位置放置窗花。

4）进入 “创建” 选项卡，点击 “参数” - “族参数”，添加两个实例参数 “H” 和 “L”，分别用于控制窗花玻璃的高度和宽度。通过关联尺寸标注与参数，实现玻璃尺寸可通过参数修改（例如标注玻璃的高度和宽度，然后在标注的 “标签” 中选择对应的参数 ）。

5）根据 C1 窗户的具体尺寸要求（H = 780mm，L = 1230mm ），调整模型中相关尺寸。

6）点击 “应用程序菜单” - “另存为” - “族”，将其命名为 “C1.rfa”，保存到 “门窗 + 考生姓名” 文件夹中（若该文件夹还未创建，可先创建 ）。

4. 以相同方式创建 C2、C3 窗户族

（1）重复上述创建窗户族的步骤，对于 C2 窗户，设置参数 H = 780mm，L = 780mm；对于 C3 窗户，设置参数 H = 990mm，L = 630mm 。

（2）分别将创建好的 C2、C3 窗户族命名为 “C2.rfa” 和 “C3.rfa”，保存到 “门窗 + 考生姓名” 文件夹中。

5. 创建 M3 门族

（1）新建一个 “公制门.rft” 族文件。

（2）创建门框：

1）进入 “创建” 选项卡，点击 “拉伸” 工具。

2）在 “参照平面” 视图中，根据门框截面边长 60mm 的尺寸绘制门框轮廓，设置拉伸的起始和结束值确定门框厚度，点击 “完成编辑模式”。

（3）创建门板：

点击 “创建” 选项卡 - “拉伸”，在 “参照平面” 视图中绘制木门板的轮廓（根据题目中门板厚度 38mm 以及门的整体尺寸要求 ），设置拉伸值完成门板创建。

（4）创建玻璃和窗花部分（如果门有玻璃区域 ）：

1）若门有玻璃区域，按照创建窗户玻璃和窗花的方法，先使用 “空心拉伸” 创建玻璃空间，载入 “窗花.rfa” 族并放置，添加并关联控制玻璃尺寸的参数。

2）根据门的具体尺寸要求调整模型。

3）点击 “应用程序菜单” - “另存为” - “族”，将其命名为 “M3.rfa”，保存到 “门窗 + 考生姓名” 文件夹中。

6. 整理保存

1）在计算机中创建名为 “门窗 + 考生姓名” 的文件夹。

2）将 “窗花.rfa”“C1.rfa”“C2.rfa”“C3.rfa”“M3.rfa” 这五个族文件放入该文件夹中。

3）将 “门窗 + 考生姓名” 文件夹保存至考生文件夹中。

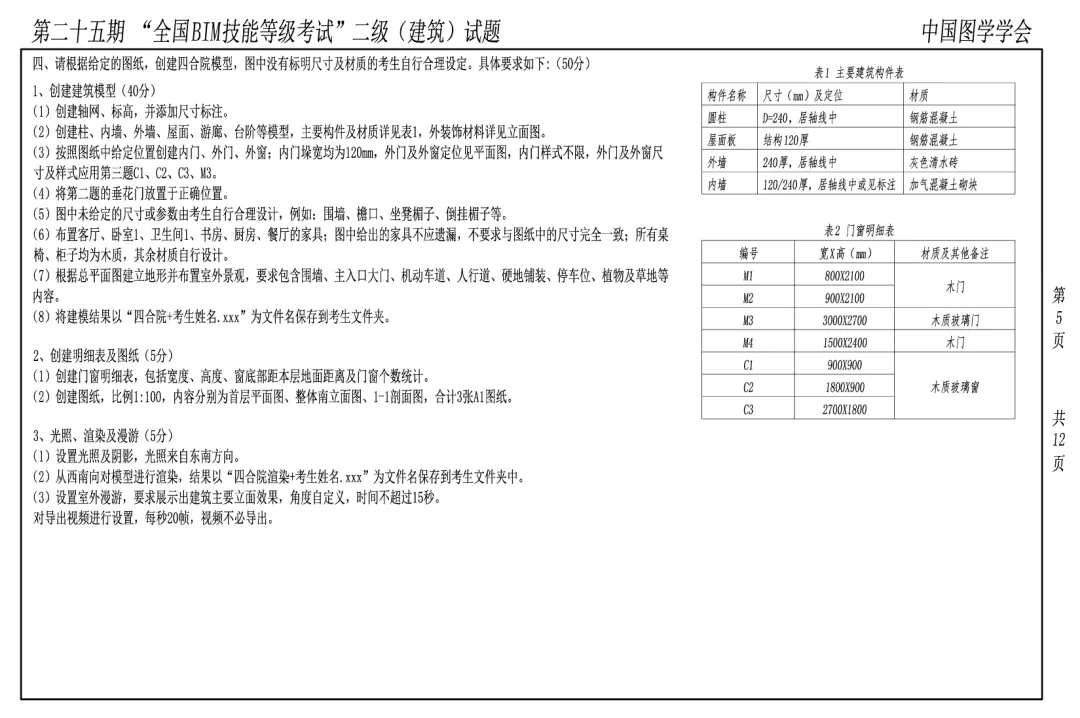

第四题  创建四合院模型

解题步骤如下：

1. 创建建筑模型

（1）创建轴网、标高并添加尺寸标注

1）打开 Revit 软件，新建一个项目文件。

2）进入 “建筑” 选项卡，点击 “基准” 面板中的 “轴网” 工具，在 “楼层平面 - 参照平面” 视图中绘制轴网。通过 “直线”“复制”“阵列” 等命令，按照合理的布局确定各轴线的位置，并使用 “对齐尺寸标注” 工具对轴网进行尺寸标注。

3）点击 “基准” 面板中的 “标高” 工具，在立面视图中创建不同楼层的标高，如首层、二层等，并添加相应的尺寸标注来明确各标高之间的距离。

（2）创建柱、内墙、外墙、屋面、游廊、台阶等模型

1）柱：切换到 “结构” 选项卡，点击 “柱” - “结构柱”。在 “属性” 面板中选择合适的柱类型，或者创建自定义柱类型，设置直径为 240mm（圆柱），材质为钢筋混凝土。在轴网交点等相应位置放置柱子。

2）内墙、外墙：进入 “建筑” 选项卡，点击 “墙” - “建筑墙”。在 “属性” 面板中分别设置内墙（厚度 120mm 或 240mm，加气混凝土砌块）和外墙（厚度 240mm，灰色清水砖）的类型。根据轴网和建筑布局在平面图中绘制墙体，注意墙体与轴线的关系。

3）屋面：点击 “建筑” 选项卡中的 “屋顶” - “迹线屋顶” 或 “拉伸屋顶”（根据实际形状选择）。在 “楼层平面 - 参照平面” 视图或立面视图中，根据建筑的平面形状和排水要求绘制屋顶迹线或轮廓，设置屋顶板厚度为 120mm，材质为钢筋混凝土，完成屋顶创建。

4）游廊、台阶：

①游廊：使用 “墙”“柱”“梁”“楼板” 等工具组合创建游廊结构，根据合理设计确定其尺寸和样式，设置相应的材质。

②台阶：点击 “建筑” 选项卡中的 “楼梯坡道” - “楼梯（按构件）” 或 “坡道” 工具，根据建筑出入口等位置和设计要求创建台阶，设置合适的材质。

（3）创建门、窗

1）内门：进入 “建筑” 选项卡，点击 “门”。在 “属性” 面板中选择或创建内门类型，设置门垛宽 120mm，在内墙合适位置放置内门，样式可自行选择。

2）外门、外窗：点击 “插入” 选项卡，选择 “载入族”，将第三题创建的 C1、C2、C3、M3 族文件载入项目。然后在 “建筑” 选项卡中分别点击 “门”“窗” 工具，在平面图指定位置放置外门和外窗，确保尺寸和样式与要求一致。

（4）放置垂花门

点击 “插入” 选项卡，选择 “载入族”，找到第二题创建的垂花门族文件并载入。在平面图中，根据题目要求将垂花门放置到正确位置，可通过移动、旋转等命令进行精确调整。

（5）自行设计未给定尺寸或参数的部分

对于围墙、檐口、坐凳楣子、倒挂楣子等未给定尺寸的部分，根据四合院的传统建筑风格和实际使用需求，在相应视图中使用 “拉伸”“融合”“放样” 等工具创建模型，并设置合理的材质。

（6）布置家具

在 “插入” 选项卡中，选择 “载入族”，从 Revit 自带族库或其他来源载入客厅、卧室 1、卫生间 1、书房、厨房、餐厅所需的家具族文件。然后在各房间平面图中放置家具，确保图中给出的家具不遗漏，材质设置为木质（桌椅、柜子），其他自行设计。

（7）建立地形并布置室外景观

1）建立地形：点击 “体量和场地” 选项卡，使用 “地形” 面板中的 “通过导入创建” 或 “通过高程点创建” 等工具，根据总平面图的地形信息创建地形。

2）布置室外景观：

①围墙：使用 “墙” 工具绘制围墙，设置合适的材质和高度。

②主入口大门：载入或创建大门族文件并放置在合适位置。

③机动车道、人行道：使用 “楼板” 或 “地形” 工具创建道路和人行道，设置相应的材质。

④硬地铺装：使用 “楼板” 工具创建硬地铺装区域，设置合适的材质和样式。

⑤停车位：绘制停车位轮廓，可使用 “注释” 工具添加标识。

⑥植物及草地：在 “插入” 选项卡中，载入植物族文件，在场地中布置植物和草地。

（8）保存模型

点击 “应用程序菜单” - “另存为” - “项目”，将文件命名为 “四合院 + 考生姓名.rvt”，保存到考生文件夹中。

2. 创建明细表及图纸

（1）创建门窗明细表

1）点击 “视图” 选项卡，选择 “创建” 面板中的“明细表” - “门窗明细表”。

2）在 “新建明细表” 对话框中，选择 “门” 和 “窗” 类别，点击 “确定”。

3）在 “明细表属性” 对话框中，添加 “宽度”“高度”“窗底部距本层地面距离”“类型名称” 等字段，点击 “确定” 生成门窗明细表，Revit 会自动统计门窗个数。

（2）创建图纸

1）首层平面图：点击 “视图” 选项卡，选择 “图纸组合” 面板中的 “图纸”。在 “新建图纸” 对话框中，选择 A1 图幅，点击 “确定”。然后在项目浏览器中，将 “楼层平面 - 首层” 视图拖放到图纸上，调整视图比例为 1:100，添加必要的尺寸标注、文字说明、轴号等。

2）整体南立面图：在项目浏览器中找到 “立面 - 南” 视图，将其拖放到新的图纸上，设置比例为 1:100，添加尺寸标注、标高标注、门窗编号等信息。

3）1 - 1 剖面图：点击 “视图” 选项卡，选择 “创建” 面板中的 “剖面” 工具，在平面图中绘制剖切符号。在项目浏览器中找到生成的 “剖面 1 - 1” 视图，拖放到图纸上，设置比例为 1:100，添加相关标注和注释。

3. 光照、渲染及漫游

（1）设置光照及阴影

1）点击 “视图” 选项卡，选择 “图形” 面板中的 “日光路径”。

2）在 “日光设置” 对话框中，设置光照来自东南方向，调整时间、日期等参数以获得合适的光照效果，同时可设置阴影显示选项。

（2）渲染

1）切换到三维视图，点击 “渲染” 选项卡，选择 “渲染” 按钮。

2）在 “渲染” 对话框中，设置渲染参数，如分辨率、材质外观等，选择从西南向进行渲染。完成渲染后，点击 “保存到项目” 或 “保存到文件”，将结果命名为 “四合院渲染 + 考生姓名.rps” 或其他合适格式，保存到考生文件夹中。

（3）设置室外漫游

1）点击 “视图” 选项卡，选择 “创建” 面板中的 “漫游” 工具。

2）在三维视图中，按照要求规划一条展示建筑主要立面效果的漫游路径，设置漫游角度和时间（不超过 15 秒）。

3）点击 “完成漫游”，在 “漫游” 视图中，点击 “视图” 选项卡，选择 “图形” 面板中的 “漫游动画” 设置每秒 20 帧等参数，但不必实际导出视频。

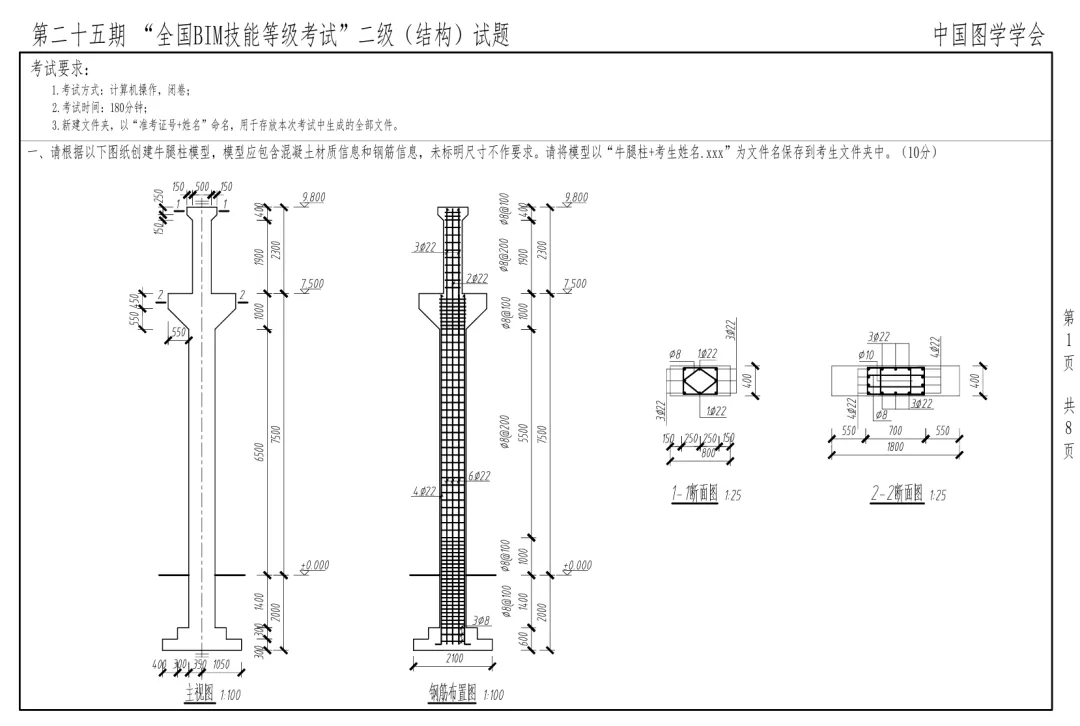

第一题   创建牛腿柱模型

图纸分析

仔细观察所给图纸，包含牛腿柱的主视图、钢筋布置图以及不同位置的断面图（1 - 1 断面图、2 - 2 断面图）。从这些图纸中提取关键信息，如牛腿柱的外形轮廓尺寸（虽题目说未标明尺寸不作要求，但仍需关注已标注尺寸用于建模比例等）、牛腿的位置和形状尺寸、钢筋的规格（和布置方式（通过钢筋布置图可知竖向、横向钢筋的分布情况） 。

（1）打开 Revit 软件，点击 “应用程序菜单” - “新建” - “族”，在弹出的 “新族 - 选择样板文件” 对话框中，选择 “公制结构柱.rft” 样板文件，点击 “打开”。

（2）在 “管理” 选项卡中，点击 “项目单位”，确保长度单位设置为毫米，与图纸中的尺寸单位一致。

2. 创建牛腿柱外形

（1）绘制柱身轮廓：

1）进入 “创建” 选项卡，点击 “拉伸” 工具。在 “参照平面” 视图中，根据图纸中柱身的尺寸信息（如柱身截面尺寸等），使用 “直线” 工具绘制柱身的矩形轮廓。

2）在 “属性” 面板中设置拉伸的起始和结束值，以确定柱身的高度（从图纸中获取相关高度尺寸），点击 “完成编辑模式”，完成柱身的初步创建。

（2）创建牛腿部分：

1）再次点击 “拉伸” 工具，在合适的视图（如前视图或左视图，根据牛腿的位置确定）中，按照图纸中牛腿的尺寸和形状，绘制牛腿的轮廓。

2）设置拉伸的起始和结束值，使其与柱身正确连接，点击 “完成编辑模式”，完成牛腿的创建，此时形成了完整的牛腿柱外形。

3. 添加混凝土材质

1）打开 “材质浏览器”（在 “管理” 选项卡中）。

2）在材质库中找到合适的混凝土材质，或者点击 “创建新材质”，设置混凝土材质的颜色、纹理等参数，模拟真实的混凝土外观。

3）选择牛腿柱模型，在 “属性” 面板中点击 “材质” 对应的按钮，将设置好的混凝土材质赋予牛腿柱。

4. 创建钢筋模型

（1）创建竖向钢筋：

1）进入 “结构” 选项卡，点击 “钢筋” 工具。

2）在 “属性” 面板中选择合适的钢筋类型（如直径为 22 的钢筋，对应图纸中的Φ22 ），设置钢筋的长度（根据图纸中竖向钢筋从柱底到柱顶的高度信息确定）。

3）在三维视图中，按照图纸中竖向钢筋的布置位置，放置竖向钢筋。可以通过 “对齐”“复制” 等命令确保钢筋位置准确。

（2）创建箍筋（横向钢筋）：

1）点击 “钢筋” 工具，选择箍筋类型，设置箍筋的直径（如图纸中的相关标注）和形状（根据图纸中箍筋的形状绘制，可能需要使用 “绘制路径” 等功能）。

2）设置箍筋的间距（从图纸中获取箍筋间距信息），在三维视图中，围绕柱身和牛腿部分放置箍筋，使其符合图纸中的布置要求。

5. 检查与保存

1）全方位检查牛腿柱模型，查看外形尺寸是否与图纸一致，混凝土材质是否赋予正确，钢筋的规格、数量和布置是否符合图纸要求。

2）确认无误后，点击 “应用程序菜单” - “另存为” - “族”，在弹出的保存对话框中，将文件命名为 “牛腿柱 + 考生姓名.rfa”（.rfa 是 Revit 族文件的扩展名），保存到考生文件夹中。

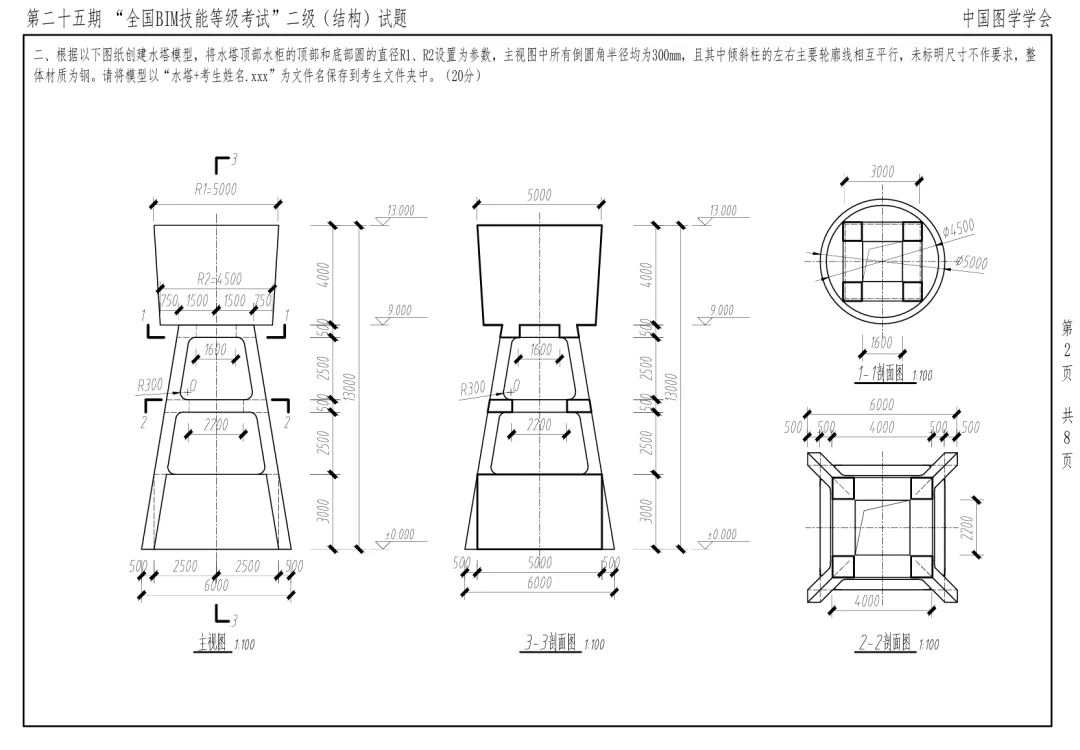

第二题   创建水塔模型

图纸分析

1. 前期准备

（1）打开 Revit 软件，点击 “应用程序菜单” - “新建” - “族”，在弹出的 “新族 - 选择样板文件” 对话框中，选择 “公制常规模型.rft” 样板文件，点击 “打开”。

（2）在 “管理” 选项卡中，点击 “项目单位”，确保长度单位设置为毫米，与图纸中的尺寸单位一致。

2. 创建参数

（1）点击 “创建” 选项卡中的 “参数” 按钮，打开 “参数属性” 对话框。

（2）在 “参数类型” 中选择 “长度”，分别创建两个实例参数，命名为 “R1” 和 “R2”，用于控制水塔顶部水柜顶部和底部箱的直径，点击 “确定”。

3. 创建顶部水柜

（1）绘制草图：

1）进入 “创建” 选项卡，点击 “拉伸” 工具，选择一个合适的基准面（如前立面）作为草图绘制平面。

2）使用 “圆” 工具绘制水柜顶部的圆，标注其半径尺寸后，在尺寸标注的 “标签” 中选择参数 “R1” 进行关联。

3）同样方法绘制水柜底部的圆，并将其半径关联到参数 “R2”。

（2）完成拉伸：

在 “属性” 面板中设置拉伸的起始和结束值（根据图纸中的高度信息确定），点击 “完成编辑模式”，完成顶部水柜的初步创建。

4. 创建侧圆周结构

（1）绘制草图：

1）选择合适的基准面（如与水柜底部平行的平面）绘制草图。

2）使用 “圆” 工具绘制半径为 300mm 的圆（根据图纸中侧圆周结构的数量和分布，可能需要绘制多个圆）。

（2）拉伸成型：

点击 “创建” 选项卡中的 “拉伸” 工具，在 “属性” 面板中设置拉伸的起始和结束值，使其形成侧圆周结构，点击 “完成编辑模式”。

5. 创建支柱

（1）绘制草图：

1）选择一个合适的基准面（如前立面或与支柱方向平行的面）绘制草图。

2）根据图纸中支柱左右轮廓线平行等形状要求，使用 “直线” 等工具绘制支柱的封闭轮廓草图。

（2）拉伸创建：

点击 “拉伸” 工具，在 “属性” 面板中设置拉伸的起始和结束值，点击 “完成编辑模式”，生成支柱的三维模型。

6. 组合各部分模型

通过移动、对齐等操作，将顶部水柜、侧圆周结构和支柱等各部分模型组合成一个完整的水塔模型。如果有底部箱体，按照类似的方法创建并组合。

7. 设置材质

（1）打开 “材质浏览器”（在 “管理” 选项卡中）。

（2）在材质库中找到合适的钢材材质，或者创建新的钢材材质，设置其颜色、纹理等参数。

（3）选择整个水塔模型，在 “属性” 面板中点击 “材质” 对应的按钮，将钢材材质赋予水塔。

8. 检查与保存

（1）全方位检查水塔模型，查看尺寸、形状是否与图纸一致，参数关联是否正确，材质赋予是否准确。

（2）确认无误后，点击 “应用程序菜单” - “另存为” - “族”，在弹出的保存对话框中，将文件命名为 “水塔 + 考生姓名.rfa”（.rfa 是 Revit 族文件的扩展名），保存到考生文件夹中。

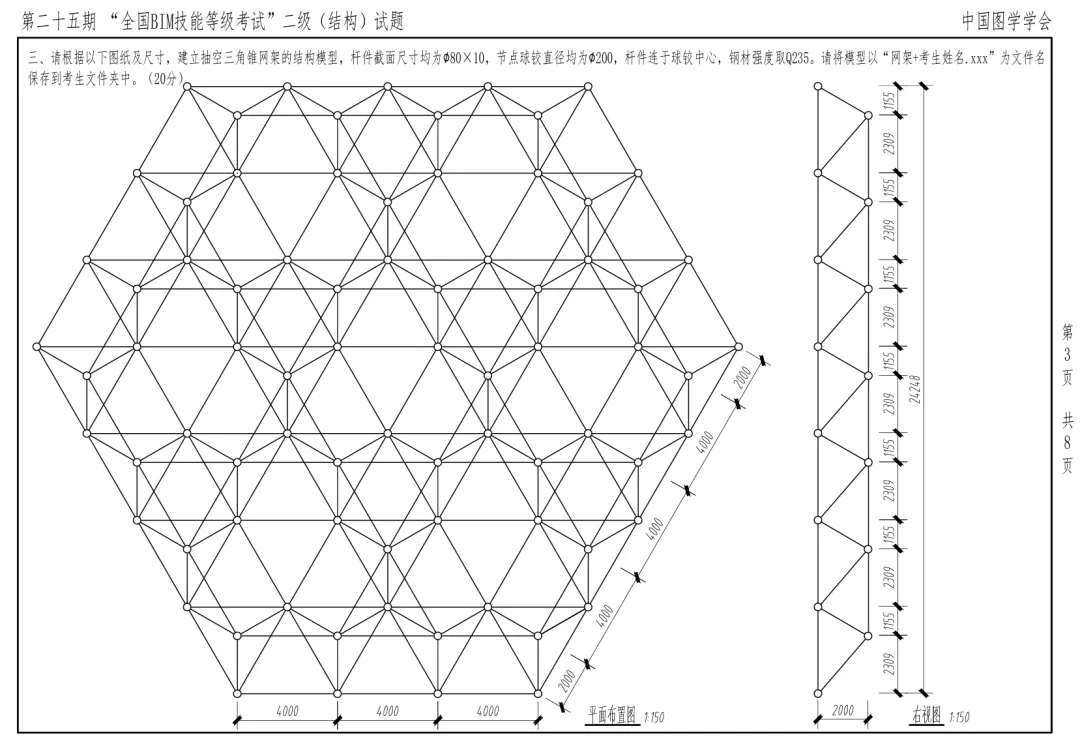

第三题 创建轴交三角锥网架结构模型

解题步骤思路

1. 前期准备

（1）打开 Revit 软件，点击 “应用程序菜单” - “新建” - “族”，在弹出的 “新族 - 选择样板文件” 对话框中，选择 “公制结构模型.rft” 样板文件，点击 “打开”。

（2）在 “管理” 选项卡中，点击 “项目单位”，确保长度单位设置为毫米，与图纸中的尺寸单位一致。

2. 创建节点

（1）创建参照点：进入 “创建” 选项卡，点击 “参照点” 工具，在 “楼层平面 - 参照平面” 视图中，根据图纸中网架平面的尺寸信息（如水平方向的 4000 等尺寸），通过输入精确坐标或使用 “对齐”“测量” 等辅助工具，放置底面的参照点，形成网架底面的节点布局。例如，从坐标原点开始，按照网格尺寸依次放置节点。

（2）创建上层节点：切换到立面视图（如前立面或右立面），根据图纸中网架的高度信息，使用 “复制” 工具将底面的参照点向上复制到相应高度，形成上层节点。

（3）设置节点球：虽然 Revit 中没有直接的节点球实体创建方式，但可以通过创建一个半径为 100（节点球直径为 φ200）的实心球体族（新建族，选择 “公制常规模型.rft”，用 “旋转” 工具创建球体），然后载入到当前网架族中，将球体放置在每个参照点位置，模拟节点球。

3. 创建杆件

（1）定义杆件截面：点击 “族类型” 按钮，在弹出的 “族类型” 对话框中，点击 “参数” 下的 “添加”，选择 “长度” 类型，创建杆件截面尺寸参数，如 “杆件宽度” 设为 480，“杆件厚度” 设为 10。然后点击 “应用” 和 “确定”。

（2）绘制杆件：进入 “创建” 选项卡，点击 “拉伸” 工具。在 “楼层平面 - 参照平面” 视图中，捕捉节点（参照点或节点球中心），绘制杆件的轮廓（矩形，尺寸关联前面创建的参数）。在 “属性” 面板中设置拉伸的起始和结束值，使其连接两个节点，点击 “完成编辑模式”，完成一根杆件的创建。使用 “复制”“阵列” 等工具，按照轴交三角锥网架的结构形式，依次创建其他杆件。

4. 设置材料属性

（1）打开 “材质浏览器”（在 “管理” 选项卡中）。

（2）在材质库中找到 Q235 钢材材质（如果没有，可以自定义材质，设置其密度、弹性模量等力学性能参数符合 Q235 钢材标准），将其赋予所有杆件。

5. 检查与保存

（1）全方位检查模型，查看节点位置、杆件连接是否与图纸一致，截面尺寸、材料属性等设置是否正确。

（2）确认无误后，点击 “应用程序菜单” - “另存为” - “族”，在弹出的保存对话框中，将文件命名为 “网架 + 考生姓名.rfa”（.rfa 是 Revit 族文件的扩展名），保存到考生文件夹中。

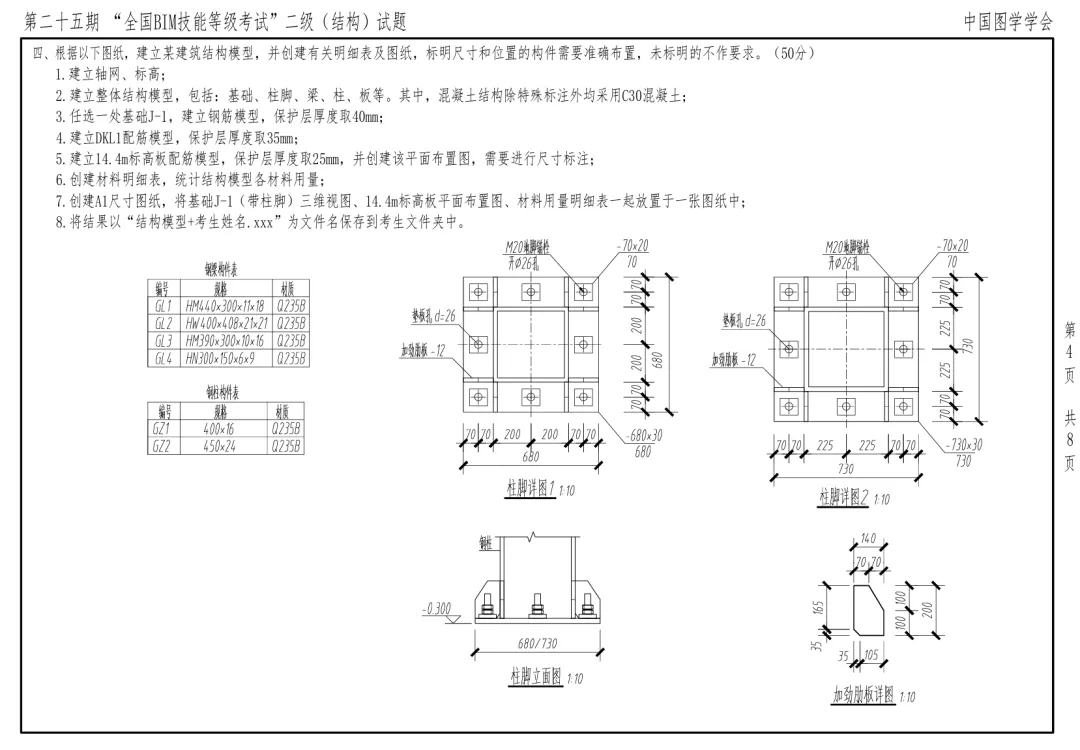

第四题：创建建筑结构模型

解题步骤思路

1. 建立轴网、标高

（1）打开 Revit 软件，新建一个项目文件。

（2）进入 “建筑” 选项卡，点击 “基准” 面板中的 “轴网” 工具。在 “楼层平面 - 参照平面” 视图中，根据图纸中的尺寸信息，使用 “直线”“复制”“阵列” 等命令绘制轴网，完成后添加尺寸标注以明确轴网间距。

（3）点击 “基准” 面板中的 “标高” 工具，在立面视图中，按照设计要求创建各层标高，如首层、二层等，并添加尺寸标注。

2. 建立整体结构模型

（1）基础：切换到 “结构” 选项卡，点击 “基础” - “独立基础”（假设 J - 1 为独立基础）。在 “属性” 面板中选择合适的基础类型，或根据图纸要求创建自定义基础类型，设置混凝土材质为 C30。然后在平面图中，依据轴网和图纸定位信息放置基础。

（2）柱脚、柱：点击 “结构” 选项卡中的 “柱” - “结构柱”。在 “属性” 面板中设置柱的类型，根据图纸确定柱的尺寸、高度和位置，材质设为 C30，先放置柱脚（如有特殊要求单独建模），再放置柱。

（3）梁：点击 “结构” 选项卡中的 “梁” - “结构梁”。在 “属性” 面板中选择梁的类型，设置材质为 C30，根据图纸中 DKL1 等梁的布置和尺寸信息，在平面图中绘制梁。

（4）板：点击 “结构” 选项卡中的 “楼板” - “建筑楼板”。在 “属性” 面板中设置楼板的类型和材质为 C30，对于 14.4m 标高的板，根据图纸要求设置其参数并在相应楼层平面绘制。

3. 建立基础 J - 1 钢筋模型

（1）选中步骤 2 中创建的一处基础 J - 1，进入 “修改 | 独立基础” 选项卡，点击 “钢筋” 面板中的 “钢筋” 工具。

（2）在 “属性” 面板中选择合适的钢筋类型和规格，根据图纸中的钢筋布置要求，在基础 J - 1 中绘制钢筋。通过设置钢筋的偏移量等参数，确保钢筋保护层厚度为 40mm。

4. 建立 DKL1 配筋模型

（1）选中已创建的 DKL1 梁构件，进入 “修改 | 结构梁” 选项卡，点击 “钢筋” 面板中的 “钢筋” 工具。

（2）按照设计要求，在 “属性” 面板中选取相应的钢筋类型，布置纵筋、箍筋等。通过调整钢筋的位置，保证保护层厚度为 35mm。

5. 建立 14.4m 标高板配筋模型并创建平面布置图

（1）选中 14.4m 标高的板构件，进入 “修改 | 楼板” 选项卡，点击 “钢筋” 面板中的 “钢筋” 工具。

（2）根据设计要求布置板底筋、面筋等钢筋，设置保护层厚度为 25mm。

（3）完成配筋后，切换到 “视图” 选项卡，点击 “创建” 面板中的 “平面视图” - “楼层平面”，选择 14.4m 标高的楼层平面视图。对视图进行裁剪等设置，只显示该板区域，然后使用 “注释” 选项卡中的 “尺寸标注” 工具进行尺寸标注。

6. 创建材料明细表

（1）点击 “视图” 选项卡，选择 “创建” 面板中的 “明细表” - “材质提取”。

（2）在 “新建材质提取” 对话框中，选择要统计的结构构件类别（如基础、梁、柱、板等），点击 “确定”。

（3）在 “材质提取属性” 对话框中，添加 “材质”“体积” 等字段，点击 “确定” 生成材料明细表。

7. 创建 A1 尺寸图纸并布置内容

（1）点击 “视图” 选项卡，选择 “图纸组合” 面板中的 “图纸”。在 “新建图纸” 对话框中，选择 A1 图幅，点击 “确定”。

（2）创建基础 J - 1（带柱脚）的三维视图：点击 “视图” 选项卡中的 “三维视图” - “相机”，在合适位置放置相机创建三维视图。

（3）将基础 J - 1（带柱脚）三维视图、14.4m 标高板平面布置图、材料用量明细表拖放到新建的 A1 图纸中，使用 “对齐”“缩放” 等工具调整它们的位置和大小，使其布局合理。

8. 保存结果

点击 “应用程序菜单” - “另存为” - “项目”，在弹出的保存对话框中，将文件命名为 “结构模型 + 考生姓名.rvt”，保存到考生文件夹中。
