中考物理复习强化基础特训每日打卡跟踪(十四)6月14日
2026年6月14日
欧姆定律
1.关于欧姆定律公式I=U/R,,可变形为R=U/I,下列说法正确的是(  )

A.导体的电阻与电压成正比;

B.导体的电阻是导体本身的一种性质,电流、电压不影响电阻的大小;

C.电压一定时,导体的电阻与通过导体的电流成反比;

D.当导体两端的电压变为0V时,导体的电阻变为0Ω;

2.在某一温度下,连接在电路中的两段导体A和B中的电流与其两端电压的关系如下图所示。由图中信息可知(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第1张图片-四季读书网

A.A导体的电阻为10Ω;

B.B导体的电阻为10Ω;

C.A、B导体并联在电压为3V的电源两端时,干路中的电流为0.6A;

D.A、B导体串联在电压为3V的电源两端时,通过B导体的电流为0.5A;

3.某段导体两端的电压是10V,通过这段导体的电流是5A,则该导体的电阻是,当导体两端的电压变为0V时,该导体的电阻是。

4.两个定值电阻R1、R2分别标有“6Ω0.5A”和“20Ω0.3A”字样,若将它们串联接入电路中,则电路中允许通过的最大电流为A。若将它们并联接入电路中使用,则电路中电源电压最大为V。

5.在“探究电流与电阻的关系”的实验中,提供的器材如下:电源电压恒为4.5V,五个定值电阻R1(5Ω)、R2(10Ω)、R3(15Ω)、R4(20Ω)、R5(25Ω),标有“50Ω 1A”的滑动变阻器R、电压表(可用量程:(0~3V、0~15V)、电流表(0~0.6A)、开关各1只,导线若干。

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第2张图片-四季读书网

(1)小洋同学设计了如图甲所示的实验电路,电路连接完毕,闭合开关S,发现电流表有示数,电压表无示数。若电路故障只出现在R1和R上,则电路故障是。

(2)排除电路故障后,闭合开关,调节滑片P,使电压表的示数为2.5V时,电流表的示数应为A。

(3)分别用定值电阻R2、R3、R4、R5依次替换R1,重复(2)的实验步骤。根据实验所得的五组数据绘制出I﹣R图象,如图乙所示,由图象可得出的结论是:当导体两端的电压保持不变时,导体中的电流与导体的电阻成。

(4)为完成该实验探究,滑动变阻器允许连入电路的最小阻值为Ω。

(5)利用现有器材,控制定值电阻两端最小电压为 V。

6.用电流表和电压表分别测量a、b两导体通过的电流随电压变化的情况,并根据实验结果画出了它们的图像如图所示。比较a、b两导体的电阻(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第3张图片-四季读书网

A.Ra=Rb;     B.Ra>Rb ;

C.Ra<Rb ;    D.无法判断

7.如图所示是电阻甲和乙的U﹣I图像,就图像提供的信息有关下列说法中错误的是(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第4张图片-四季读书网

A.甲是定值电阻,乙是非定值电阻;

B.当甲、乙两端的电压都是5V时,其电阻值相等;

C.若只将甲、乙并联在电路中,当电源电压为2V时,电路的总电流为0.3A;

D.若只将甲、乙串联在电路中,当电路电流为0.25A时,甲、乙两端总电压为5V;

8.如图甲所示电路中,闭合开关S,调节滑动变阻器的滑片从最右端滑至能使灯泡正常发光的位置,电流表示数与两电压表示数的关系图像如图乙所示。则电源电压为 V;灯泡正常发光时,电流表示数为 A;曲线b是表示电流表示数与(填写或“V1”或“V2”)的示数的关系。

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第5张图片-四季读书网

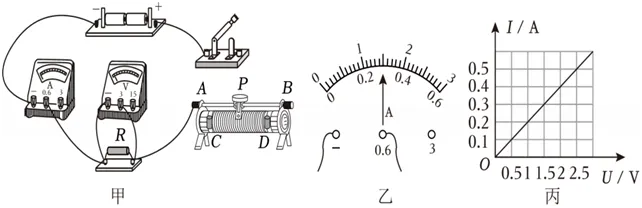

9.在“探究电流与电压关系”的实验中,图甲是某实验小组设计的电路,电源电压3V保持不变。

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第6张图片-四季读书网

(1)请用笔画线代替导线,在图甲中完成电路连接,要求滑片P向B端滑动时,电流表的示数变小。

(2)连接电路时,开关应该。闭合开关前,滑动变阻器的滑片P应置于         (选填“A”或“B”)端。

(3)检查无误后,闭合开关发现电流表几乎无示数,电压表示数接近3V,移动滑片P,两电表示数均无变化,则电路故障可能是。排除故障后,移动滑片P到某一位置时电流表示数如图乙所示,此时通过定值电阻R的电流为 A。

(4)实验中测得五组数据,并绘制出定值电阻R的I﹣U图像如图丙所示。得出的实验结论是:电阻一定时,通过导体的电流与导体两端的电压成。

10.连接在电路中的甲、乙两导体,通过它们的电流与其两端电压的关系如图所示,由图信息可知(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第7张图片-四季读书网

A.甲导体的电阻随温度升高而增大;

B.当乙导体两端电压为0V时,其电阻为0Ω;

C.乙导体为定值电阻;

D.若将导体甲和乙并联在电源电压为2V的电路中,则干路中的电流为0.6A;

11.a、b为两段材料、长度均相同,但横截面积不同的电阻丝。将它们按如图所示串联在电路中,则下列选项正确的是(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第8张图片-四季读书网

A.电阻丝a的阻值较大;

B.电阻丝a两端的电压较大;

C.流过电阻丝a的电流较大;

D.两电阻丝串联后,总阻值变大;

12.科技小组的同学需要获得一个小电阻,但实验室只有两个阻值较大的电阻R1和R2,且R1<R2,有同学提议可以用两个电阻连接获得小电阻。下列四种连接方式中,符合小组要求的是(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第9张图片-四季读书网

       A              B                 C               D

13.如图所示电路中,电源电压为3V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为2V,忽略温度对灯丝电阻的影响,则(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第10张图片-四季读书网

A.L1两端的电压为2V;

B.L2两端的电压为2V;

C.通过L1与L2的电流之比为2:1;

D.L1与L2的灯丝电阻之比为1:1 ;

14.如图为电阻R1、R2的I﹣U关系图线分别为a、b,并联后通过其电流I1I2(选填“<”“=”或“>”);它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域,串联后总电阻位于区域(选填“Ⅰ”“Ⅱ”或“Ⅲ”)。

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第11张图片-四季读书网

15.如图电源电压保持不变,R1、R2为定值电阻。若开关S1、S2闭合,甲、乙两表均为电压表,其示数之比为5:3,则R1、R2电阻之比为;若开关S1闭合、S2断开,两表均为电流表,则甲、乙两表的示数之比为。

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第12张图片-四季读书网

16.如图所示是某实验小组利用电流表或者电压表和其他电学器材设计的称重装置的电路图,当载物台上的物体质量变大时,电表示数变大的是(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第13张图片-四季读书网

        ABCD

17.如图是一个电子秤的简化电路图,电源电压保持不变,m是被测物体。当S闭合后,关于此电路下列说法正确的是(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第14张图片-四季读书网

A.当m的质量增加时,电压表的示数将变小;

B.当m的质量增加时,电流表的示数将不变;

C.当R0的滑片向左移动时,电流表的示数将变小;

D.当R0的滑片向左移动时,电压表与电流表的示数之比将变大;

18.如图为某科技小组设计的体重计电路原理图,其中R为压敏电阻,其阻值随压力的增大而减小,R0是定值电阻,电源电压保持3V不变。闭合开关S,当平板受到的压力增大时,下列说法正确的是(  )

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第15张图片-四季读书网

A.电流表示数减小;

B.电压表示数减小;

C.电压表示数与电流表示数的乘积不变;

D.电压表示数与电流表示数的比值不变;

19.小文在做“伏安法测小灯泡电阻”的实验时设计了如图甲所示的电路图。

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第16张图片-四季读书网

(1)该实验的原理是。

(2)该小组按电路图连接好电路后,闭合开关,发现不管怎样移动滑片小灯泡都不亮,电压表和电流均有较小的偏转,原因可能是:。

(3)排除故障后,闭合开关,调节变阻器的滑片到某位置时,电压表和电流来的示数如图乙所示,则此时被测小灯泡的阻值是。

(4)东东同学在电源电压未知,缺少电流表的情况下,设计了如图丙所示的电路图(R0阻值已知)。来测量未知电阻Rx的阻值。

①闭合S、S1断开,S2适当调节滑片的位置,电压表示数为U1;

②闭合,断开,滑动变阻器滑片的位置保持不变,电压表示数为U2;

③未知电阻的阻值Rx(用字母表示)

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第17张图片-四季读书网

参考答案

1.B;2.B;

3.2Ω;2Ω;

4.0.3;3;

5.(1)R1短路;(2)0.5;(3)反比;(4)4;(5)1.5;

6.C;  7.D;

8.9;  0.6;  V2;

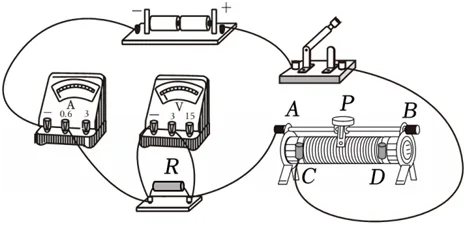

9.(1)

中考物理复习强化基础特训每日打卡跟踪(十四)6月14日-第18张图片-四季读书网

(2)断开;B;

(3)定值电阻断路;0.3;

(4)正比。

10.D;  11.D;  12.D;  13.A;

14.>;Ⅲ;

15.2:3;2:5。

16.D;17.B;18.D;

19.(1)R=U/I;

(2)将滑动变阻器下面的两个接线柱连接入电路;

(3)12Ω;

(4)②S、S2,S1;

③[(U1-U2)×R0]/U2;
