变速箱

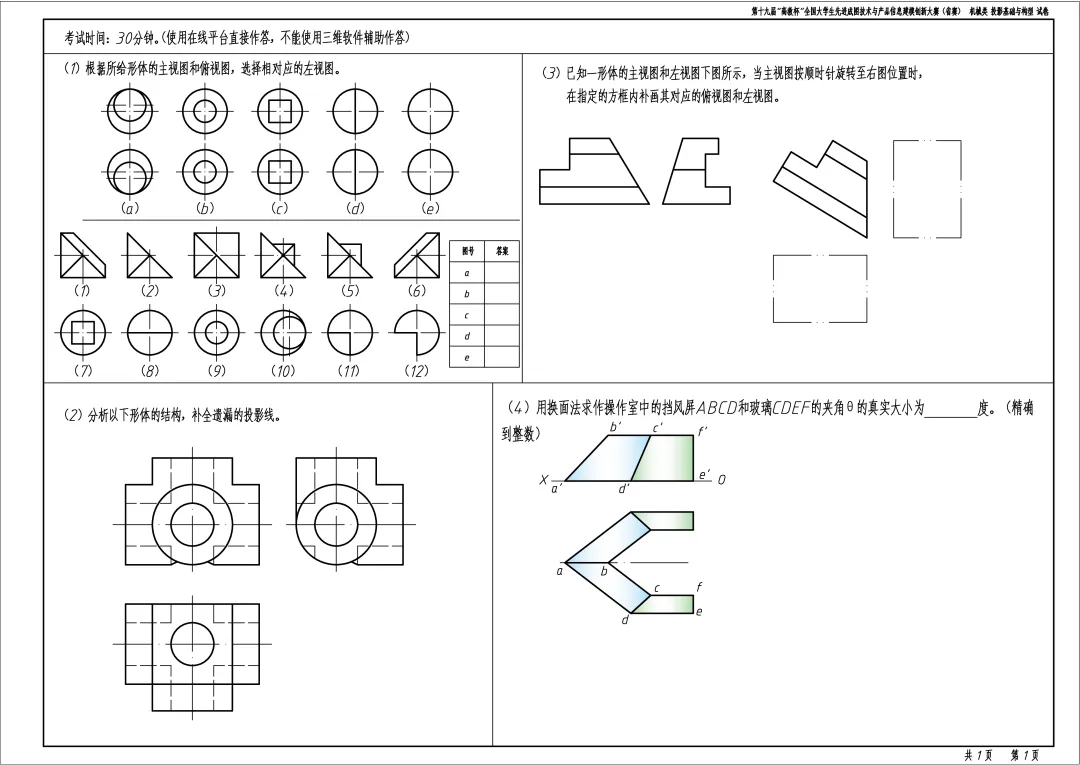

竞赛时间:150分钟。

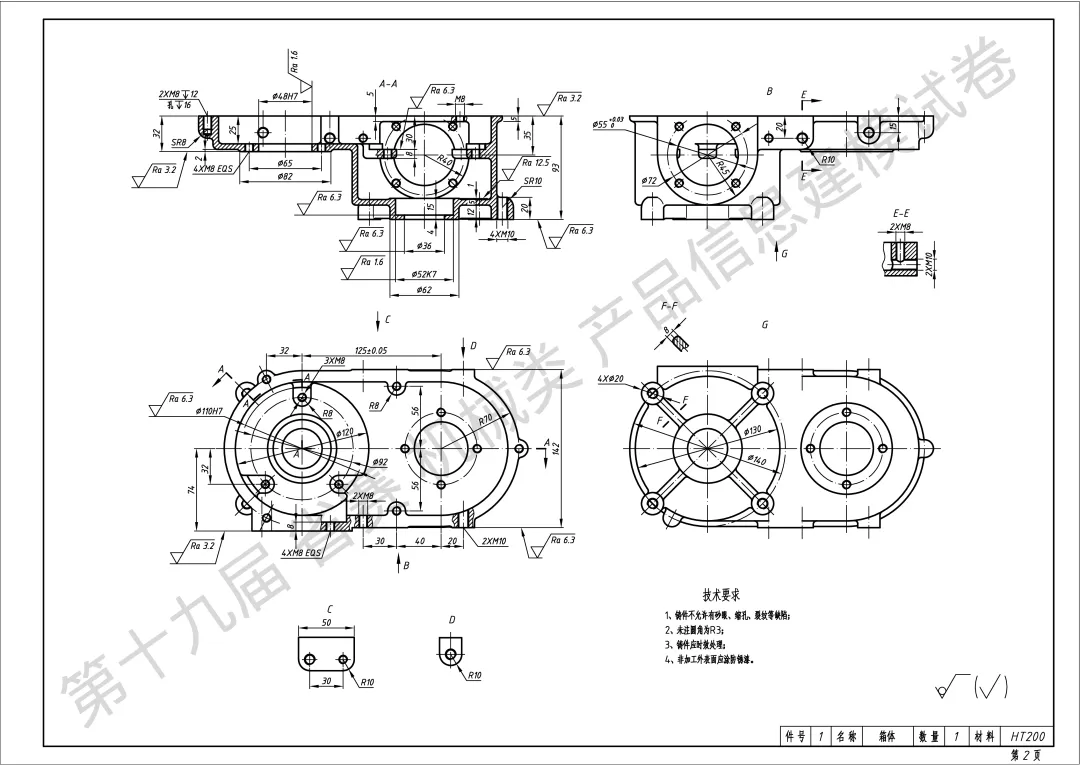

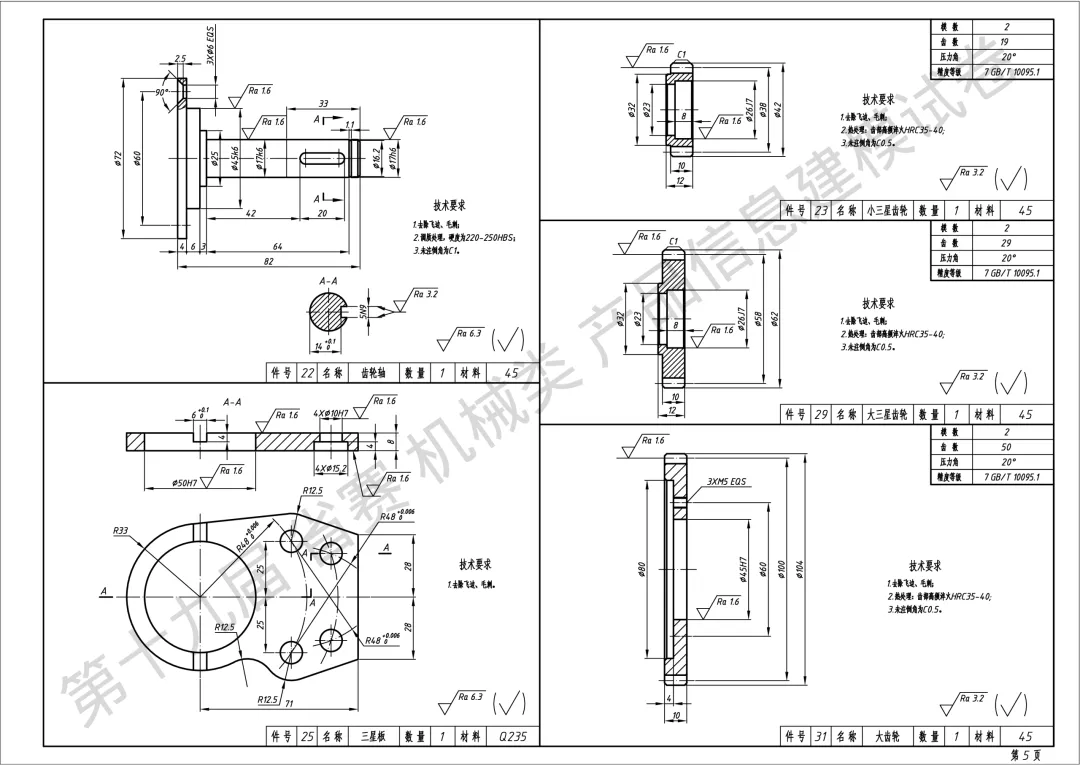

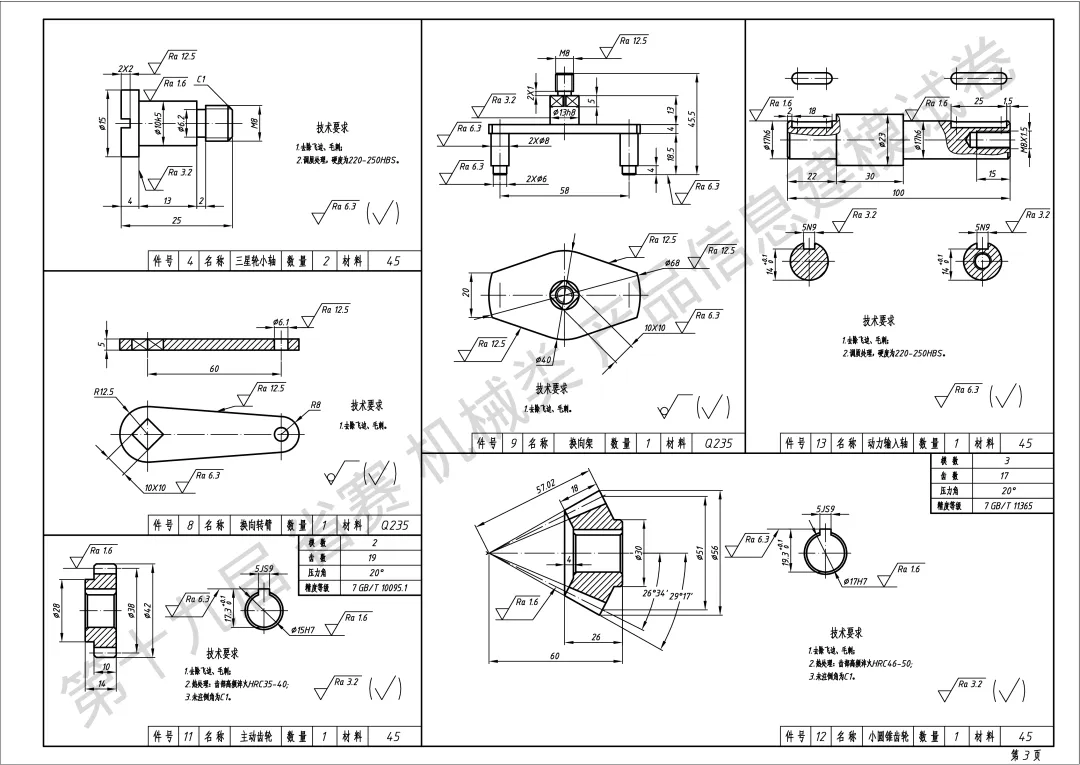

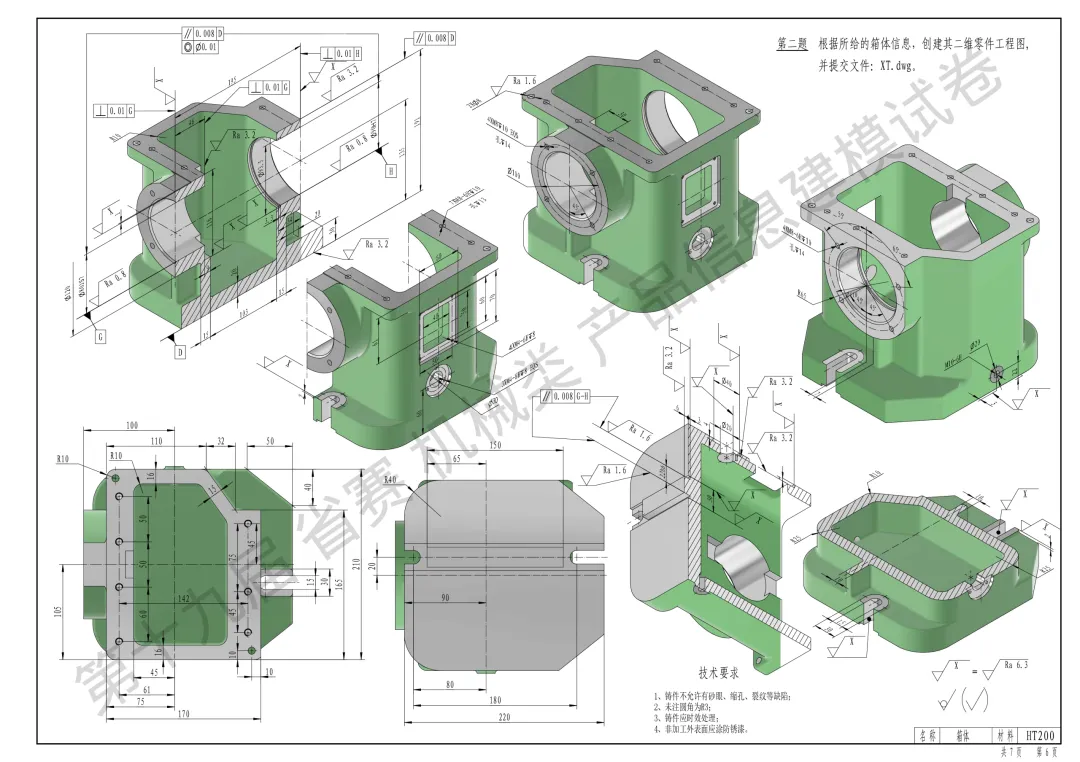

第一题:根据所给的“变速箱”中的零件图和装配简图,完成以下任务:
1、创建所有零件的三维模型(部分零件从卡伦特平台直接下载后使用),以零件序号作为文件名命名;

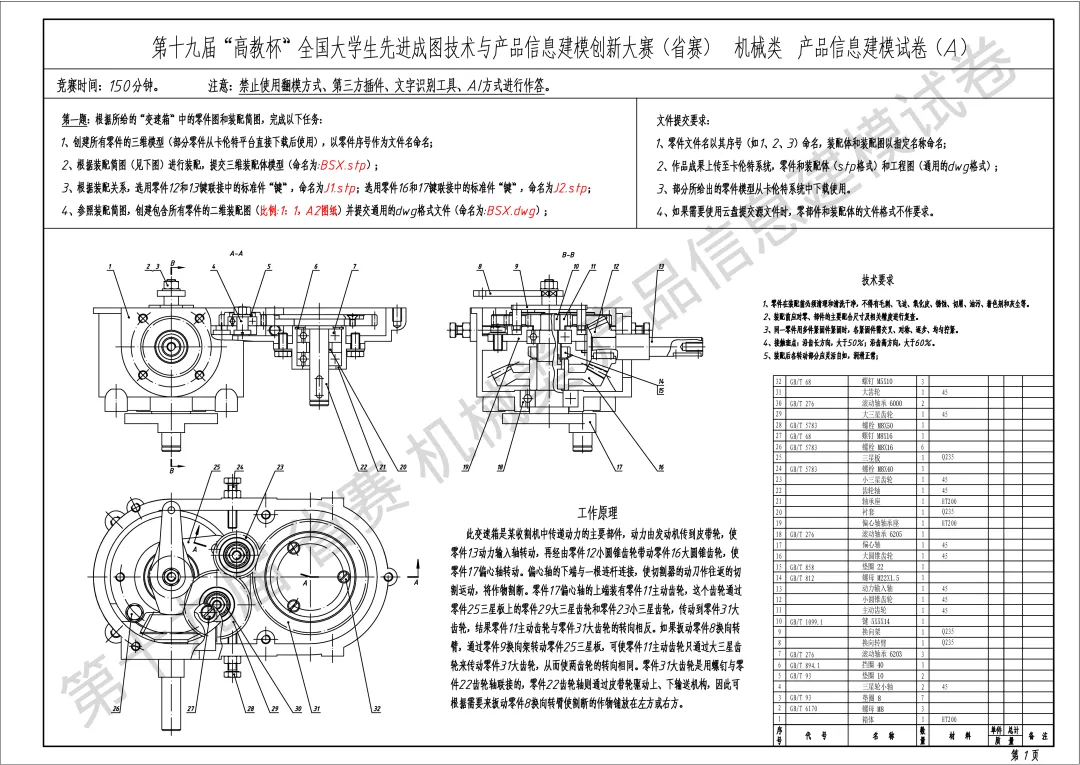

2、根据装配简图(见下图)进行装配,提交三维装配体模型(命名为:BSX.stp);
3、根据装配关系,选用零件12和13键联接中的标准件“键”,命名为J1.stp;选用零件16和17键联接中的标准件“键”,命名为J2.stp;
4、参照装配简图,创建包含所有零件的二维装配图(比例:1:1,A2图纸)并提交通用的dwg格式文件(命名为:BSX.dwg);
注意:禁止使用翻模方式、第三方插件、文字识别工具、AI方式进行作答。

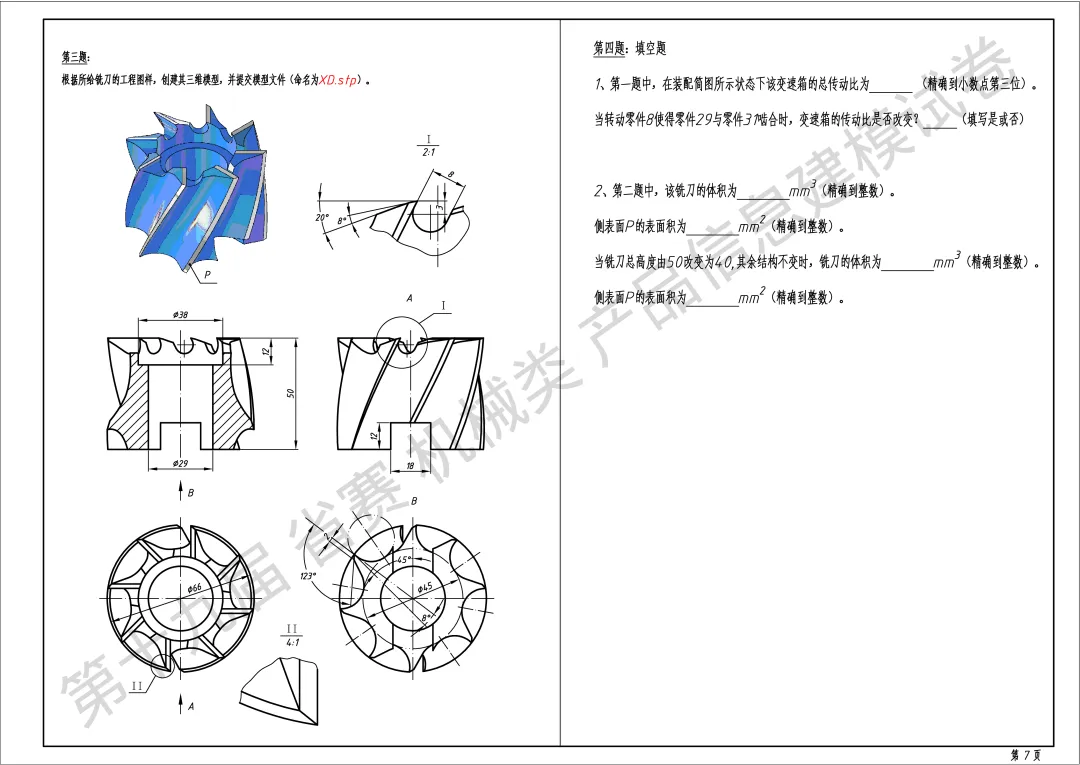

工作原理：
此变速箱是某收割机中传递动力的主要部件,动力由发动机传到皮带轮,使零件13动力输入轴转动,再经由零件12小圆锥齿轮带动零件16大圆锥齿轮,使零件17偏心轴转动。偏心轴的下端与一根连杆连接,使切割器的动刀作往返的切割运动,将作物割断。零件17偏心轴的上端装有零件11主动齿轮,这个齿轮通过零件25三星板上的零件29大三星齿轮和零件23小三星齿轮,传动到零件31大齿轮,结果零件11主动齿轮与零件31大齿轮的转向相反。如果扳动零件8换向转臂,通过零件9换向架转动零件25三星板,可使零件11主动齿轮只通过大三星齿轮来传动零件31大齿轮,从而使两齿轮的转向相同。零件31大齿轮是用螺钉与零件22齿轮轴联接的,零件22齿轮轴则通过皮带轮驱动上、下输送机构,因此可根据需要来扳动零件8换向转臂使割断的作物铺放在左方或右方。
文件提交要求:
1、零件文件名以其序号(如1、2、3)命名,装配体和装配图以指定名称命名;
2、作品成果上传至卡伦特系统,零件和装配体(stp格式)和工程图(通用的dwg格式);
3、部分所给出的零件模型从卡伦特系统中下载使用。
4、如果需要使用云盘提交源文件时,零部件和装配体的文件格式不作要求。
