中考临近，在冲刺阶段，吃透每道错题是提分的最实用方法！今天讲的这道题之所以让几乎所有初中生丢分，是因为它把 “开关切换、串并联电路、滑动变阻器” 三个考点揉在了一起，不过，此题虽然看起来复杂，但是只要仔细地分步分析，就能顺利解答，九年级初中生赶快来试试，说不定它就是今年的中考物理题。

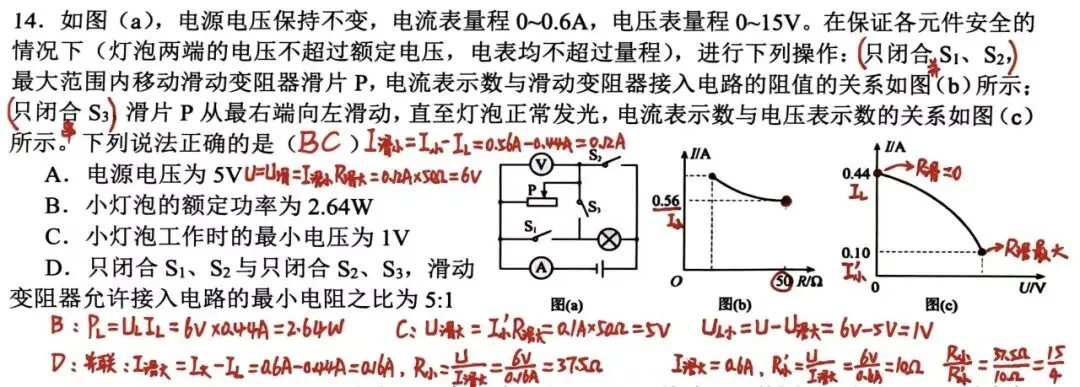

此题如下：
我们一步步进行分析：
A选项：当只闭合 S₁、S₂时，滑动变阻器和灯泡并联。此时电流表测的是干路总电流，电压表测电源电压，灯泡两端的电压等于电源电压！当滑动变阻器的阻值最大为50Ω时，干路电流为0.56A，只要知道灯泡中的电流，就能求出滑动变阻器中的电流，根据U=IR即可求出电源电压。
只闭合S3时，滑动变阻器和灯泡串联。当图（c）中滑动变阻器两端电压为零时，其阻值变为零，电路中只有灯泡在正常发光，此时灯泡两端的电压也等于电源电压。所以，此时灯泡中的电流与并联时相同，我们用并联时的干路电流减去此电流就可以得到并联时滑动变阻器中的电流0.56A-0.44A=0.12A，然后，对滑动变阻器利用U=IR即可求出结果，答案如上图所示。
BC选项：当只闭合 S₃时，滑动变阻器和小灯泡串联，电压表测的是滑动变阻器的电压，电流表测串联电路的电流。图 c 里，滑动变阻器阻值为 0 时，电流最大，此时小灯泡两端电压就是电源电压，也就是额定电压，对应的电流是 0.44A，用电压乘电流就能算出额定功率，选项 B 的结果是正确的。
当滑动变阻器调到最大阻值时，电路电流最小，此时滑动变阻器分到的电压最大，小灯泡分到的电压就最小。用电源电压减去滑动变阻器的电压，就能算出小灯泡的最小电压是 1V，选项 C 正确。
全部初中物理电学知识、方法、易错题、常考题总结，尽在下方专栏，需要的朋友点解链接《一周精通电学轻松中考》，可以在几天内快速掌握电学知识，轻松迎接中考。
D选项：对比两种情况的滑动变阻器最小阻值：
第一种情况（S₁、S₂闭合）：滑动变阻器单独工作，电流表量程 0~0.6A，所以最大电流不能超过 0.6A，此时滑动变阻器的阻值最小，用电源电压除以最大电流就能算出最小阻值。第二种情况（S₂、S₃闭合，此时灯泡被短路，只有滑动变阻器）：电路中的电流不能超过电流表的量程，也就是 0.6A，用电源电压除以此电流即得到最小电阻。对比两种情况的最小阻值，比值并不是 15:4，所以选项 D 错误。
很多同学一看到本题多开关、多图像就慌了，其实只要按题目给的操作一步步来，每个场景单独分析，就能够解决此题。
更多中考物理错题分析总结尽在下方“八套中考学霸物理错题集”，囊括了几乎全部初中物理方法、技巧、各种常错题、易错题、重难点，非常实用，中考前最后一两个周研究它，能迅速查缺补漏、博采众长，快速提升物理成绩！
这八套中考学霸物理错题集共二百多页，其中部分图片如下，凡是需要全部高清图片的朋友，请点击链接《《八套中考学霸物理错题集》》，或者点击下方黑色图片，即可订购这八套中考学霸的物理错题集：

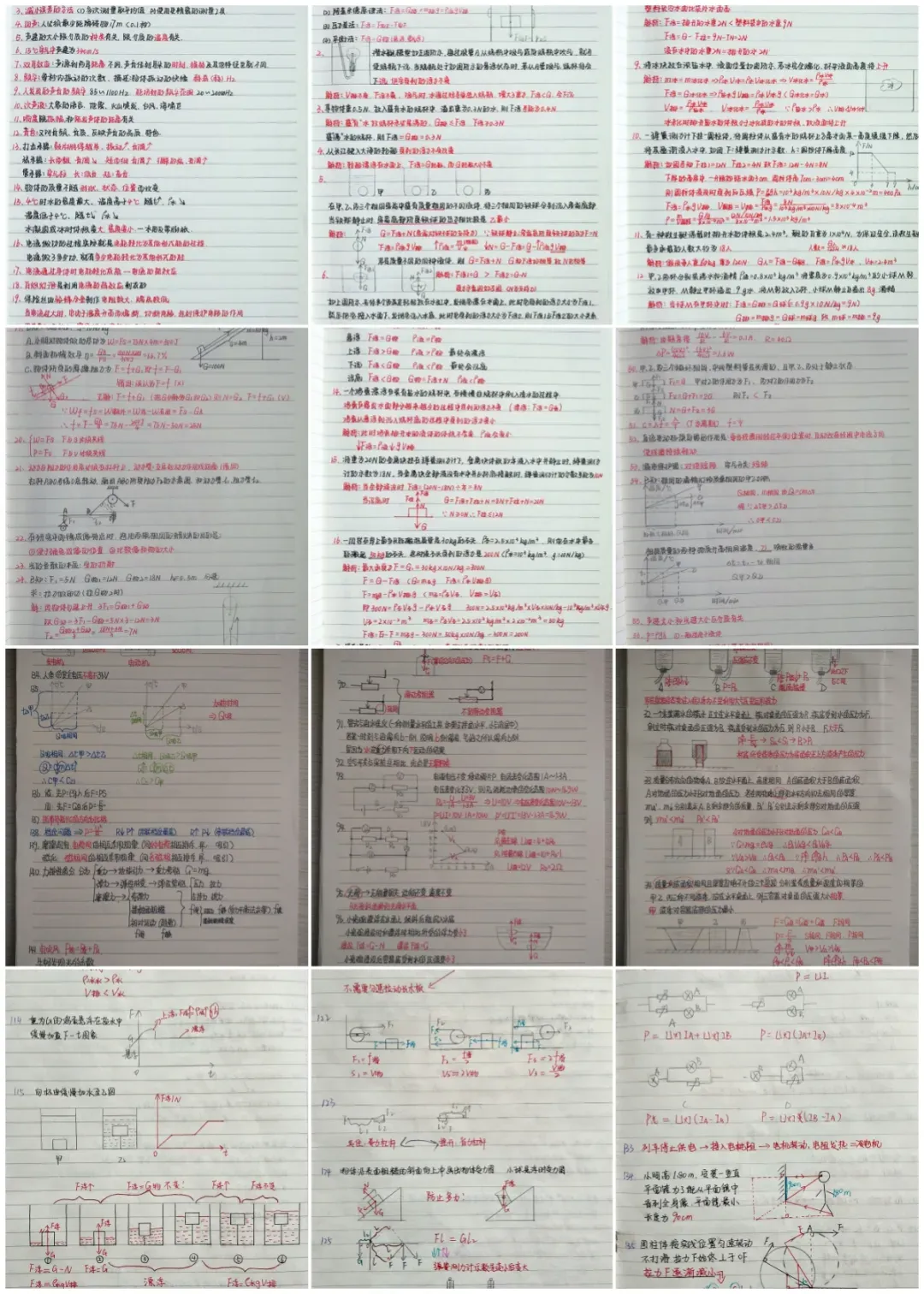

八套错题集中的部分图片如下：
