中考物理·杠杆力与力臂作图全攻略

在初中物理中，杠杆作图是力学板块的必考内容。很多小伙伴对“力臂”总是画错——不是画成支点到作用点的连线，就是忘了画垂直符号。今天这篇文章，用最清晰的步骤 + 直观的示意图，帮你彻底掌握力与力臂的画法，考试不丢分！

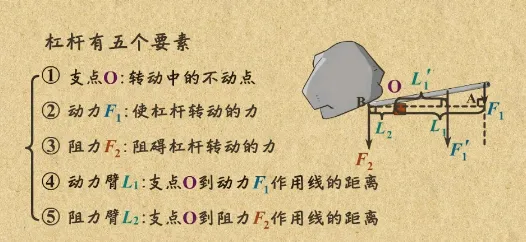

一、先搞懂“五要素”——支点、动力、阻力、动力臂、阻力臂

任何杠杆都有五个关键部分：

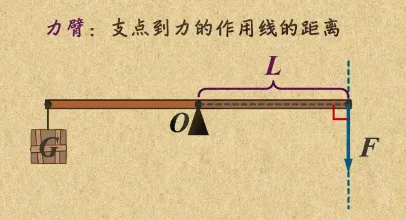

⚠️ 重点提醒：力臂是 支点到力的作用线的垂直距离，绝对不是支点到力的作用点的长度！很多同学就在这里开始出错。

二、画力臂“三步法”（每次照着做）

口诀：一找点、二画线、三引垂线并标臂

1️⃣ 找支点 O

在杠杆示意图上找到杠杆绕着转动的那个点（通常是图中标“O”的位置）。

2️⃣ 画力的作用线

过力的作用点，沿着力的方向画一条直线（用虚线）。

• • 如果力是斜的，就把虚线沿着力的方向向两端延长。
• • 动力、阻力要分别画作用线。

3️⃣ 从支点引垂线

用三角板的直角边，从支点向力的作用线作垂线（画实线），在垂足处标上直角符号“┐”。

4️⃣ 标出力臂

从支点到垂足之间的线段用大括号“｝”或双箭头标注，写上 l₁ 或 l₂。

✅ 完成标准：力臂是一条线段，一端是支点，一端是垂足，中间有垂直符号。

三、手把手带你画两个经典例子

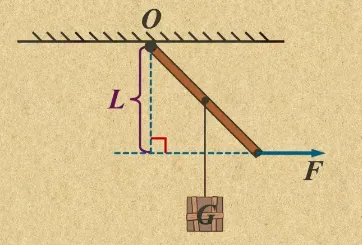

例1：画力臂

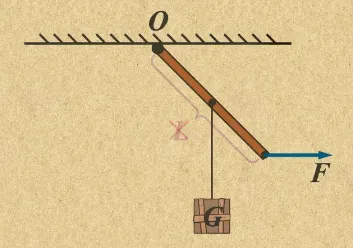

错误画法：支点 O 未到力作用线

例2：画力

画法步骤：（1）过力臂端点作力臂的垂线，力的作用点在该线与杠杆的交点上（2）找力的方向，动力与阻力“同侧异向，异侧同向”

例3：画力，并找最小力

画法步骤：（1）找杠杆上离支点最远的点A，为力的作用点（2）过点A作OA的垂线，为力所在直线（3）找力的方向，，动力与阻力“同侧异向，异侧同向”

四、总结

1. 1. 力臂是垂线段，不是连线。
2. 2. 作图必须包含：支点、力的作用线（虚线）、垂线段（实线）、直角符号、大括号（或箭头）、力臂符号。
3. 3. 无论力朝哪个方向，都从支点向力的作用线作垂线。
