卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第1张图片-四季读书网
为保证高品质大赛赛题,请记得关注&机械客栈~
Thank you for watching
校赛:3–4 月,校内选拔→省赛:5 月底(5/29–30),现场实操,按比例晋级→国赛:7 月底–8 月初(7/31–8/3),全国总决赛。
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第2张图片-四季读书网

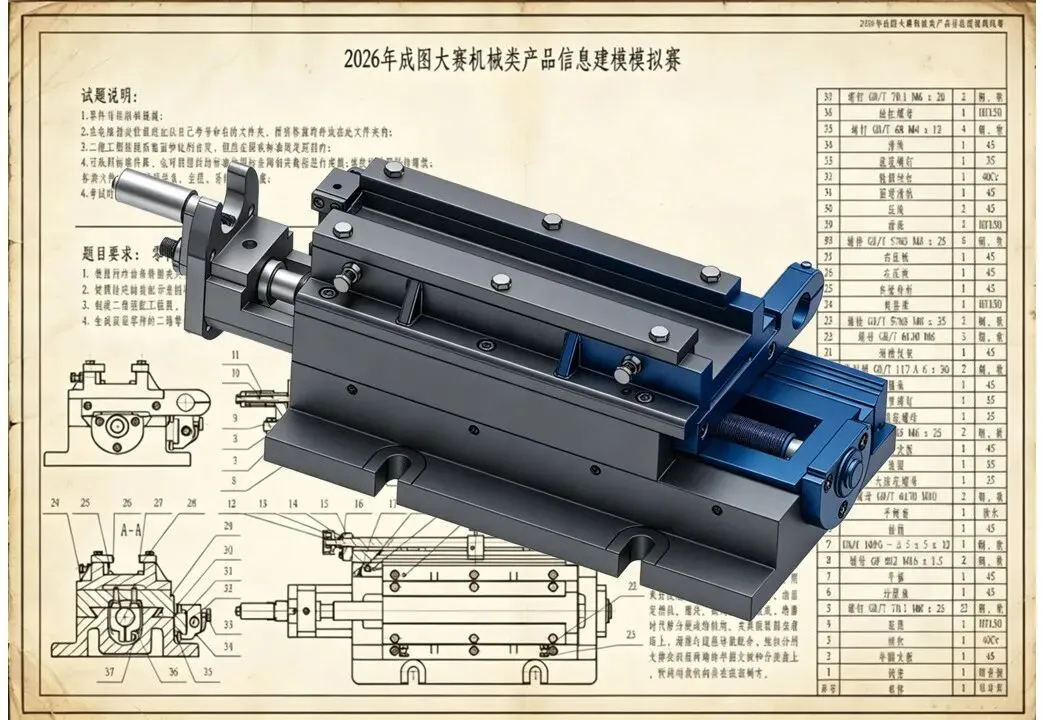

齿条磨削夹具

卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第3张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第4张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第5张图片-四季读书网

工作原理:

此夹具包括三个部分:一是定位夹紧机 构,由夹具座、左、右压板组成,用来 定位夹紧工件。二是分度进给机构,由 底座、滑座、丝杠、分度盘等组成,用 来分度进给。三是微调对表机构,由固 定滑轨、滑块、微调丝杠等组成,精磨 时代替分度进给机构。夹具座紧固在滑 座上,滑座与底座导轨配合,丝杠分别 支撑在底座两端的半圆支板和分度盘上 ,微调对表机构装在底座侧方。
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第6张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第7张图片-四季读书网
赛题任务:
1.根据所给齿条磨削夹具各个零件图样,创建其三维模型,每个零件模型对应一个文件,文件名称即为该零件序号 ;
2.按照给定的装配示意图将零件三维模型进行装配,以“齿条磨削夹具”命名;

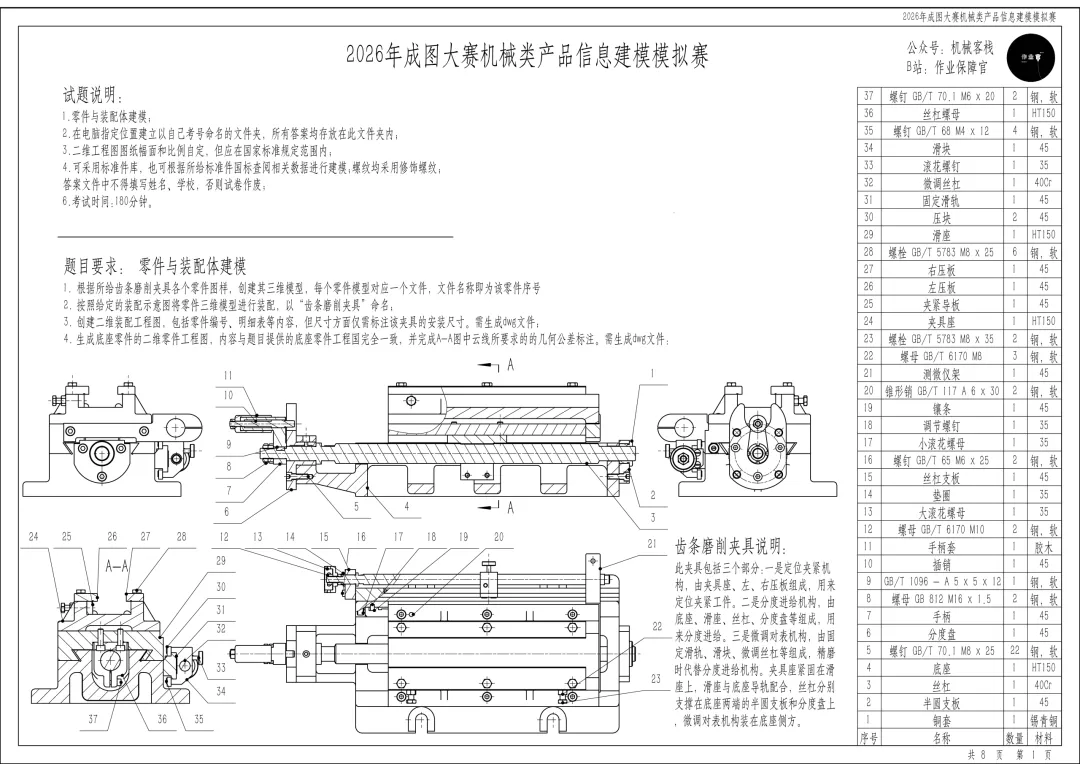

3.创建二维装配工程图,包括零件编号、明细表等内容,但尺寸方面仅需标注该夹具的安装尺寸。需生成dwg文件;

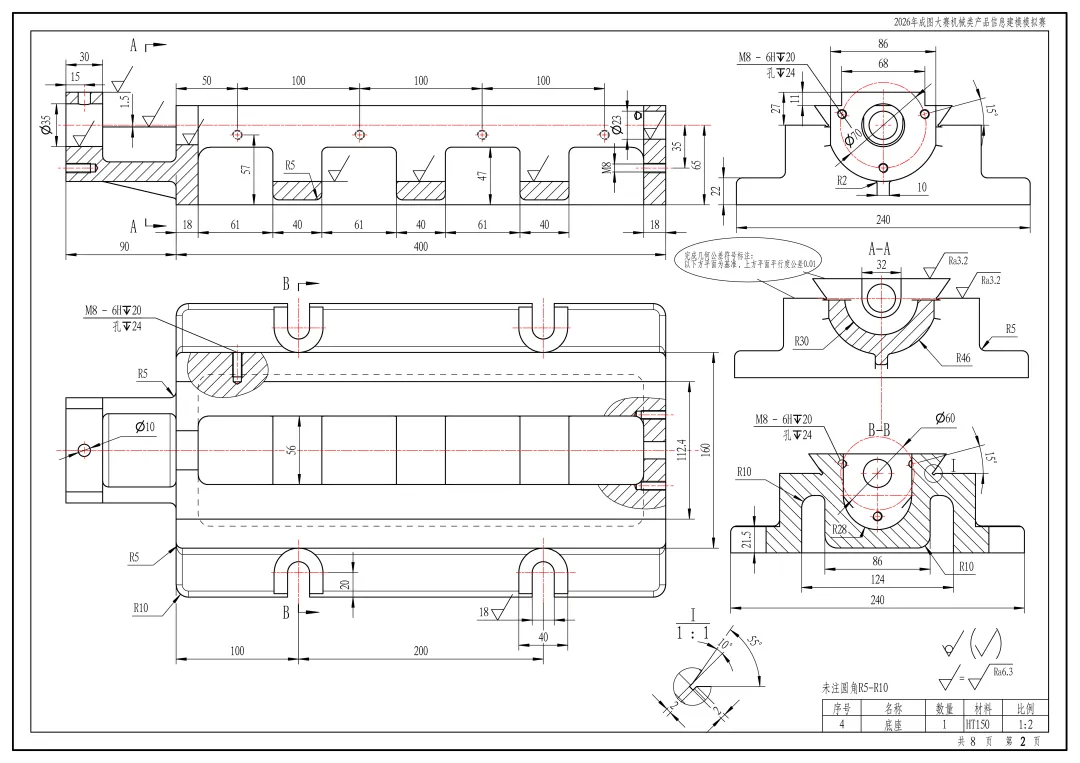

4.生成底座零件的二维零件工程图,内容与题目提供的底座零件工程图完全一致,并完成A-A图中云线所要求的的几何公差标注。需生成dwg文件:
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第8张图片-四季读书网
5月

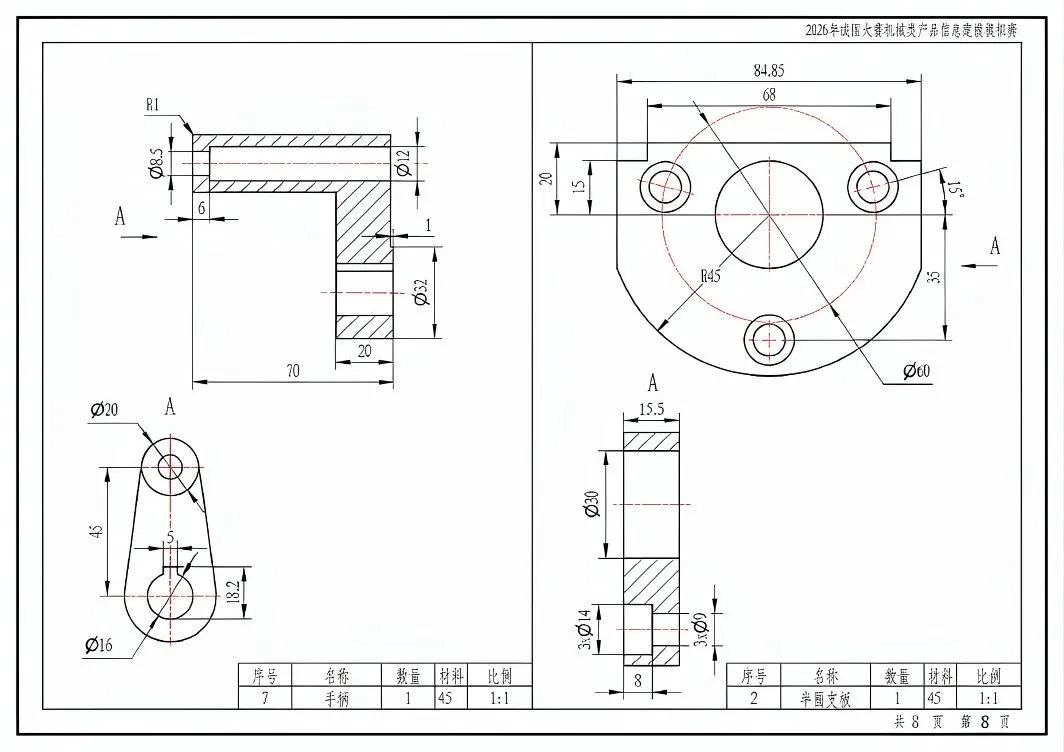

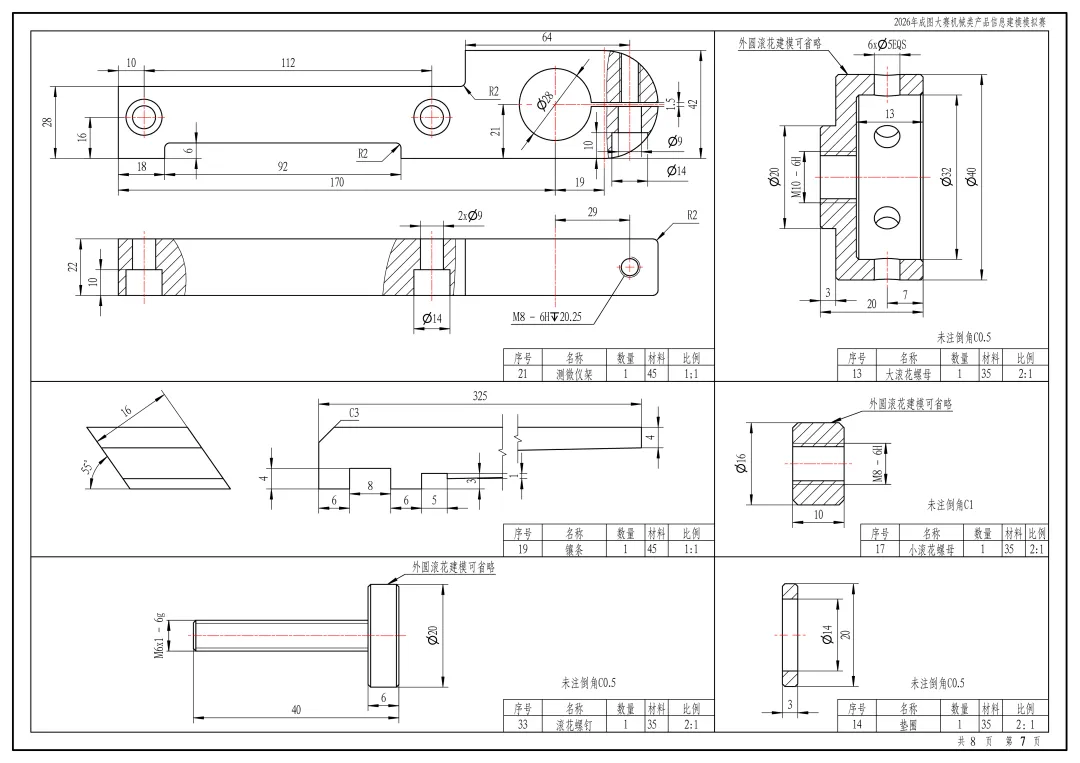

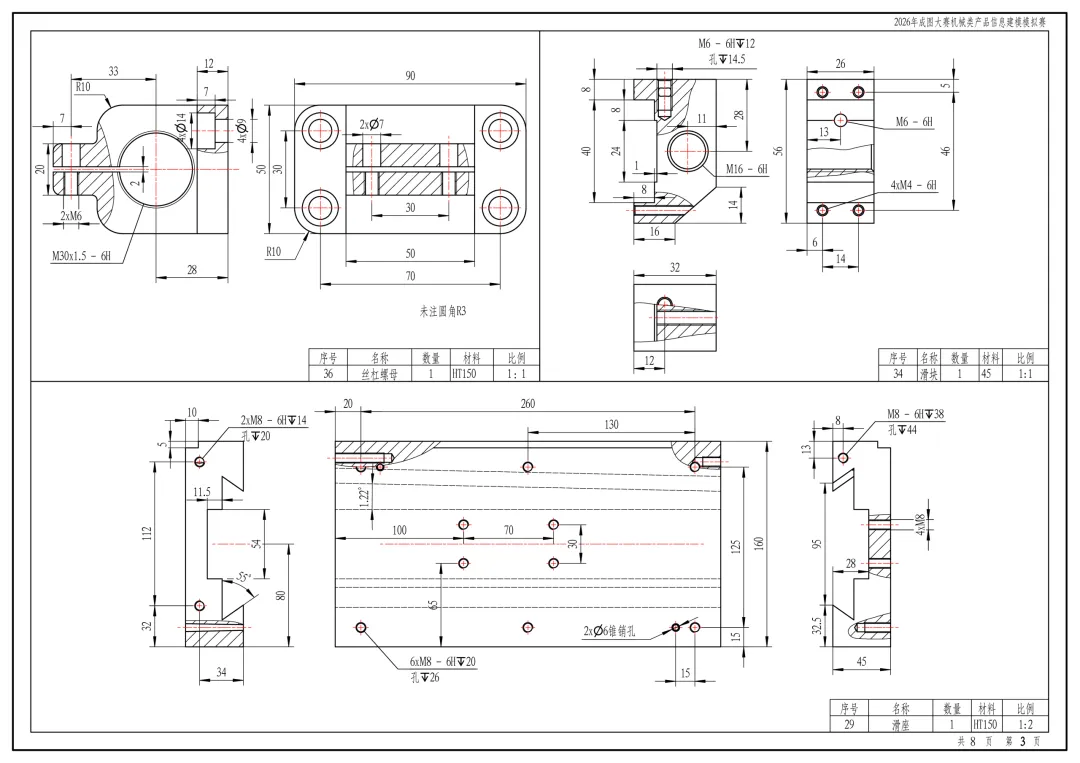

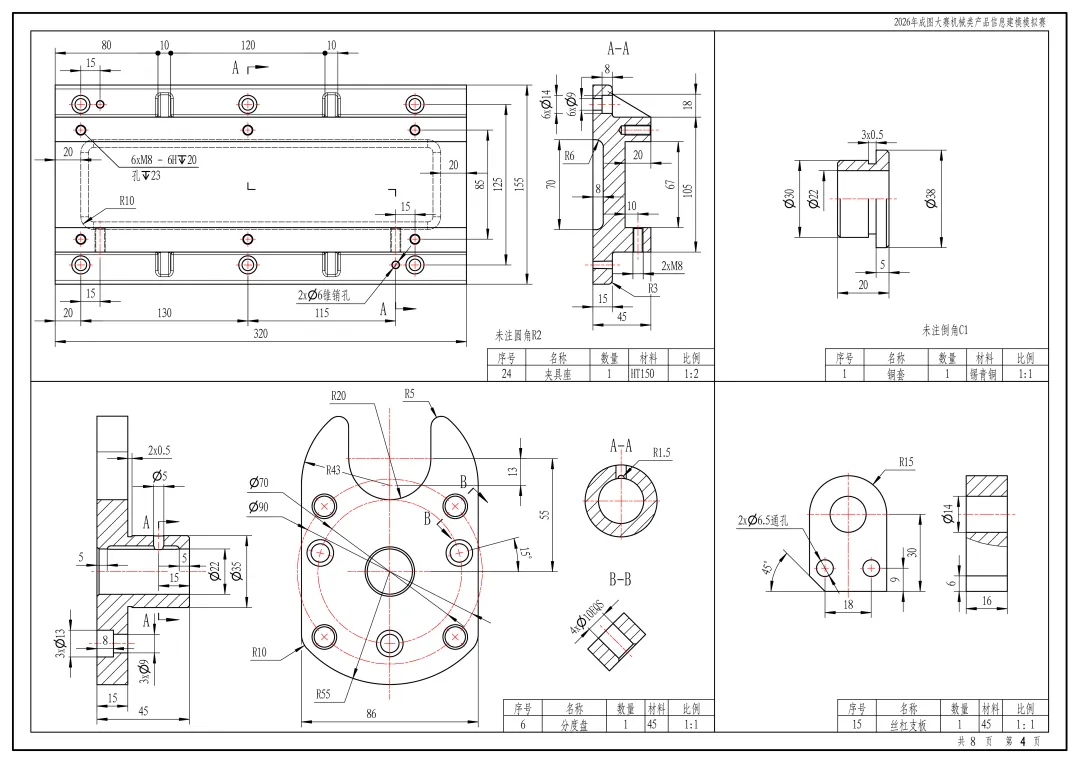

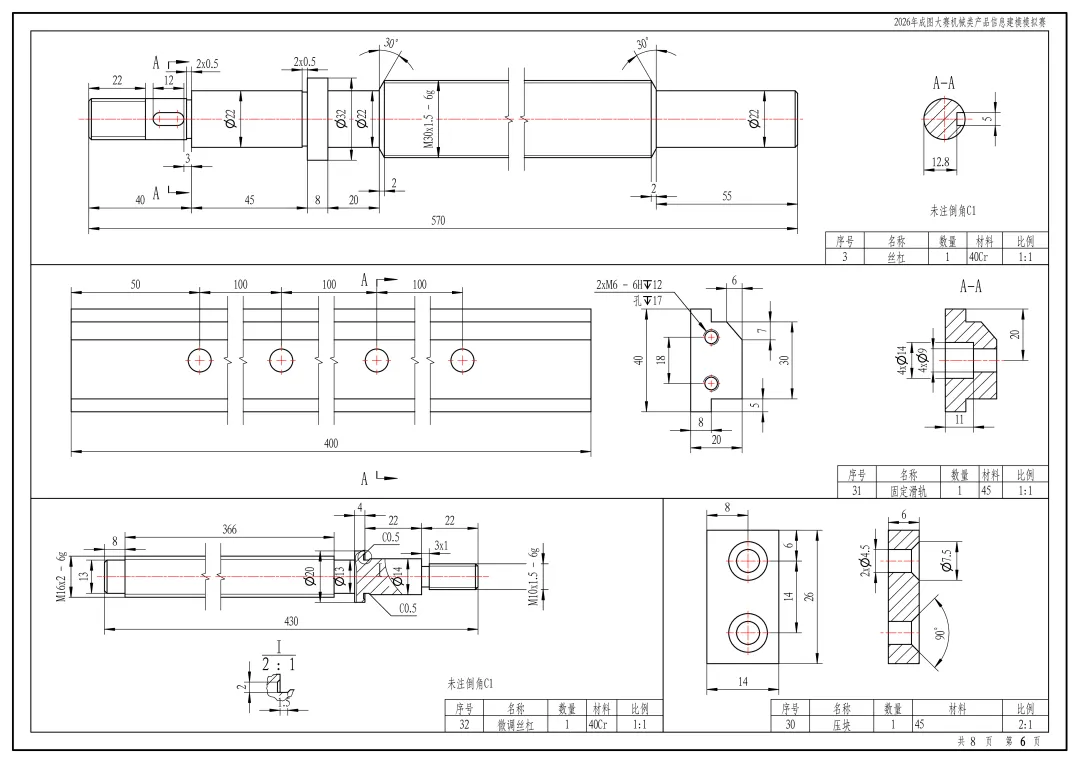

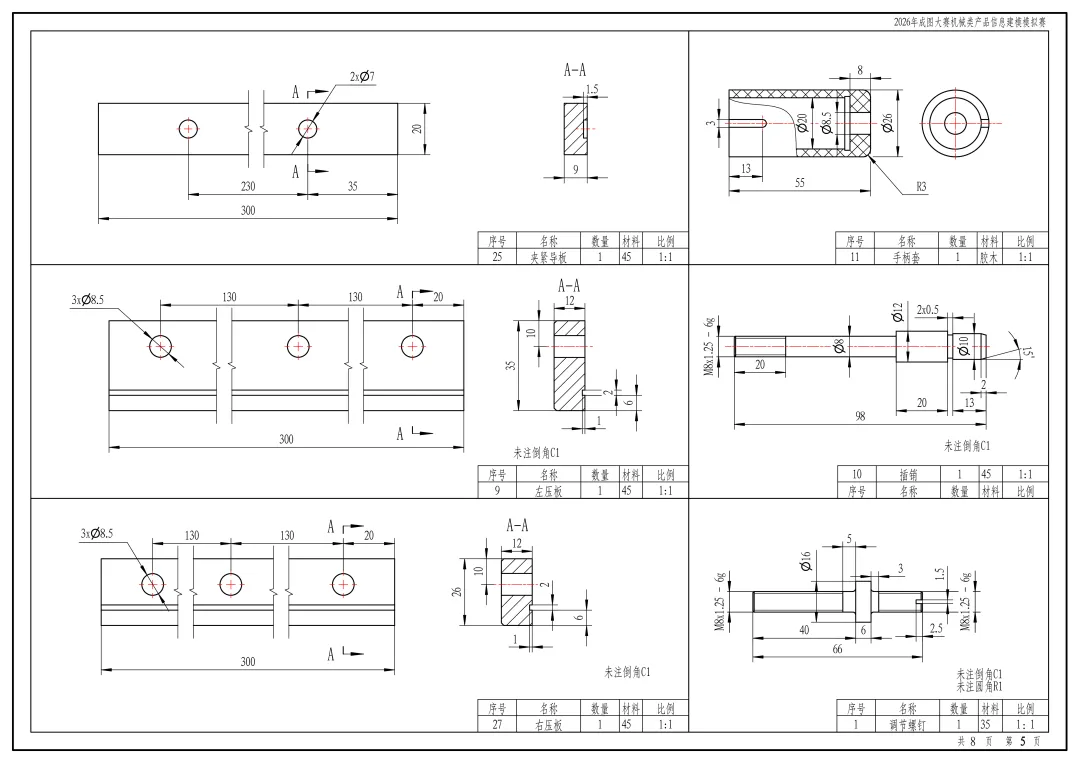

模型图纸:
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第9张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第10张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第11张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第12张图片-四季读书网
3D转工程图零件
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第13张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第14张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第15张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第16张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第17张图片-四季读书网
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第18张图片-四季读书网
试题说明:
 1.零件与装配体建模;
2.在电脑指定位置建立以自己考号命名的文件夹,所有答案均存放在此文件夹内;
3.二维工程图图纸幅面和比例自定,但应在国家标准规定范围内;
4.可采用标准件库,也可根据所给标准件国标查阅相关数据进行建模;螺纹均采用修饰螺纹;
5.答案文件中不得填写姓名、学校,否则试卷作废;
6.考试时间:180分钟。
卡伦特真题“齿条磨削夹具”——十九届成图大赛 机械类-第19张图片-四季读书网
