第二部分通用技术（共50分）
一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1. 如图所示为外骨骼机器人系统，可以帮助肢体受伤病人进行行走康复训练，也可以帮助正常人实现高速或负重行走。下列分析不恰当的是（）
A. 帮助工人轻松搬运重物，体现了技术可以解放人
B. 外骨骼机器人应用仿生学、人体工学、传感器技术，体现了技术的综合性
C. 通过对患者髋、膝关节提供助力完成康复训练，提高康复训练效率，体现了技术的实践性
D. 外骨骼机器人的设计促进了相关技术的革新
【答案】C
2. 对如图所示便携式干衣机的分析和评价合理的是（）
A. 能装下10至12件衣服，并快速烘干，体现了人机关系的高效目标
B. 体积小，可折叠，少占空间，主要是从“环境”的角度考虑
C. 搭载升级涡轮热风循环系统，体现了设计的技术规范原则
D. 应用智能感应技术，精准感知衣服的干湿程度，自动调节风速，实现了人机关系的信息交互
【答案】B
3. 小明想为自家院子的大门设计一个锁扣，院门打开时，锁扣M能拉住门下方的锁环N，防止其自动关闭；关门时，需完成先推后拉的动作，锁环才能脱离锁扣。如图所示，H处是铰连接，锁环可以适当上下晃动。下列对锁扣M结构设计中，能可靠实现这一功能的是（）
【答案】A
4. 如图所示为小明绘制的几种不同工件的剖视图，主视图不符合投影关系的是（）
【答案】B
在通用技术实践室，小明用两块大小合适表面平整的长方形钢板加工如图所示的零件，请完成以下小题。
5. 下列说法合理的是（）
A. 划线时需要用到圆规
B. 锯割硬度较大的钢板时，选择锯齿较细的锯条
C. 锉削时，锉刀表面沾满铁屑，可以用手直接拍打锉刀清除铁屑
D. 加工腰型孔时，需用中Φ8mm的麻花钻头连续钻孔三次
【答案】B
6. 小明设计了下列加工流程，其中能按尺寸标注较高精度完成该工件加工的是（）
A. 划线→钻孔→锯割→锉削→焊接
B. 划线→锯割→锉削→焊接→划线→钻孔
C. 划线→锯割→钻孔→焊接→锉削
D. 划线→焊接→划线→钻孔→锯割→锉削
【答案】D

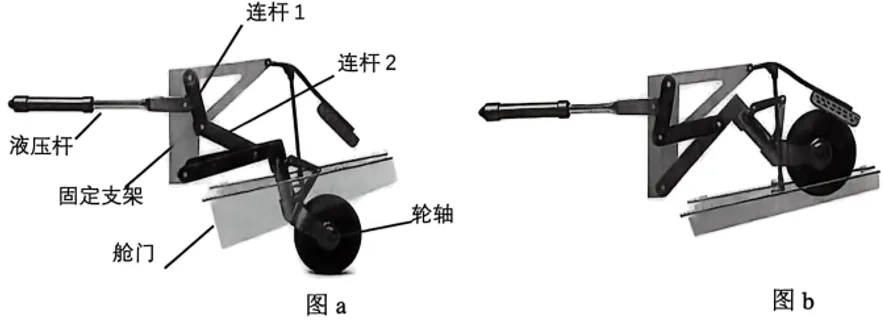

7. 如图所示，图a到图b是某飞机起飞时，起落架轮胎升起自动关闭舱门的过程。分析该过程中各部件的受力情况（）
A. 液压杆受拉，连杆1受拉，轮轴受剪切B. 液压杆受压，连杆1受弯曲，轮轴受弯曲
C. 液压杆受拉，连杆1受弯曲，连杆2受拉D. 液压杆受压，连杆1受拉，连杆2受压
【答案】C
猎鹰9号可回收火箭通过导航定位、动力控制、回收执行三大子系统协同工作，其回收阶段流程为：导航系统通过GPS+惯性传感器获取火箭高度、速度数据、飞行姿态，传输至主控制器；主控制器将获取数据与预设着陆点坐标比对，计算推进剂剩余量与推力需求，向发动机发送点火指令；发动机反推减速，箭体姿态调整机构配合保持垂直姿态，完成回收。请完成以下小题。
8. 下列对猎鹰9号回收系统的分析，不恰当的是（）
A. 计算推进剂剩余量与推力需求要依靠数学模型
B. 发动机推力不足影响火箭回收的成功实现，体现了系统的整体性
C. 先确保推进剂充足再调整推力大小，体现了系统分析的综合性原则
D. 惯性传感器的灵敏度是着陆精度优化的影响因素
【答案】C
9. 关于猎鹰9号回收控制系统的描述，正确的是（）
A. 姿态调整机构是执行器
B. 惯性传感器是该控制系统的控制器
C. 发动机接收到的推力指令是该系统的输出量
D. 预设着陆位置坐标调整是控制系统的干扰因素
【答案】A
10. 如图所示为开门防盗报警电路，小明想在面包板上搭建实验电路，在选择元器件时，下列选项中不需要的用到的是（）
【答案】C
11. 如图所示的逻辑电路中，A、B为输入信号，F为输出信号，下列输入与输出之间波形关系正确的是（）
【答案】D
12. 如图所示是小明设计的温控电路，当温度低于下限时，继电器吸合，开始加热；当温度达到上限时，继电器断开，停止加热；其中R2=R3。下列说法正确的是（）
A. Rt是负温度系数热敏电阻B. 继电器吸合瞬间，三极管V1截止
C. 若要调低下限，可调小Rp2D. 调大Rp3，上限温度调低
【答案】D
二、综合题（本大题共3小题，第28小题8分，第29小题10分，第30小题8分，共26分。各小题中的“”处填写合适选项的字母编号）

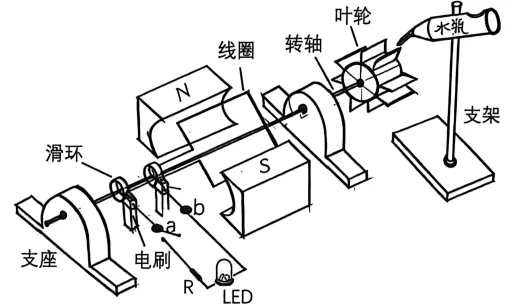

13. 小明利用自己学习的科学知识制作了一个简易水力发电模型，该系统由水力支架、发电机、叶轮等组成。请完成以下任务：
（1）为方便调节水瓶的高度和倾斜角度，水瓶与支架之间的连接件最合适的是
（2）该模型属于
A. 概念模型B. 草模C. 功能模型
（3）在通用技术实践室加工叶轮，以下材料中最不合适的是
A. 实木板B. 亚克力板C. 塑料板D. 记忆合金
（4）小明在电极a、b之间接上发光二极管进行测试，发现灯光闪烁，下列方法能增加闪烁频率的是
A. 增加水瓶的高度
B. 减小电阻Ｒ的阻值
C. 在电极a、b之间增加电容与发光二极管并联
D. 在电极a、b之间增加由多个二极管组成的整流电路后接入发光二极管
【答案】（1）C（2）C（3）D（4）AD
14. 如图a所示是食堂楼梯间的气窗，由于位置比较高，无法直接用手开启窗户。小明想设计一个手摇开启装置，摇手水平转动时，装置A、B通过内部传动结构将力传递到C构件，实现玻璃窗的开合。A、B装置之间通过传动轴连接，B装置的内侧有一个尺寸为200mm×10mm的开口槽如图b，Ｃ构件侧面有一个Φ5mm的圆孔。请你帮助小明设计A、B装置内部的传动结构以及和C构件之间的连接件，设计要求如下：
（a）通过摇手正反转，实现气窗的开合；
（b）摇手停止摇动时，窗户能自动锁定；
（c）A、B装置的内部机械结构传动灵活；
（d）B装置与C构件连接可靠；
（e）不能对A、B装置外壳进行加工。
请完成以下任务：
（1）请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图，简要说明方案的工作过程；
（2）在草图上标注主要尺寸；
（3）装置安装后，需要进行相关的技术试验。以下说法中正确的是
A. 摇动摇手，观察窗户能否实现开关B. 用力拉扯摇手，测试摇手强度
C. 对设计的内部结构进行计算机建模试验D. 反复摇动摇手，测试使用寿命
【答案】（1）装置A内实现转动方向改变，竖直转动变水平转动；装置B内实现运动方式改变，转动变直线运动；能自锁，两个装置内部有一处实现自锁即可，蜗轮蜗杆或丝杆滑块；连接构件C；窗户能实现开合；（2）安装孔中Φ8mm，，构件厚度不超过10mm，移动距离不超过200mm，尺寸标注合理即可。
（3）A

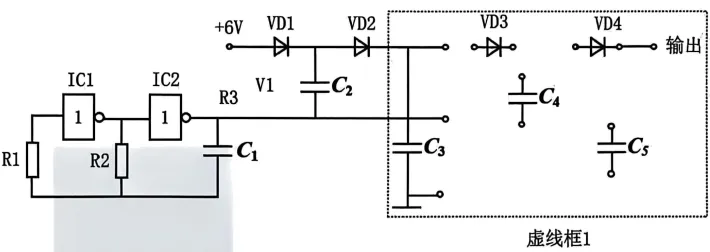

15. 如图所示是小明设计的倍压升压电路。当电源电压不足以提供用电器电压时，通过振荡电路向电容充电，实现输出电压提升（二极管导通电压约为0.7V）。请完成以下任务：
（1）影响振荡电路振荡频率的电容是
A. C1B. C2C. C3
（2）输出电压稳定后，输出端电压约为
A. 4.6VB. 10.6VC. 12V
（3）若想让电压升得更高，可以增加升压部分，请帮小明在虚线框1中增加一组升压电路；
（4）小明在调试时发现芯片IC1、IC2损坏，请你帮助小明在虚线框2中用555芯片完成振荡电路的搭建。
【答案】（1）A（2）B
（3）
（4）
