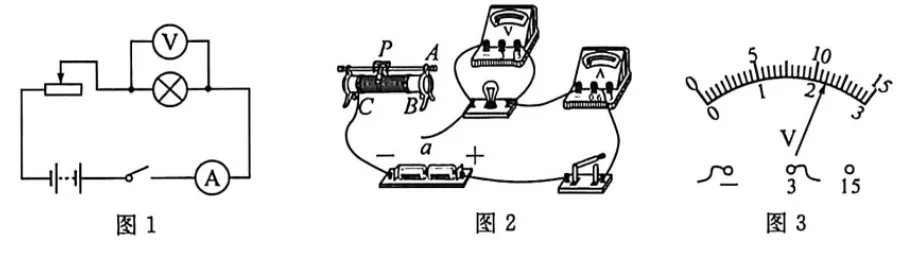

小科为测量小灯泡在不同发光情况下的电阻，设计了如图1所示的电路图。
图2是实物图。
①第4次实验中，电压表拥针位置如图3所示，其示数为2.2V。
【电压表的读数】

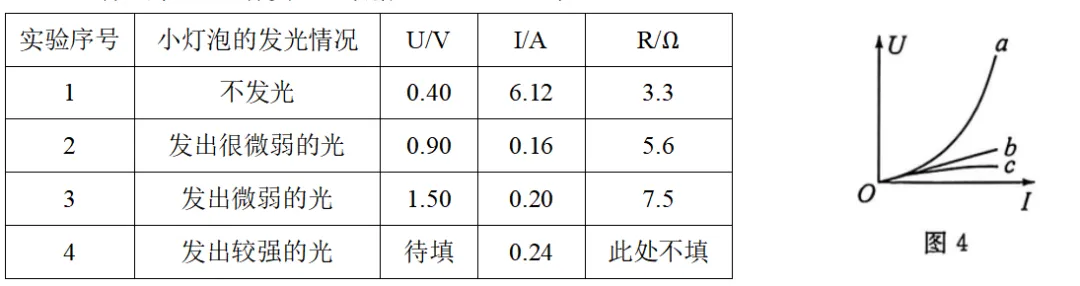

②分析数据，发现小灯泡在不同发光情况下的电阻是变化的，小灯泡的U﹣I图像与图4中的 a（填“a””b”或“c”）相似。
【根据表格数据确定灯泡灯丝电阻随电压的变大而变大，即电压与电流的比值要随电压的变大而变大】

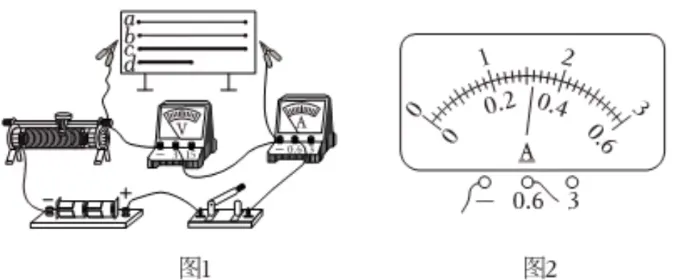

图1是研究“影响导体电阻大小的因素”的实验装置。实验中用四根电阻丝作被测导体，将电阻丝两端接入电路后，通过调节滑动变阻器，保持电阻丝两端电压相同，进行测量并记录，数据列于下表。
康铜丝 | |||||
镍铬丝 | |||||
镍铬丝 | |||||
镍铬丝 |
请回答:
(1)将电阻丝a的两端接入电路，闭合开关后，电流表指针位置如图2所示，其示数为 0.32 安。
【电流表的读数】
(2)为研究导体电阻大小与横截面积的关系，可选择实验组 2和3 进行对比。
【实验对照组的选择】
(3)实验得出，导体电阻大小与导体的材料、长度和横截面积有关。此外，导体电阻还与温度有关。

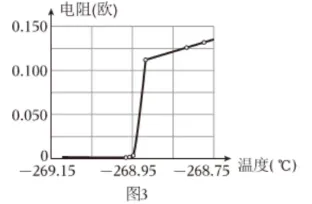

①科学研究发现某种金属电阻和温度的关系如图3所示。描述该金属电阻在降温过程中的现象:该金属的电阻随温度的降低而减小，-268.95℃时电阻突然趋于0。
【题目要求：降温过程，对照图3等及-268.95℃时的特殊变化；答题过程容易忽略这些点导致失分，本题属于较难题】
②探索新材料是高科技研究领域中永恒的主题之一。若常温下某种新材料的电阻为零，该新材料可用于制造 导电线（电动机）等 (写出一种)，以减少能量损耗。
【本题主要是根据题目给定的常温下某种新材料的电阻为零答题，只要是不需要电流热效应的地方都可以】
(2023·杭州)

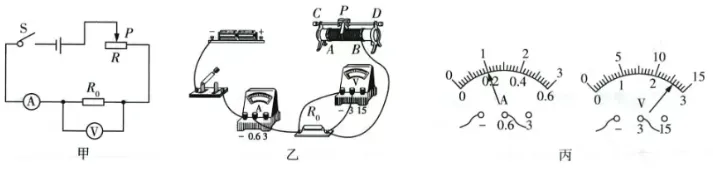

小金用如图甲所示电路测某导体的电阻。回答下列问题:
(1)用笔画线代替导线在图乙中完成实物图的连接。
【滑动变阻器的连接方式：一上一下】
(2)闭合开关，当滑动变阻器的滑片移到某一位置时，电流表和电压表的指针位置如图丙所示，则被测导体R0的电阻为13 欧。
【电表的读数与电阻的计算】
(3)为减小实验误差,需进行多次测量。当图乙所示滑动变阻器的滑片P从A端向B端移动时，电压表的示数将 变大 (选填“变大"或“变小")。
【电路电阻的变化与串联电路用电器分压分析】
小结：
中考电学实验题以教材中“研究欧姆定律、伏安法测电阻、伏安法测电功率为背景的试题”，主要考查方向:
1.电路的连接：
电压表，滑动变阻器的连接
2.电路故障分析：
主要是用电器的短路和断路判定
3.电表的读数与简单数据处理
4.控制变量的结论描述
5.实验结论的应用
6.根据实验数据、图表、图像处理相关生活、生产等实际问题（能力考查）
