电路图有时只是换了画法，孩子就认不出原来的连接。
今天把本章练习连起来做：既要说清电流能走哪条路，也要核对开关控制谁，读数又来自哪一套刻度。
一、沿着导线，把接法说清

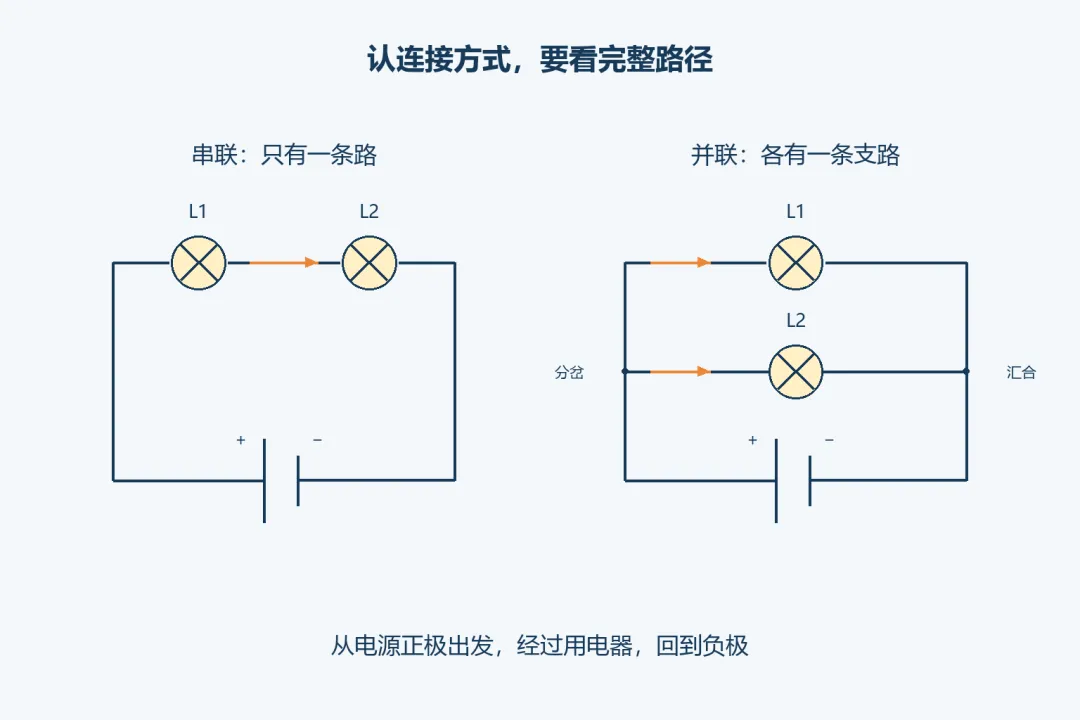

看两只灯时，先把电源正、负极找出来，沿导线追踪完整回路。只有一条经过两灯的通路，才是串联；两灯各占一条支路、两端分别接到同一对点上，才是并联。画得上下分开，不能直接当成两条支路。

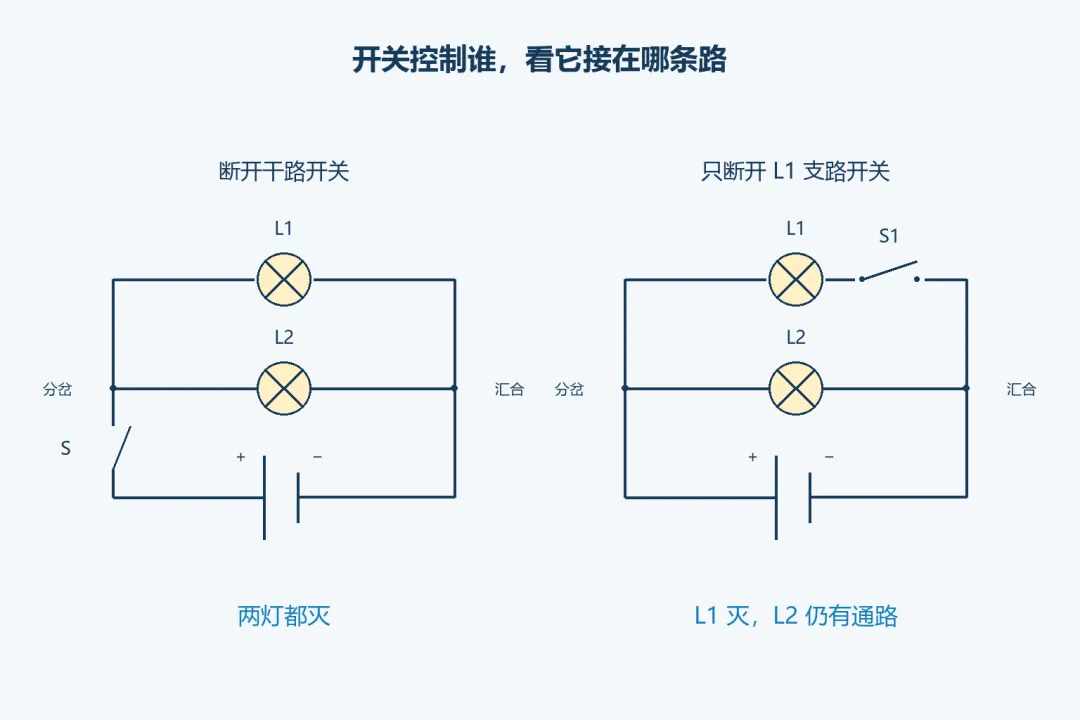

开关的作用也跟着路线走。干路开关切断时，所有支路都受影响；支路开关只切断相应道路。下面的门禁和报警装置题，就是把这两种关系放进不同场景里。
二、再把电流和测量位置对应

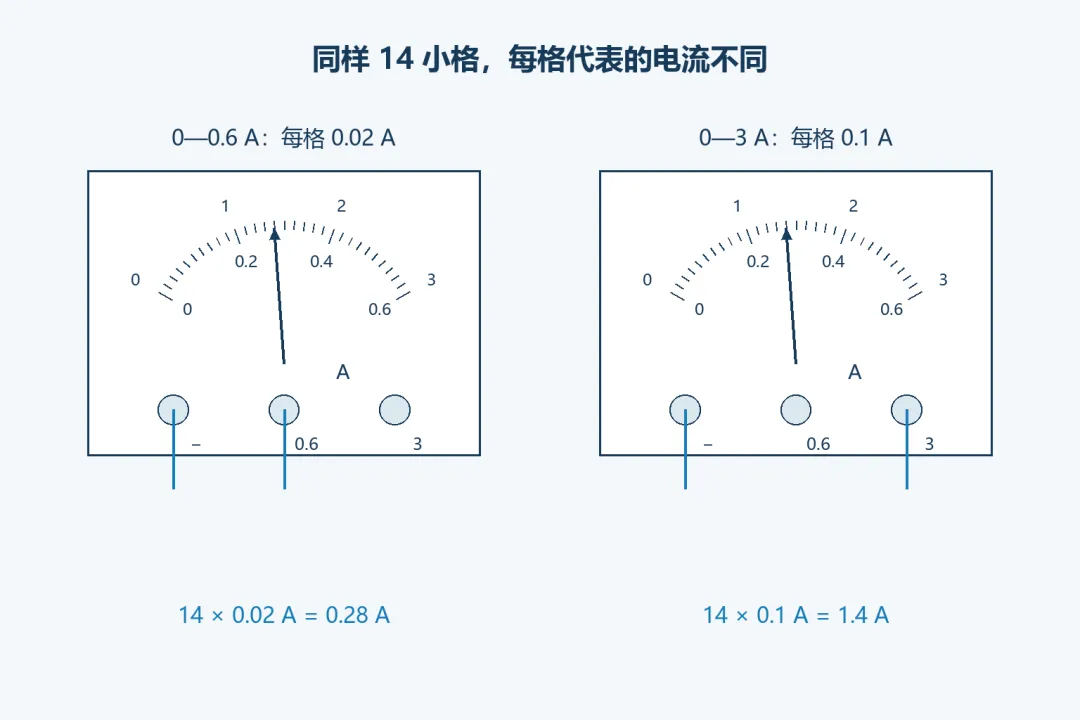

测量时，电流表串入哪一条路，就读那条路的电流。接线柱决定量程，量程决定每小格表示多少电流；不能只盯着指针，忘了表接在哪里。
串联电路中，各处电流相等；并联电路中，干路电流等于各支路电流之和。做下面各题时，把答案的依据一起说出来：是完整通路、开关条件，还是接线柱和刻度。
让孩子做下这几道题（12道）
基础题

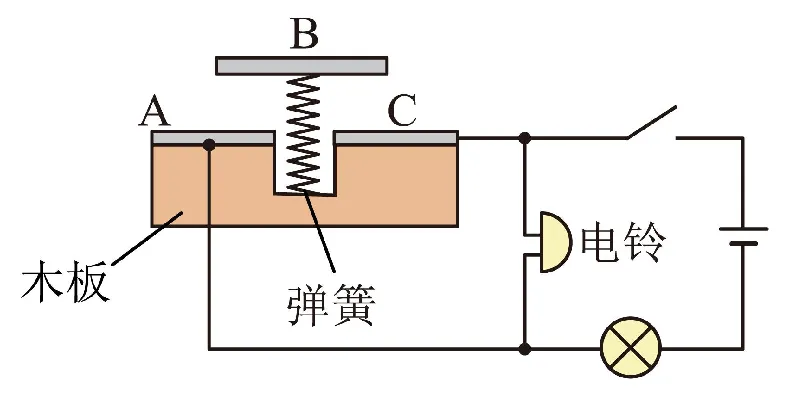

1. （2026·天津）有一种具有报警功能的文物展示台。若其结构如图所示，将文物放在金属片B上，弹簧被压缩，B与金属片A、C相连通，闭合开关后（ ）
A．灯亮铃响
B．灯不亮铃响
C．灯亮铃不响
D．灯不亮铃不响

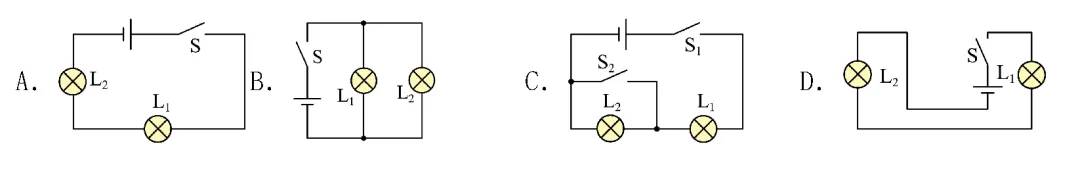

2. （2026·四川凉山）如图所示的电路图中，闭合开关后灯泡L₁与L₂并联的是（ ）

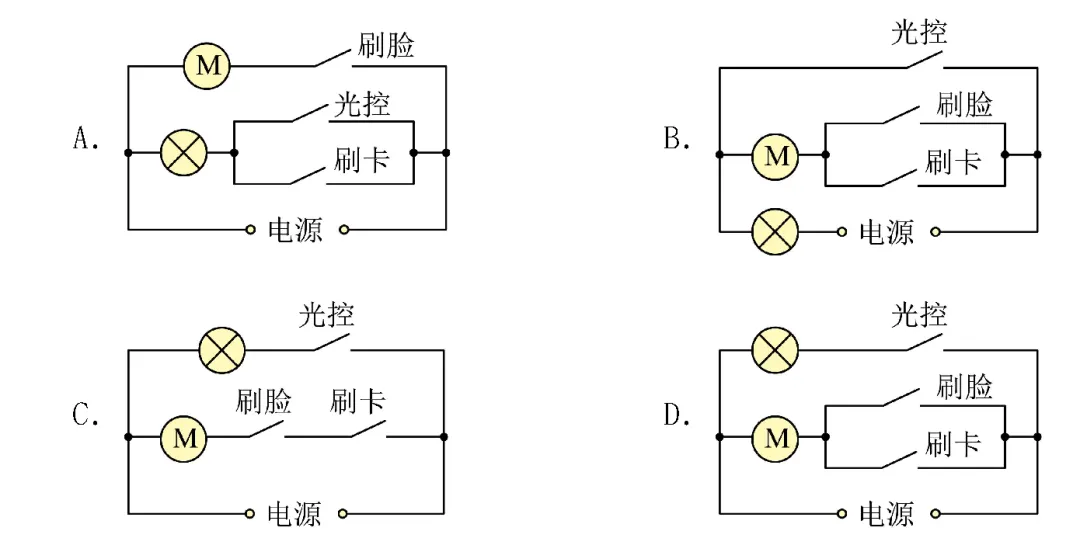

3. （2026·四川遂宁）小明根据小区门禁功能设计模拟电路。要求：光线较暗时，光控开关闭合，照明灯亮；刷脸或刷卡成功时，对应开关闭合，电动机M工作，门禁开启。符合以上设计要求的电路是（ ）

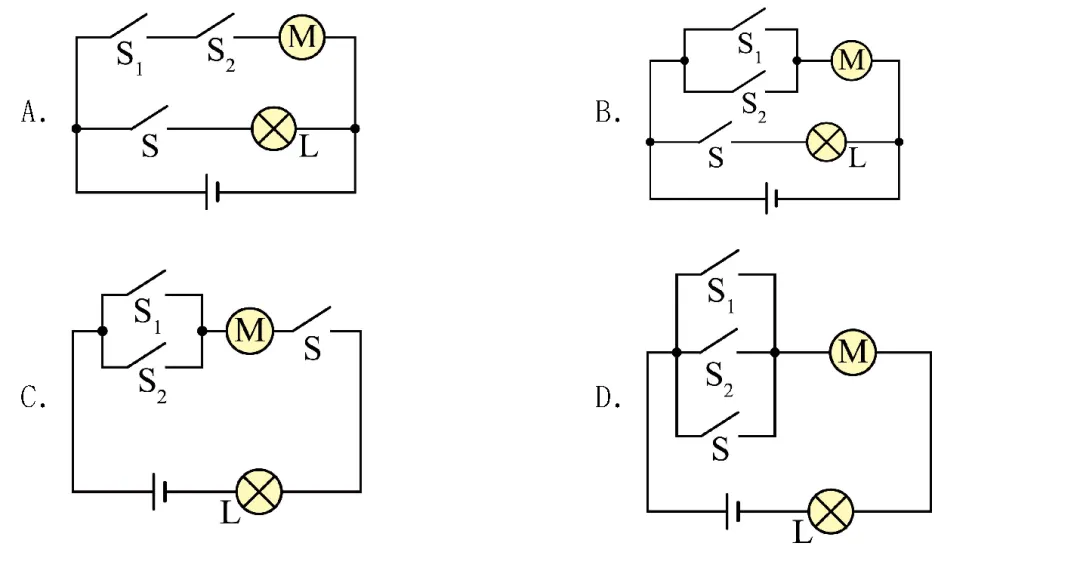

4. （2026·四川广安）四月春假期间，同学们外出参观某科普基地。入场检票口设有双重核验装置：刷通行券成功则开关S₁闭合；核实学生身份成功则开关S₂闭合。只有两次核验都通过，检票口才驱动电机M启动放行。检票处智能补光灯L由光控开关S控制：光线昏暗时光控开关S闭合，补光灯L发光；光线充足时光控开关S断开，补光灯L熄灭。图中的电路设计符合上述要求的是（ ）
5. （2026·四川眉山）交通规则，人人遵守。马路口的交通信号灯正常工作时，红灯、绿灯和黄灯交替亮灯，它们之间连接方式是________联，信号灯发光主要是将电能转化为________能。

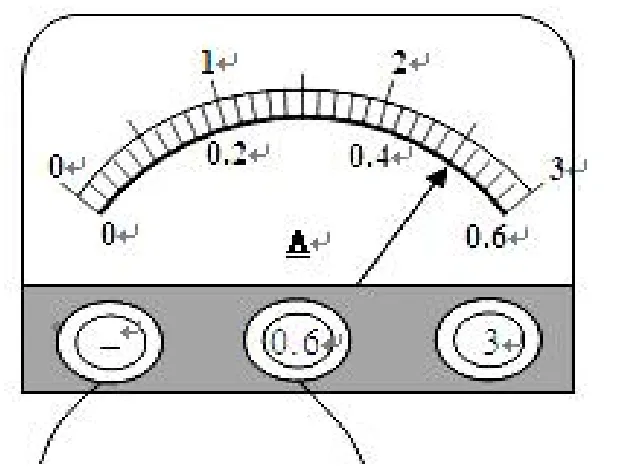

6. （2018·江苏镇江）如图所示的电流表示数为_________A.

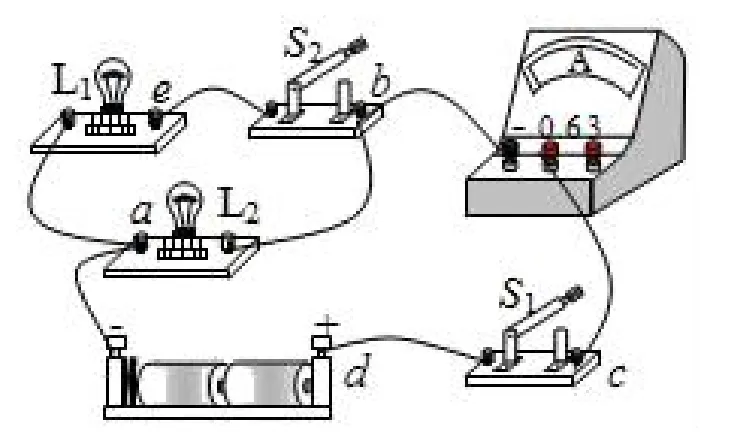

7. （2018·北京）如图所示的电路中，闭合开关s₁、s₂，电流表、灯泡L₁和L₂均能正常工作．则下列说法正确的是（ ）
A．开关s₁闭合，s₂断开，电源外部电流流向为a→b→c→d
B．开关s₁、s₂都闭合，灯泡L₁和L₂并联
C．开关s₁、s₂都闭合，通过灯泡L₁的电流一定大于通过灯泡L₂的电流
D．闭合s₁、s₂中任意一个开关，都会有灯泡发光
8. （2021·山东济宁市）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
中档题
9. 小林把两只规格不同的灯泡串联，测得灯泡L₁前的电流为0.18 A。在电路稳定工作时，L₁、L₂之间和L₂后面的电流分别为多少？能否说电流通过L₁后被消耗了一部分？
10. 两只灯泡并联，测得干路电流为0.60 A，通过L₁的电流为0.24 A。通过L₂的电流是多少？若L₁支路断开，且L₂的工作状态保持不变，剩余干路电流是多少？
11. 一个低压报警装置有两个开关S₁、S₂和一个电铃。设计甲要求两个开关都闭合时电铃才响；设计乙要求任意一个开关闭合电铃都响。分别说明两个开关应怎样连接，以及它们与电铃的连接关系。
12. 两只小灯泡L₁、L₂串联在低压电源上正常发光。现用一根导线跨接在L₁的两端。忽略导线电阻，哪只灯被短接？L₂所在的回路是否一定断开？这是否等同于把电源两极直接相连？
答案与解析
第 1 题：答案 C
解析：文物使B接通A、C，形成跨接在电铃两端的低电阻导线，电铃被短接。灯泡仍在完整回路中，所以灯亮而铃不响。不是整条电路都断开。
第 2 题：答案 B
解析：B图中两灯各占一条支路，两端分别接在同一对连接点上。A、D都只有一条经过两灯的通路；C在两开关闭合时将一只灯短接，不符合两灯并联正常接入的要求。
第 3 题：答案 D
解析：刷脸或刷卡任一成功都能开门，所以两开关并联后与电动机串联；光控开关只控制照明灯，照明支路与电动机支路并联。D保留了独立照明和两种开门途径。
第 4 题：答案 A
解析：电动机要在两次核验都通过后才工作，因此S₁、S₂串联在电动机支路；补光灯由S独立控制，其支路与电动机支路并联。A同时符合这两组条件。
第 5 题：答案 并；光
解析：红、绿、黄灯能够按控制要求分别工作，对应并联支路；信号灯发光时主要把电能转化为光能。不能仅根据多灯亮灭的时间判断连接方式。
第 6 题：答案 0.5 A
解析：接入的是“−”与“0.6”接线柱，选用0—0.6 A量程；每小格为0.02 A。指针位于0.4 A后第5小格，读数为0.4 A＋5×0.02 A＝0.5 A。
第 7 题：答案 B
解析：两开关都闭合时，两灯分别接在相同两点之间，属于并联。只闭合s₁时只有L₂所在通路接通；电源外部电流从d经c、b到a。两支路灯泡规格未知，不能断言哪条电流更大；只闭合s₂时干路仍断开。
第 8 题：答案 等于；串联电路中电流处处相等。
解析：两灯串联，电流只能沿同一回路依次通过，所以通过两灯的电流相等。灯泡亮暗由实际功率决定，不能把较亮直接解释成电流较大。
第 9 题：答案 0.18 A；0.18 A；不能。
解析：串联电路中各处电流相等，两灯规格不同也不改变这个规律。用电器消耗电能，并不是把电流沿途消耗，所以两处电流仍为0.18 A。
第 10 题：答案 0.36 A；0.36 A。
解析：并联干路电流等于各支路电流之和，所以I₂＝0.60 A−0.24 A＝0.36 A。L₁支路断开后不再有电流，L₂工作状态未变，干路只剩L₂这一路，电流就是0.36 A。
第 11 题：答案 甲：两个开关串联后与电铃串联；乙：两个开关并联后，整体与电铃串联。
解析：甲中任一个开关打开都应切断电铃的道路，所以两开关串联。乙要有两条可任选的控制途径，所以两开关并联；无论选择哪条途径，电流都必须经过电铃。
第 12 题：答案 L₁被短接；L₂所在回路没有因此断开；不等同。
解析：导线直接跨在L₁两端，电流可以经低电阻导线绕过L₁；L₂仍接入电源回路。电源两极之间还有L₂，因此这与直接把电源两极相连不同。实际操作要由老师指导并先断电接线。

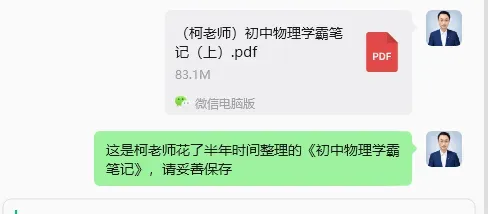

对了，我花了半年时间整理了一份《初中物理学霸笔记》，里面包含初中所有重要知识点和讲解。
