电学是初三物理的分水岭。同样是欧姆定律，基础题人人能上手，一旦结合开关切换、I-U图像，大量孩子就容易思路混乱、掉入命题陷阱。今天这道经典填空压轴，带大家看透考点、搭建稳定的解题思维。

各位家长、和同学：

在初三物理的学习里，电学一直是分水岭。很多孩子欧姆定律公式背得滚瓜烂熟，遇到多开关切换 + 小灯泡I-U曲线图的综合题，却频繁卡壳、反复丢分。

今天分享这一道中考高频经典压轴填空题，看起来只有两个空，命题人藏了多层考点，既能检验孩子的电路基本功，也最容易暴露思维漏洞。好题不在多，吃透一道，打通一类题型的解题逻辑。

一、先读懂命题底层逻辑

这道题一共考察三大核心能力：

✅ 动态开关电路分析（识别不同开关状态下的串并联、电压表测量对象）

✅ I-U图像信息提取（区分定值电阻、小灯泡的图像差异）

✅ 串联电路分压规律、电流规律的综合运用

很多学生的通病：看到灯泡就默认当成定值电阻计算，直接踩进本题最大的失分陷阱！

小灯泡灯丝电阻随温度变化，电压不同、亮度不同，电阻就会改变，它的I-U图像是曲线；而定值电阻阻值恒定，I-U图像是过原点的直线。这是电学图像题最核心的考点，也是很多课堂容易一笔带过的关键点。

二、读题技巧：做动态电路题，第一步永远不是计算

拿到这类开关切换题型，我们给学生固定审题步骤：

分状态，画等效电路图

把两种开关闭合情况拆开，分开分析，不混在一起看：

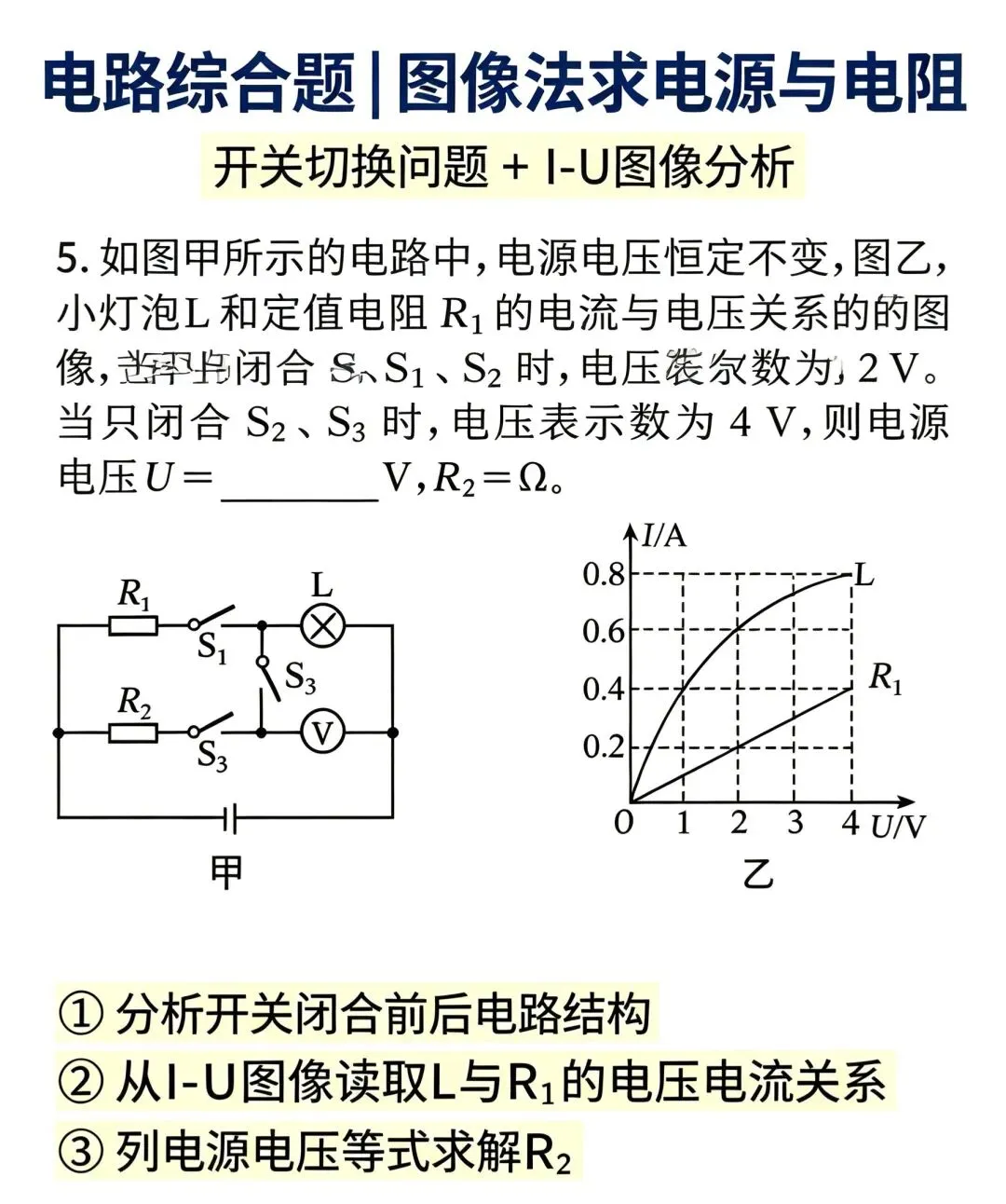

状态①：只闭合\boldsymbol{S_1、S_2}：R_1和小灯泡\text{L}串联，电压表测量小灯泡两端电压；

状态②：只闭合\boldsymbol{S_2、S_3}：R_2和小灯泡\text{L}串联，电压表依旧测量小灯泡两端电压。

划重点：两种独立串联场景，电源电压保持不变，这是列等式的根基。

看图识物，区分曲线和直线

看图口诀：直线定阻，曲线变阻

直线R_1：定值电阻，电压和电流成正比，任意一点都可以用R=\dfrac{U}{I}计算阻值；

曲线\text{L}：小灯泡，灯丝温度随电压升高而升高，电阻持续变化，不能提前算出一个固定电阻值套用全程，电压变了，就必须在图像上点对点读取对应的电流！

这是绝大多数孩子的丢分根源。

三、完整答题逻辑拆解（标准化步骤，孩子可以直接模仿）

① 当只闭合\boldsymbol{S_1、S_2}，电压表示数U_\text{L}=2\ \text{V}

对照图像中小灯泡L的曲线，电压2V时，对应的电流I=0.6\ \text{A}；

串联电路电流处处相等，所以定值电阻R_1的电流同样是0.6\ \text{A}；

再去R_1的直线图像查找：电流0.6A对应的电压U_1=6\ \text{V}；

电源总电压：\boldsymbol{U=U_1+U_\text{L}=6\ \text{V}+2\ \text{V}=8\ \text{V}}

② 当只闭合\boldsymbol{S_2、S_3}，电压表示数U_\text{L}'=4\ \text{V}

再次读取小灯泡图像：电压4V时，对应电流I'=0.8\ \text{A}；

R_2与灯泡串联，电流同样等于0.8A；

R_2分得的电压：U_2=U-U_\text{L}'=8\ \text{V}-4\ \text{V}=4\ \text{V}；

由欧姆定律：\boldsymbol{R_2=\dfrac{U_2}{I'}=\dfrac{4\ \text{V}}{0.8\ \text{A}}=5\ \Omega}

👉 最终答案：电源电压\boldsymbol{8\ \text{V}}，\boldsymbol{R_2=5\ \Omega}

四、底层答题心法｜一套流程搞定所有同类图像电路题

我们在课堂上，会要求学生牢牢记住这套解题框架，遇到同类型变式直接套用：

拆开关：分开每一种开关组合，单独画出等效电路，理清谁和谁串联、电压表测谁；

看图像：分清定值电阻、小灯泡，牢记小灯泡电阻可变，点对点取U、I；

用规律：串联等流分压，抓住电源电压不变这个不变量；

列式计算：不凭感觉估算，所有数据从图像里面精准读取。

很多老师只教孩子算出答案，而我们更看重思维模型的搭建。

一道压轴题的价值，从来不是填上两个空。如果只听懂这一道，换个变式又不会，那只是短暂记住答案；

教会孩子“翻译题干文字→转化电路模型→读取图像信息→按规律列式”，才是理科学习真正的内核。

电学难，难在抽象；但只要建立稳定、标准化的思考顺序，再复杂的综合题，都可以拆成一个个基础小题。

五、写给家长的话

不少家长疑惑：孩子公式会背、简单题会做，为什么一到压轴就翻车？

本质是：校内课堂侧重基础公式，但是对于动态电路、非线性图像、命题陷阱这类难点，缺少系统化专项训练，没有形成固定的审题习惯。

刷题不在数量，而在于每一道难题都深度复盘：我卡在哪一句条件？命题人在这里设置了什么坑？这道题可以迁移到哪一类题型？
