含电压表的电路分析

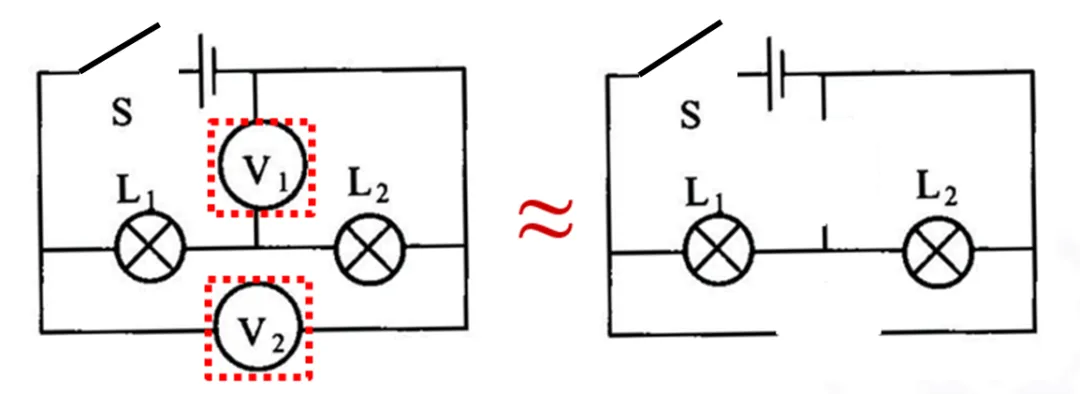

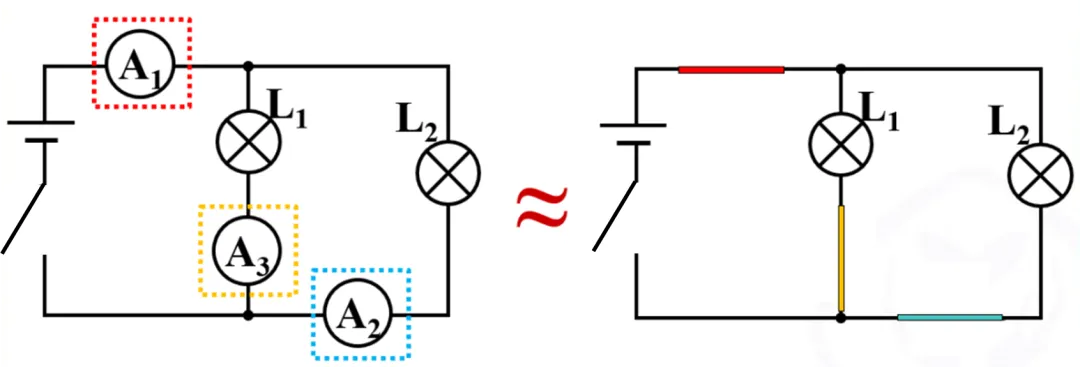

• 电路图中的“电压表”变“断路”：

当需要分析各个电压表分别测量哪个用电器两端的电压大小时，只需逐个“放开”即可。比如说上图中的电压表V1、V2分别测量的是谁两端的电压？只需关注电压表的“两个触手”直接抱着谁即可（注：两个触手之间，只能是纯电源或纯用电器；如果两个触手之间抱着的，既有电源又有用电器，那他一定是抱着旁边那个哥们!!）。

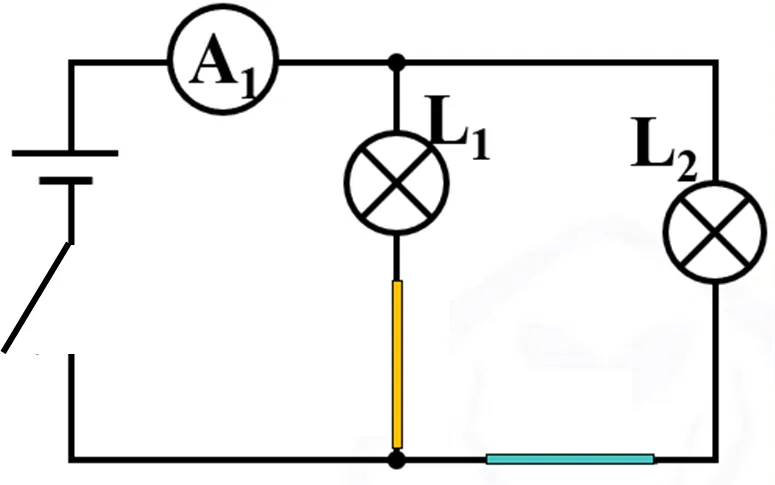

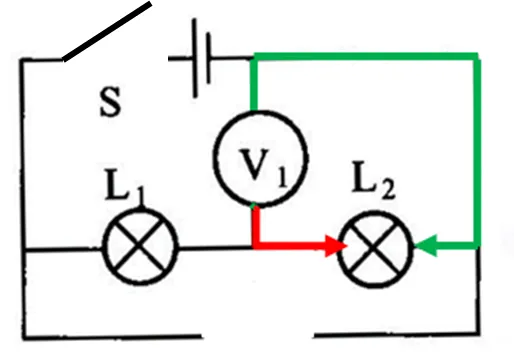

电压表V1测量的是灯L2两端的电压

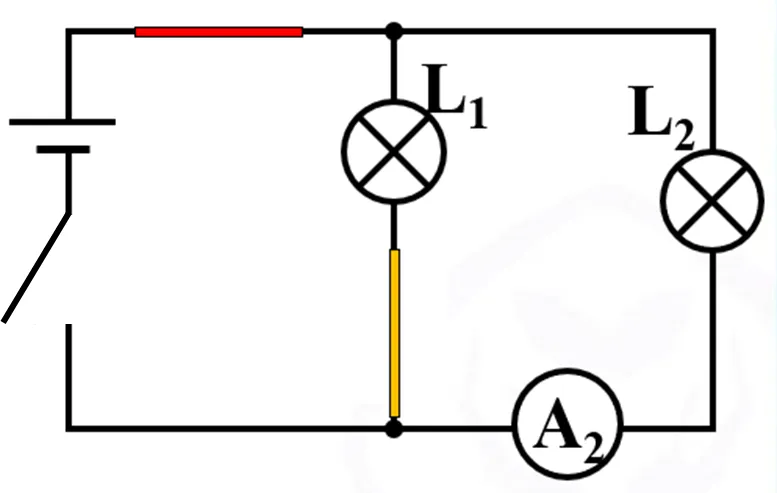

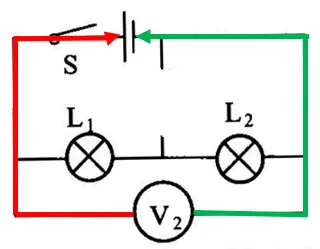

电压表V2测量的是电源两端的电压

也是灯L1和L2两端的总电压

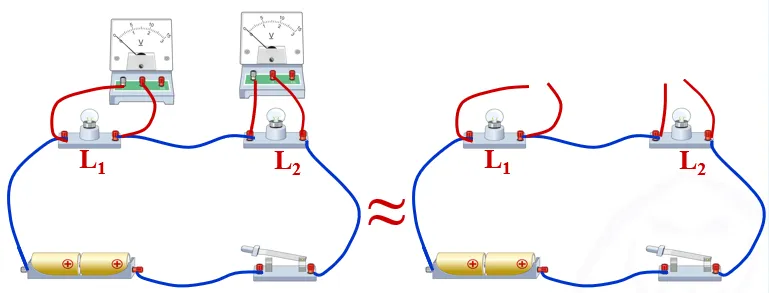

• 实物图中的“电压表”变“断路”：

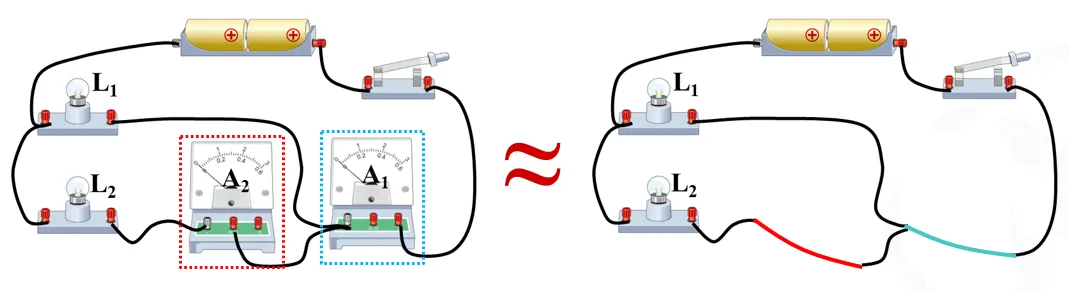

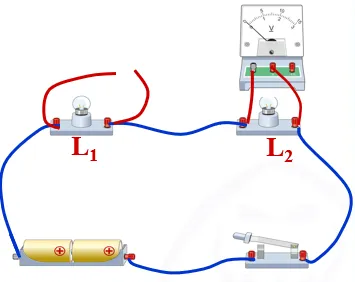

当需要分析各个电压表分别测量哪个用电器两端的电压大小时，只需逐个“放开”即可。比如说上图中的电压表V1、V2分别测量的是谁两端的电压？我们一起来看一下：

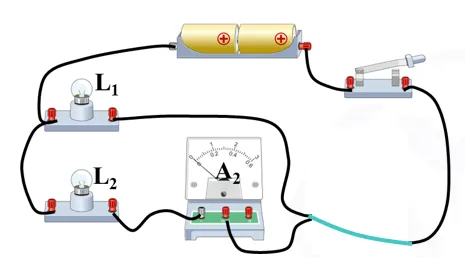

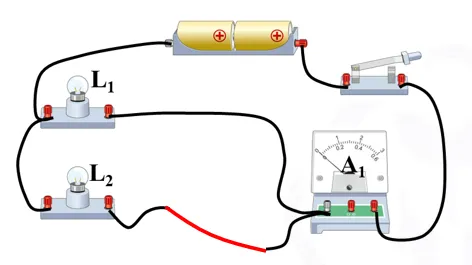

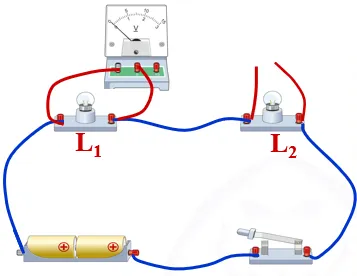

电压表V1测量的是灯L1两端的电压

电压表V2测量的是灯L2两端的电压

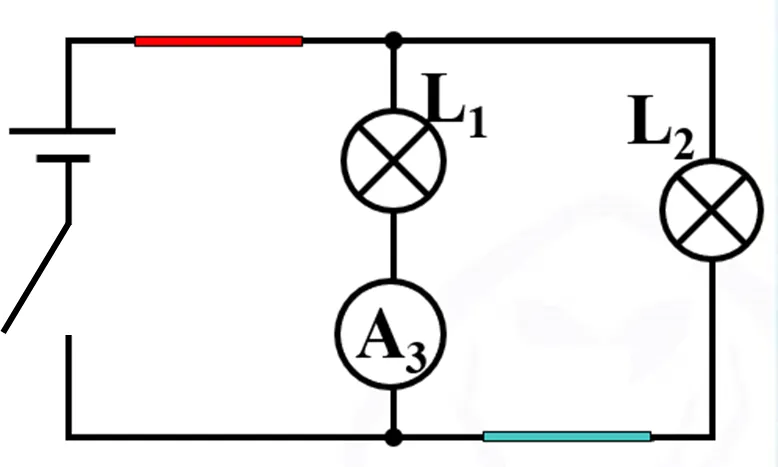

• 电压表测量对象分析

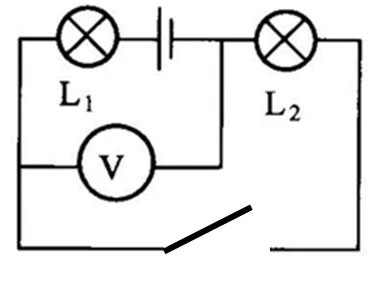

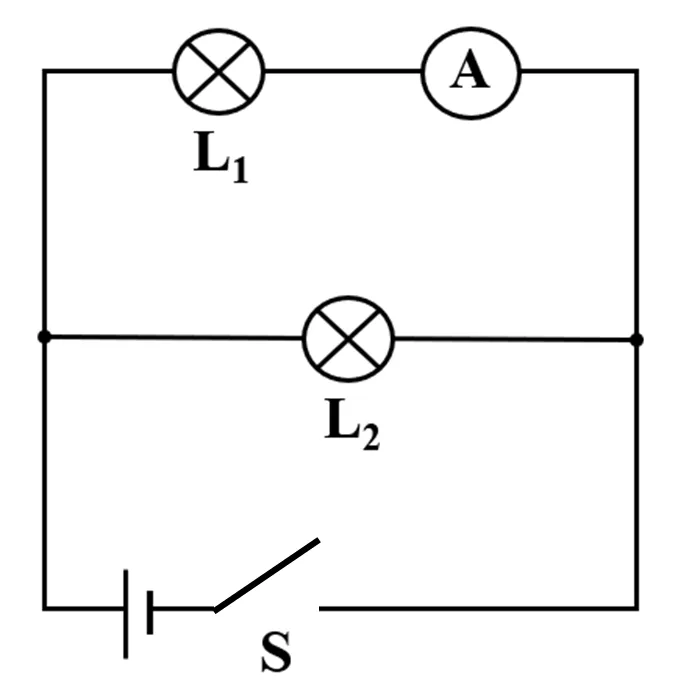

  电压表V到底测量的是那个灯两端的电压？

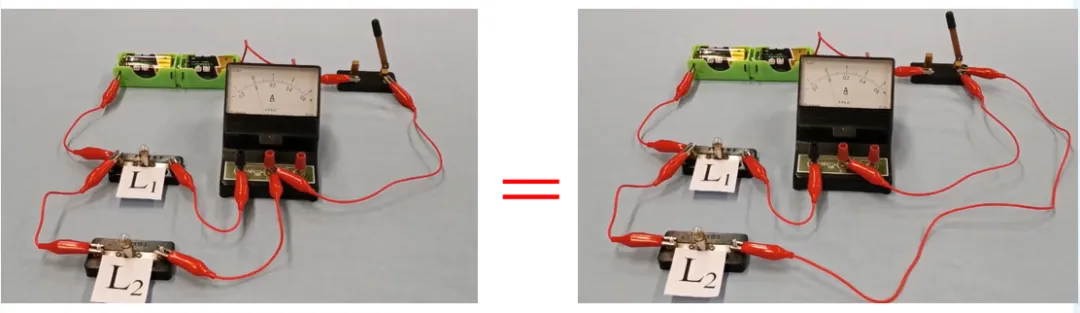

• 实验验证：

❤再次强调一下：

电压表测量谁两端的电压？只需关注电压表的“两个触手”直接抱着谁即可。（注：两个触手之间，只能是纯电源或纯用电器；如果两个触手之间抱着的，既有电源又有用电器，那他一定是抱着旁边那个哥们!!）
