晶胞真题梳理(海南卷)| Ge₀.₈Li₇.₂N₂.₄O₁.₆晶胞:这些花色球是怎么回事儿?

大家好，这篇文章梳理一下今年海南卷中对晶胞的考查，顺便来聊聊原子的占位百分比和花色球的关系。

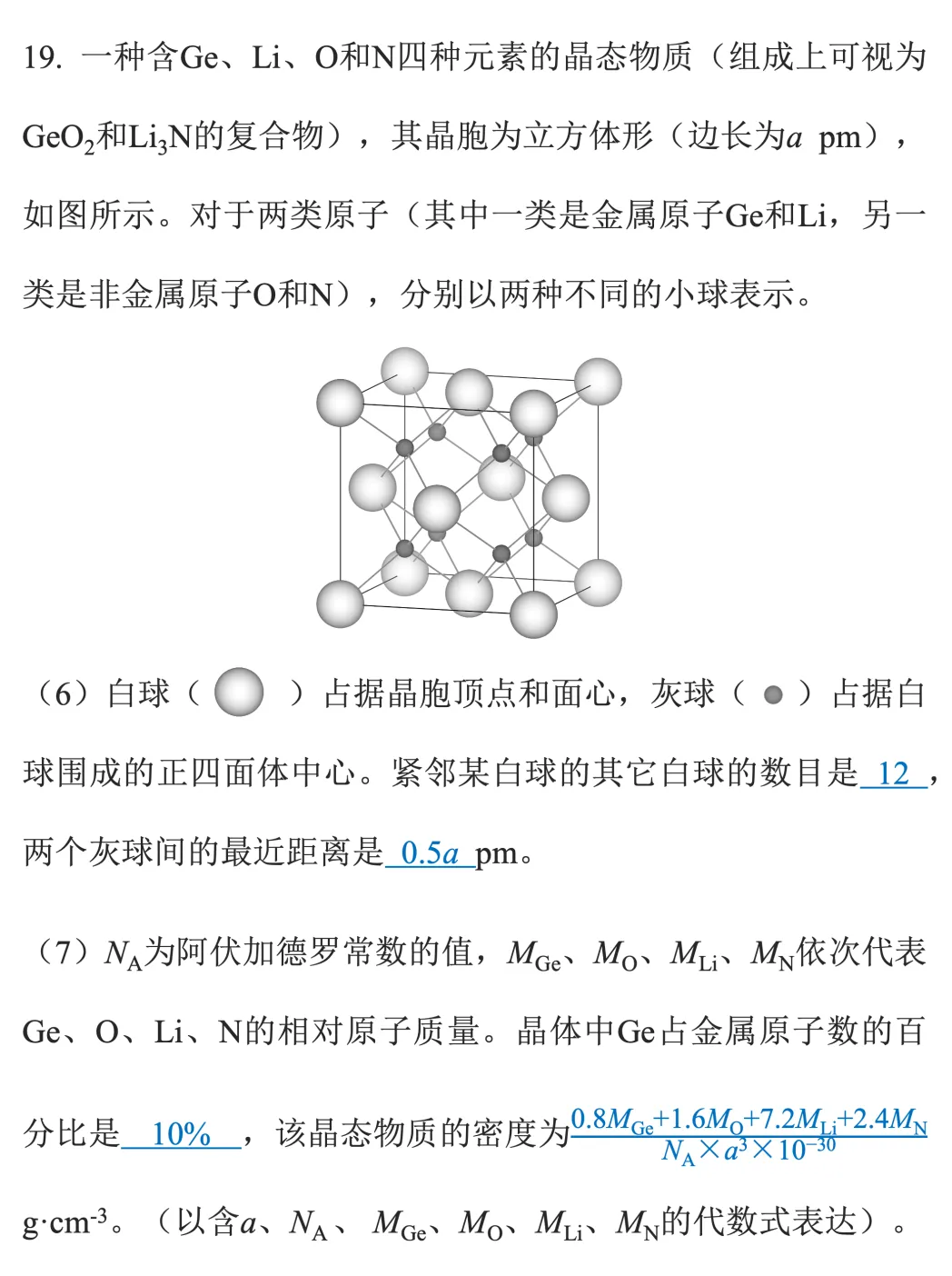

题目如下：

注：这里的晶胞图是我根据编号1537482的cif文件导出的，另外，在不影响做题的情况下，其它我看着不顺眼的细节也一并做了修改（追求与真题一字不差的读者可去网上搜索题目）。

关于解析部分，我简述一下：

• 白球可看作面心立方堆积，由此可知一个白球周围紧邻12个其它白球。

• 根据均摊法，晶胞中有4个白球，8个灰球，Ge和Li同色，O和N同色。

• 设GeO₂为x个，Li₃N为y个，列方程式可得：x=0.8，y=2.4，该物质为Ge_0.8Li_7.2N_2.4O_1.6。

基于以上，晶胞中Ge占金属原子数的百分比为：0.8/(0.8+7.2)×100%=10%。

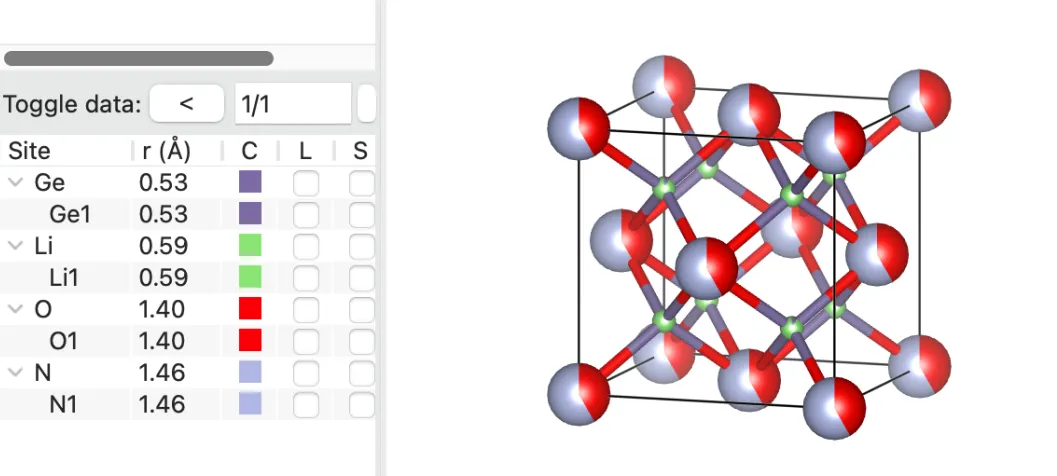

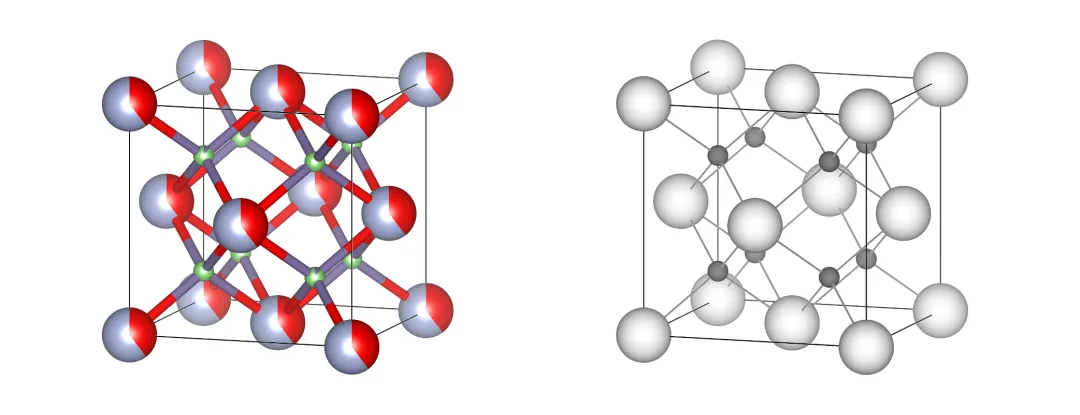

如果用VESTA打开1537482的cif文件（以离子半径显示），可以看到如下的花色球，这个花色球与同一位置上不同原子的占有率相关。

比如Ge和Li同时占据四面体空隙，Ge占比0.1，Li占比0.9，那么在四面体空隙上的小球就会混它俩的颜色。同理，O和N占据顶点+面心，O的占比为0.4，N的占比为0.6，这些位置上的小球也会混合它俩的颜色。

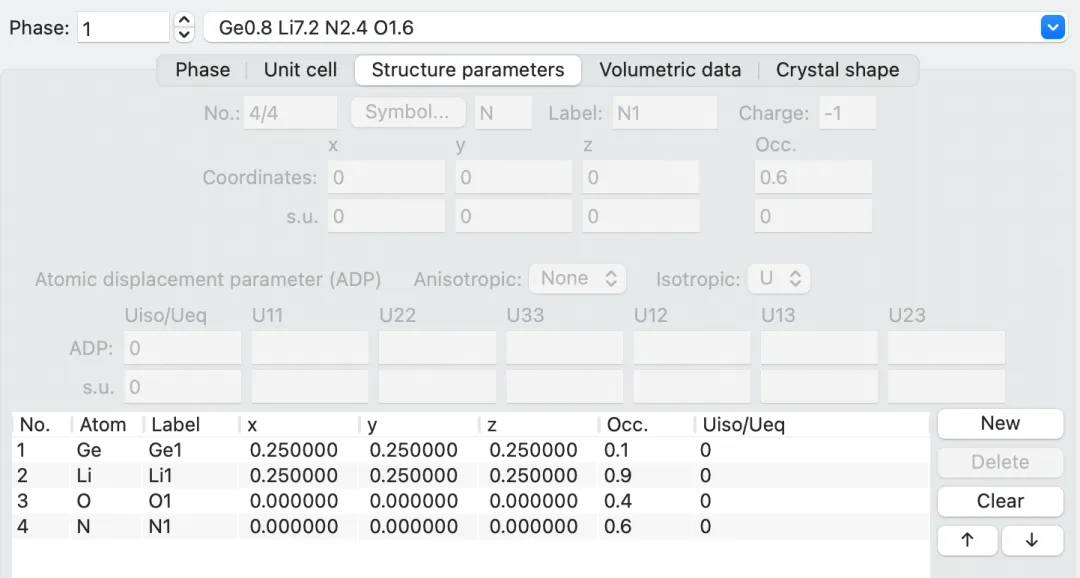

如下图所示，晶胞中各原子的占有率，对应结构参数中的Occ.（Occupancy的缩写）。

如果在作图的时候需要展现原子的占位百分比，就在Occ.处输入相应的比例。当然，如果想调整花色球的显示，也可以从这里入手~~~

🐳敬上~
