串联电路、并联电路---低压电工作业真题学习(9)

四季读书网 2026-09-23 11:06:40 8 0

串联电路、并联电路---低压电工作业真题学习(9)-第1张图片-四季读书网

公众号菜单栏回复关键词：低压电工作业。

进入小程序后，点击【切换工种】，然后依次选择：应急管理部-电工作业-低压电工作业。

真题展示：

判断题	在电阻串联的电路中，流过电路的总电流等于各串联电阻上电流之和。	错误
判断题	在电阻串联的电路中，电路的总功率等于各串联电阻的功率之和。	正确
判断题	在电阻串联的电路中，电路的总电阻等于各串联电阻之和。	正确
判断题	在电路中，电阻的联接方法主要有串联、并联和混联。	正确
判断题	几个不等值的电阻串联，每个电阻中通过的电流不相等。	错误
单选题	在电阻串联的电路中，电路的端电压U等于（A ）。A、各串联电阻端电压的总和 B、各串联电阻的端电压 C、各串联电阻端电压的最大值	A

知识学习：

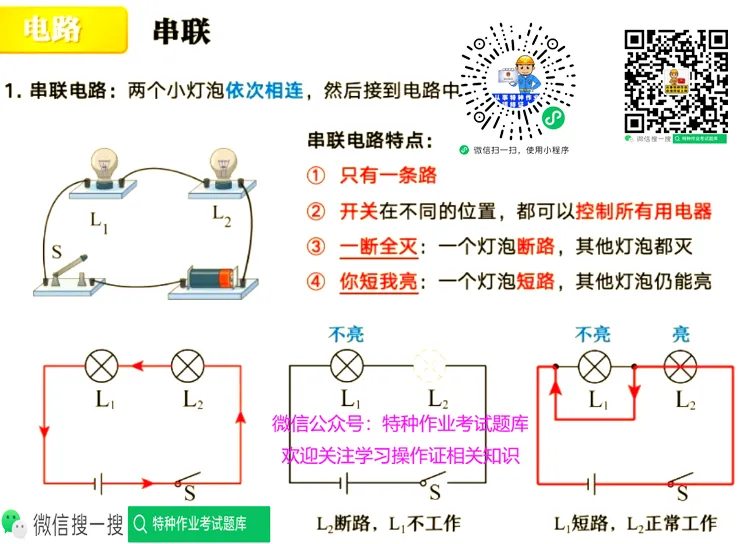

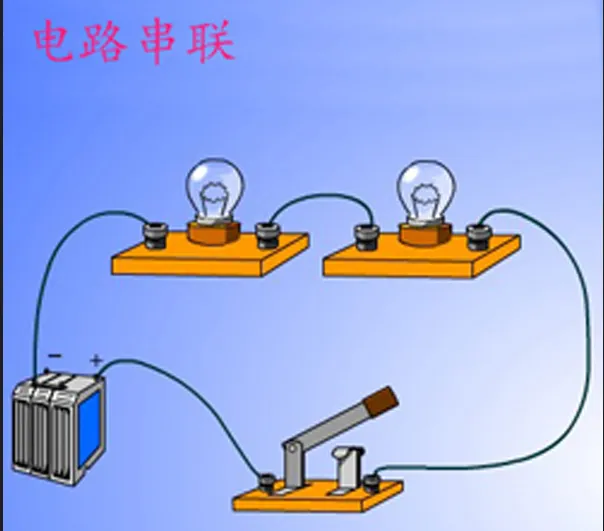

1、什么是电路的串联？

串联（series connection）是连接电路元件的基本方式之一。将电路元件（如电阻、电容、电感,用电器等）逐个顺次首尾相连接。将各用电器串联起来组成的电路叫串联电路。串联电路中通过各用电器的电流都相等。

串联电路的主要特点包括：1. 电流相等：由于电流只有一条路径可走，因此串联电路中各处的电流强度相等。2. 电压分配：根据欧姆定律，串联电路中的电压按各元件的电阻比例分配。即，每个元件两端的电压与其电阻成正比。3. 功率与电阻关系：在串联电路中，元件消耗的电功率（P=I²R）与其电阻成正比，电阻越大的元件消耗的功率越大。4. 开关控制：串联电路中的开关能够控制整个电路的通断，一旦开关断开，整个电路将停止工作。

串联电路、并联电路---低压电工作业真题学习(9)-第3张图片-四季读书网

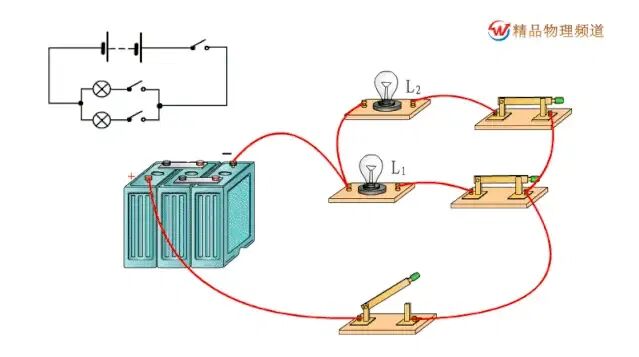

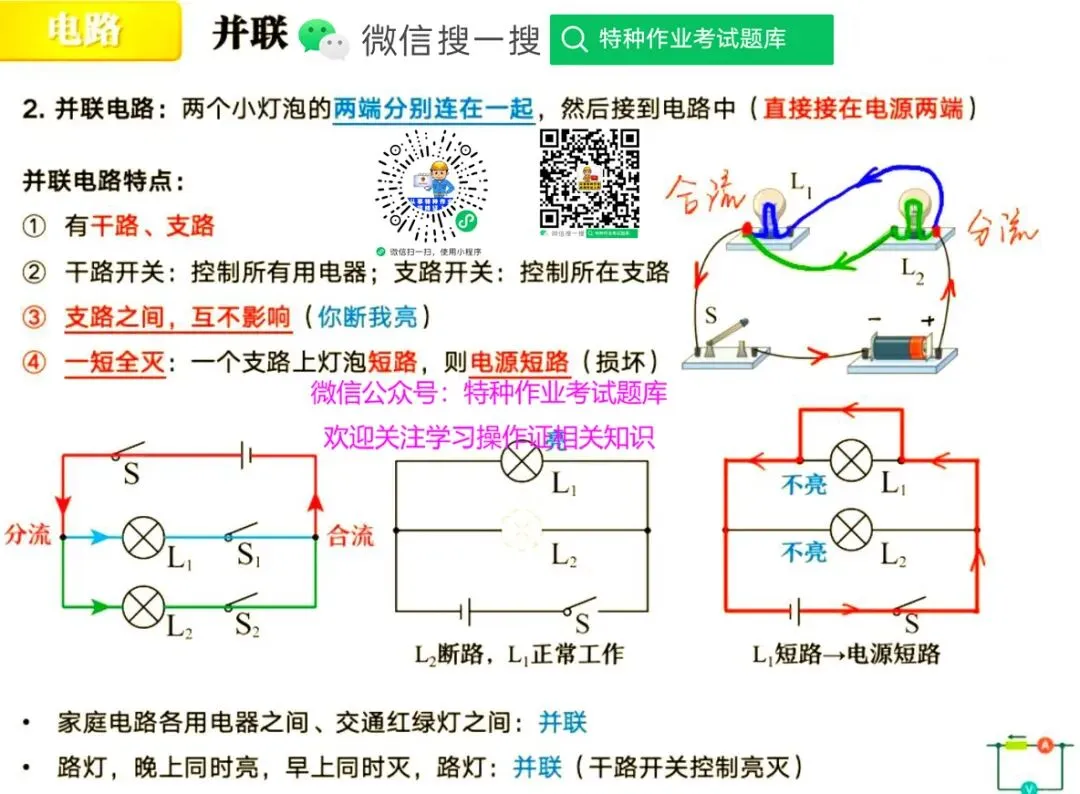

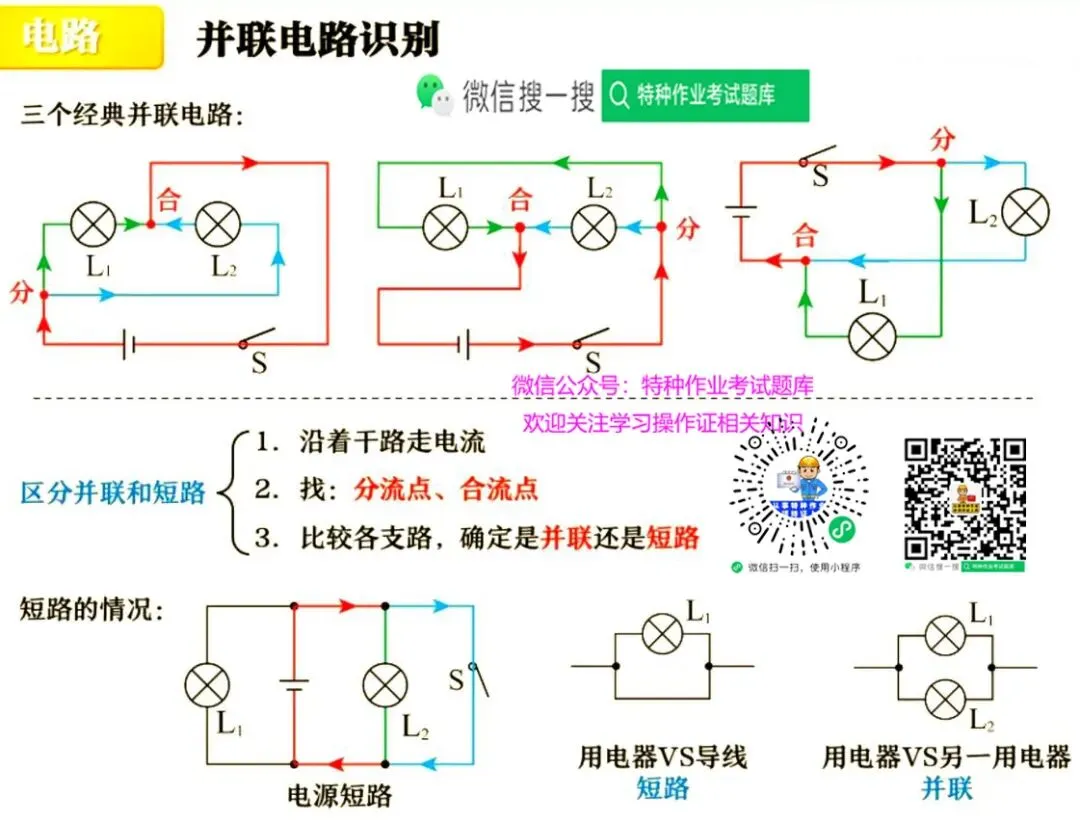

2、什么是电路的并联？

并联是电路元件的一种基本连接方式，指将元件的首尾两端分别相连，其特点是各并联元件两端电压相等，英文称为parallel connection。线性时不变电阻并联时等效电导等于各电导之和，电容并联时总电容为各电容值之和，理想电感器并联后等效电感倒数等于各电感倒数之和^[1]。

电源并联需保持相同电压，开关并联可形成逻辑或电路，并联电路总电流为各支路电流之和，总电阻倒数等于各支路电阻倒数之和^[2]。

并联电路的主要特点有：1. 电压相等：并联电路中，各支路两端的电压都等于电源电压，因为所有元件都直接连接到电源的两端。2. 电流分配：根据基尔霍夫电流定律，流入节点的电流之和等于流出节点的电流之和。在并联电路中，各支路的电流大小取决于该支路电阻的倒数与总电阻倒数之比。3. 功率与电阻关系：并联电路中，元件消耗的功率与其电阻成反比（在电压恒定的情况下），电阻越小的元件消耗的功率越大。4. 独立控制：并联电路中的每个支路都可以独立控制，一个支路的通断不会影响其他支路的工作状态。
