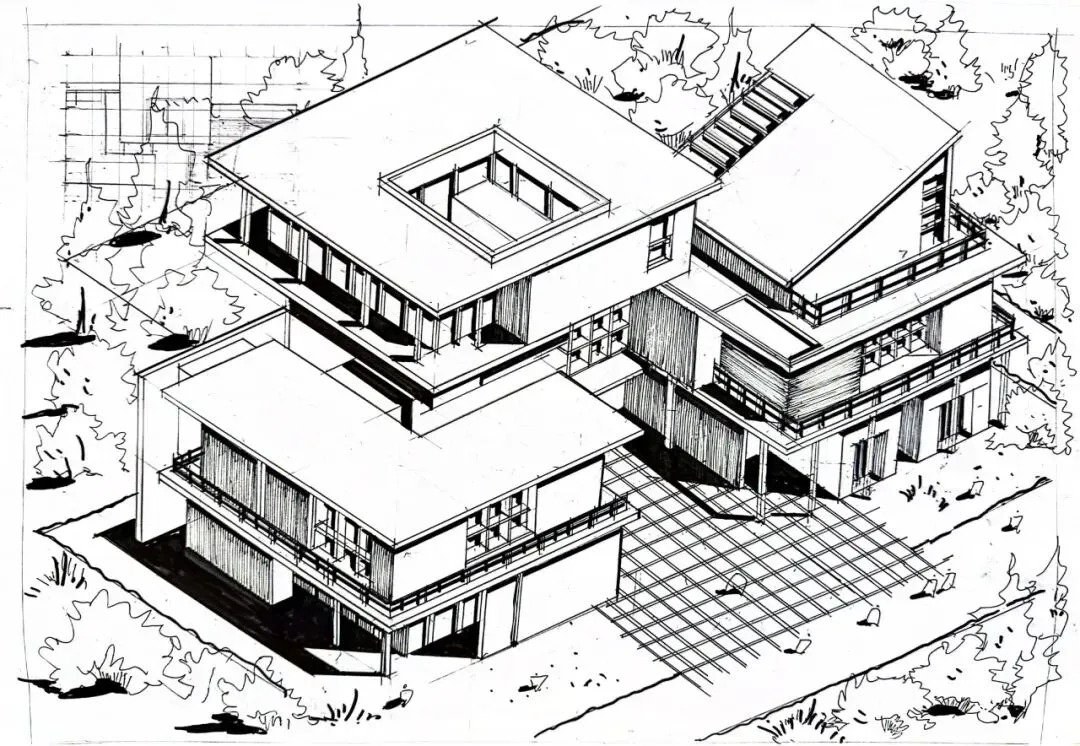

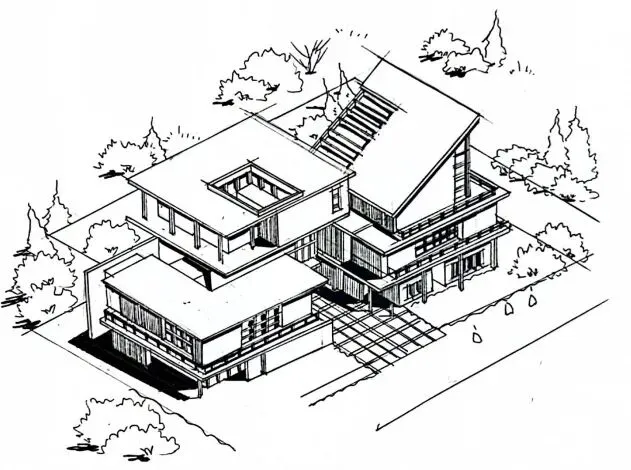

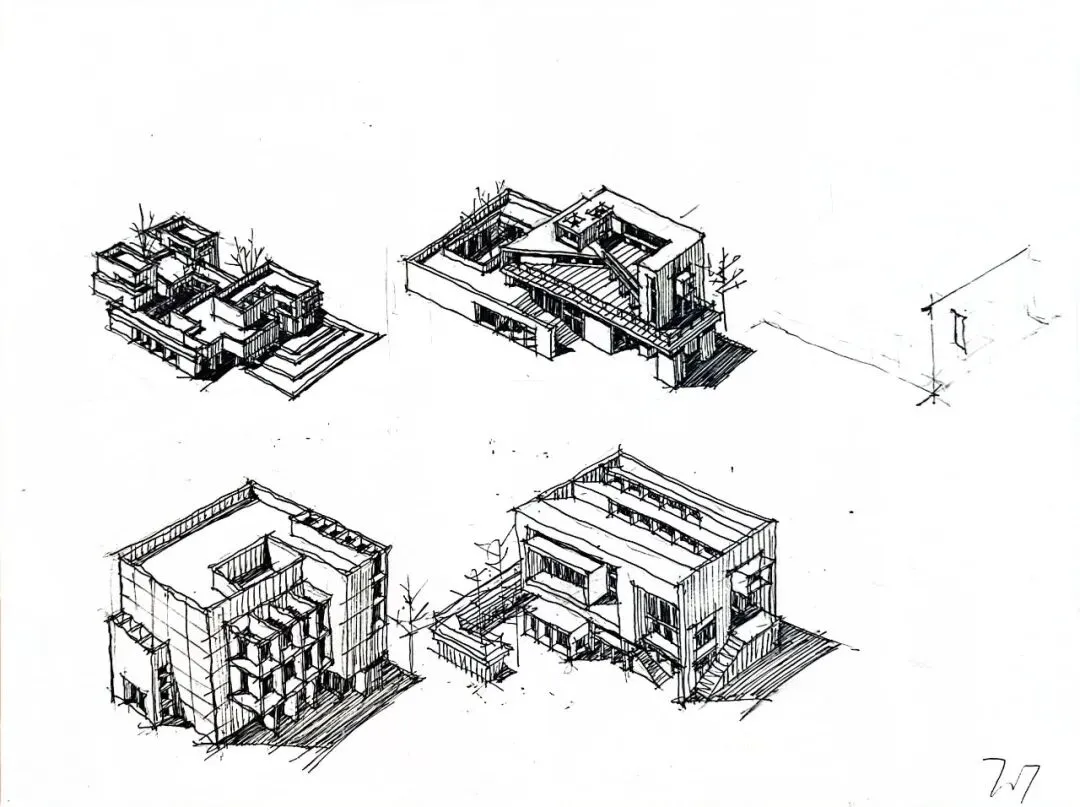

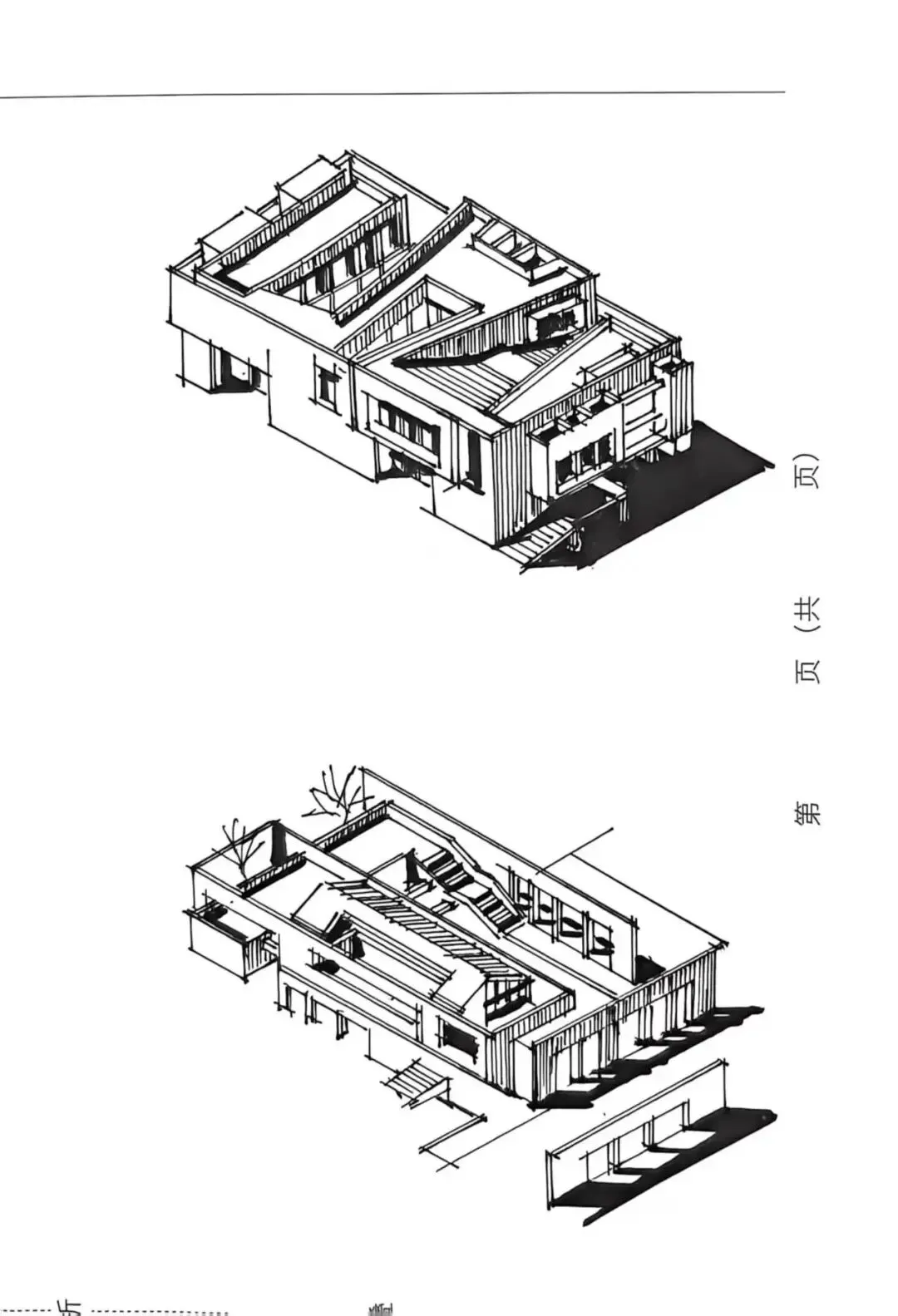

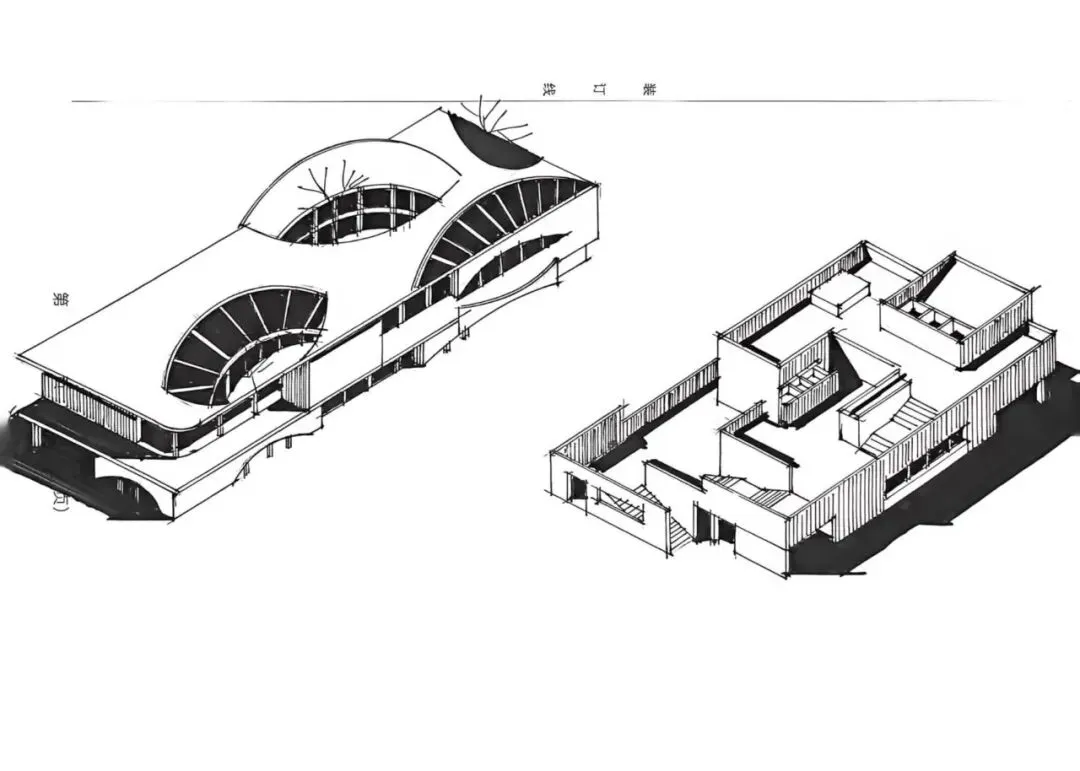

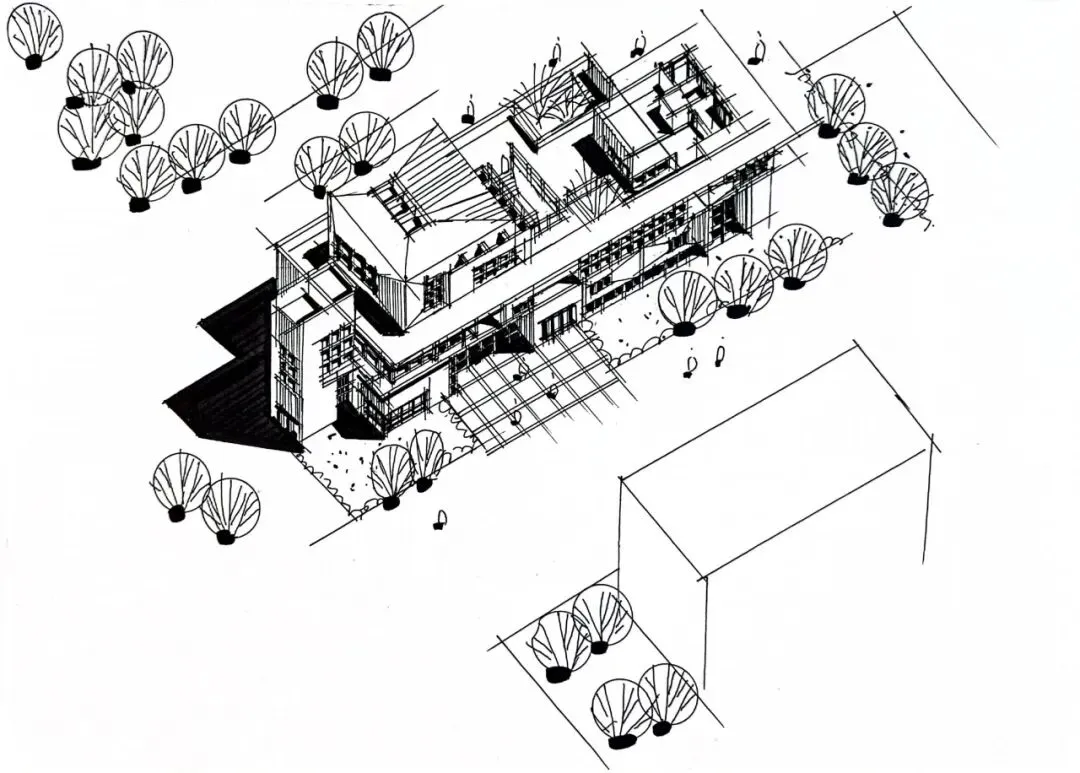

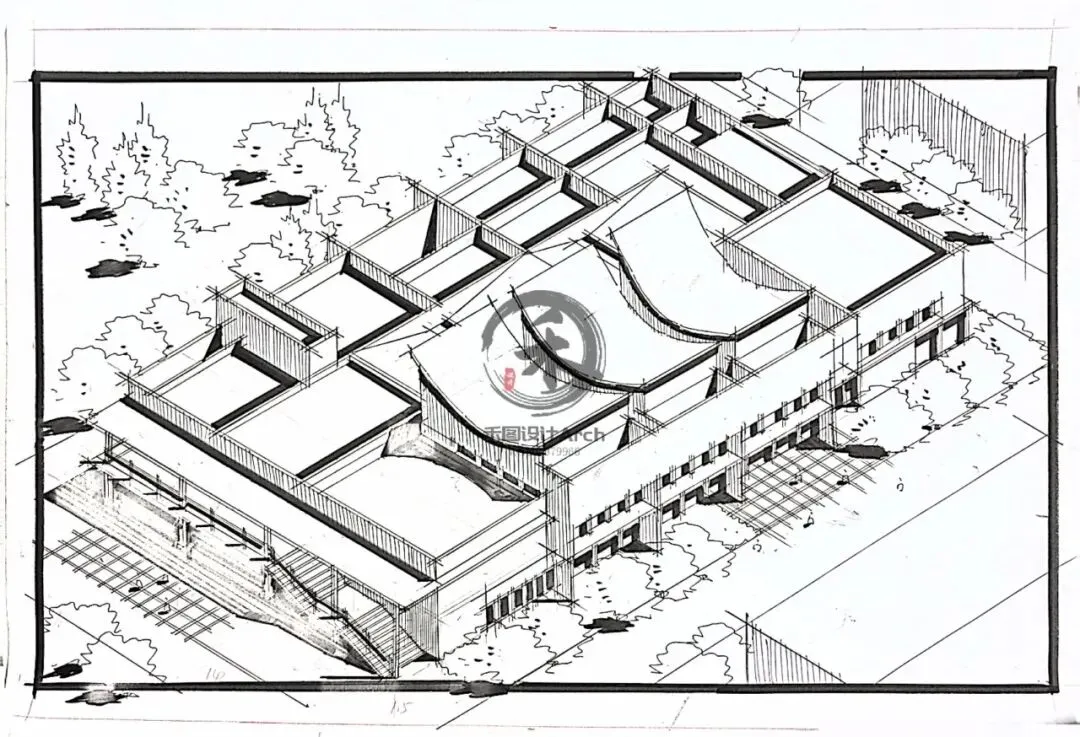

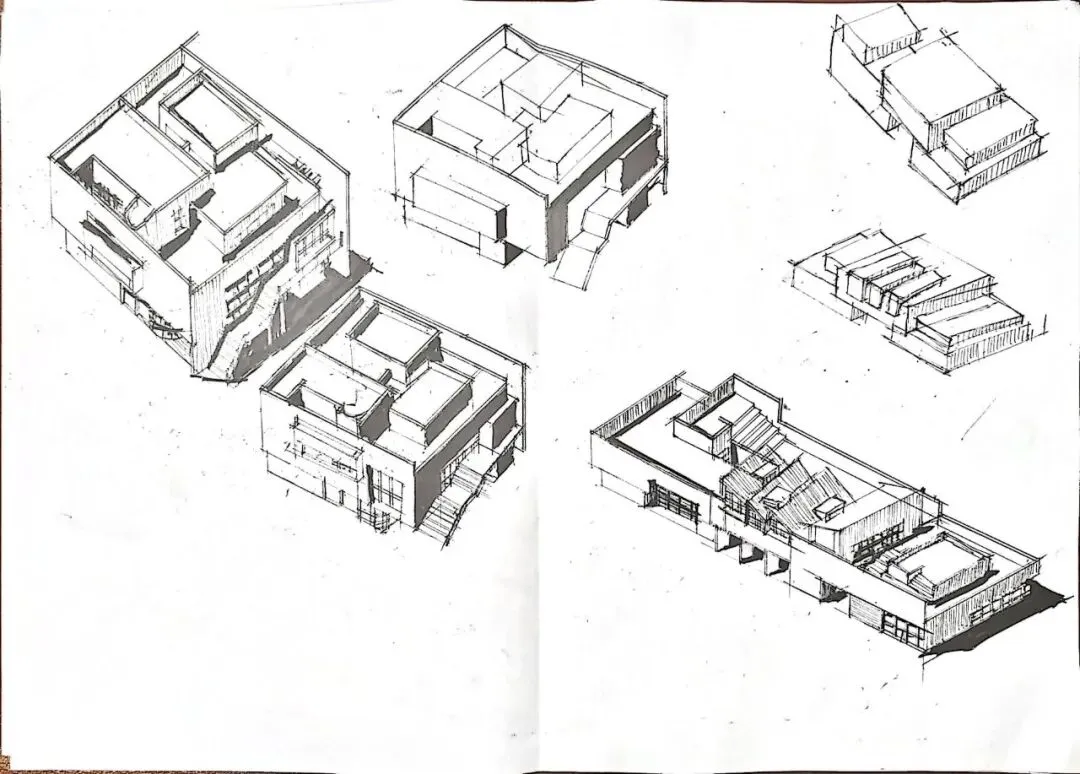

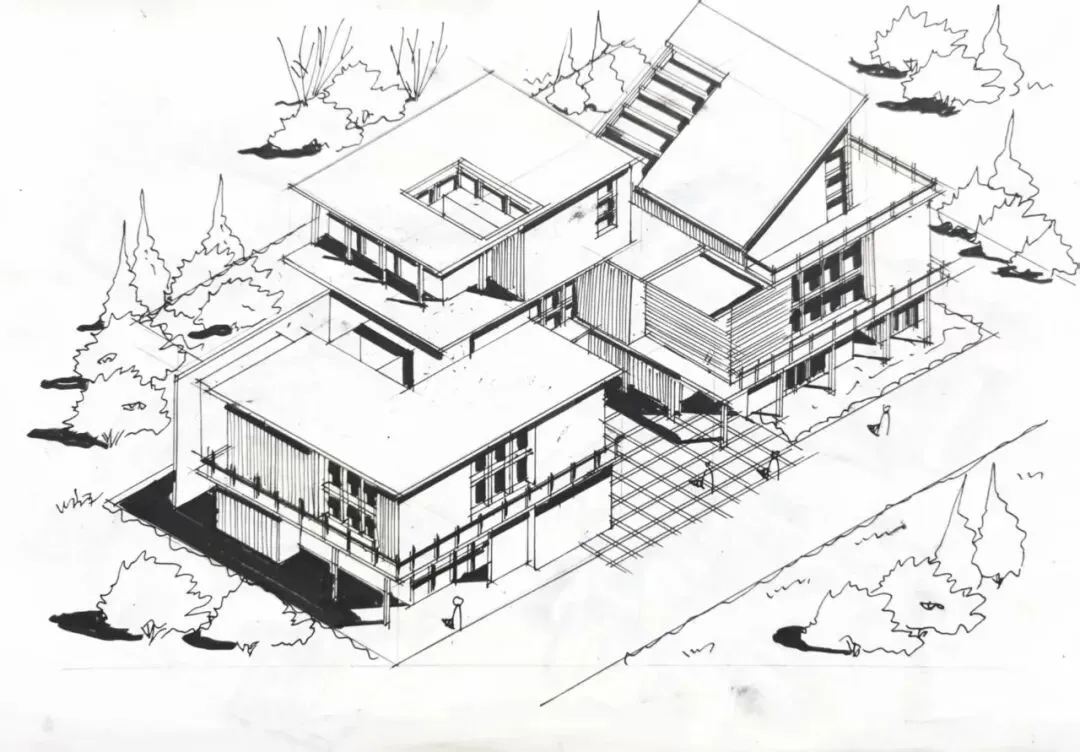

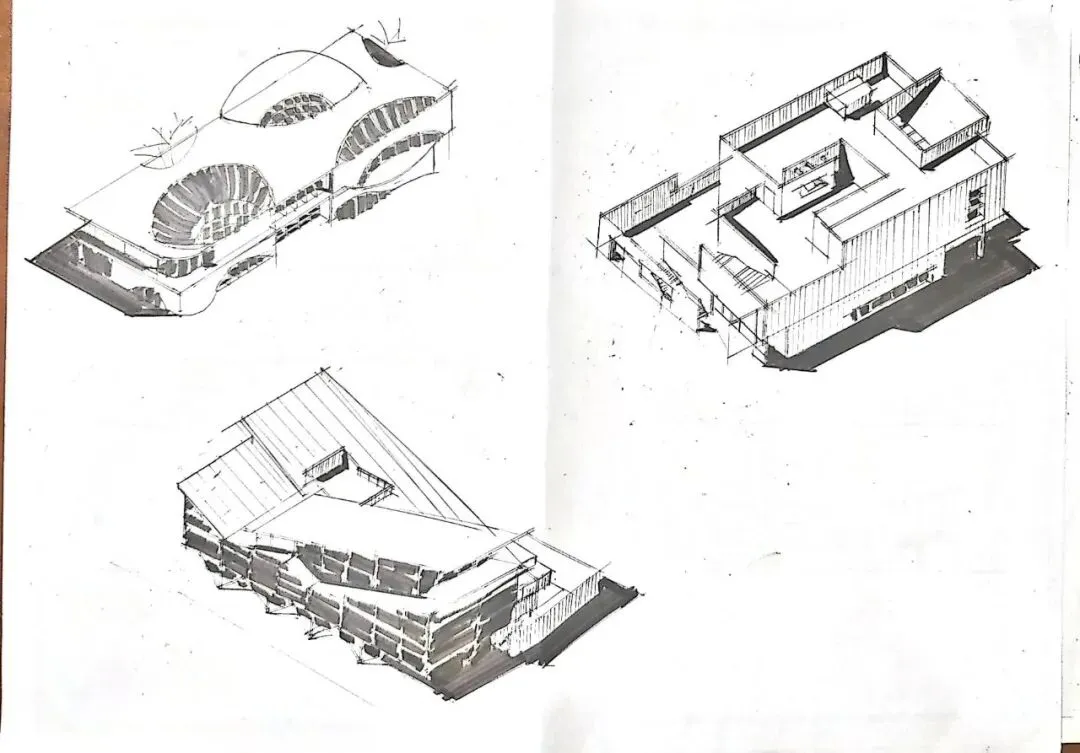

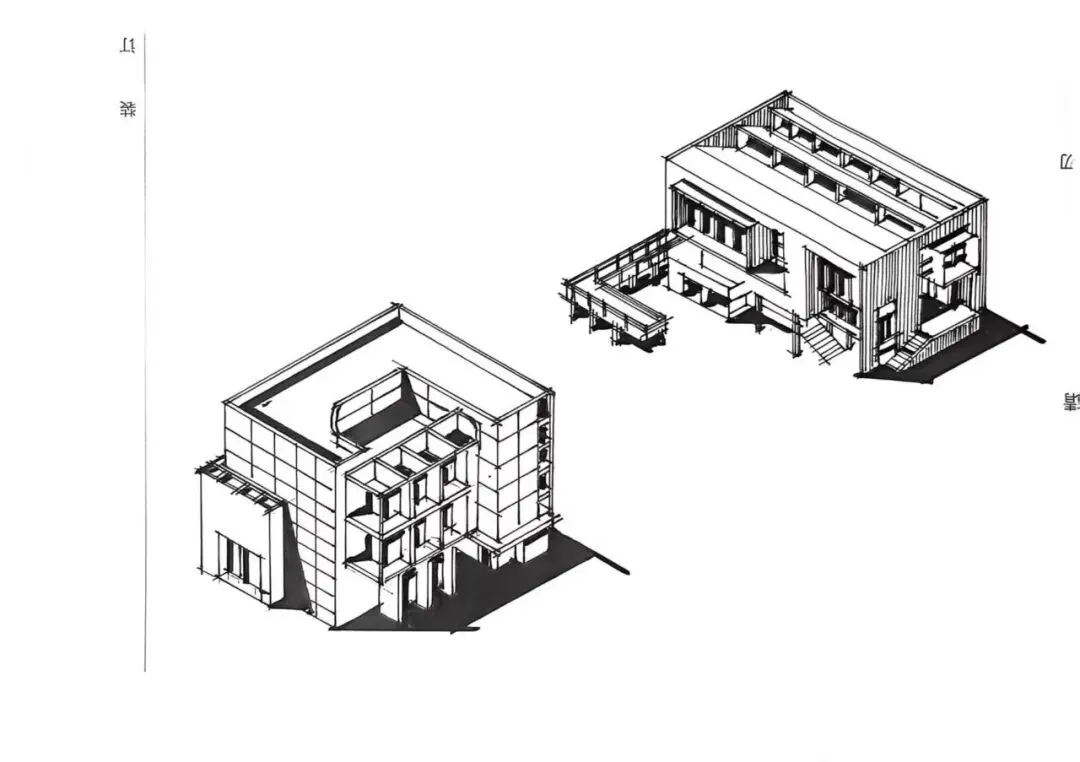

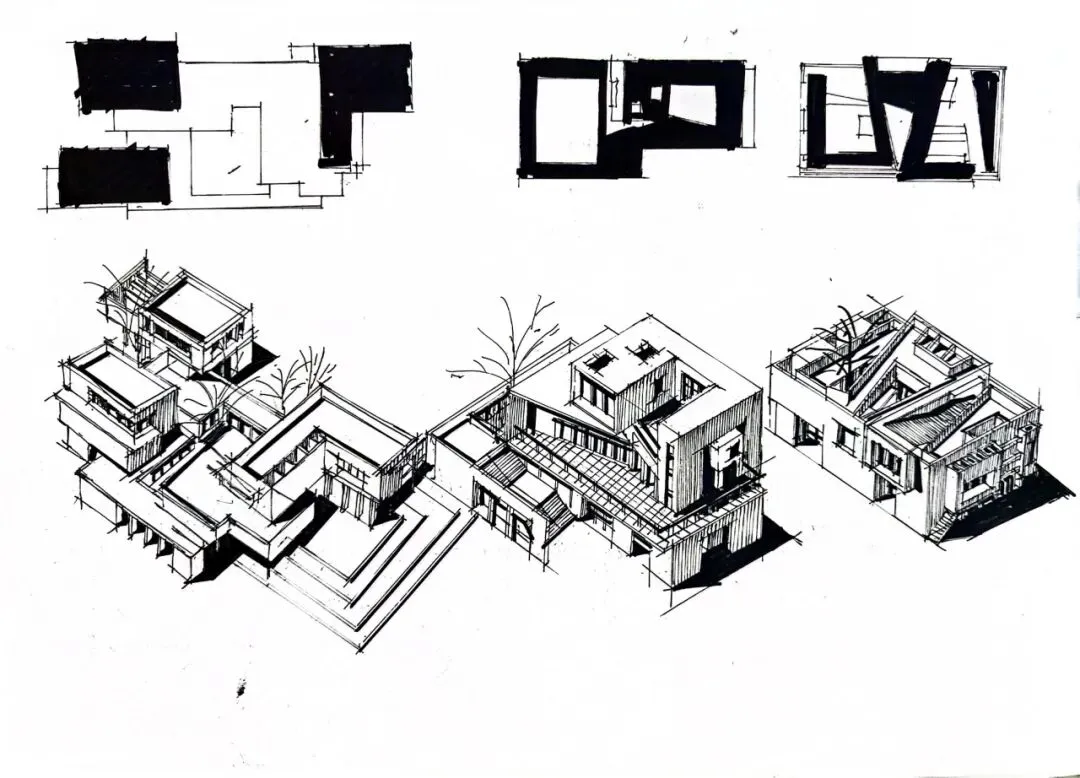

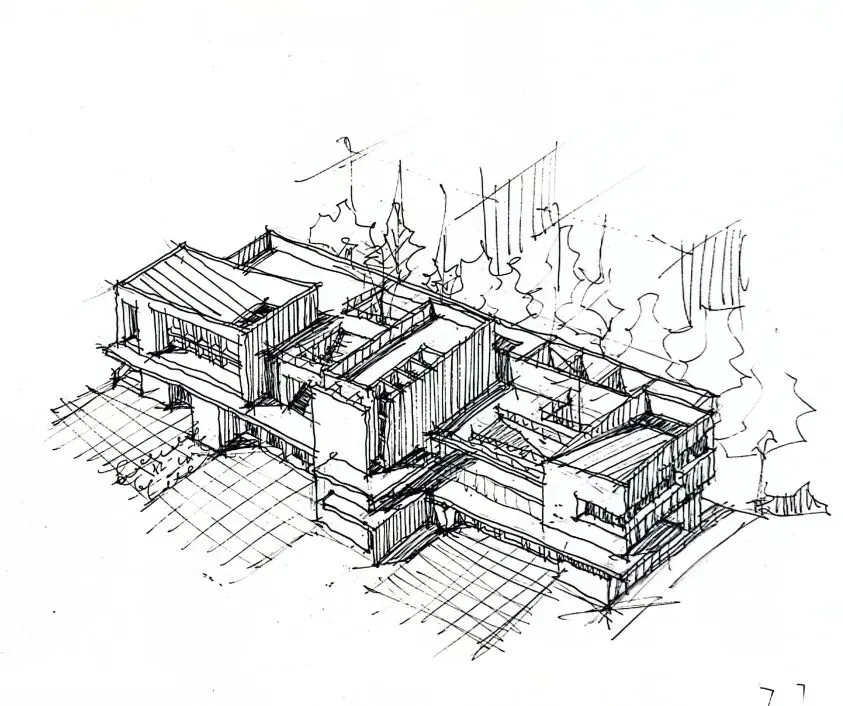

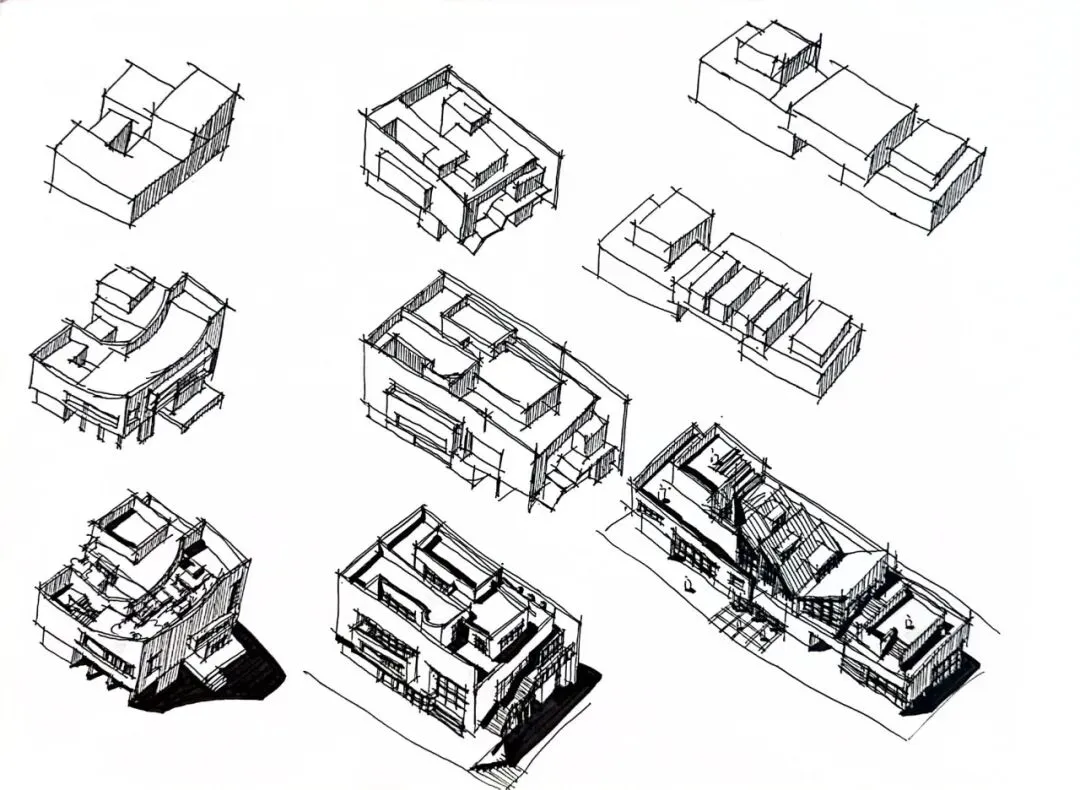

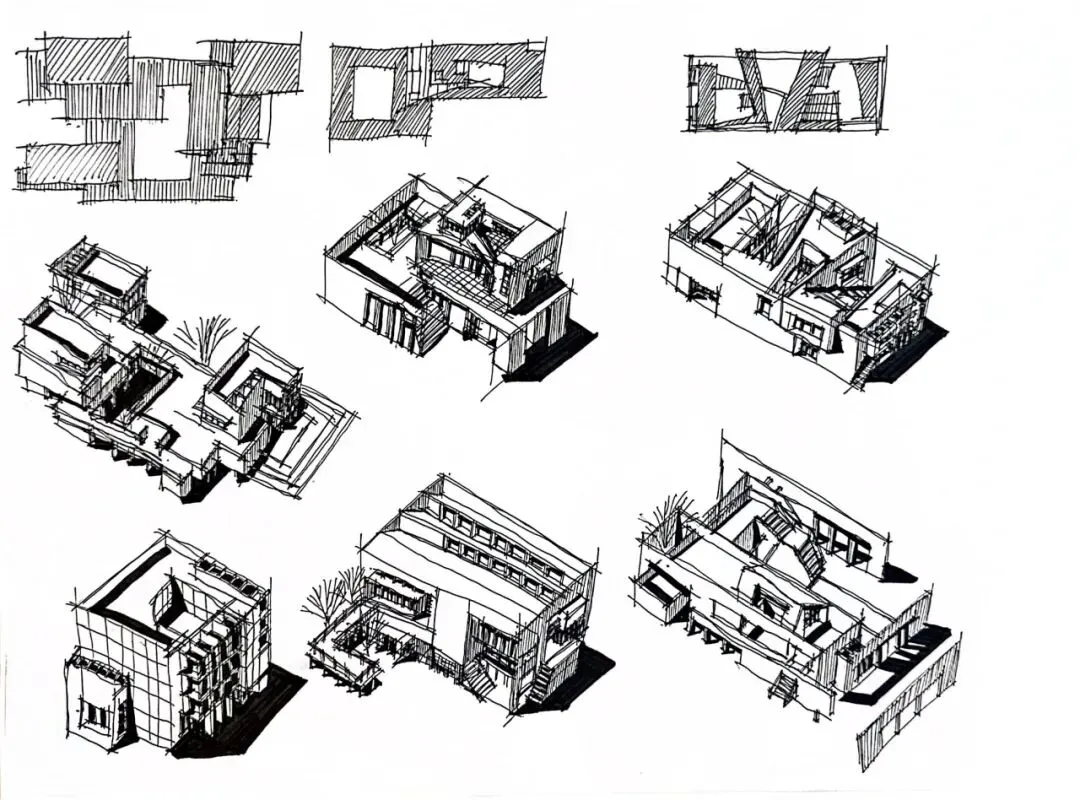

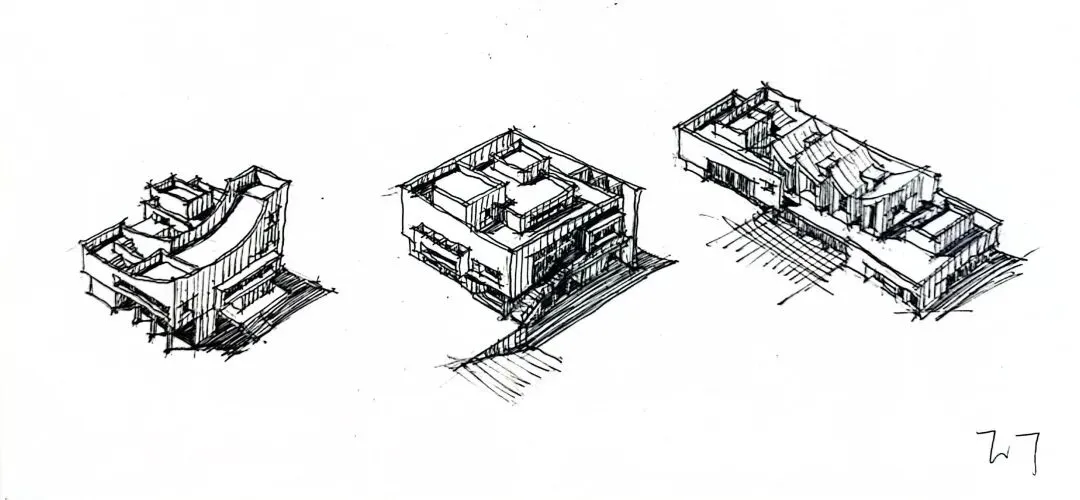

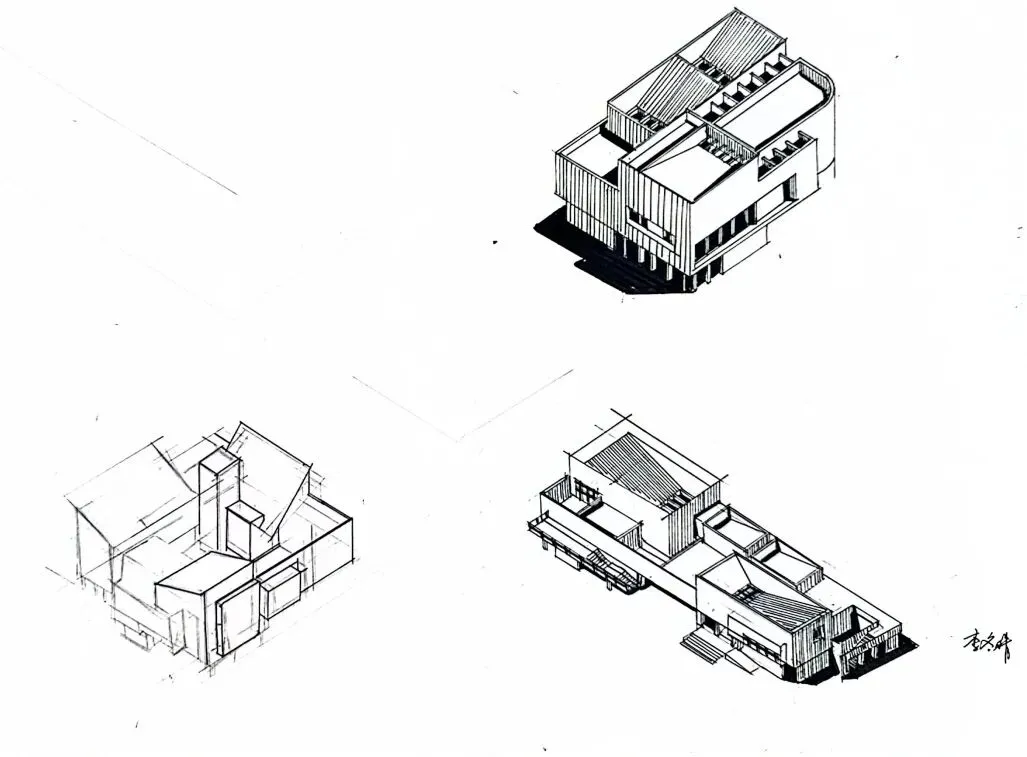

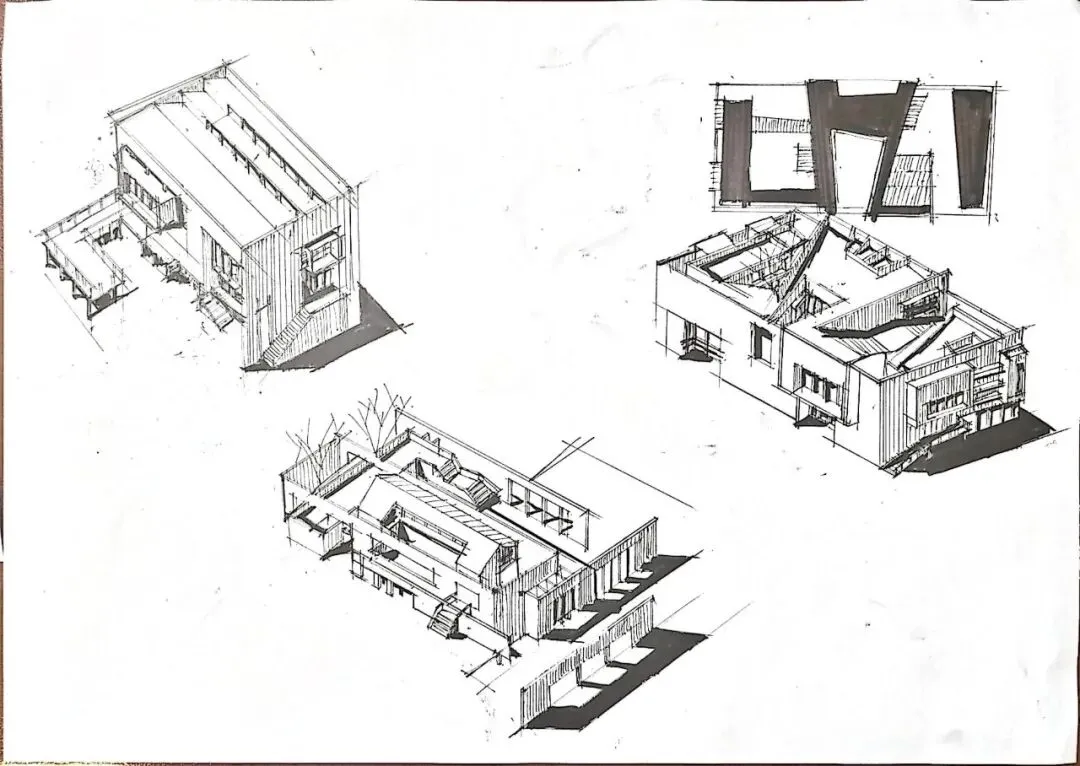

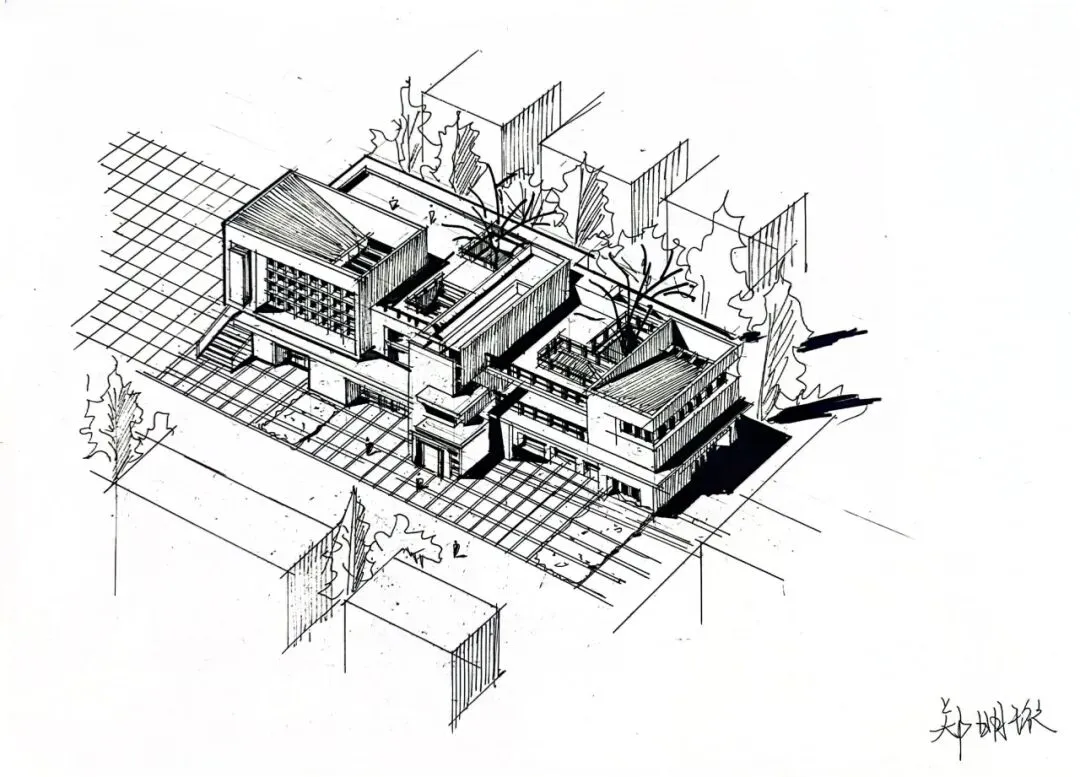

在禾图的一天能学到什么?吃透完整快题真题逻辑,拆解平面功能布局,大量练习建筑轴测图表达技巧!禾图郑州校区第四、第五天学习成果展示

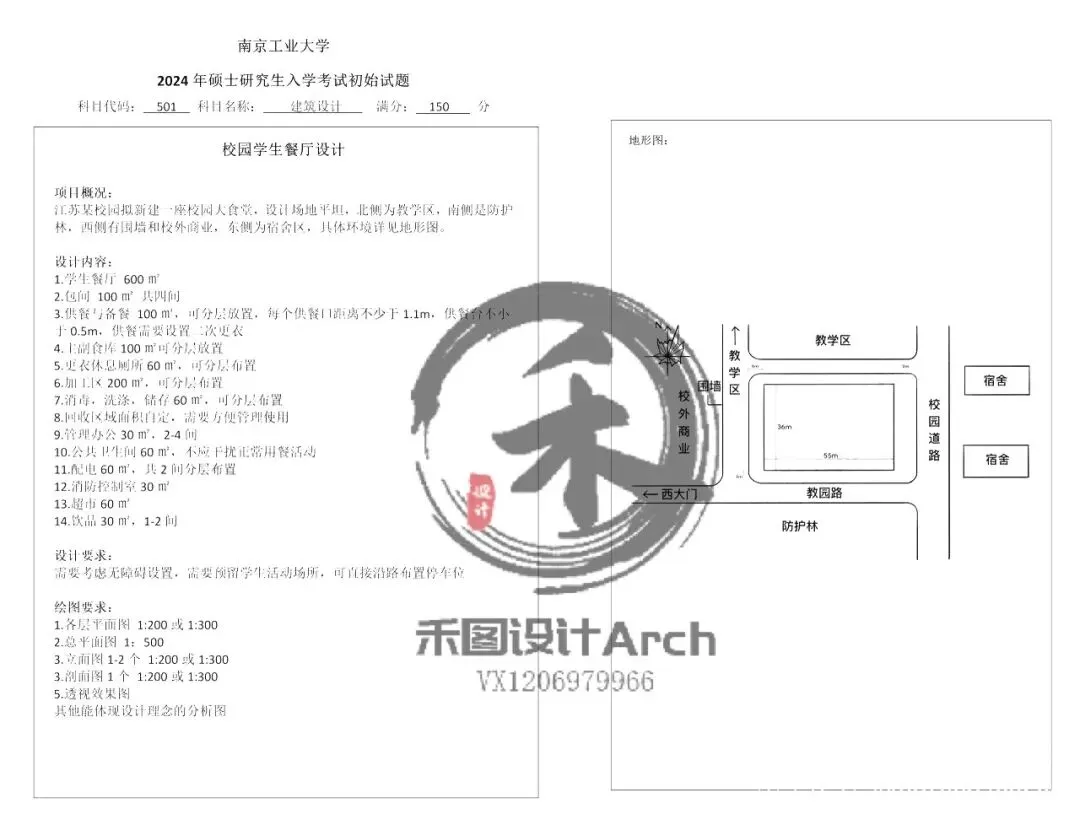

      （一）场地与交通核心考点

    1. 四向环境分区分流

北侧教学区、东侧宿舍区、西侧校外商业、南侧防护林，人流完全分开：

• 东侧主入口：宿舍区就餐人流（核心主要人流）；

• 北侧次入口：下课师生短时人流；

• 西侧后勤货流出入口：厨房、仓库、垃圾回收、食材运输，和就餐人流彻底隔离；

• 南侧防护林做景观休闲区，预留学生活动场地，布置沿街停车位，满足无障碍通行。

    （二）功能面积与分层逻辑（本题硬性面积必须卡准）

       总面积拆分：就餐600+包间100+供餐备餐100+主副食库100+更衣60+加工200+消毒储存60+回收+办公30+公卫60+配电60+消防控制30+饮品60，后厨功能建议集中布置在一层西侧，就餐区一二层分散布置。

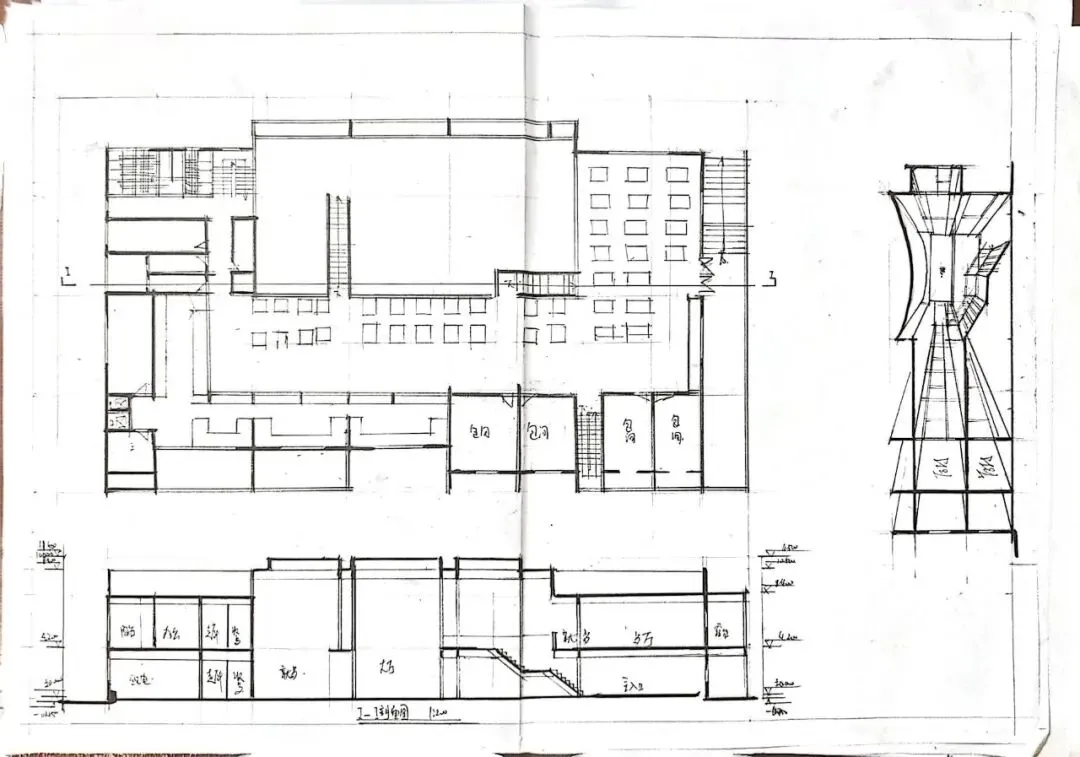

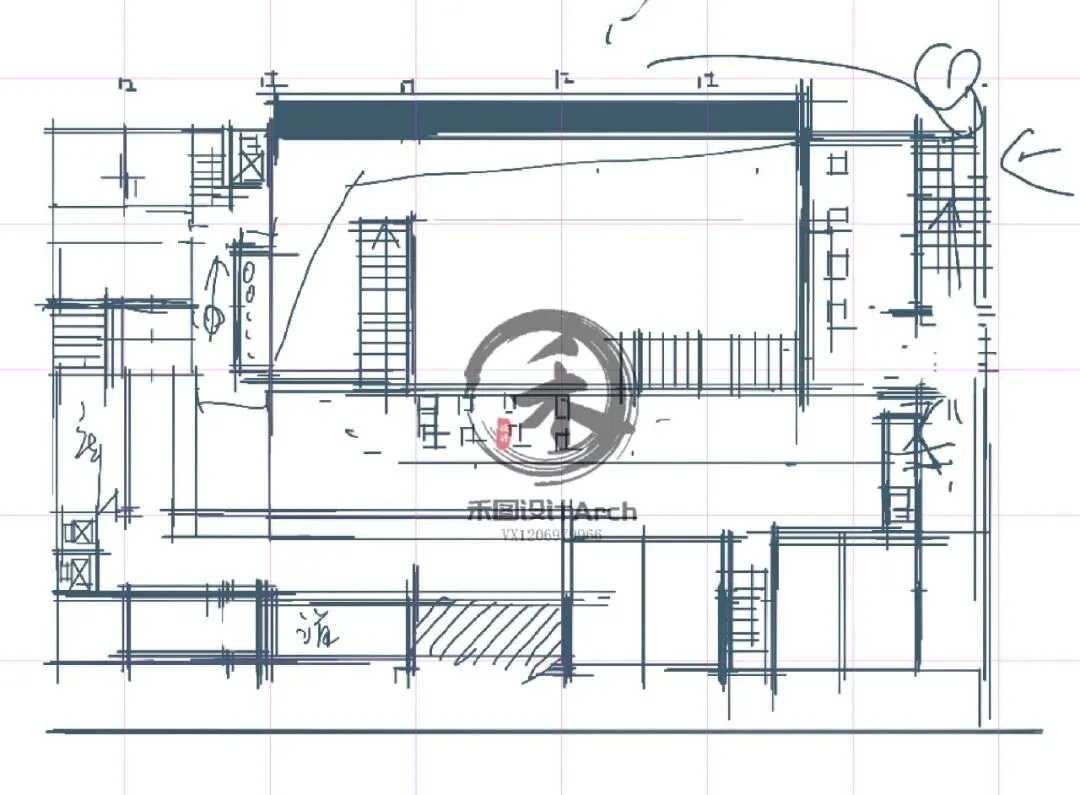

分层最优方案：

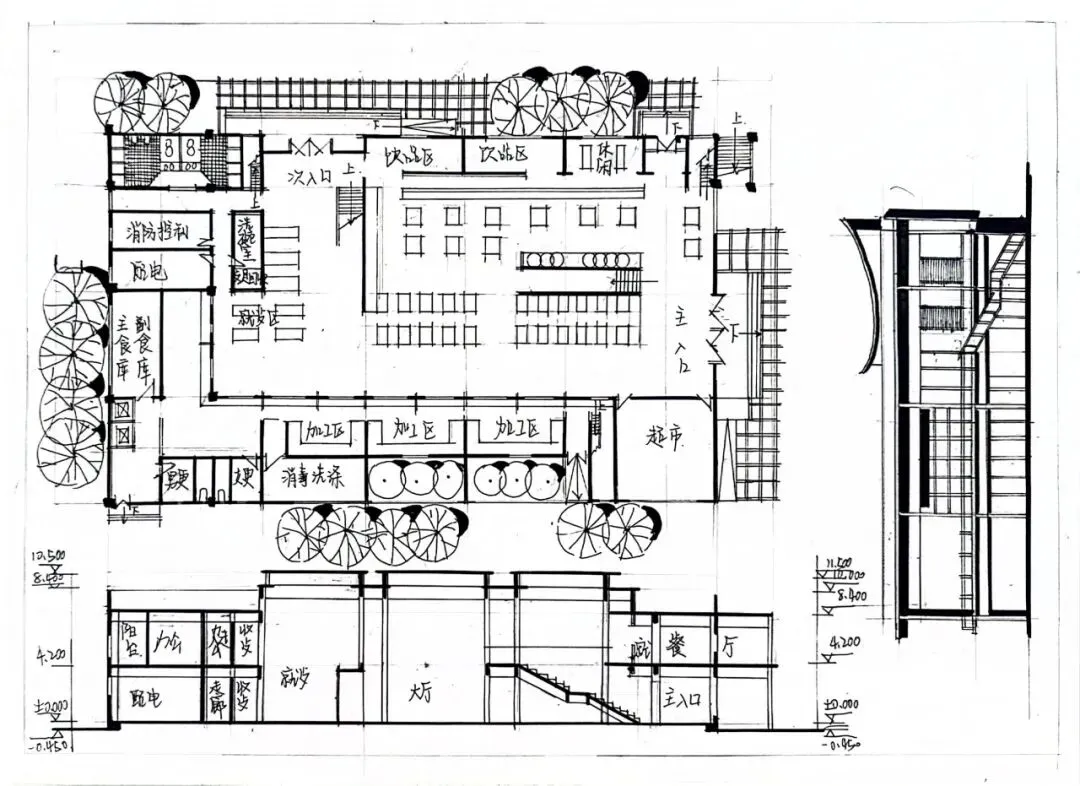

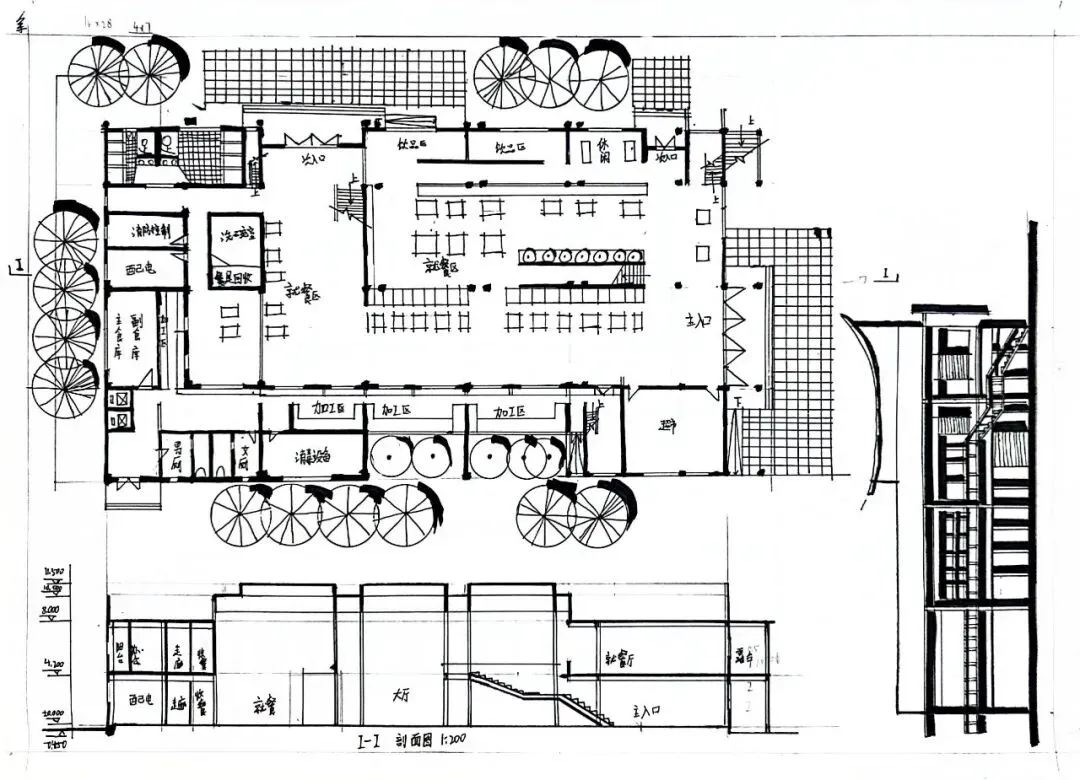

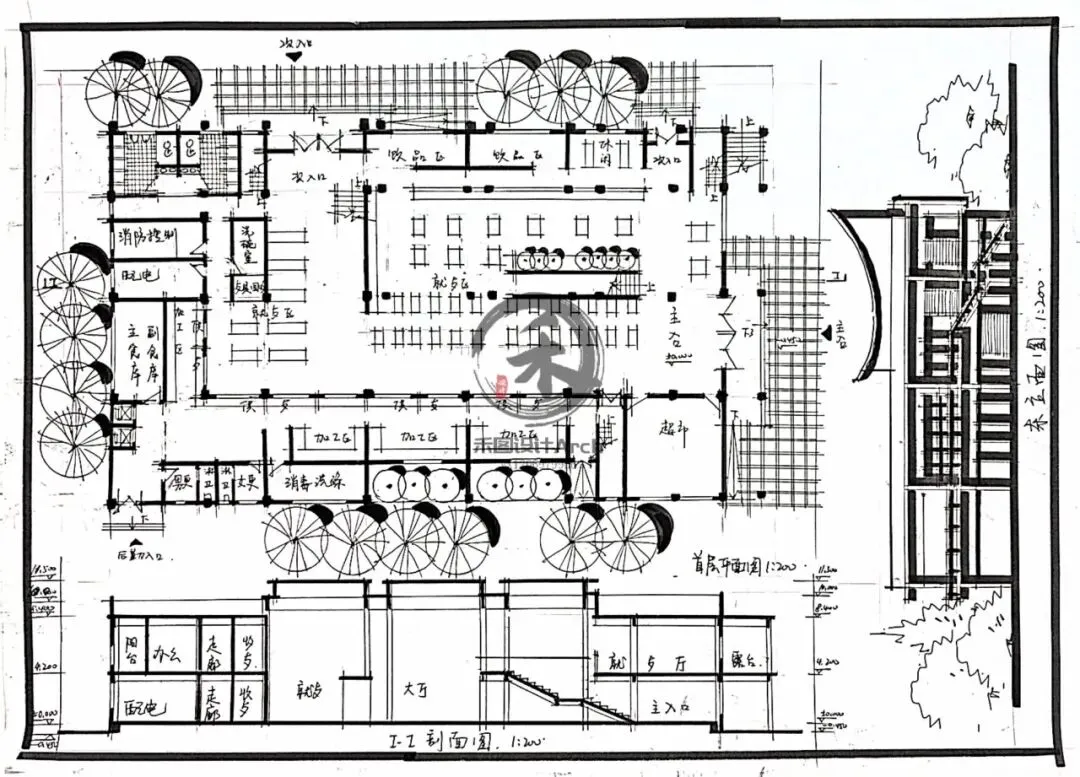

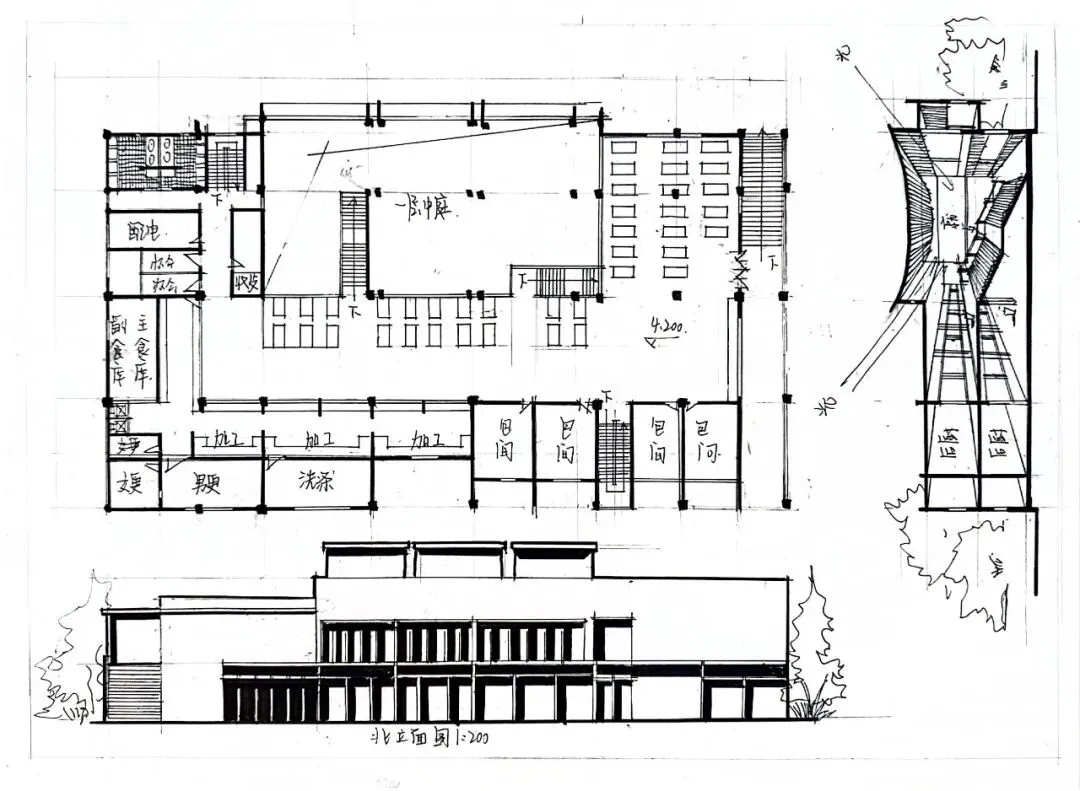

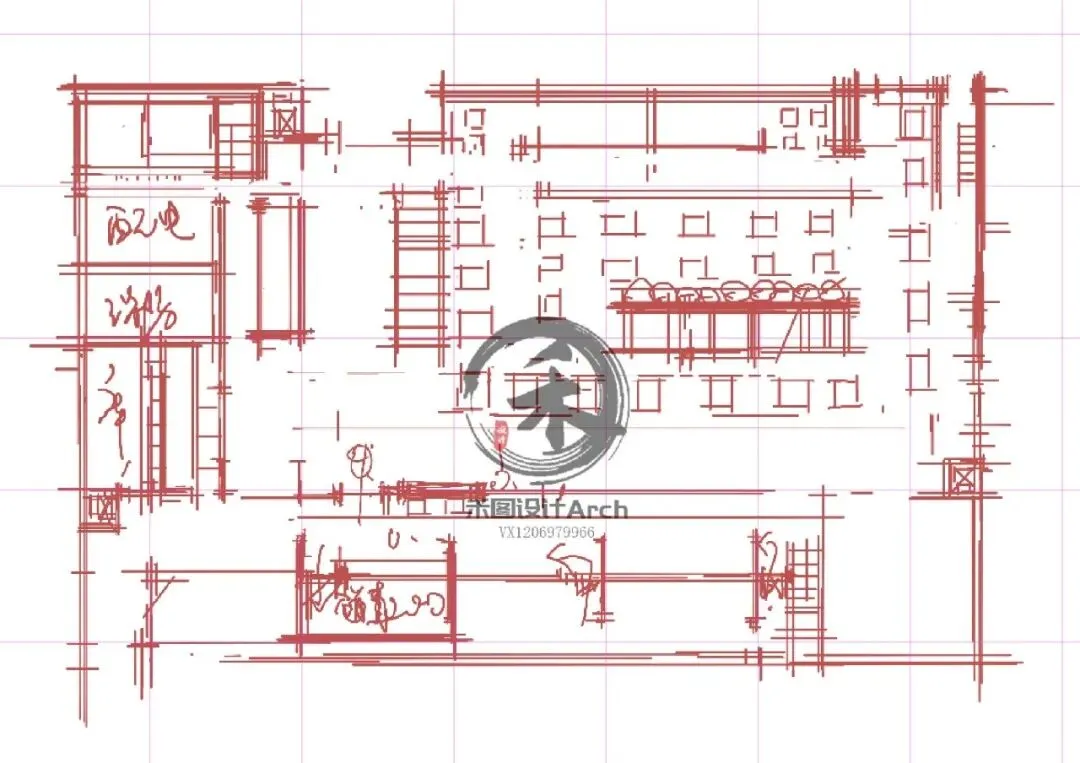

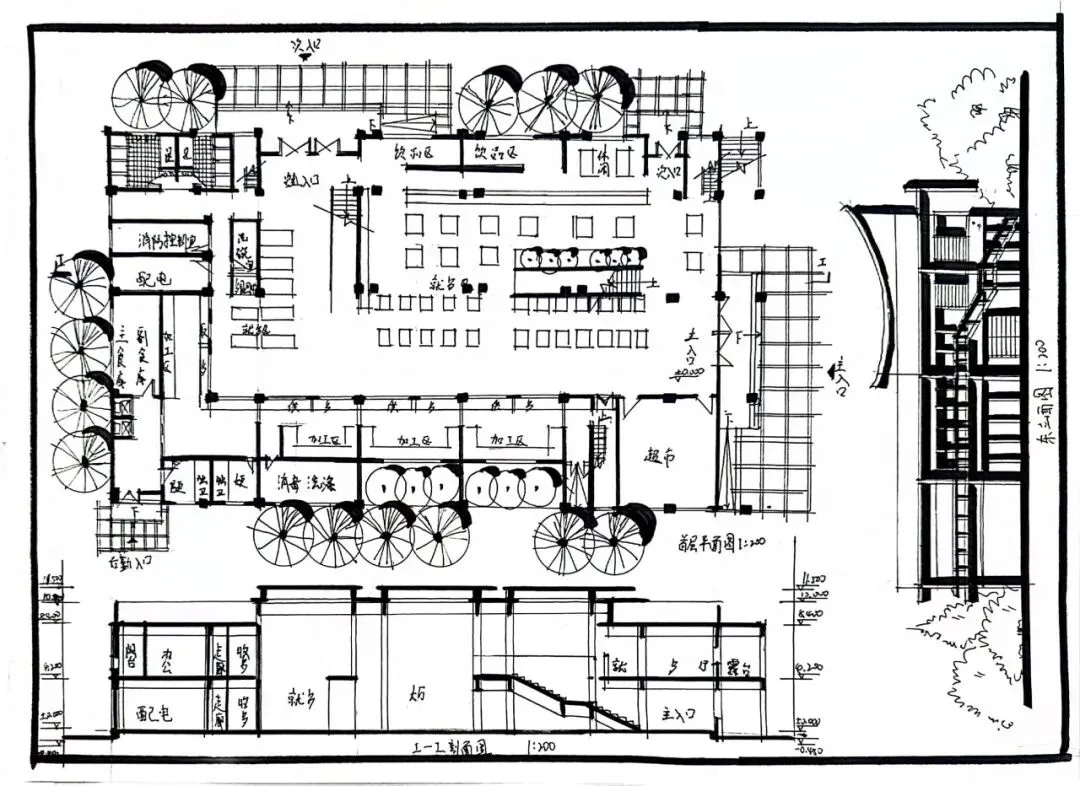

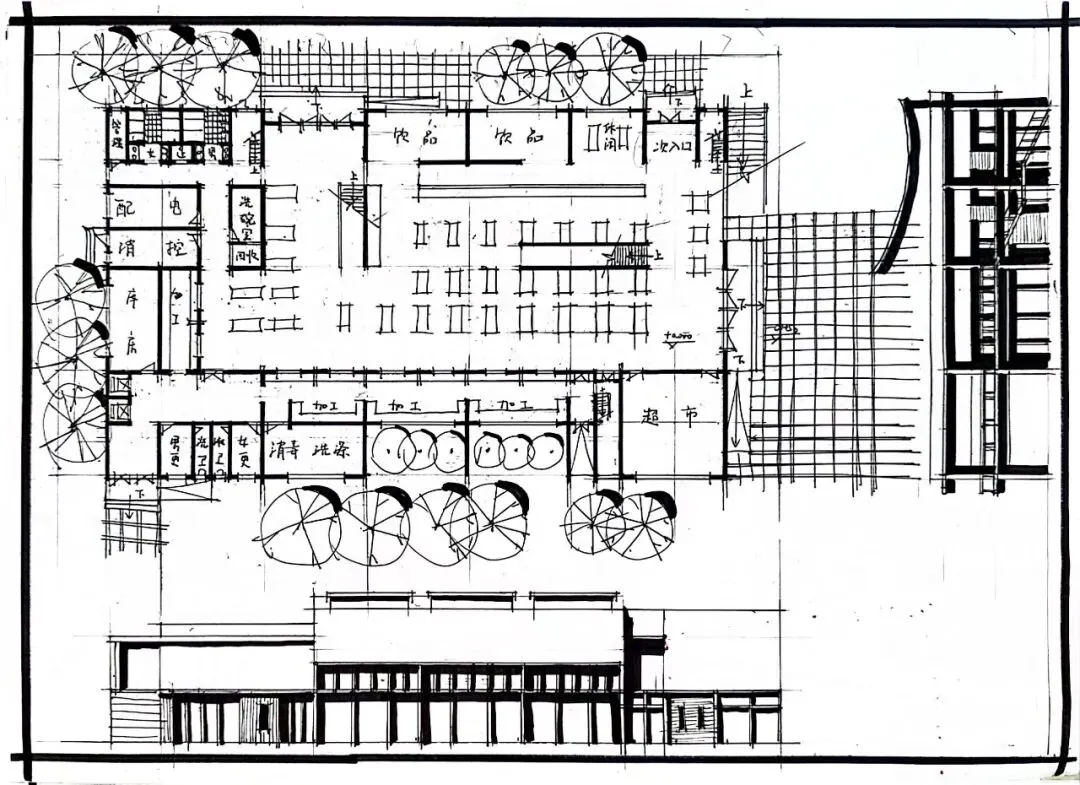

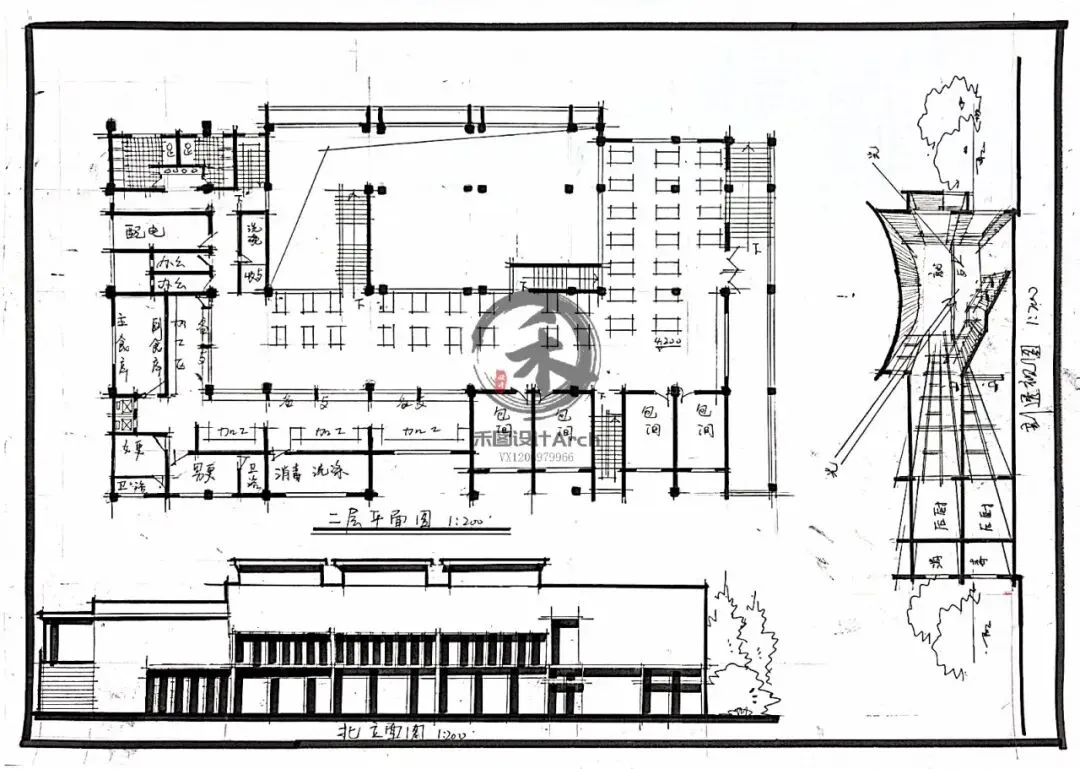

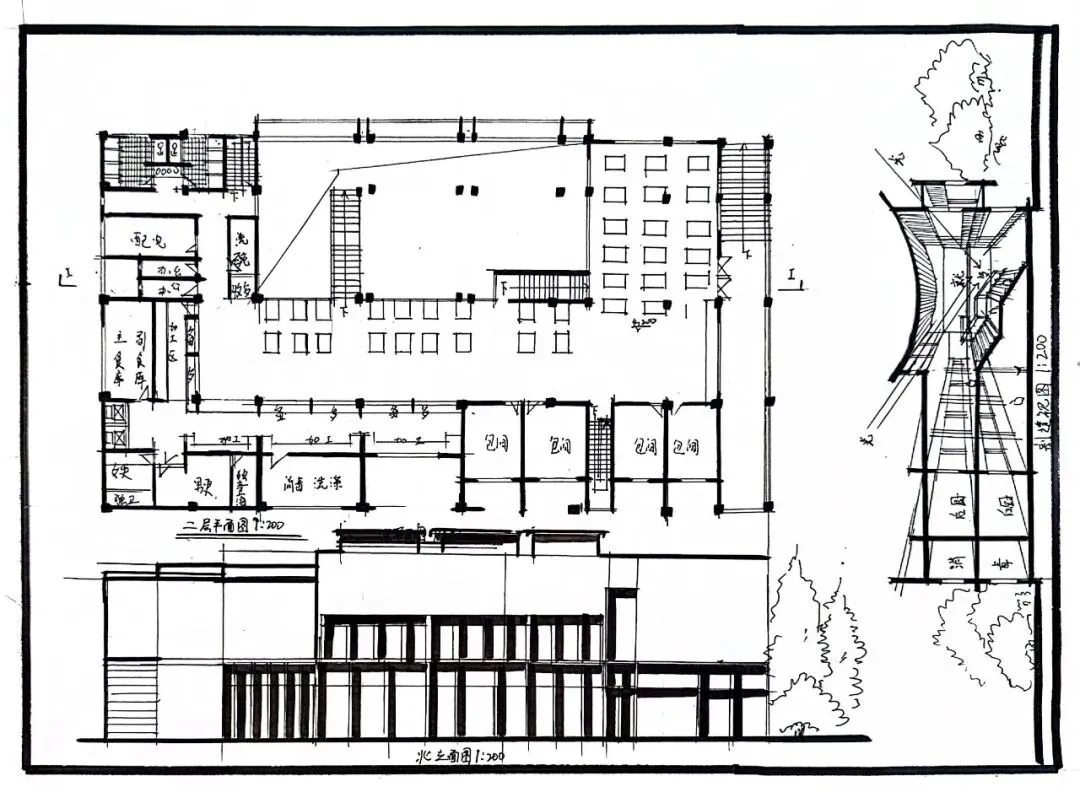

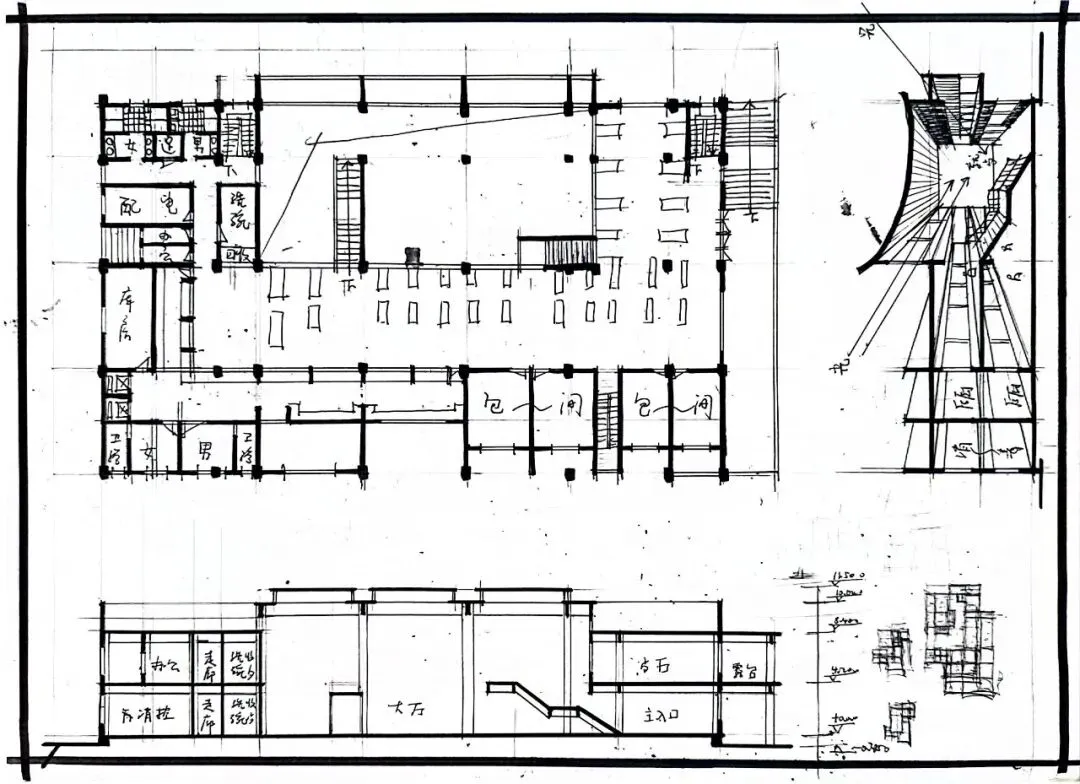

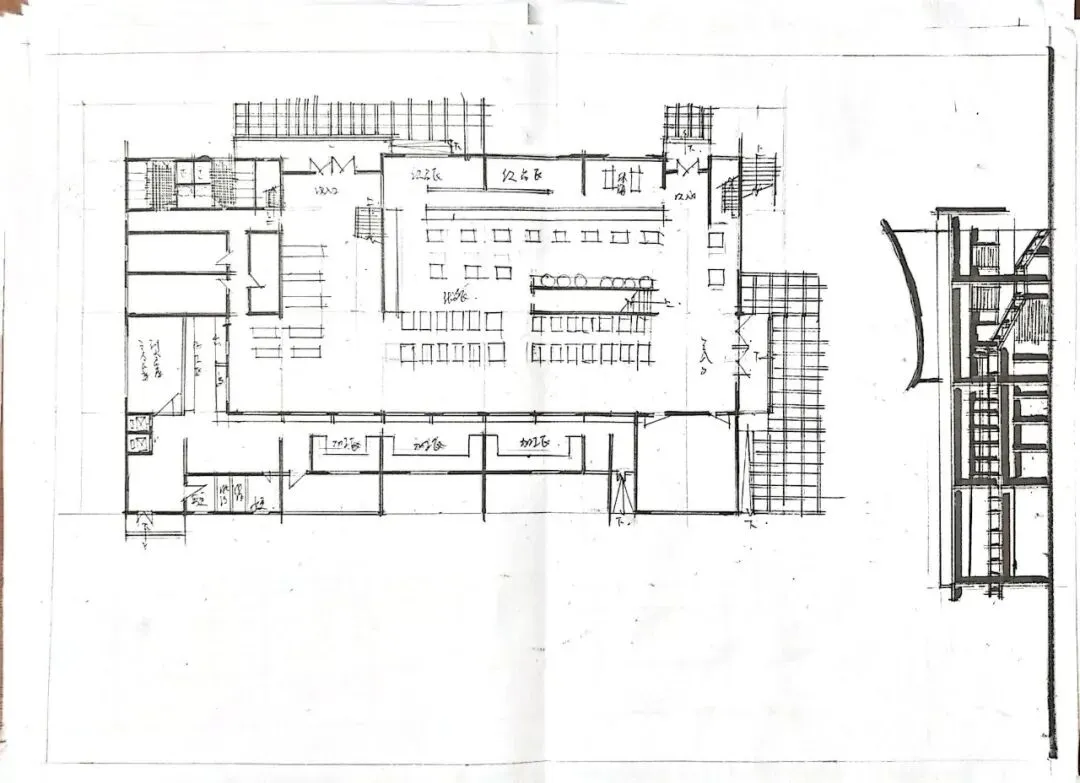

    1. 一层：主入口大厅、散座就餐区、饮品区、超市、公共卫生间、后勤全套（加工、备餐、库房、更衣消毒、垃圾回收、消防配电、办公）；后勤独立后勤出入口，不穿越就餐区。

     2. 二层：剩余散座就餐区、4间包间；二层设置独立卫生间、疏散楼梯，后厨通过垂直货梯/楼梯给二层包间送餐，严禁食客穿越后厨取餐。

（三）流线硬性扣分点（食堂快题第一扣分重灾区）

四条流线必须完全分离，不能交叉：

   1. 食客流线：入口→等候/饮品→就餐→卫生间→疏散出口；

   2. 后勤进货流线：西侧后勤入口→库房→加工→备餐窗口，单向通行；

   3. 员工流线：后勤入口→更衣洗漱→后厨，不经过就餐大厅；

   4. 供餐窗口间距≥1.1m，窗口宽度≥0.5m，设置二次更衣，题目强制要求，漏画直接扣分。

       二、通用食堂建筑设计核心要点（快题通用标准）

     1. 功能分区：动静、洁污、内外严格分区

• 动区（就餐大厅、包间、饮品超市）：建筑东侧、北侧，采光景观最优；

• 静污区（后厨加工、库房、消毒、垃圾回收）：西侧集中布置，设置独立后勤通道；

• 辅助区（办公、配电、消防、卫生间）：边角穿插，不占用核心景观面。

   2. 后厨洁污分离铁则（食堂快题核心考点）

（1）. 清洁流程：进货库房→粗加工→精加工→备餐售卖（洁净区）；

（2）. 污染流程：餐桌回收→残食清洗→垃圾外运（靠后勤出口）；

（3）. 两区物理隔断，不能共用通道，员工二次更衣设在洁净区入口；

（4）. 后厨必须设置通风排烟、排水沟、消毒储存空间。

   3. 人流与疏散规范

（1）. 就餐大厅疏散宽度按就餐人数核算，双向疏散，楼梯直达室外；

（2）. 后勤通道净宽≥2.4m，满足货车通行；

（3）. 无障碍：主入口坡道、无障碍厕位、无障碍就餐座位；

（4）. 分层就餐必须设置独立送餐垂直交通，食客楼梯与后勤楼梯分开。

   4. 采光、通风、噪声控制

（1）. 就餐空间优先南北向开窗，做大窗、中庭改善采光；

（2）. 后厨机械排烟，远离教学区、宿舍区，避免油烟飘向生活区；

（3）. 后厨设置隔音构造，防护林、绿化作为声屏障，降低就餐噪音对外干扰。

   5. 尺度与配套规范

（1）. 就餐人均面积：1.2~1.5㎡/人，桌椅排布预留通行通道；

（2）. 供餐窗口、排队等候空间预留充足，避免拥堵；

（3）. 配套：独立公共卫生间、员工更衣淋浴、垃圾回收间、消防控制室、配电间；

（4）. 后勤停车位/卸货区，独立垃圾存放点，隐蔽不影响主立面。

（6）. 造型与总图逻辑

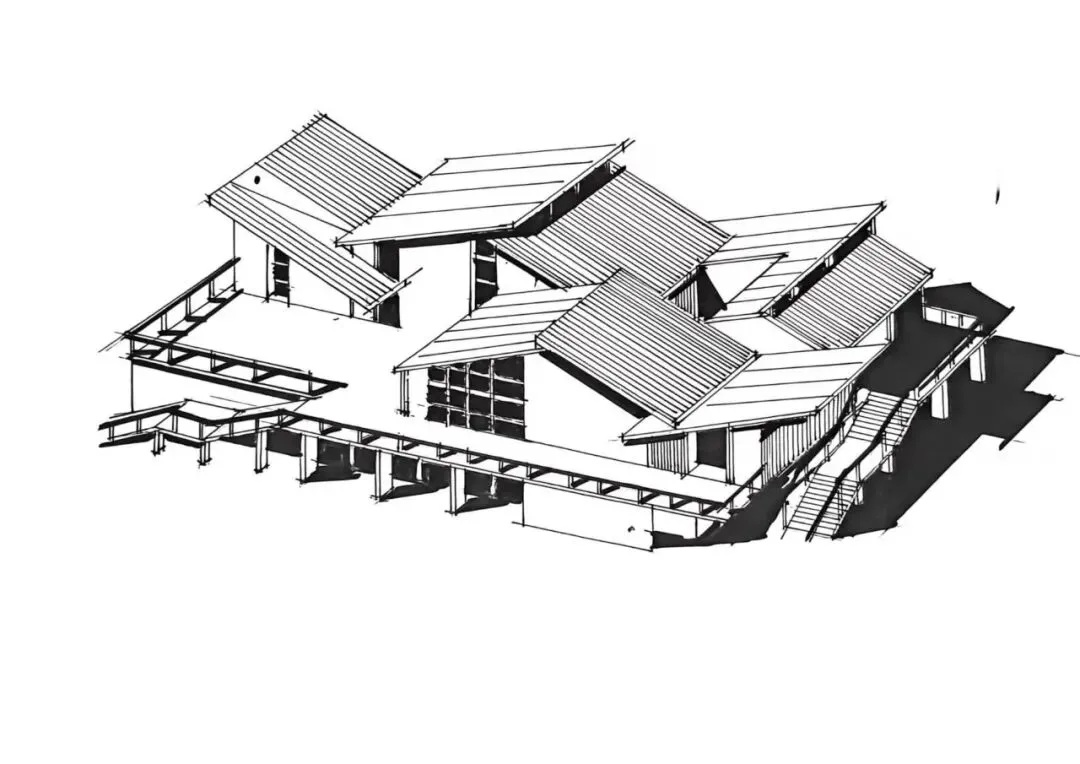

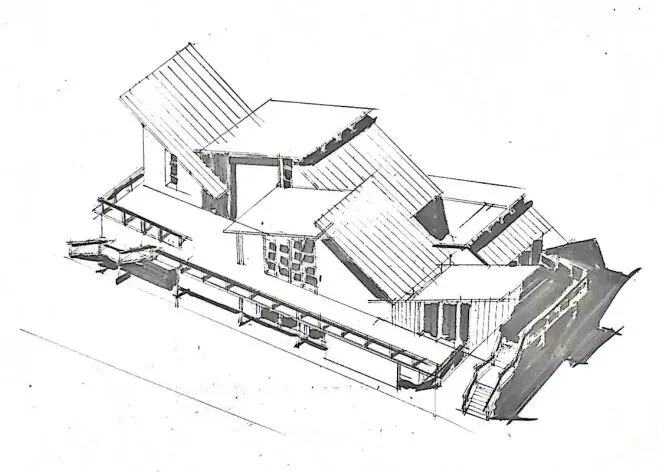

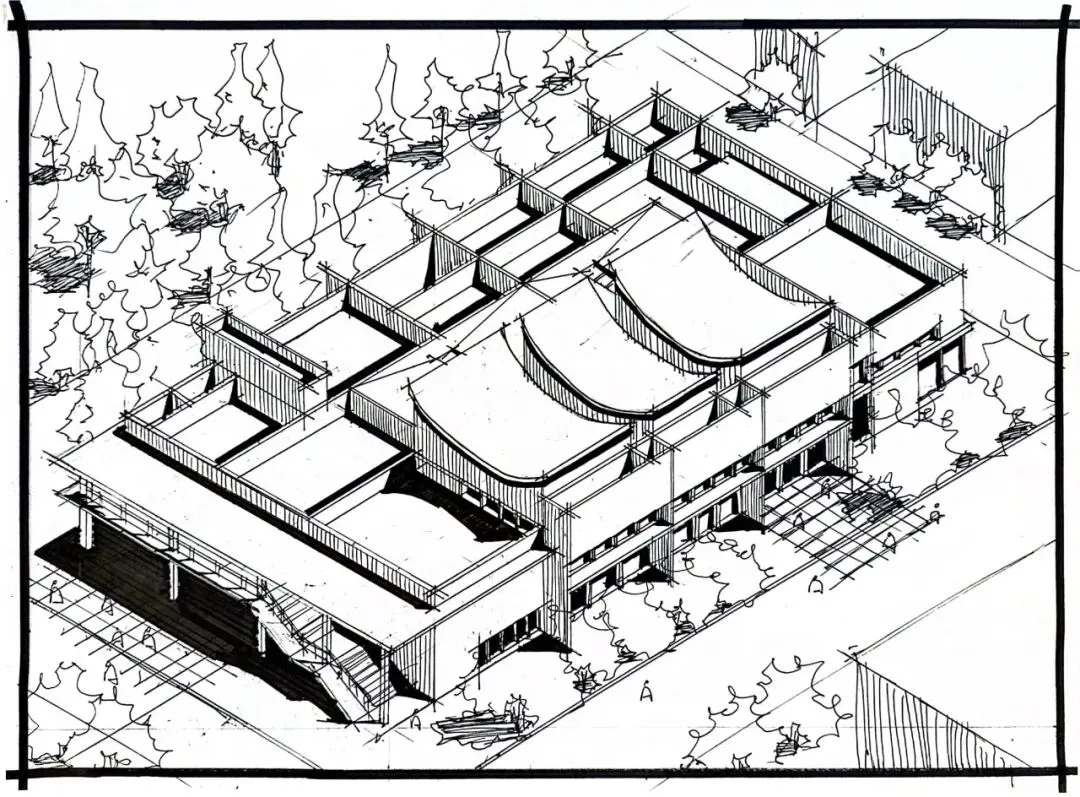

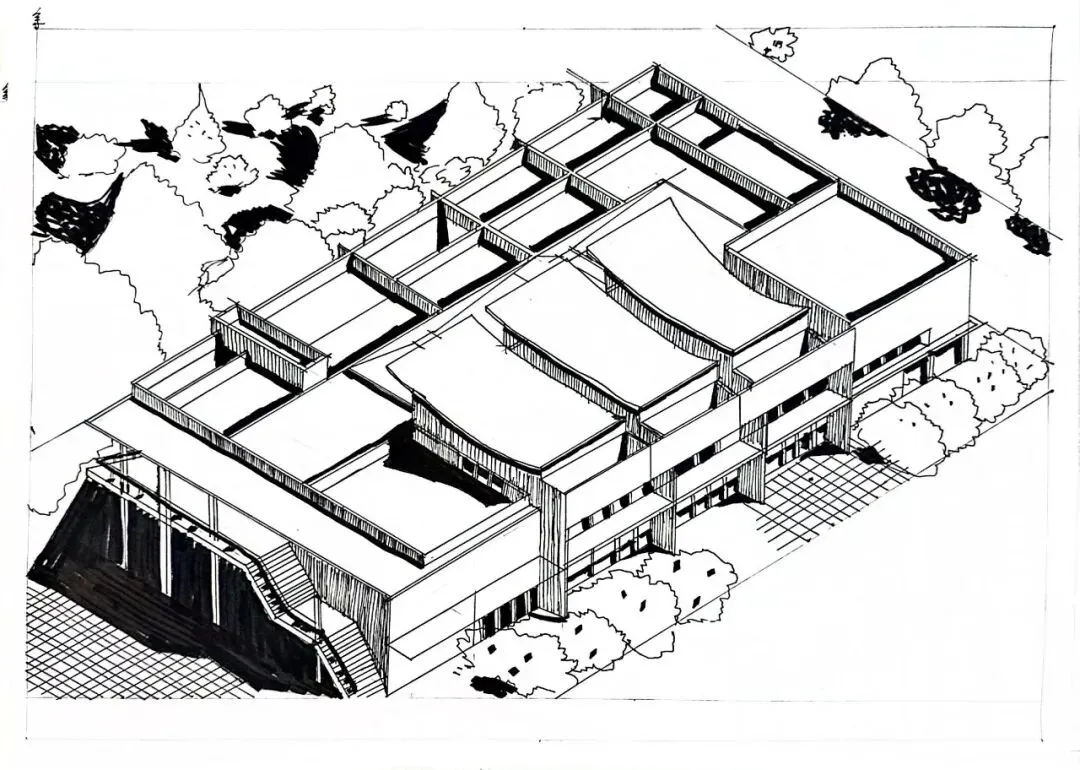

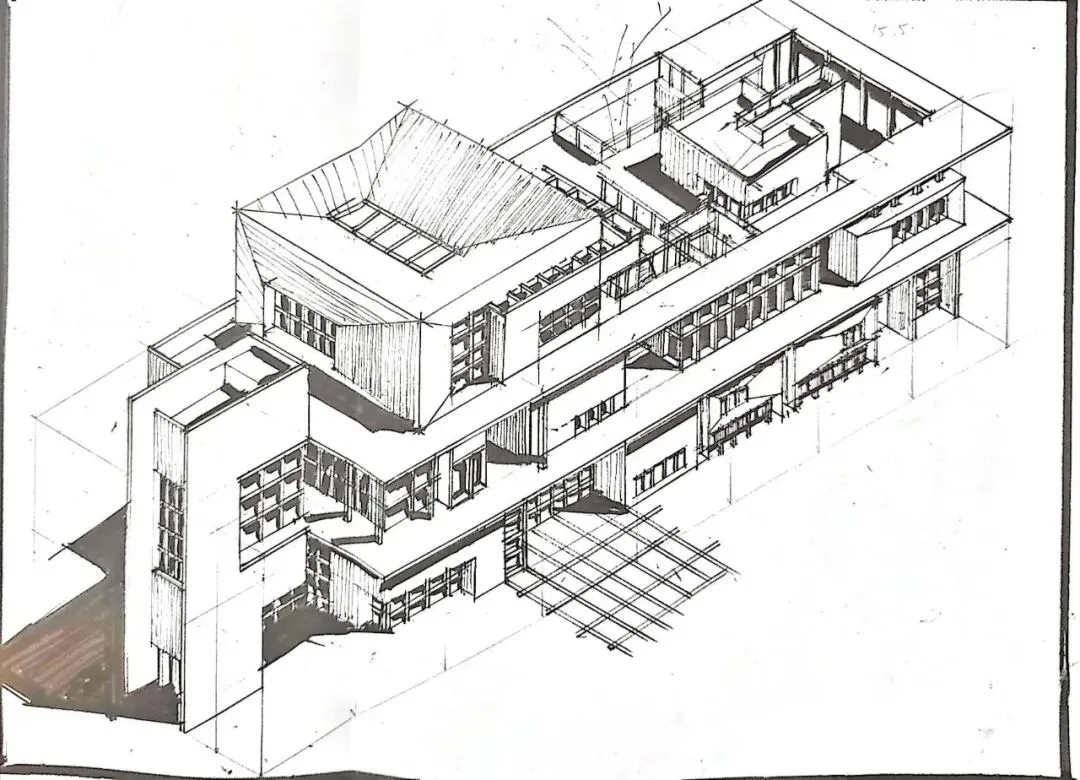

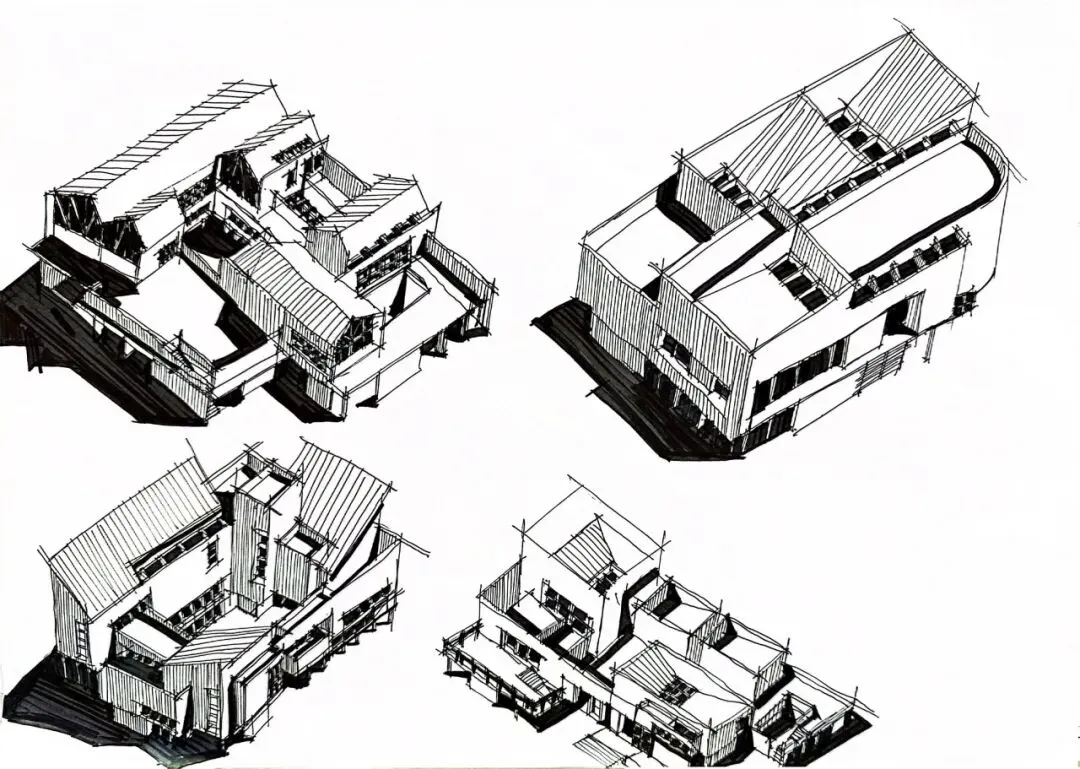

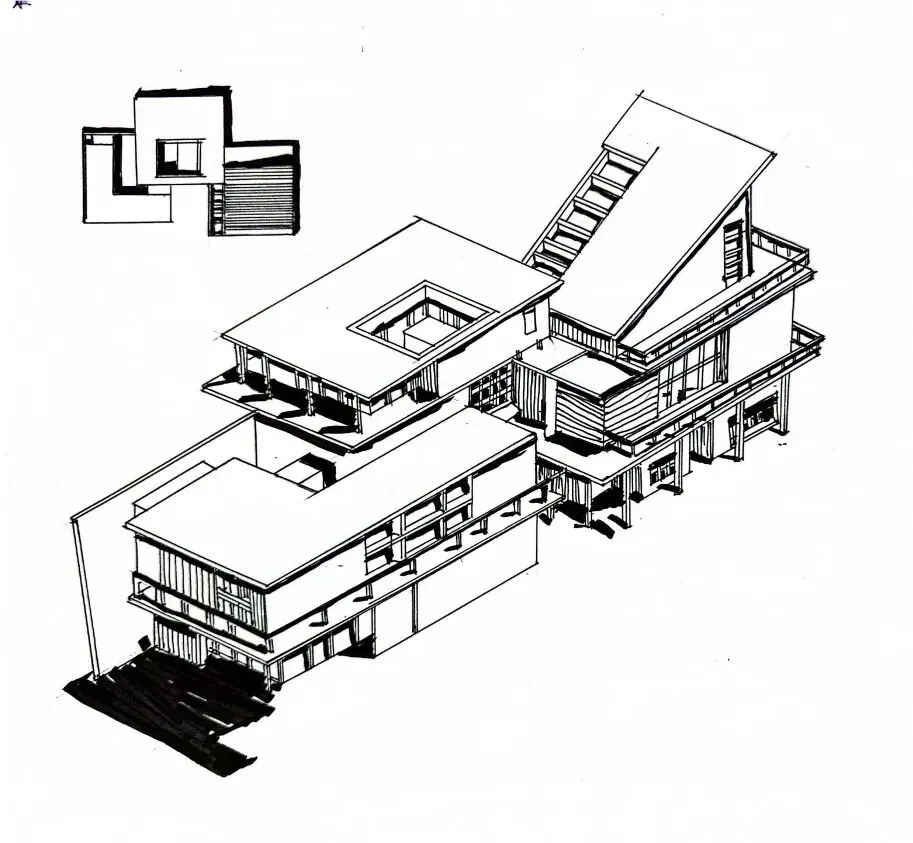

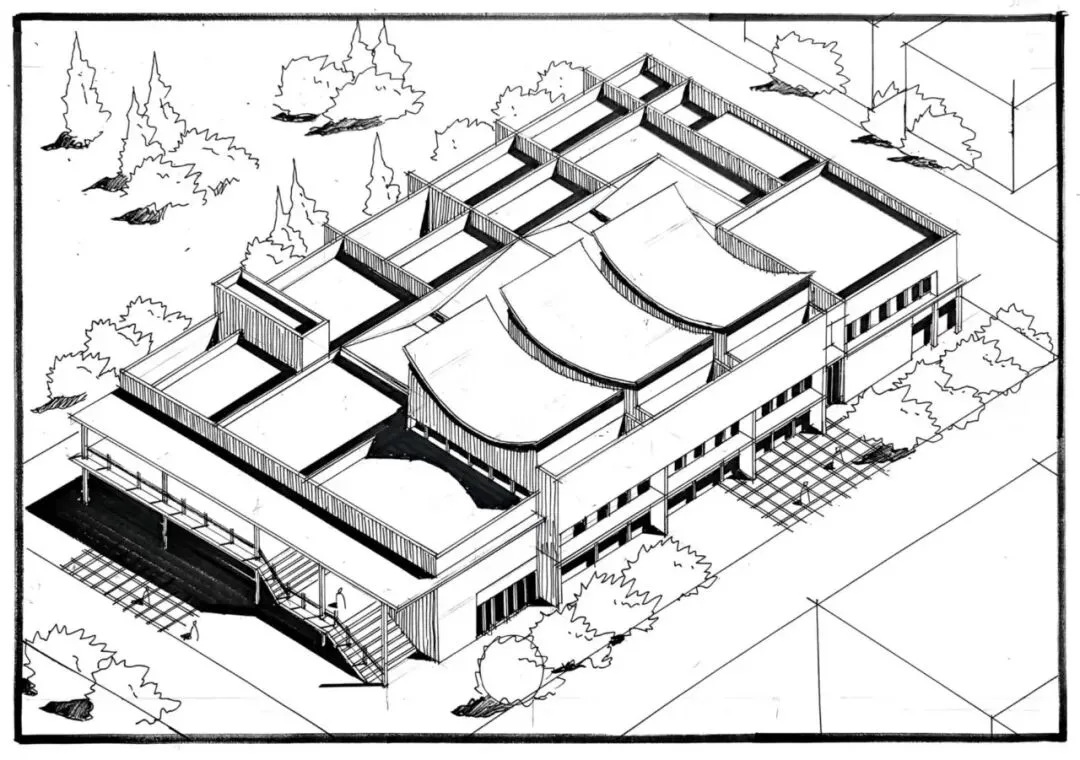

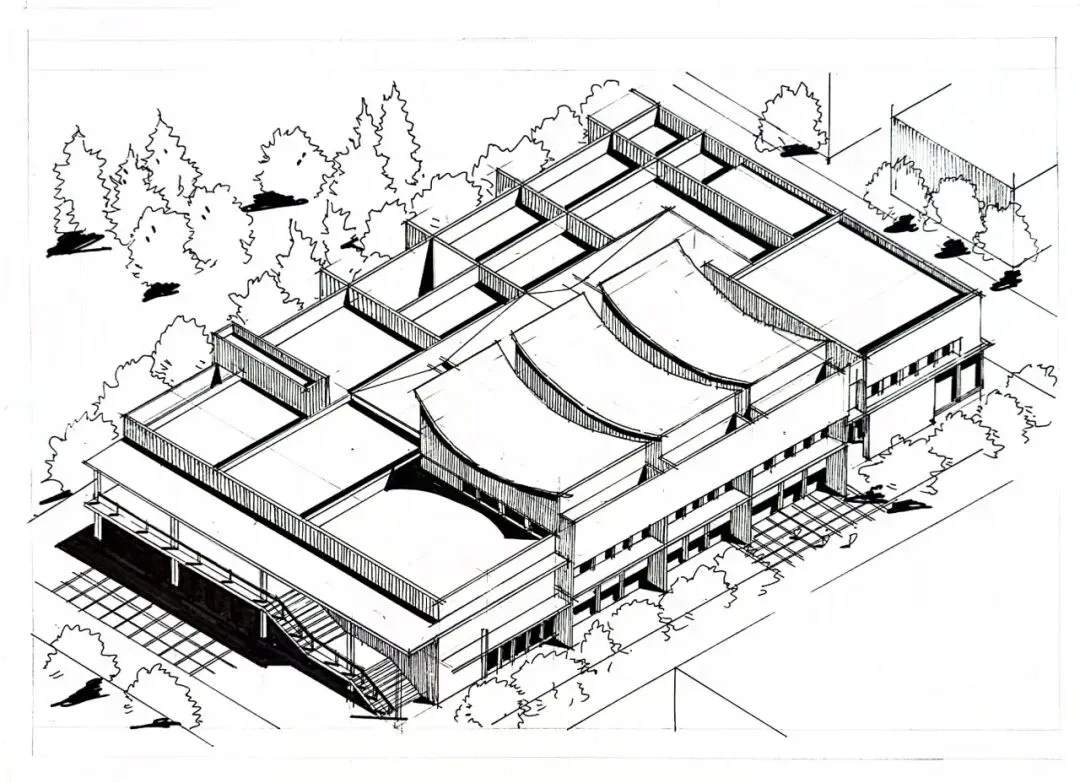

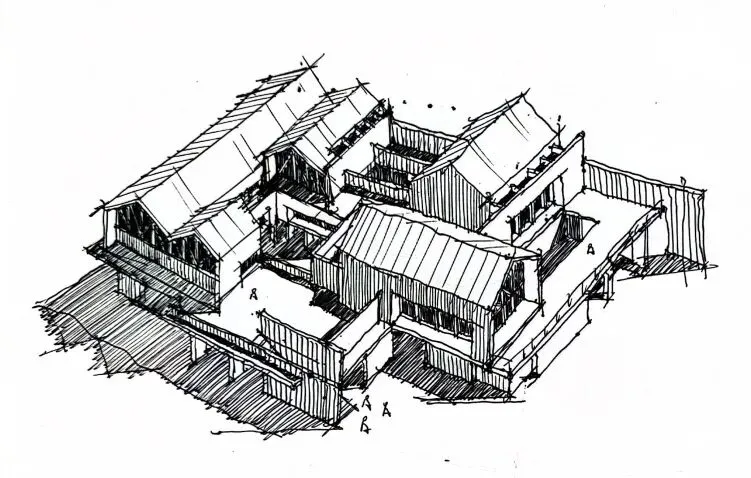

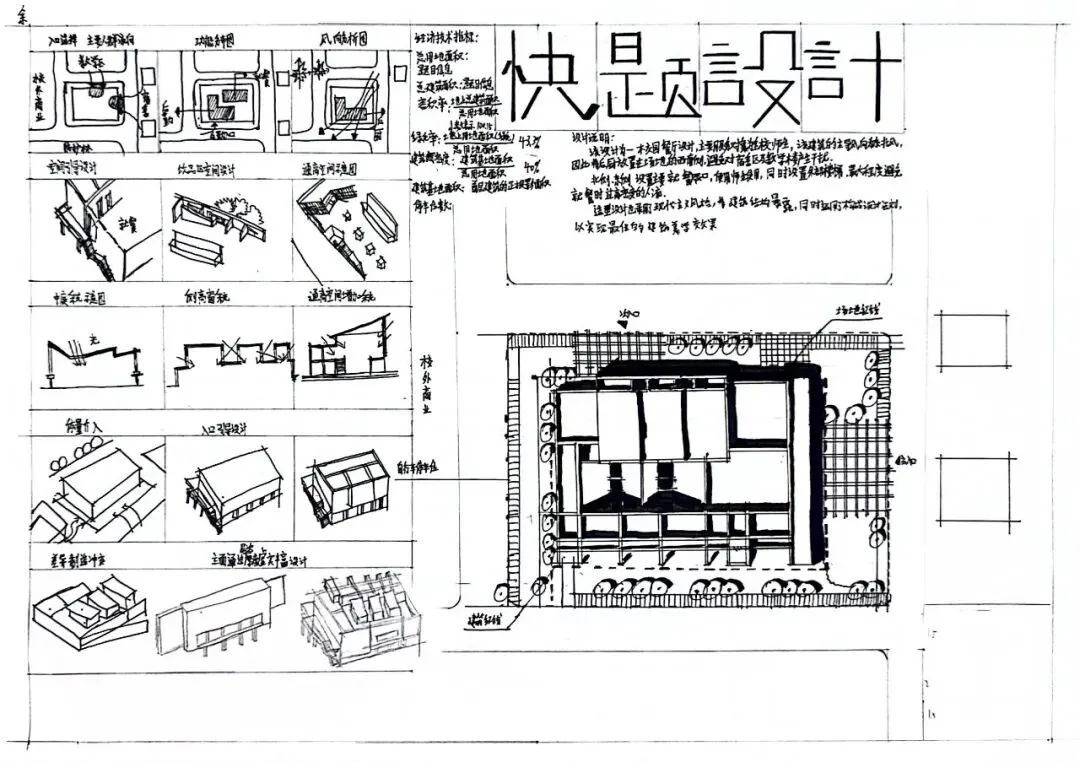

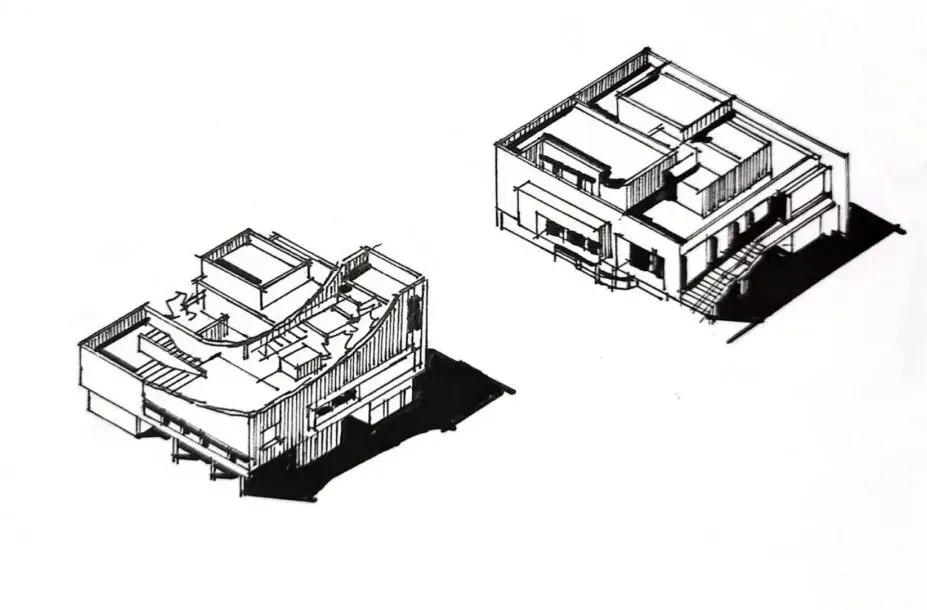

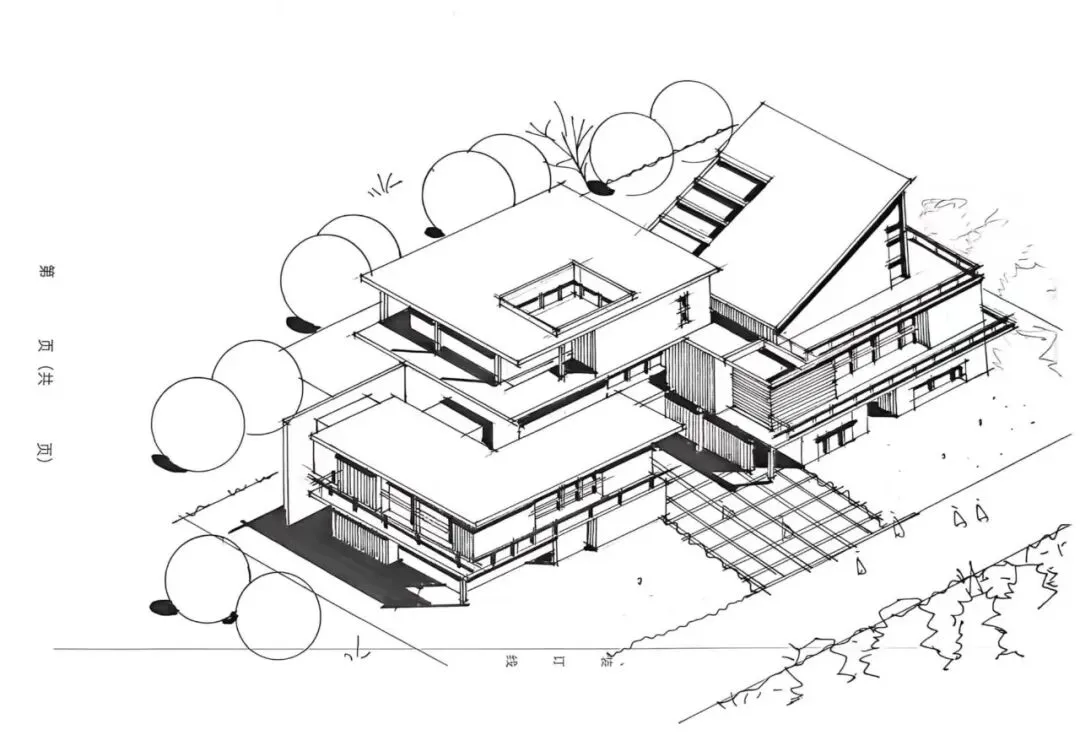

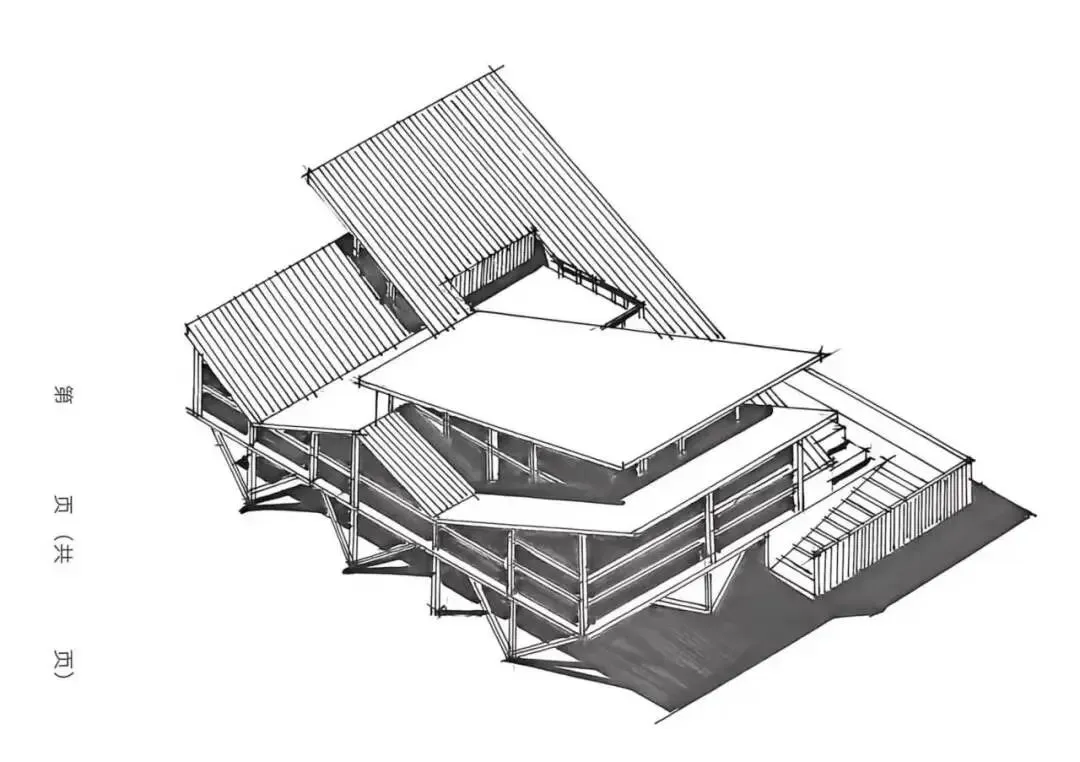

       校园食堂偏向简洁现代，体量拆分消解大体量压迫感；利用坡屋顶、中庭、廊道丰富造型；总图划分人行、车行、后勤三条独立动线，绿化分隔不同功能区，区分校园公共界面与后勤封闭界面。

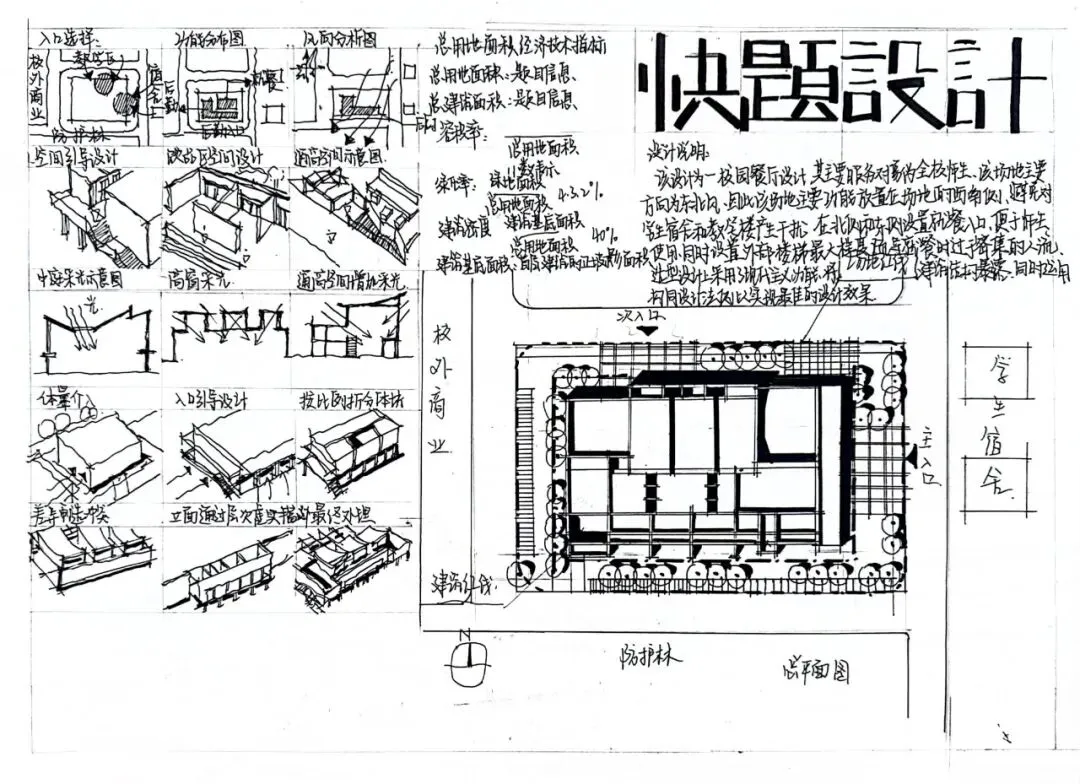

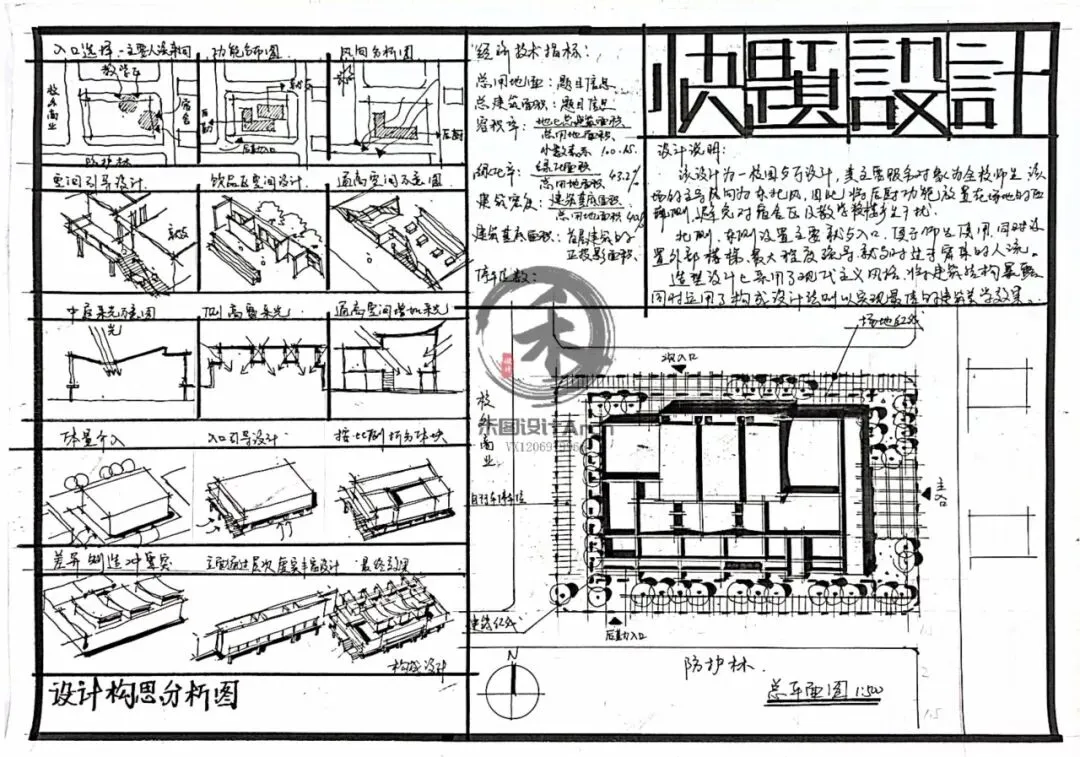

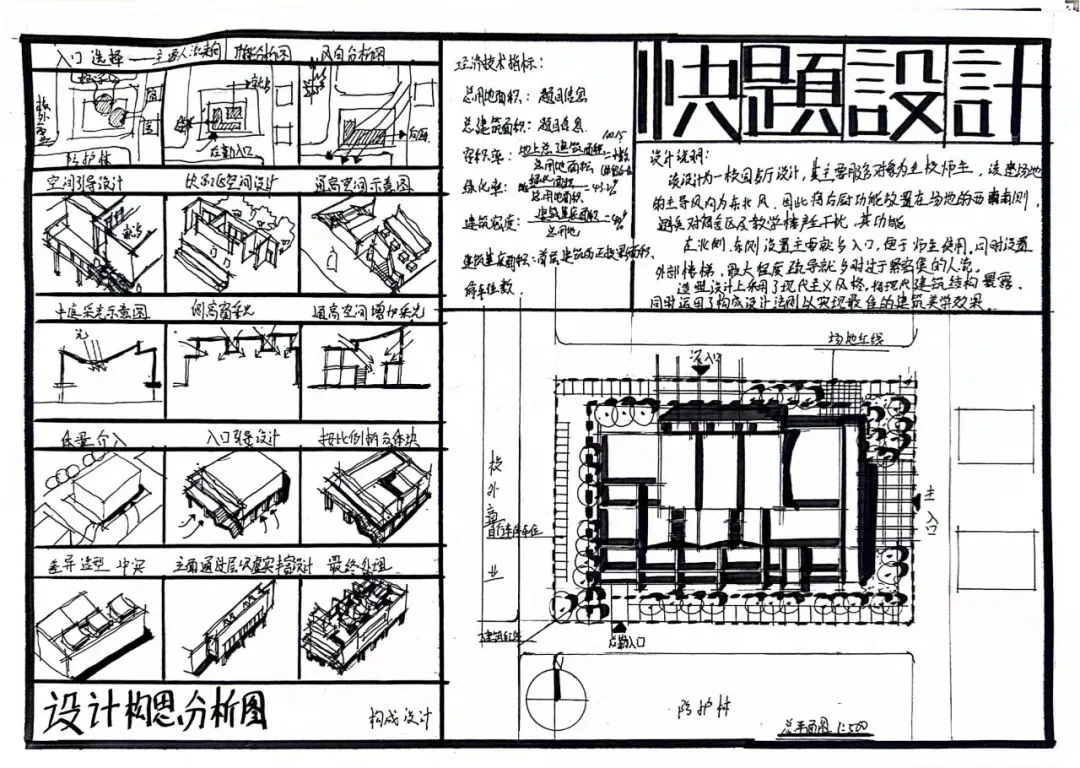

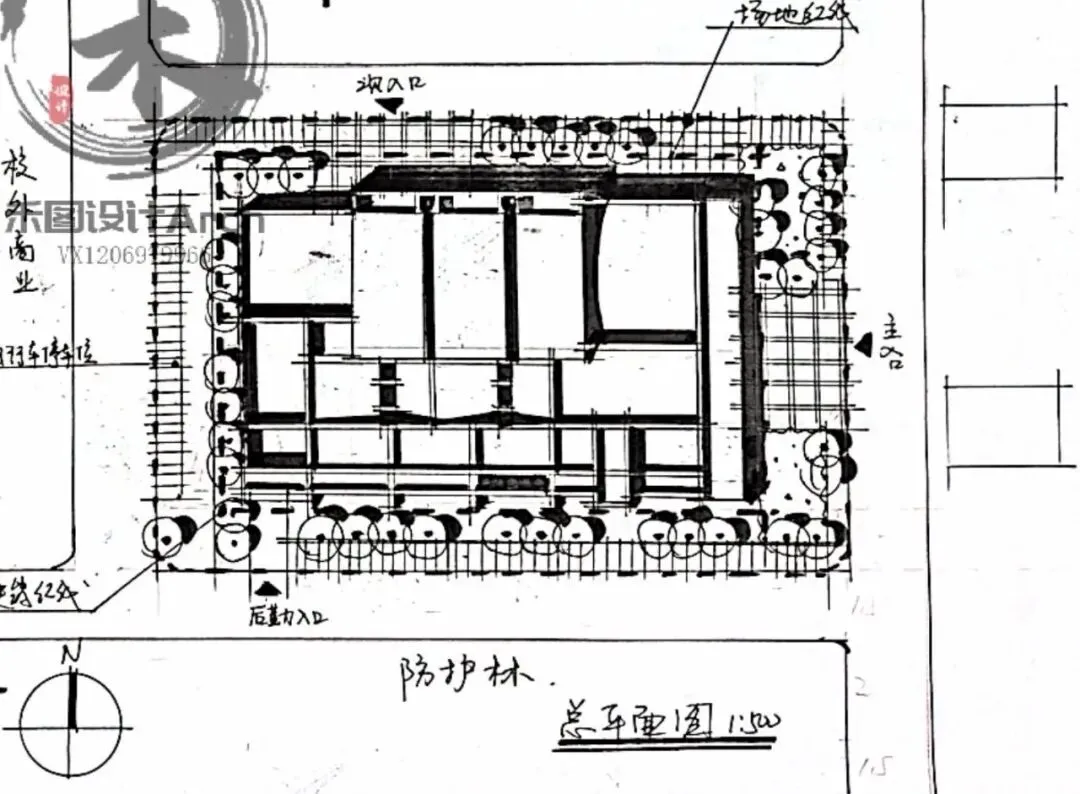

       场地东侧设置主入口，面向宿舍区就餐人流；北侧、南侧分别布置次入口与后勤出入口，人流、后勤、货流动线完全分离。

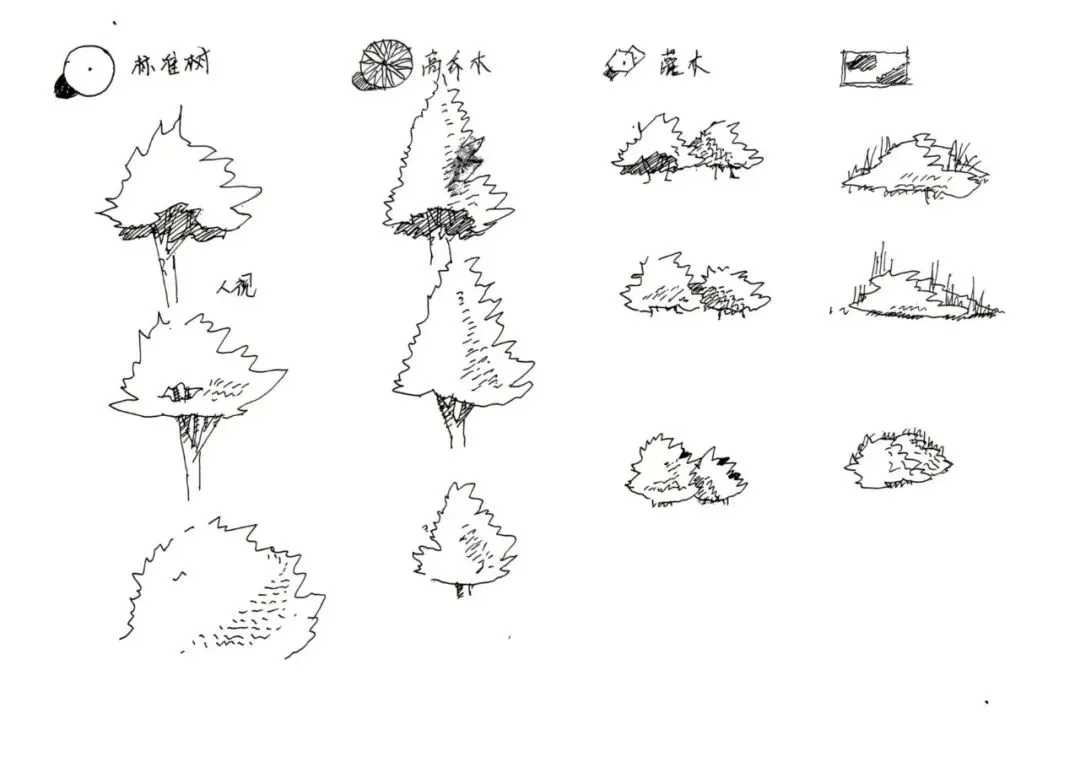

       建筑四周环绕防护林与场地绿化，场地周围布置自行车停车位，满足校内师生停车需求。场地边界完整布置景观乔木，形成绿化围合界面，兼顾降噪与景观隔离。

严格要求才能出成果！每位学员都值得被认真对待！！

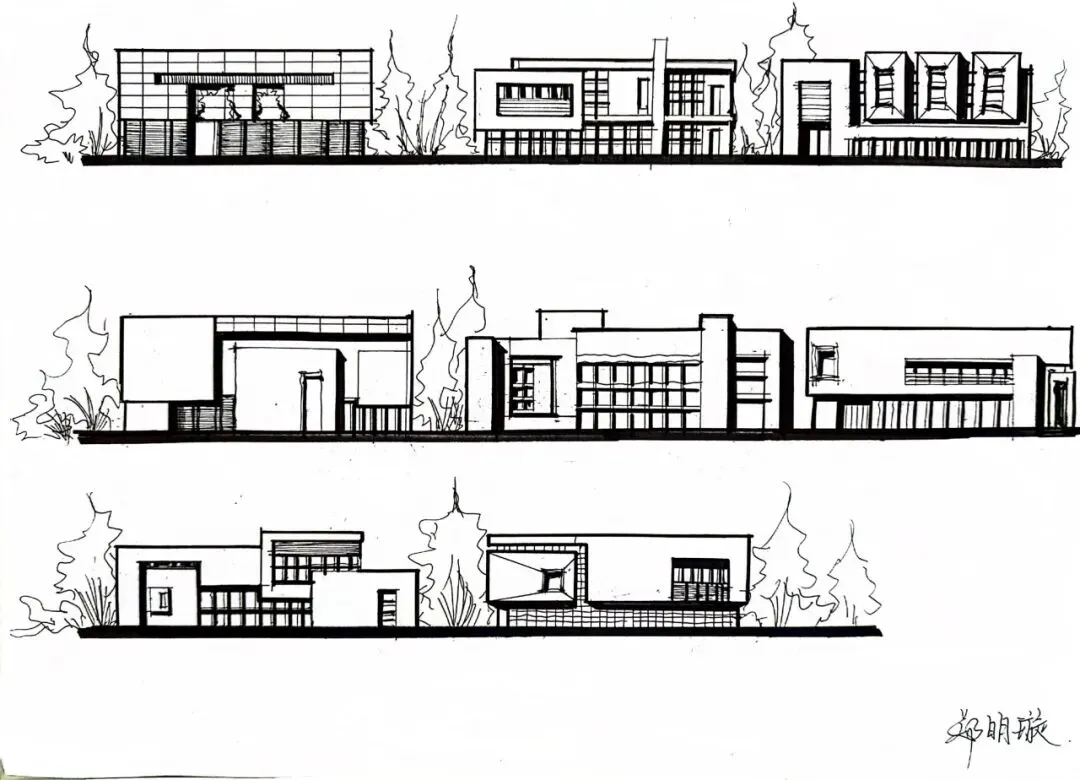

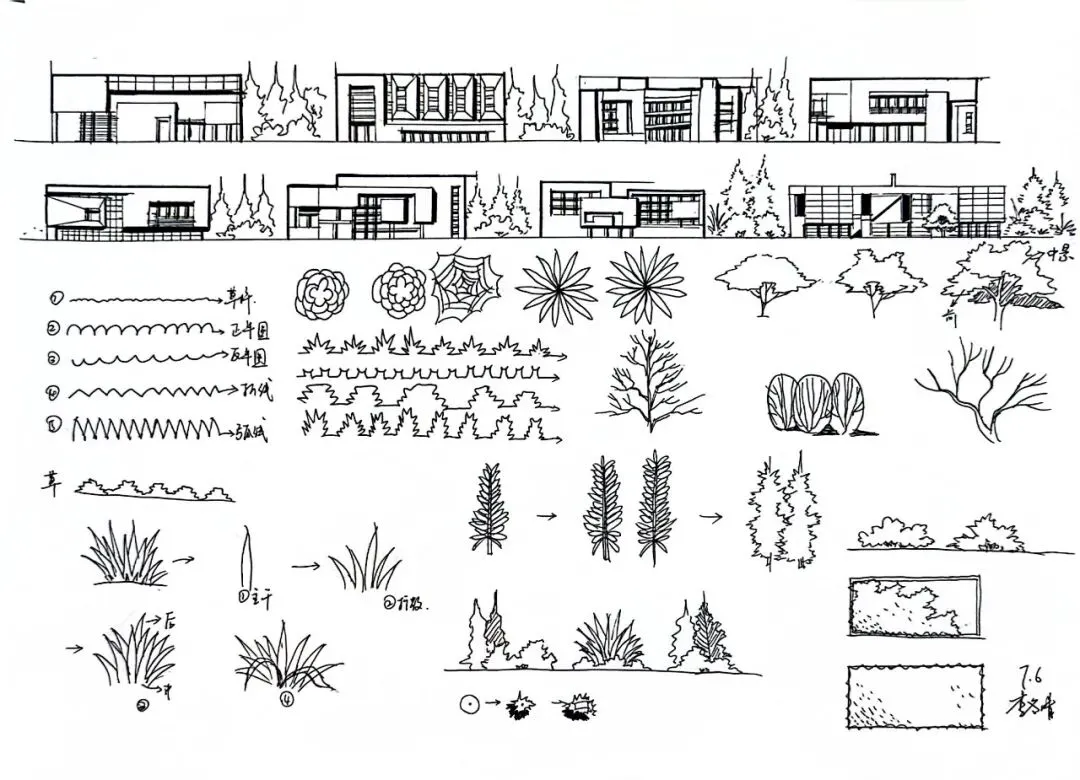

郑州校区基础班学员作业成果展示！
