江苏高考物理真题逐题精讲2025-5(Q5-LC振荡电路)

前言

That statement is not quite right. I stood on Maxwell’s shoulders.”

——Albert Einstein

在爱因斯坦第一次访问英国剑桥时，有人恭维说：

“您是站在牛顿的肩膀上才走得这么远。”

爱因斯坦回答：

“不对，我是站在麦克斯韦的肩膀上。”

詹姆斯·克拉克·麦克斯韦（James Clerk Maxwell，1831年6月13日—1879年11月5日），生于英国苏格兰爱丁堡。对前人和他自己的工作进行了综合概括，将电磁场理论用简洁、对称、完美的数学形式表达了出来，经后人整理和改写，成为经典电动力学主要基础的麦克斯韦方程组。

——本段摘自百度百科

我们今天要讲的LC振荡电路，就是在麦克斯韦理论的指导下制作的。无论是无线通信，还是有线通信，几乎所有和通信相关的设备背后都有LC振荡电路的身影。

说明：文章主题图来源于网络，如有侵权，请联系删除。

本题核心考点：

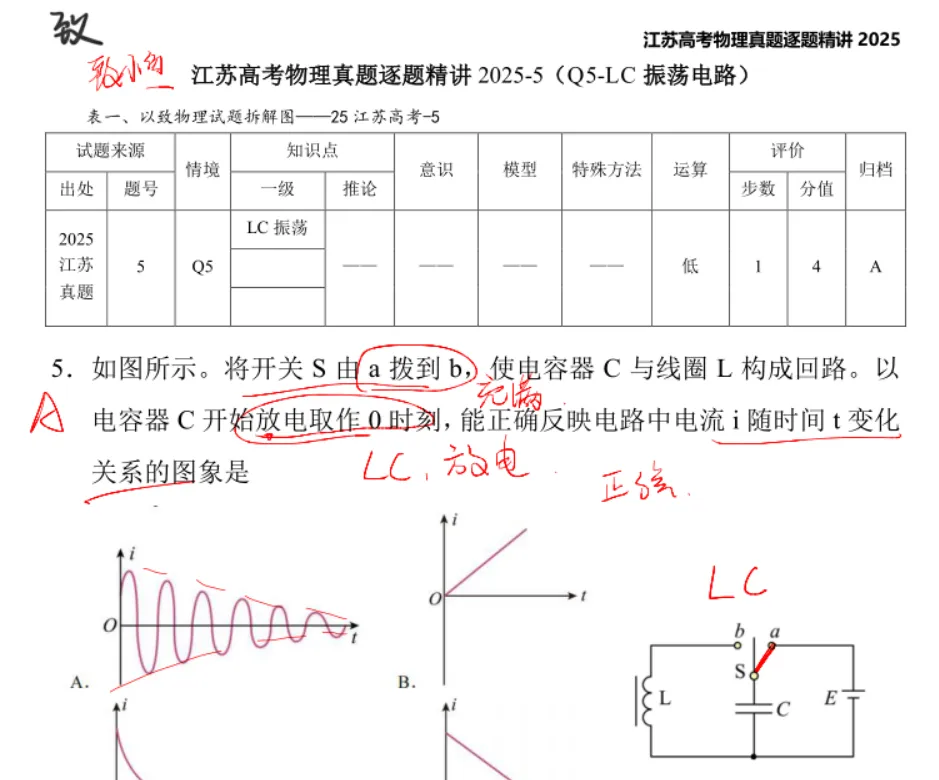

1、LC振荡电路的I-t图像：从电容开始放电计时，图像为（类）正弦函数，从电容器充电计时，图像为（类）余弦函数。

关联性或替代性考点：

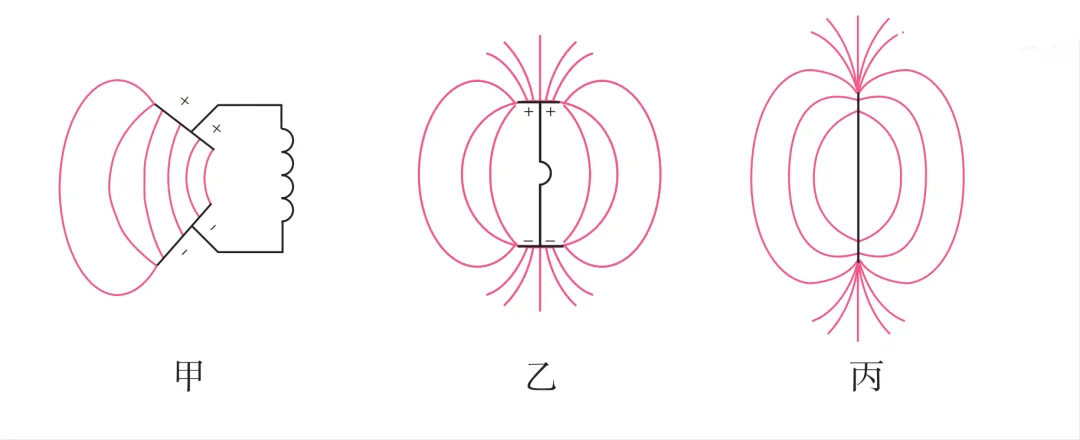

1、LC振荡电路中的能量转化与关联：电场能与磁场能的相互转化，电场能与电容器电荷量正相关，磁场能与电流大小正相关。所以，电容器放电过程，电荷量减小，电场能减小，磁场能增大，对应电流是增大的。

2、纯电容器的充放电过程：充放速度由快转慢（电流由大变小）。

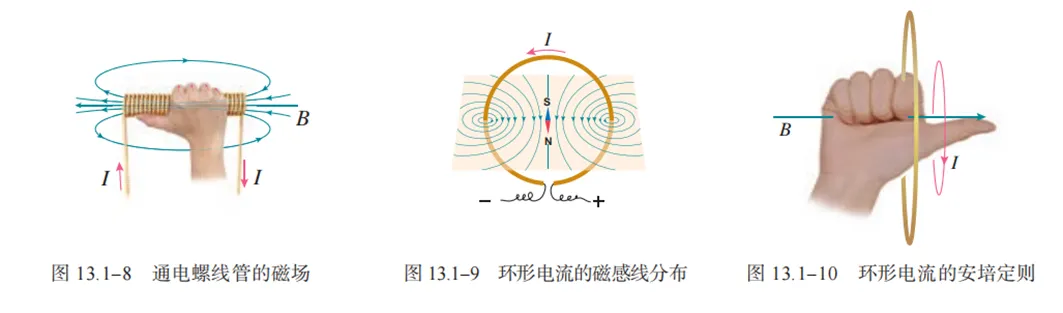

3、安培定则（右手螺旋定则）：四指指示电流方向时，大拇指指示磁场方向，类似条形磁铁。
