     到了初三,一学电学,电路故障肯定失分,从而难倒一批人,电路故障是中考物理高频考点,也是很多同学的高频失分区区。
     这份2026中考物理一轮复习微专题,把串联、并联、实验三大类故障讲透,掌握方法就能快速判断。

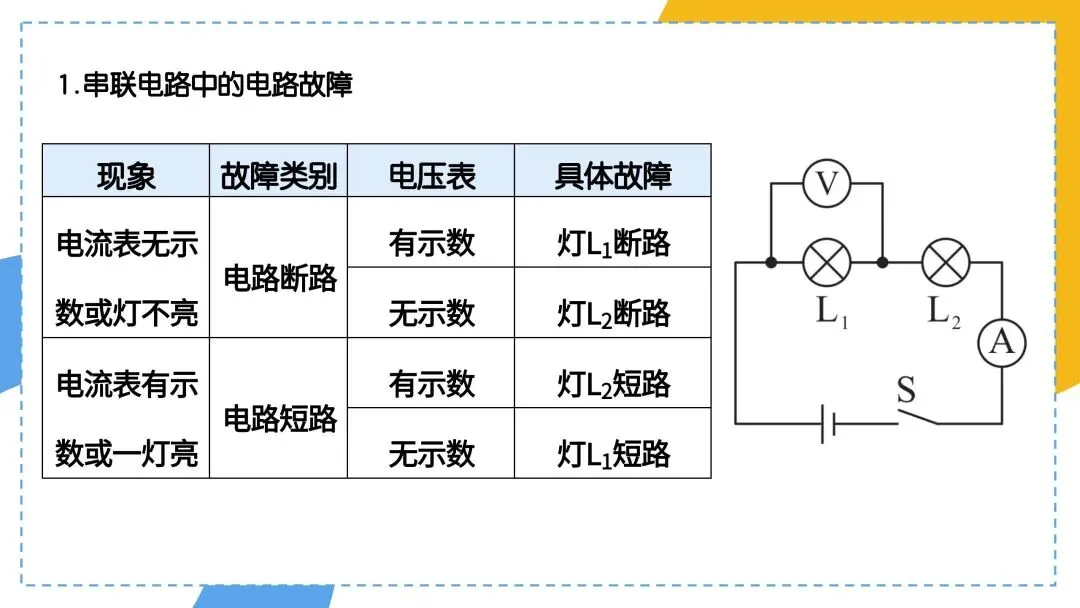

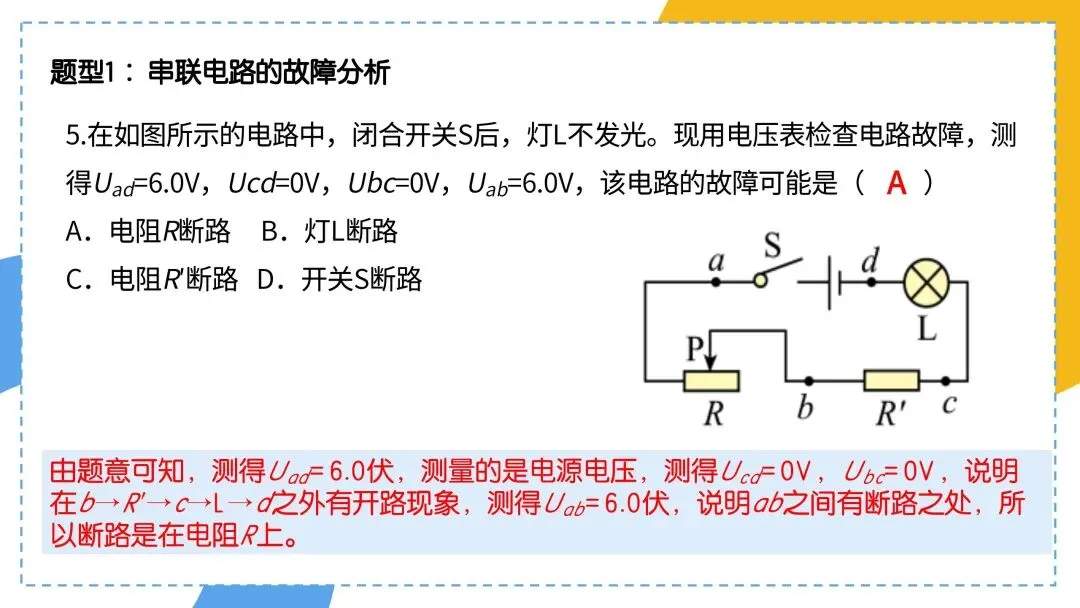

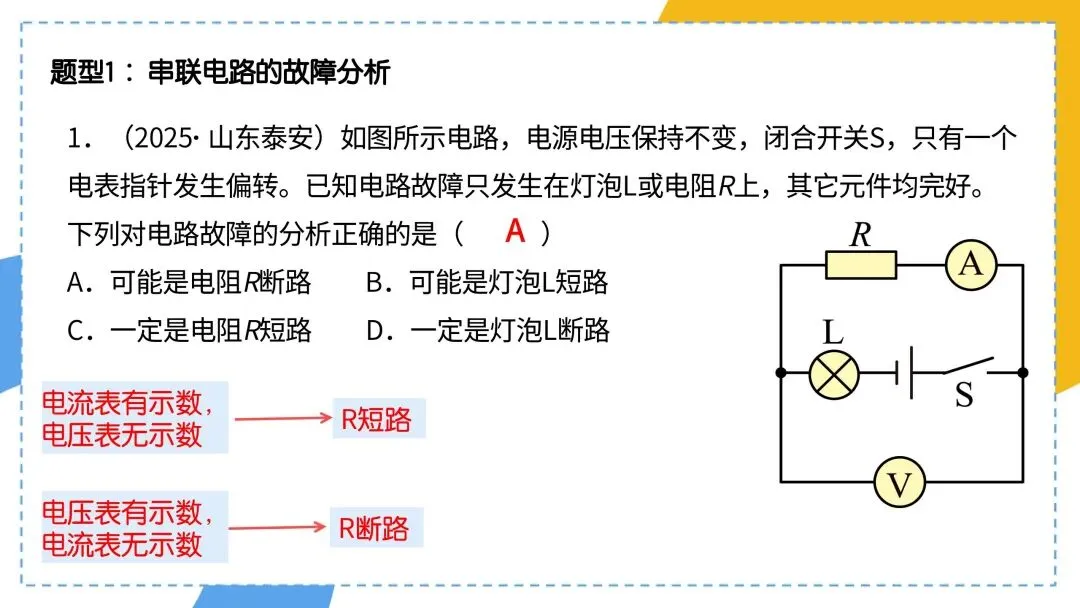

1. 串联电路故障核心
- 电流表无示数、灯不亮
:电路断路,电压表有示数为测到断路点。
- 电流表有示数、一灯亮
:电路短路,电压表无示数对应短路用电器。

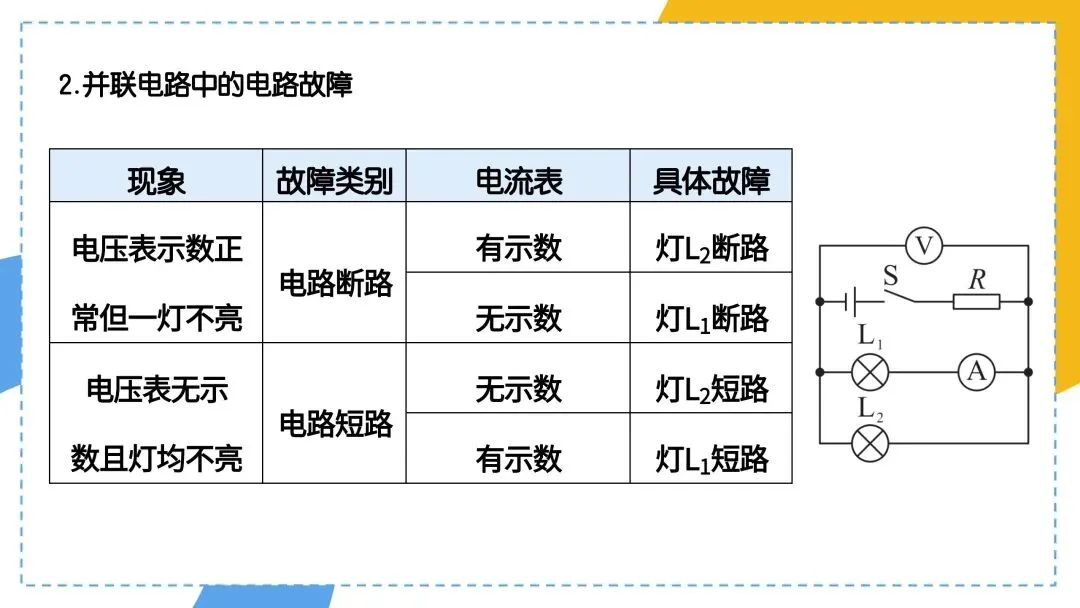

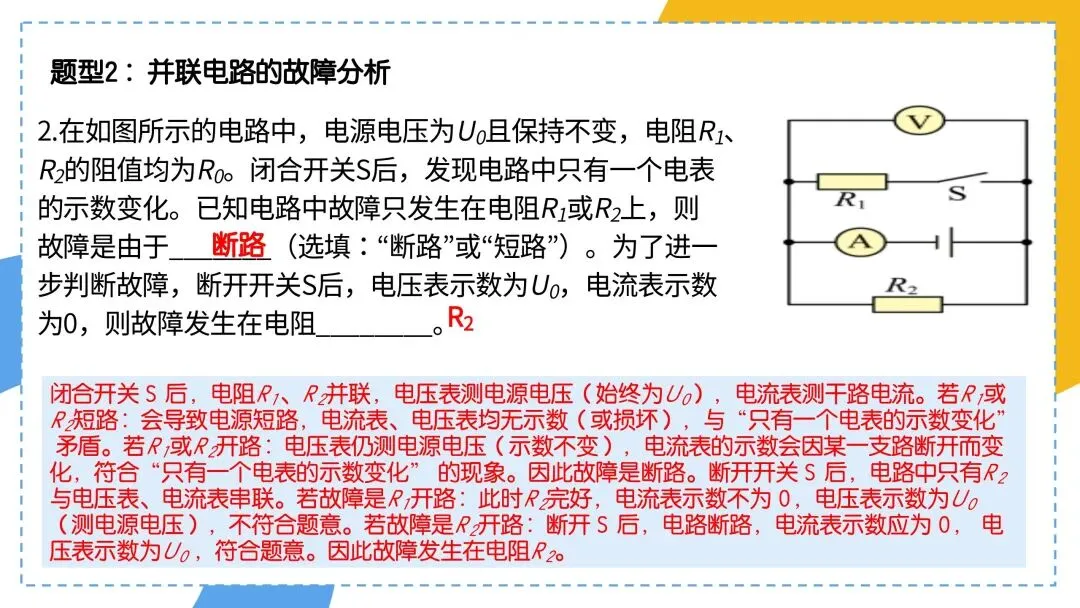

2. 并联电路故障核心
一灯熄灭、电流表示数为0
:
多为支路断路,短路会导致全电路故障。
一表示数变化、另一表不变
:优先判断某电阻断路。

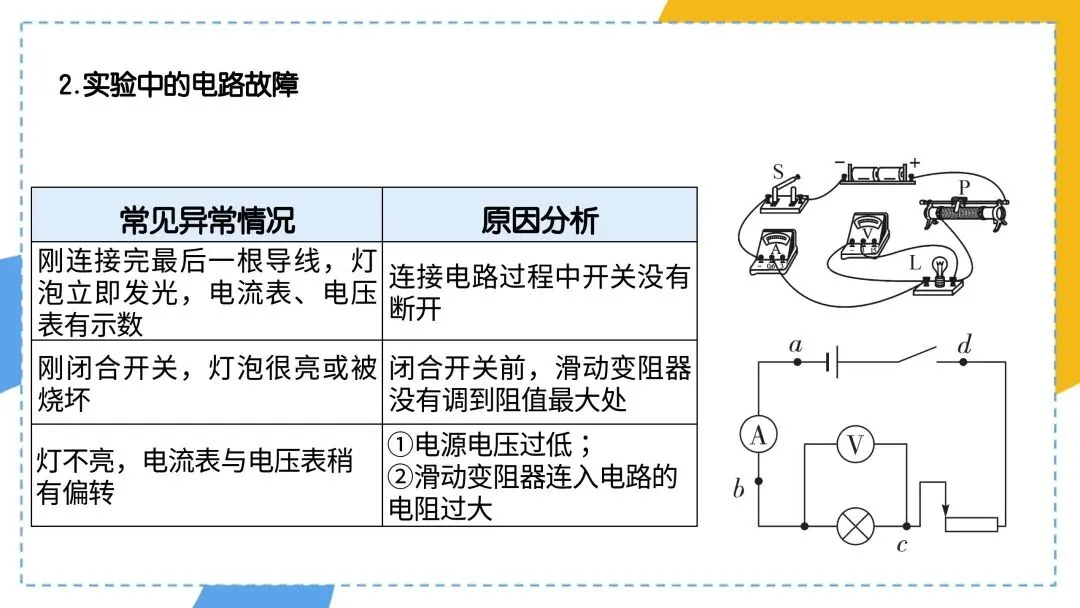

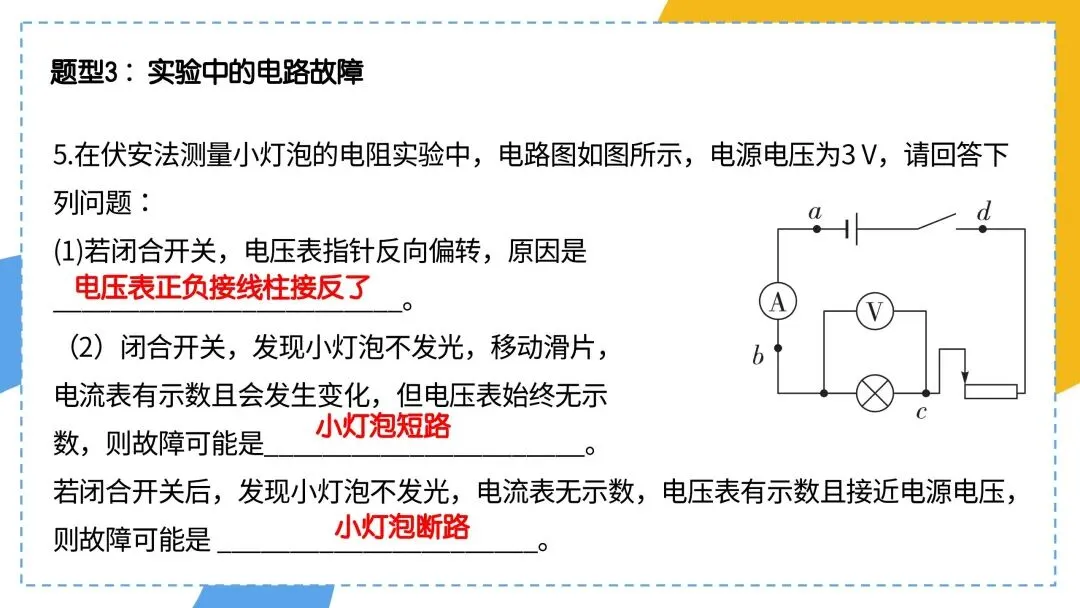

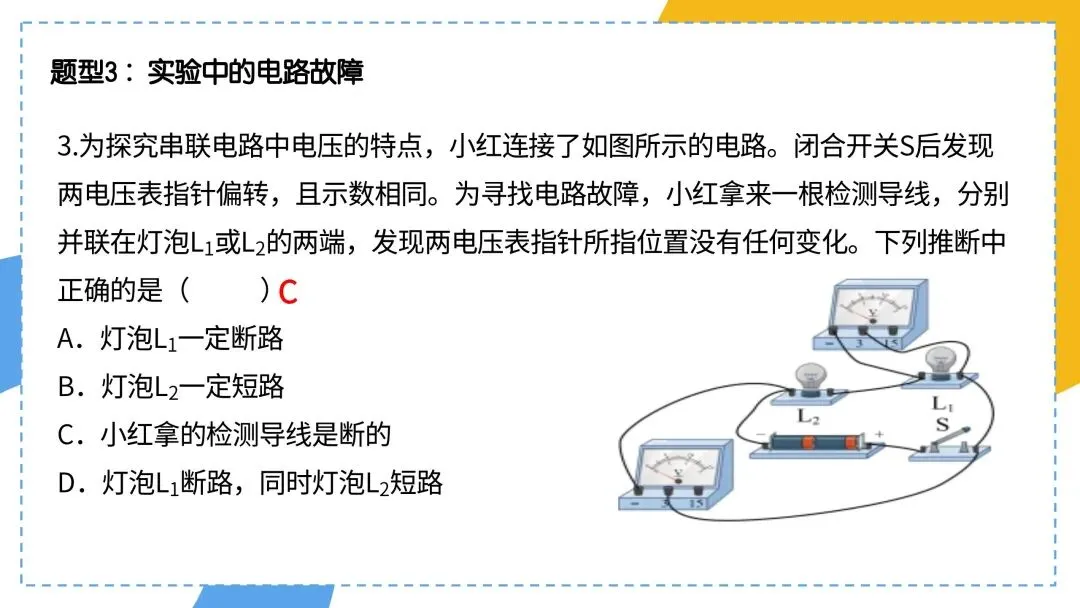

3. 实验电路常见故障
- 电压表接近电源电压、电流表无示数:用电器断路。
- 电流表有示数、电压表无示数:用电器短路。
- 指针反偏:正负接线柱接反;灯很亮:滑动变阻器未调至最大阻值。
    本文配套典型真题与判断表格,覆盖选择、实验高频考法。
中考物理电路故障总不会?这篇干货帮你直接通关-第2张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第3张图片-四季读书网

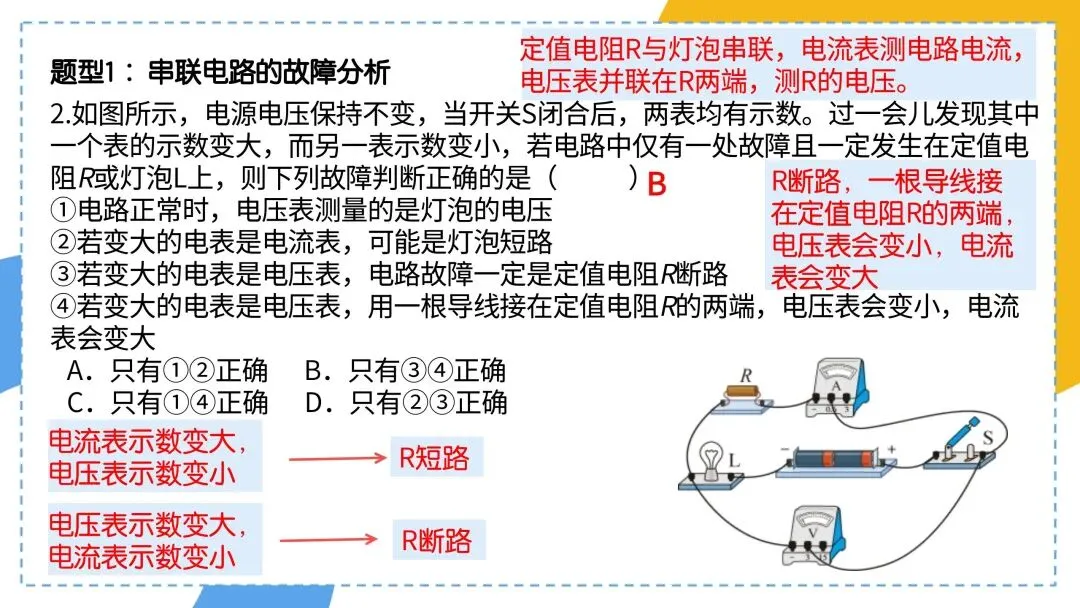

中考物理电路故障总不会?这篇干货帮你直接通关-第4张图片-四季读书网

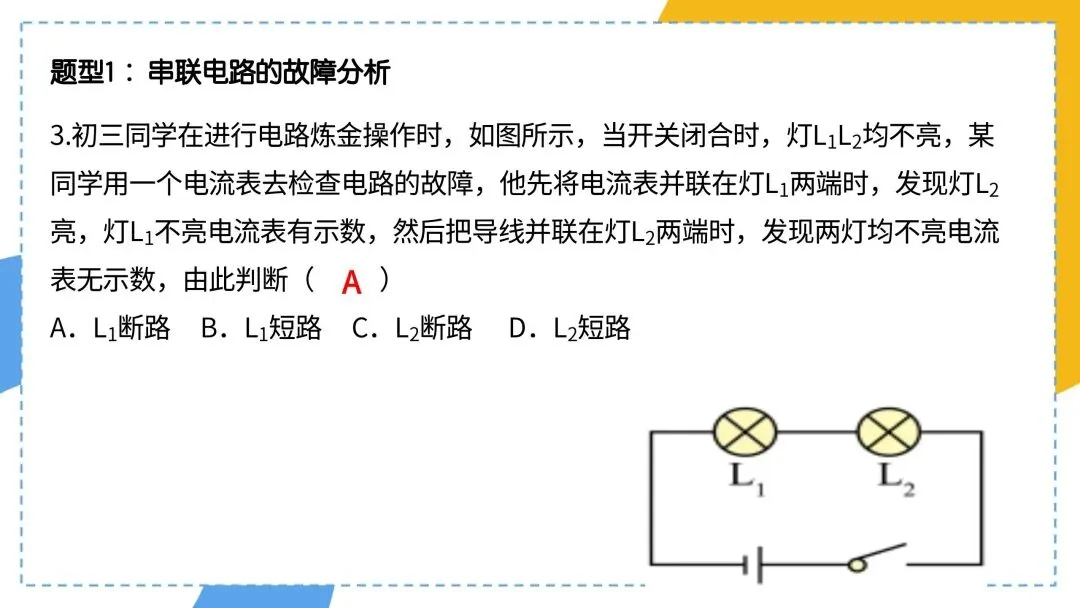

中考物理电路故障总不会?这篇干货帮你直接通关-第5张图片-四季读书网

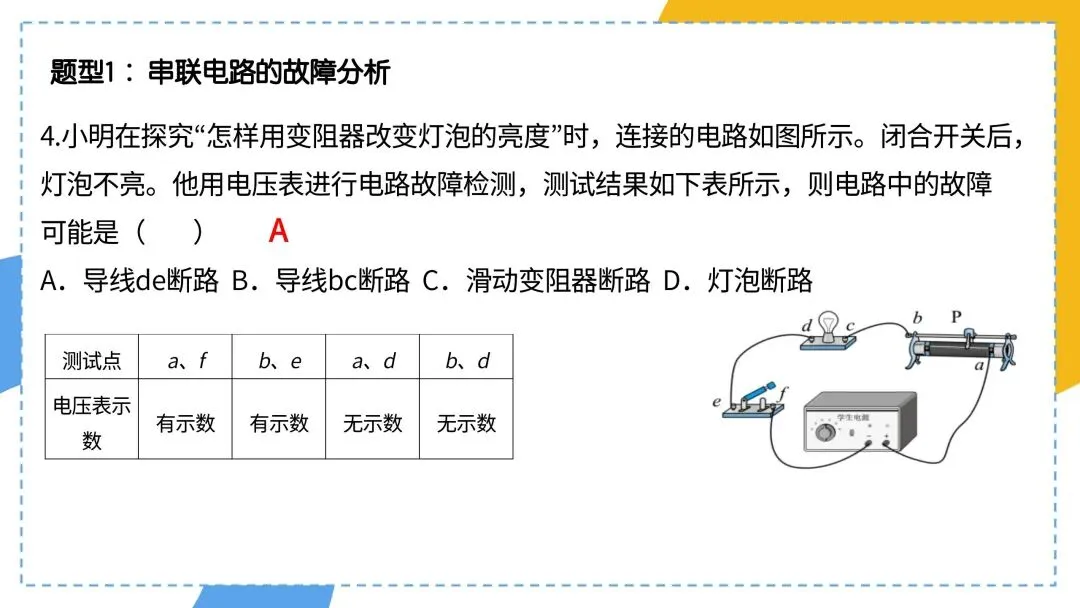

中考物理电路故障总不会?这篇干货帮你直接通关-第6张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第7张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第8张图片-四季读书网

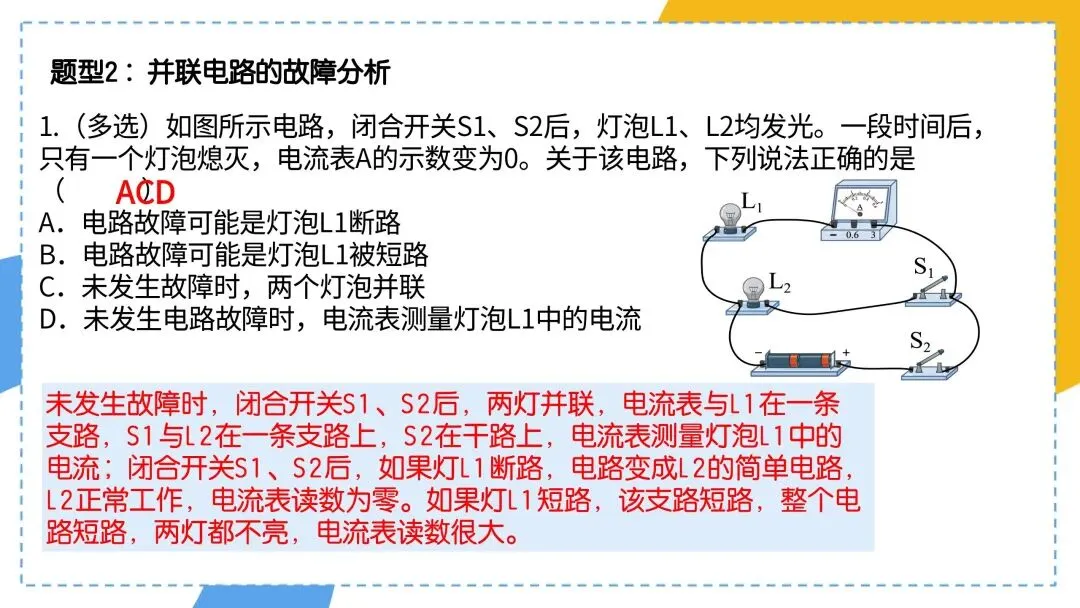

中考物理电路故障总不会?这篇干货帮你直接通关-第9张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第10张图片-四季读书网

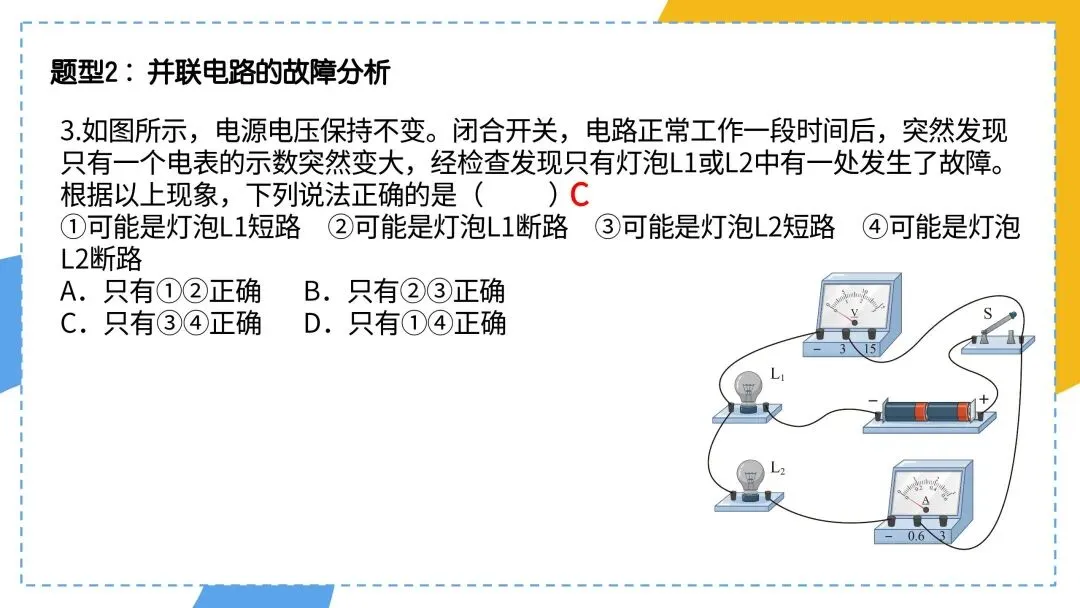

中考物理电路故障总不会?这篇干货帮你直接通关-第11张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第12张图片-四季读书网

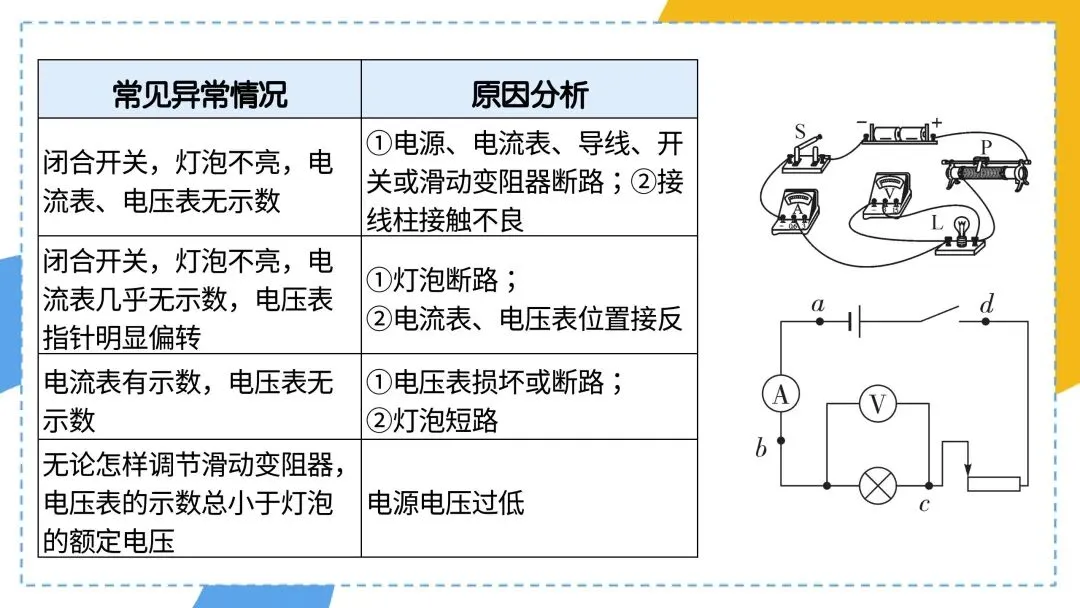

中考物理电路故障总不会?这篇干货帮你直接通关-第13张图片-四季读书网

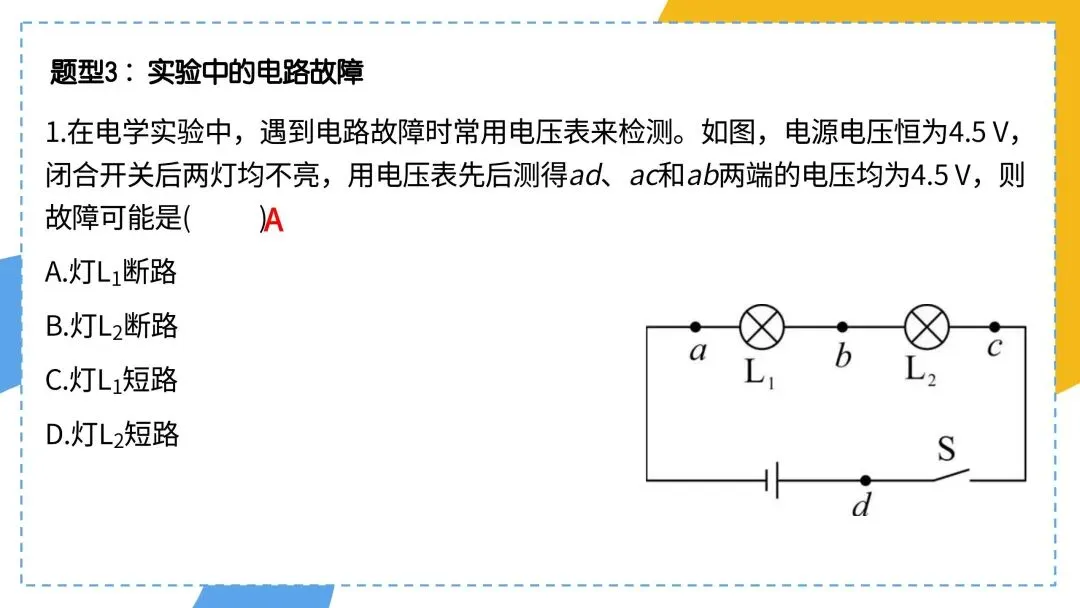

中考物理电路故障总不会?这篇干货帮你直接通关-第14张图片-四季读书网

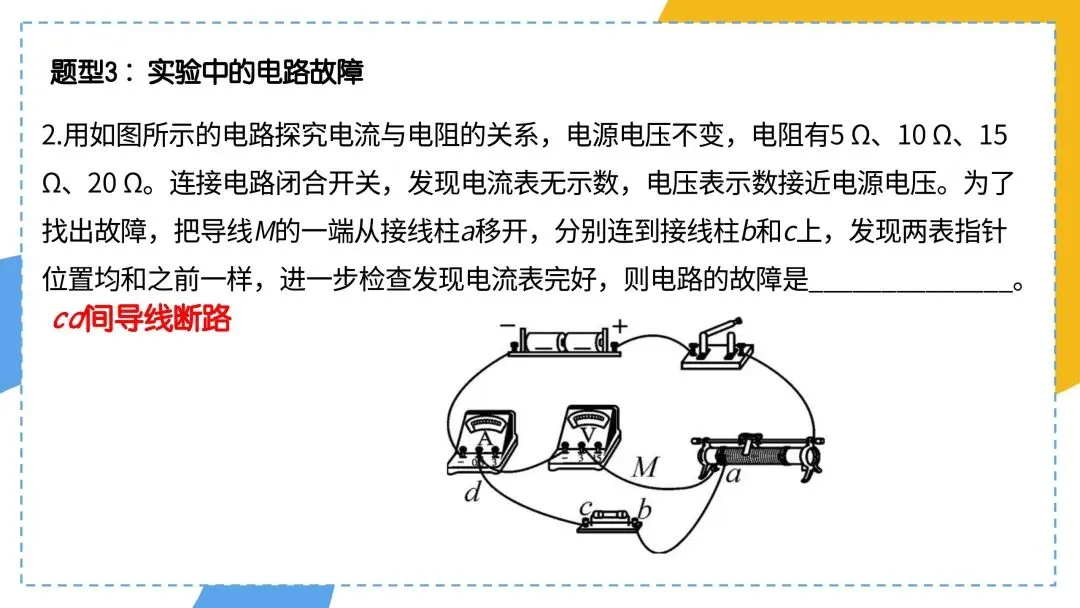

中考物理电路故障总不会?这篇干货帮你直接通关-第15张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第16张图片-四季读书网

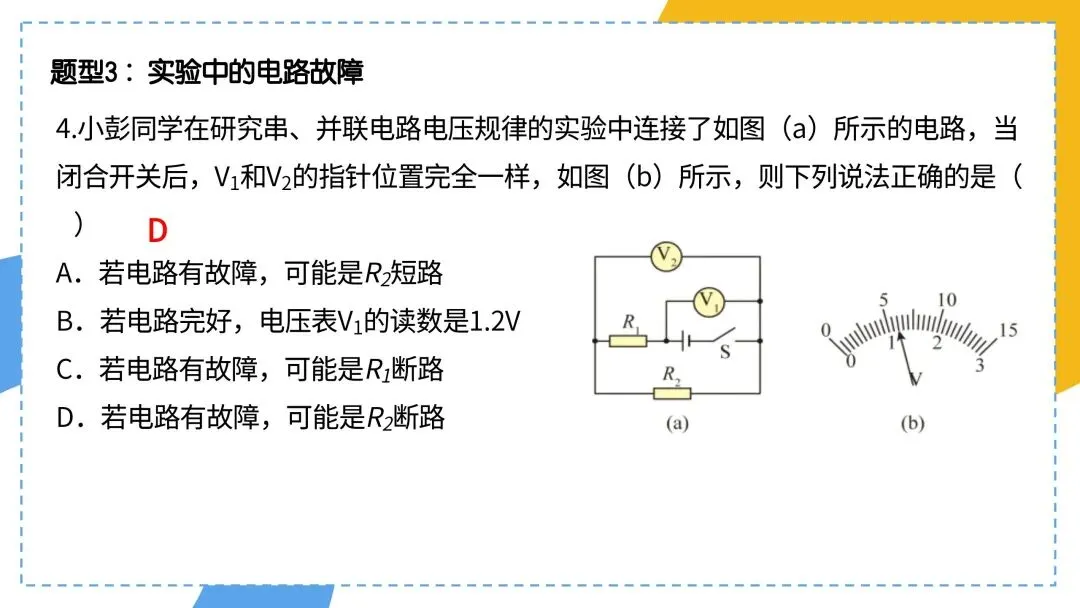

中考物理电路故障总不会?这篇干货帮你直接通关-第17张图片-四季读书网

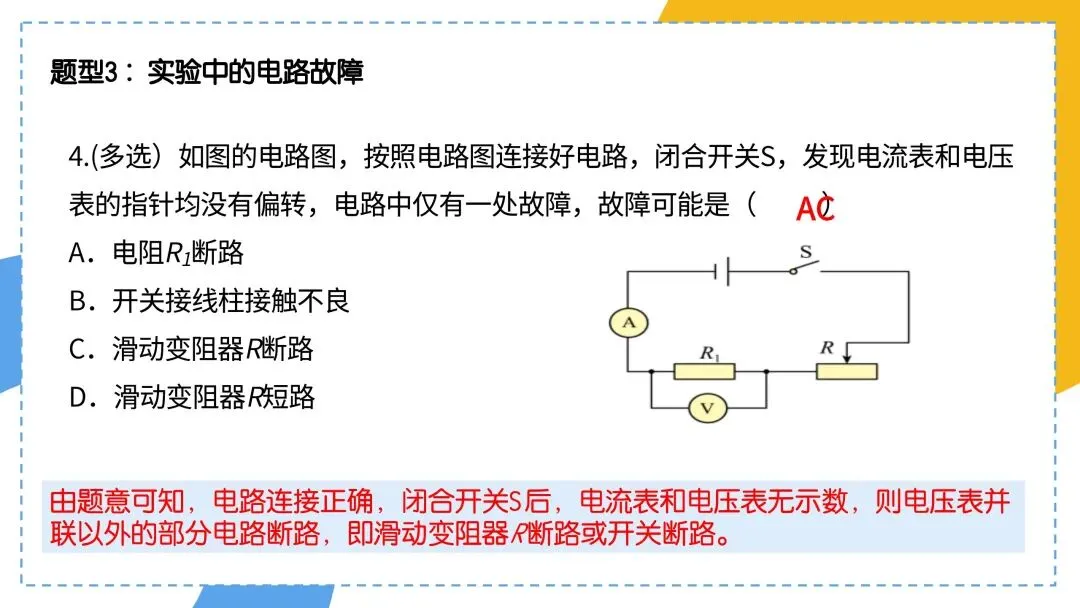

中考物理电路故障总不会?这篇干货帮你直接通关-第18张图片-四季读书网
中考物理电路故障总不会?这篇干货帮你直接通关-第19张图片-四季读书网

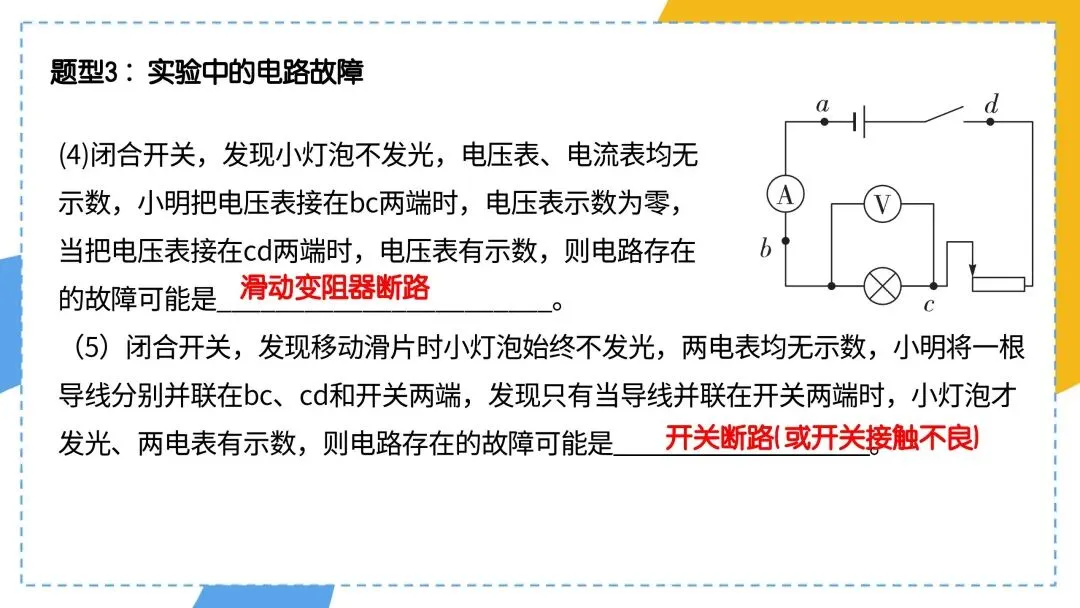

中考物理电路故障总不会?这篇干货帮你直接通关-第20张图片-四季读书网
