中考电学核心考点系统讲义

【核心模块一 电路的构成与状态】

知识点 1 电路的构成

一个完整的电路必须包含四大核心元件，详细规范如下：

知识点 2 电路的三种状态

1.通路：正常接通的电路，有持续电流通过，用电器能够正常工作。

2.断路：电路中某处被切断，电路中无持续电流通过，用电器不工作。          常见成因：开关断开、导线断裂、用电器（如灯泡灯丝）损坏、接线柱接触不良等。

3.短路：用导线直接连接电源或用电器两端，分为两种核心类型：

￮电源短路：导线直接连接电源正负极，电流不经过任何用电器，所有用电器不工作，会导致电源急剧发热、损坏，甚至引发火灾，是绝对禁止的电路状态。

￮局部短路：仅适用于串联电路，导线直接连接某一用电器两端，被短路的用电器无电流通过、不工作，电路中其他串联的用电器仍可正常工作。

【核心模块二 串并联电路分析】

知识点 1 串并联电路的核心特点

知识点 2 串并联电路识别万能方法 —— 电流路径法

核心步骤（按顺序执行）：

1.去表：去掉电压表，电流表等效为导线；

2.标箭头：从电源正极出发，用箭头标出电流的完整流动路径；

3.找等效点、分点与合点：无电阻的导线两端可等效为同一个点，确定电流的分流点与汇合点；

4.确定干路和支路：根据分流点、汇合点，区分电流的干路与支路；

5.确定电表测量对象：结合最终电路结构，判断电流表、电压表的测量目标。

常考题型 1

指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的；如图乙所示，充电宝给手机充电过程中，充电宝相当于；（选填 “电源” 或 “用电器”）该充电宝能同时给三台手机充电，此时三台手机的连接方式是。

常考题型 2

如图所示，电路中有 L1、L2、L3 三个灯泡，S1、S2、S3 三个开关，请问：          只闭合开关 S2 时，能发光的灯有；          只闭合开关 S1 和 S3 时，能发光的灯有；          开关全部闭合时，能发光的灯有。

【核心模块三 电流表与电压表】

知识点 1 电流表与电压表的使用规则

基础使用规范对比表

量程与分度值对照表

知识点 2 电流表测量对象判断 —— 穿表法

核心判断口诀（两句通用）：

1.穿过电流表的电流流过了谁，电流表就测谁的电流；

2.流过谁的电流穿过了电流表，电流表就测谁的电流。

知识点 3 电压表测量对象判断 —— 抱一抱法

核心规则：把电压表当成一个人，连接它的两根导线是它的手臂，抱住谁，就测谁的电压。          特殊情况与核心禁忌：

1.核心禁忌：不能同时抱住 “一大一小”（“一大” 指电源，“一小” 指单个 / 部分用电器），若出现此情况，电压表实际测量的是电路中其余用电器的总电压，而非电源与用电器的电压和；

2.特殊情况 1：电压表串联在电路中时，测量的是电源电压（电压表电阻极大，电路中其余用电器等效为导线）；

3.特殊情况 2：电压表并联在导线两端（或被短路的用电器两端）时，示数为 0（导线电阻为 0，不分压）。

常考题型 3

如图所示，L1、L2 串联，电路中接入电流表 A1、A2，电压表 V1、V2、V3，当开关 S 闭合后：          电压表 V1 测__的电压；          V2 测__的电压；          V3 测__的电压。          若 V1 和 V2 指针偏转角度相同，则 L1 和 L2 两端的电压之比为多少？

【核心模块四 滑动变阻器与动态电路分析】

知识点 1 滑动变阻器

1.工作原理：通过改变接入电路中电阻丝的长度，从而改变接入电路中电阻的大小。

2.标准接法：四个接线柱采用一上一下的接法，金属杆和滑片等效为导线。

3.有效电阻判断：电流流过的电阻丝部分为有效电阻；滑片移动时，有效电阻丝长度变长，电阻变大；长度变短，电阻变小。

4.速记口诀：近小远大（滑片靠近下方接入的接线柱，电阻变小；远离下方接入的接线柱，电阻变大）。

5.特殊接法说明：电压表接在滑片与某一接线柱之间：滑动变阻器全部电阻丝接入电路，等效为定值电阻，滑片移动不改变电路总电流，仅改变电压表的测量范围。

知识点 2 动态电路分析核心规律

串联电路核心分压规律：阻大压大（串联电路中，电阻越大的用电器，分得的电压越多）。          通用分析步骤：

1.判断滑片移动时，滑动变阻器有效电阻的变化；

2.分析电路总电阻的变化，结合欧姆定律判断总电流的变化；

3.结合串并联电路规律，逐个判断用电器的电流、电压、实际功率的变化。

【核心模块五 电路图与实物图转化】

知识点 1 根据实物图画电路图

核心步骤（按顺序执行，避免出错）：

1.先分析电路：用电流路径法确定干路和支路，明确分流点与汇合点；

2.画干路：从电源正极出发，按照电流路径，依次画出干路上的所有元件，元件先后顺序与实物图完全对应；

3.画支路：确定分流点后，依次画出各支路的元件，保证元件顺序与实物图一致；

4.规范调整：电路图线段横平竖直，元件分布均匀，不能画在分叉、拐角处，分流点与汇合点必须标注实心圆点；

5.最终检查：核对电路结构、元件顺序、串并联关系与实物图完全一致。

知识点 2 根据电路图画实物图

核心步骤（按顺序执行，避免出错）：

1.先串一条支路：从电源正极出发，按照电路图顺序，先串联完成一条完整的支路，回到电源负极；

2.并联其余支路：将剩余支路并联到对应的分流点与汇合点，全程保证导线不交叉；

3.电表规范连接：电流表、电压表严格遵循 “正进负出” 原则，根据电路参数选择合适量程；

4.滑动变阻器对应：接线柱接法与电路图一一对应，明确 “一上一下” 的接入位置；

5.最终检查：核对串并联关系、分点合点位置、电表量程与正负极、元件顺序与电路图完全一致。

【核心模块六 欧姆定律】

知识点 1 电流、电压、电阻基础概念

知识点 2 欧姆定律

1.核心内容：在导体电阻一定时，导体中的电流跟导体两端的电压成正比；在导体两端电压一定时，导体中的电流跟导体的电阻成反比。

2.核心公式：

3.变形公式：求电压 ；求电阻

4.基础例题：          已知某导体两端的电压为 3V，通过导体的电流为 0.5A，则导体的电阻为Ω；当导体两端的电压为 6V 时，通过导体的电流为A；当导体两端的电压为 0 时，导体的电阻为Ω。

知识点 3 欧姆定律在串并联电路中的应用

常考题型 4

把 5Ω、15Ω 的两个电阻和一个电流表串联起来，接在电源上。电流表的示数是 0.3 A，电源的电压是V。

常考题型 5

如图所示电路中，电阻 R1 和 R2 的连接方式为联。已知电源电压为 9V 且保持不变，R1 的阻值为 10Ω。闭合开关后，通过 R1 的电流为A，此时电流表的示数为 1.2 A，R2 的阻值为Ω。

【核心模块七 电功 电功率（含焦耳定律）】

知识点 1 电功和电功率基础概念

纯电阻电路推导公式

仅适用于纯电阻电路（电能全部转化为内能的电路，如定值电阻、实验室小灯泡、电热器等）：

•电功率推导式：（串联电路优先使用）、（并联电路优先使用）

•电阻推导式：（通过额定电压、额定功率求电阻，中考高频使用）

•电功推导式：、

知识点 2 额定电压与额定功率

1.额定电压（）：用电器正常工作时的电压。

2.额定功率（）：用电器在额定电压下正常工作时的电功率。

3.实际功率（）：用电器在实际电压下工作时的电功率。

4.核心关系（不考虑灯丝电阻变化）：

￮若 ，则 ，用电器正常工作；

￮若 ，则 ，用电器不能正常工作（如灯泡发光偏暗）；

￮若 ，则 ，用电器超负荷工作，易损坏。

5.关键规律：灯泡的亮度由实际功率决定，实际功率越大，灯泡越亮。

知识点 3 焦耳定律

1.电流的热效应：电流通过导体时，电能转化为内能的现象。

2.焦耳定律内容：电流通过导体产生的热量，跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

3.核心公式：（普遍适用，所有电路计算电热均可使用）

4.纯电阻与非纯电阻电路的区别：

￮纯电阻电路：电能全部转化为内能的电路（如实验室小灯泡、定值电阻、电饭锅、电热水器等），此时 ，所有电功、电功率公式均可用于计算电热。

￮非纯电阻电路：电能主要转化为机械能、光能等其他形式的能，只有少部分转化为内能的电路（如电风扇、电动机、LED 灯、电视机等），此时 ，计算电热只能使用焦耳定律核心公式 。

5.多档位问题核心逻辑：          家庭电路电源电压恒定（），根据公式 。

常考题型 6

如图所示，小明家的电能表铭牌标注为 3000r/(kW・h)，在 6 分钟的时间里，转盘转了 300 圈，则这 6 分钟他家用电器消耗的电能是J，此时用电器的电功率是W。

常考题型 7

如图所示的电路，电源电压保持不变，R1=10 Ω。只闭合开关 S、S1 时，电流表的示数为 0.6 A。求：          (1) 电源电压。          (2) 再闭合开关 S2 时，电流表的示数变化了 0.3A，求 R2 的阻值。          (3) 当闭合所有开关时，通电 100 s，整个电路消耗的电能。

常考题型 8

现有标着 “6 V　3 W” 和 “12 V　6 W” 字样的甲、乙两个灯泡，不考虑灯丝电阻的变化。若将它们串联在 6 V 电路中时更亮，甲、乙的电功率之比为；若将它们并联在 6 V 电路中时更亮，甲、乙的电功率之比为。

常考题型 9

如图所示，电源电压恒为 4.5 V，电压表的测量范围为 0～3 V，电流表的测量范围为 0～0.6 A，滑动变阻器 R 的规格是 “25 Ω　1 A”，灯泡 L 上标有 “2.5 V　1.25 W” 字样。若闭合开关，在保证电路安全的情况下，下列说法正确的是 (忽略灯丝电阻的变化)(　　)          A. 小灯泡的电阻是 2 Ω          B. 电流表的示数变化范围是 0.3～0.5 A          C. 滑动变阻器允许调节的阻值范围是 5～25 Ω          D. 电路消耗的最大总功率是 2.7 W

常考题型 10

小明家的电热饮水机，有加热和保温两种工作状态，R1 和 R2 均为电热丝。饮水机的铭牌数据与电路图如下，求:          (1) 正常加热时通过饮水机的电流。          (2) 正常加热 1 分钟时产生的热量。          (3) 电阻 R1 和 R2 的阻值。

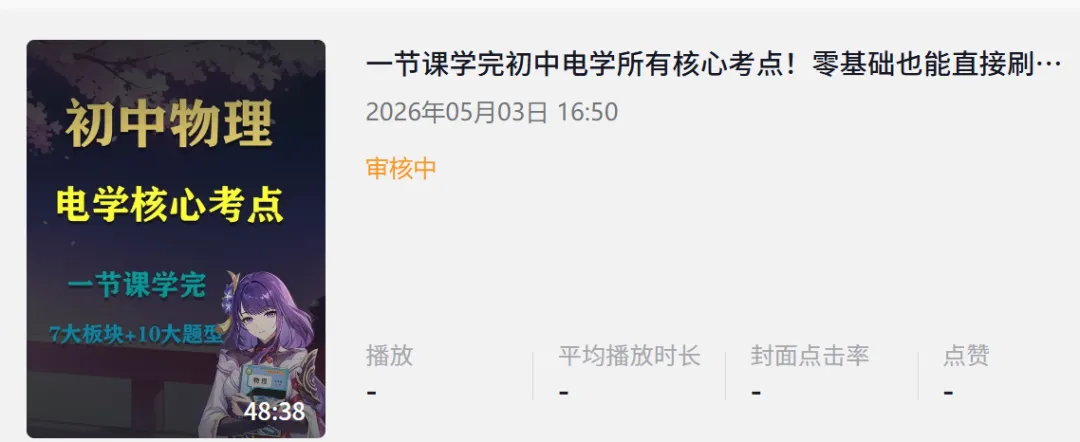

本资料对应的讲解视频已发布在抖音上，下期持续更新～
