2026年湖南省祁阳市浯溪二中一模试卷

2026年湖南省祁阳市浯溪二中初中物理学业水平考试一模试卷

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．下列属于不可再生能源的是：（）

A．太阳能B．风能C．石油D．电能

2．关于声现象，下列说法正确的是（）

A．声音是由物体的振动产生的B．植树造林可以防止噪声产生

C．发声体的振幅越大，音调越高D．“闻其声知其人”是根据声音的响度区分的

3．下列四个物态变化的实例中，属于液化的是（　　）

A．冰雪消融B．云雾消散

C．清晨露珠D．雾凇结枝

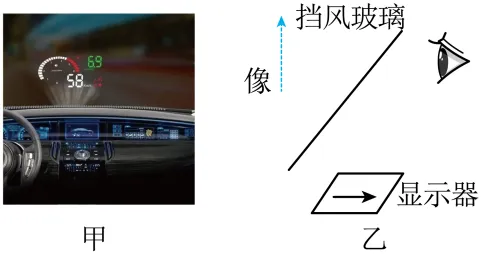

4．为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（　　）

A．挡风玻璃上所成的像是实像

B．挡风玻璃上所成的像是虚像

C．挡风玻璃上所成的像比原物体小

D．像和物体关于挡风玻璃不对称

5．如图所示光现象及其原理解释正确的是（　　）

A．甲图中水中小鸟的倒影——光的折射

B．乙图中站在岸上看到水里的鱼——光的反射

C．丙图中手影的形成——光沿直线传播

D．丁图中彩虹的形成——光沿直线传播

6．运动会期间，航模小组的同学用无人机进行航拍，如图所示，下列说法正确的是（）

A．该无人机镜头对光具有发散作用

B．高空航拍时，所成的像是正立、缩小的实像

C．如果想要增大拍摄的范围，则可以降低无人机的飞行高度

D．无人机的镜头与远视眼镜的镜片类型相同

7．如图是生鲜食品常用的泡沫快递箱，其主要是利用了泡沫的（　　）

A．硬度大B．密度大C．隔热性好D．导热性好

8．与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其不相同的是（　　）

A．干燥的天气，衣服容易“吸”灰尘

B．削平的铅柱挤压后会“吸”在一起

C．干手搓开的新塑料袋“吸”在手上

D．塑料梳子梳头，头发被“吸”起来

9．下列说法正确的是（　　）

A．物体受平衡力作用时，运动状态可能会改变

B．竖直向上抛出的小球，当小球上升到最高点时速度为零，此时小球处于平衡状态

C．跳水运动员蹬跳板时，他对跳板的力和跳板对他的力是一对相互作用力

D．拔河比赛中甲队获胜是因为甲队的拉力大于乙队的拉力

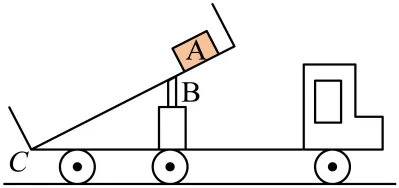

10．如图所示是自卸车的示意图。车厢部分可视为杠杆，其中A为货物，液压支撑杆与车厢接触点为B点。下列分析正确的是（　　）

A．B点是支点，物体A放在车厢前部可省力

B．B点是支点，液压支撑杆施加的力是动力

C．C点是支点，物体A放在车厢前部可省力

D．C点是支点，物体A放在车厢后部可省力

11．某学校的物理兴趣小组开展研究性学习时，设计了监测空气质量指数的四个电路图。其中R₂为气敏电阻，其阻值随空气质量指数的增大而减小。已知电源两端电压保持不变，R₁为定值电阻。现要求空气质量指数越大，电表的示数就越大。则符合要求的电路图是（　　）

A．B．

C．D．

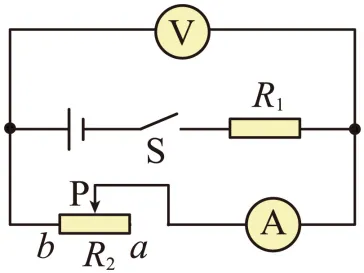

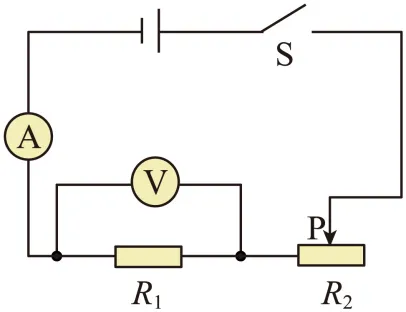

12．如图所示，电源电压为12V且保持不变，R₁为定值电阻，R₂为滑动变阻器（a、b为其两端点）。闭合开关S，当滑片P在a点时，电流表的示数为0.1A，R₂的电功率为1W；当滑片P移动至某一位置c（c点图中未画出）时，电压表的示数为4V。下列说法正确的是（　　）

A．滑片P在a点时，R₁的电功率为2W

B．滑片P在b点时，R₁的电功率为0.6W

C．滑片P在c点时，R₂的电功率为1.6W

D．滑片P在c点时，电路的总功率为4W

二、填空题

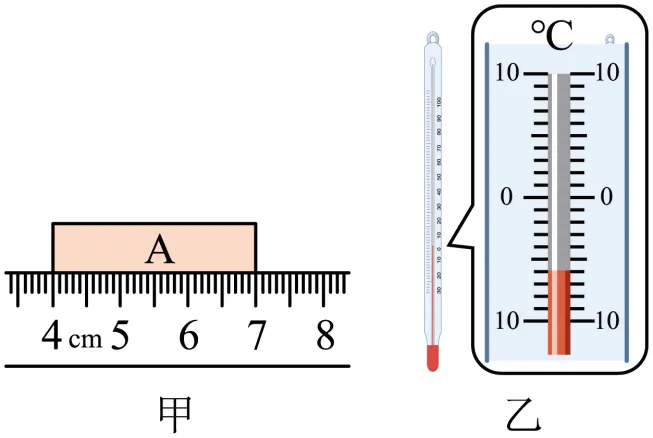

13．甲图中物体A的长度是 ___________cm。乙图中温度计的示数是___________℃。

14．水饺是人们比较喜爱的传统美食，如图所示。饺子放在水平桌面上，受到的重力与_____是一对平衡力。煮水饺时是通过______的方式来改变水饺的内能的；水饺出锅时香气四溢，说明分子在____。

15．在学校大扫除时，为了把黑板擦得更干净，小明特意准备了一个重5N的新板擦，如图，板擦被水平向右的力F压在黑板上，当F＝8N时，板擦保持静止，此时板擦受到的摩擦力是_______N；当F＝3N时，板擦沿黑板匀速下滑，这时板擦受到的摩擦力是_______N。

16．如图所示，电源电压保持4.5V不变，电压表选择0~3V量程，电流表选择0~0.6A量程，电阻R1阻值为10Ω，滑动变阻器R2的规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________A，滑动变阻器允许连入电路的最小阻值为 _____ Ω。

三、作图题

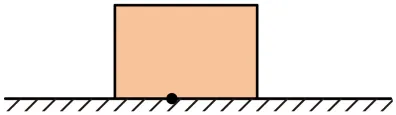

17．(1)沿水平向右F＝75N的力推一个箱子匀速运动，画出推力F和摩擦力f的示意图。

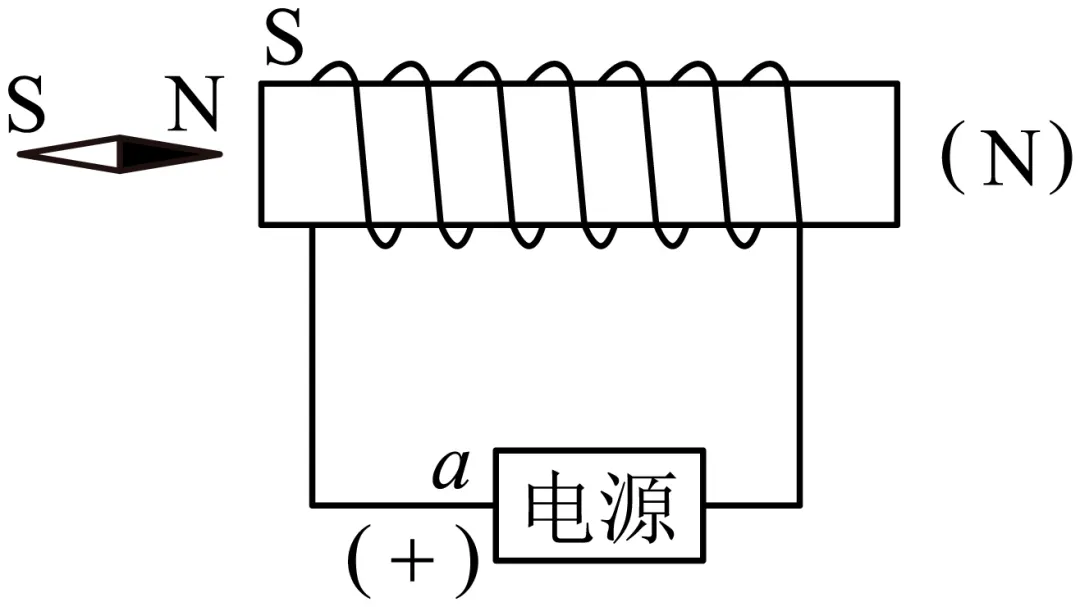

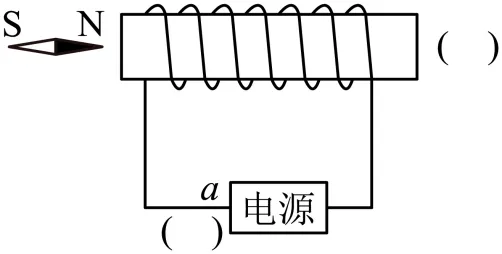

(2)如图所示，闭合开关，螺线管左侧的小指针处于自由静止状态，请在螺线管右侧的括号内填上“N”或“S”极，并在电源a端的括号内填上“+”或“﹣”极。

四、实验题

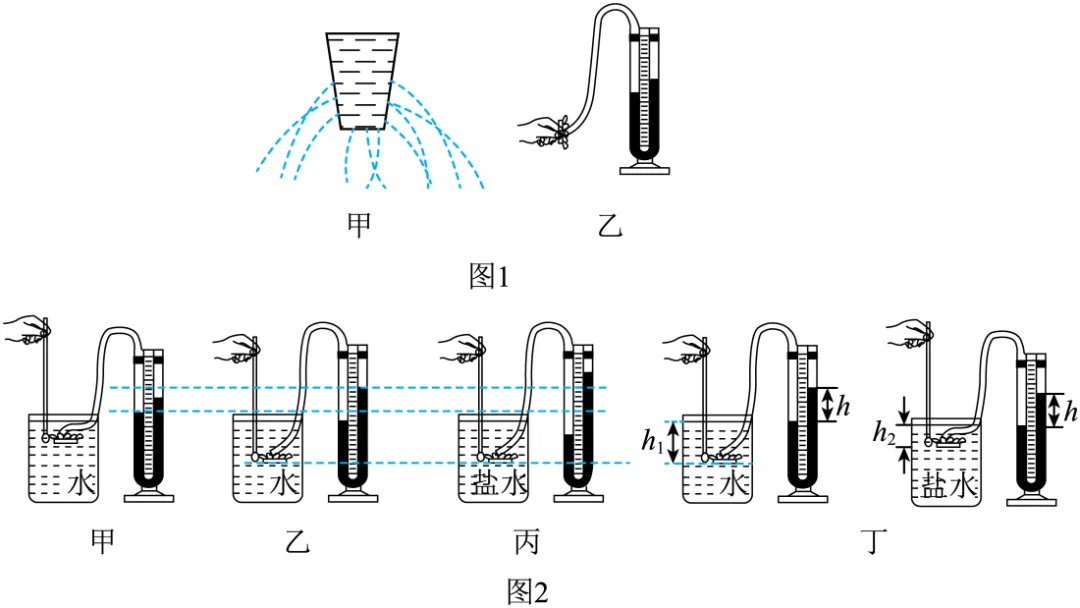

18．在“探究液体压强与哪些因素有关”的实验中。

(1)小明在塑料杯子的侧壁扎了一些孔，灌水后，水从孔中向四周喷出，且越靠近底部水喷的越远，如图1（甲）所示，由此小明猜想：液体内部向各个方向都有压强，且液体内部的压强与____有关，小明认为液体压强还可能与液体密度有关；

(2)为了验证自己的猜想，小明从实验室借来如图1（乙）所示的微小压强计，安装器材时，要使U形管两侧液面相平；；安装好后，用手轻按橡皮膜，观察到U形管两边液柱的高度差变化_______时，说明装置气密性良好。将微小压强计的探头放入水中，比较图2中（甲）、（乙）两图可得出结论：______；

(3)小明换用盐水继续实验如图2所示，比较_____两图，可以探究液体压强与液体密度的关系。

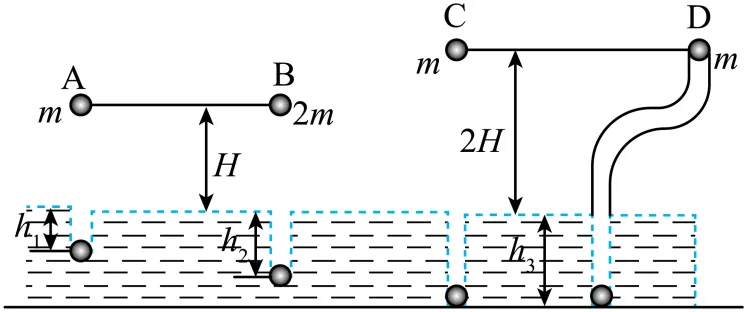

19．某同学在体育活动中，从铅球下落陷入沙坑的深度情况猜想到：物体的重力势能可能与物体的质量、下落高度和运动路径有关。于是设计了如图所示的实验：用大小、形状相同的A、B、C、D四个铅球，其中A、C、D三球的质量为m，B球的质量为2m，让A、B两球从距沙坑表面高H处由静止下落，C球从距沙坑表面高2H处由静止下落，D球从距沙坑表面高2H的光滑弯曲管道上端静止滑入，最后从管道下端竖直地落下（球在光滑管道中运动的能量损失不计）。实验测得A、B两球陷入沙坑的深度分别为h₁和h₂，C、D两球陷入沙坑的深度均为h₃，且h₁＜h₂＜h₃。

(1)本实验中，铅球的重力势能大小是通过___________来反映的。

(2)比较____两球，可得出结论：当下落高度一定时，物体的质量越大，重力势能越大。

(3)比较A、C两球，发现C球陷入沙坑的深度更深，由此可得出的结论是____。

(4)比较C、D两球，发现两球运动的路径不同，但陷入沙坑的深度相同，由此可得出结论：物体的重力势能与物体运动的路径_______（选填“有关”或“无关”）。

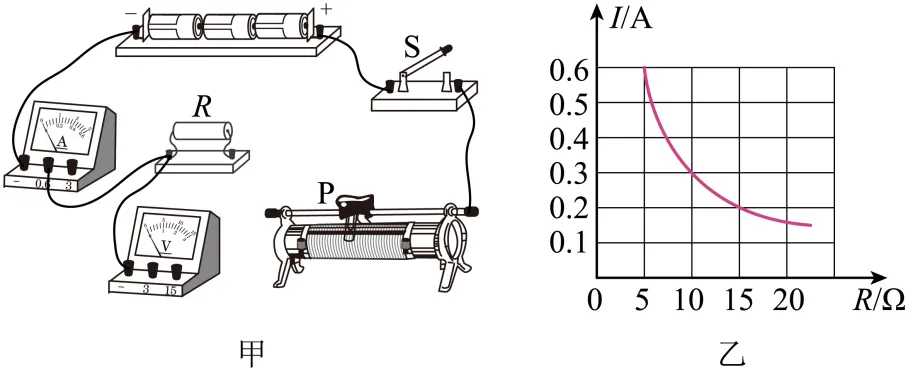

20．在“探究电流与电阻的关系”时，实验器材有3节新的干电池、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻4个（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。小明设计并连接了如图甲所示的电路图。

(1)请用笔画线代替导线将如图甲所示的电路连接完整。（要求：滑动变阻器的滑片P向右移动时，电流表示数变小）

(2)当滑片P位于滑动变阻器阻值最大处时，闭合开关S，电流表有示数，电压表无示数，则电路故障的原因是电阻R_______（选填“短路”或“断路”）。

(3)排除故障后，将定值电阻由5Ω更换为10Ω时，应向_____（选填“左”或“右”）适当调节滑动变阻器的滑片P，使电压表示数保持不变。

(4)如图乙所示是根据实验数据画出的定值电阻的I﹣R图像，由此图像得出的结论是______。

五、计算题

21．某施工队正在进行农村基础设施改建，建筑工人利用小型的升降机来搬运水泥。如图甲所示，某次搬运过程中，工人在30s的时间内，将8袋水泥匀速提起，绳子移动12m，电动机牵引绳子的拉力F为2400N，每袋水泥重500N。求：

(1)拉力F做功的功率；

(2)滑轮组的机械效率（保留百分号前一位小数）；

(3)为了一次能提升更多的水泥，物理小组利用学过的知识对升降机的滑轮组进行重新设计，如图乙所示。假设升降机足够稳定，电动机输出功率足够大，电动机牵引绳子的拉力仍为2400N，吊篮及动滑轮的总重力为200N，不计绳重和摩擦，则这种设计的装置一次能提起多少袋水泥？

六、综合题

22．图甲是小明家的电饭锅及电路原理图，该电饭锅有高温和保温两挡，由开关S进行调节。已知R₀与R为电热丝，现将电饭锅接在220V的电源上，使用高温挡工作时，电饭锅功率为1000W；使用保温挡工作时，电饭锅功率为440W。【c_水=4.2×10³J（kg·℃）】

根据相关知识，回答下列问题：

（1）饭煮熟后，开关S将______（选填“闭合”或“断开”）

（2）电热丝R的阻值为多少？()

（3）用此电饭锅高温挡将质量为1kg，温度为25℃的水加热，使锅中水温升高60℃，需用时5min，求此加热过程中电饭锅的加热效率。()

（4）如图乙所示，电能表上有一参数模糊不清，小明把家中其它用电器断开仅使用电饭锅，调至高温挡烧水5min，电能表的转盘转了250转，则电能表上模糊的参数应该是多少？()

《2026年湖南省祁阳市浯溪二中初中物理学业水平考试一模试卷》参考答案

1．C

【难度】0.85

【知识点】可再生能源与不可再生能源

【详解】太阳能、风能和电能都从自然界源源不断地得到，是可再生能源，石油、天然气和煤是化石能源，短期内不能从自然界得到补充，是不可再生能源，故ABD不符合题意，C符合题意。

故选C。

2．A

【难度】0.65

【知识点】在传播途中减弱、区分音调、响度与音色、辨析响度与振幅的关系、探究声音的产生

【详解】A．声音都是由物体的振动产生的，振动停止，则发声停止，故A正确；

B．植树造林可以吸收反射噪声，减弱噪声，是在传播过程中控制噪声，但不能防止噪声产生，故B错误；

C．发声体的振幅越大，响度越大，音调跟频率有关，故C错误；

D．音色是由发声体自身特点决定的，是判断发声体的依据，“闻其声知其人”是根据声音的音色区分的，故D错误。

故选A。

3．C

【难度】0.94

【知识点】生活中的汽、液化现象、生活中的升、凝华现象、熔化的概念及现象

【详解】A．冰雪消融，冰熔化为水，是熔化现象，故A不符合题意；

B．云雾的消散是小水滴汽化为水蒸气的现象，故B不符合题意；

C．清晨露珠是空气中的水蒸气变成液态水的过程形成，是液化现象，故C符合题意；

D．雾凇结枝，是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，故D不符合题意。

故选C。

4．B

【难度】0.65

【知识点】平面镜成像的特点和规律、根据平面镜成像特点判断像与物的位置关系

【详解】A．挡风玻璃相当于平面镜，根据平面镜成像特点可知，挡风玻璃上所成的像是正立的虚像，故A错误；

B．挡风玻璃相当于平面镜，所成的像是由于光的反射形成的虚像，故B正确；

CD．根据平面镜成像特点，像和物关于镜面对称，所成的像与物体等大，故CD错误。

故选B。

5．C

【难度】0.65

【知识点】影子的形成原理、用光的反射解释倒影、从水面看向水中、大气对日光的折射

【详解】A．小鸟倒影的形成属于平面镜成像，其原理是光的反射，故A错误；

B．站在岸上看到水里的鱼属于光的折射，光线经过水和空气两种不同介质的时候会发生偏折，导致在岸边看到的像为虚像，故B错误；

C．墙上的手影是由于光由直线传播造成的，光在同种均匀介质传播时沿直线传播，故在空气中对着光遮挡，后方会形成阴影，故C正确；

D．雨后彩虹是光的折射现象，光通过不同介质时会发生折射，且阳光是复色光，不同的光折射能力不一样，所以雨后就出现了彩虹，故D错误。

故选C。

6．D

【难度】0.65

【知识点】近视眼和远视眼的矫正方法及光路图、探究凸透镜对光的作用、探究凸透镜成像规律的实验结论

【详解】AD．航拍摄像机镜头用的是凸透镜，对光线有会聚作用，凸透镜可以矫正远视眼，所以无人机的镜头与远视眼镜的镜片类型相同，故A错误，D正确；

B．高空航拍时，物体位于凸透镜的二倍焦距之外，成倒立、缩小的实像，故B错误；

C．如果想要增大拍摄的范围，即像变小，根据凸透镜成实像时“物远像近像变小”，可以增加无人机的飞行高度，故C错误。

故选D。

7．C

【难度】0.85

【知识点】认识物质的物理属性、与密度有关的物理现象、不同材料的保温性能

【详解】泡沫快递箱内部有大量的微小气孔，这些气孔中充满空气，空气的导热性很差，能有效阻止热量的传递，从而为生鲜食品提供相对稳定的温度环境，起到良好的保鲜作用。选用泡沫塑料箱，主要利用了泡沫塑料的隔热性好。故ABD不符合题意，C符合题意。

故选C。

8．B

【难度】0.65

【知识点】摩擦起电现象、带电体可以吸引轻小物体、两种电荷的相互作用规律、分子间作用力的现象

【详解】头发摩擦过的塑料尺能“吸”起纸屑，这是因为摩擦起电，带电的塑料尺可以吸引轻小物体。

A．干燥的天气，衣服容易“吸”灰尘，是因为衣服之间摩擦起电，带静电的衣服能吸引轻小的灰尘，故A不符合题意；

B．削平的铅柱挤压后会“吸”在一起，是因为分子间具有引力，故B符合题意；

C．干手与塑料袋摩擦后，发生电子的转移，塑料袋与手带上异种电荷，异种电荷互相吸引，使塑料袋“吸”在手上，故C不符合题意；

D．塑料梳子梳头，梳子与头发摩擦，带上异种电荷，异种电荷互相吸引，因此头发被“吸”起来，故D不符合题意。

故选B。

9．C

【难度】0.65

【知识点】力作用的相互性、力与运动的关系、平衡状态的判断

【详解】A．物体在平衡力作用下，处于静止状态或匀速直线运动状态，所以运动状态一定不变，故A错误；

B．竖直向上抛出的小球，当小球上升到最高点时速度为零，此时小球只受重力作用，受到的力是非平衡力，所以处于非平衡状态，故B错误；

C．跳水运动员蹬跳板时，他对跳板的力和跳板对他的力同时作用在跳板和运动员上，符合相互作用力的条件，是一对相互作用力，故C正确；

D．拔河比赛中甲队获胜，但比赛中甲队对乙队的拉力等于乙队对甲队的拉力，是相互作用力，大小相等，故D错误。

故选C。

10．D

【难度】0.65

【知识点】杠杆的应用

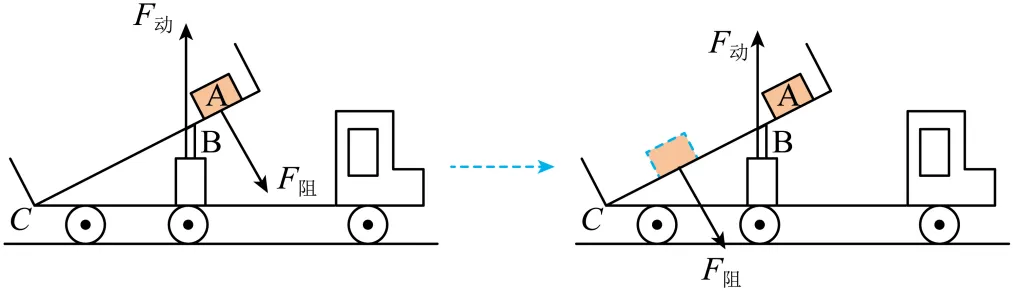

【详解】由图可知车厢绕着点C转动，所以C点为支点；当物体A放在车厢的后部时，动力臂大于阻力臂，因此省力。如图所示∶

故ABC错误，D正确。

故选D。

11．D

【难度】0.65

【知识点】串联电路的电压规律及应用、含有敏感电阻的动态分析、串联电路的设计

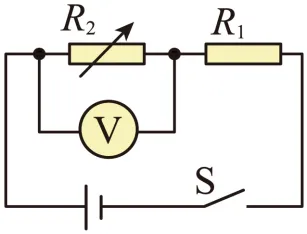

【详解】A． 由图可知R1和R2串联，电压表测量R2两端的电压U2。当空气质量指数增大时，R2的阻值减小。根据串联电路的分压原理， R2两端的电压会减小，因此电压表的示数U2会减小，故A不符合题意；

B．由图可知，R1和R2串联，电压表测量的是电源两端的电压U。由于电源电压保持不变。因此，无论空气质量指数如何变化，电压表的示数始终不变，故B不符合题意；

C．由图可知，R1和R2并联，电流表测量的是通过R1的电流I1。在并联电路中，R1两端的电压等于电源电压U 。根据欧姆定律，通过R1的电流为I1=U/R1 。因为U和R1都是定值，所以电流I1的大小是恒定的，不随R2的变化而变化，故C不符合题意；

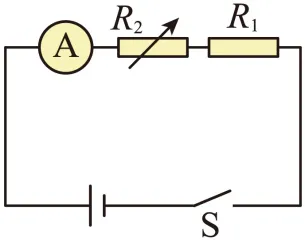

D．由图可知，R1和R2串联，电流表测量的是电路中的总电流I。当空气质量指数增大时， R2的阻值减小。电路的总电阻R_总=R1+R2减小。根据欧姆定律，电路中的总电流为 I=U/R_总，因为电源电压U不变，而总电阻R_总减小，所以总电流I会增大，故D符合题意。

故选 D。

12．C

【难度】0.65

【知识点】欧姆定律的简单计算、电功率P=UI及推导式的简单计算、含有变阻器电路的动态计算、动态电路中电功率的简单计算

【分析】明确串联电路的电压、电流规律，准确区分各部分电压、电流的对应关系。计算电功率时，注意选择与已知条件匹配的公式。滑片在不同位置时，滑动变阻器接入电阻的变化要分析准确，尤其是a、b点对应的阻值情况。

【详解】与滑动变阻器R2串联，电流表测电路总电流，电压表测R2两端电压，电源电压U=12V保持不变。滑片在a点时，电流I=0.1A，R2功率P2=1W

由P=UI得R2两端电压U2=P2/I=1W/0.1A=10V

R1两端电压U1=U-U2=12V-10V=2V

定值电阻R1的阻值R1=U1/I=2V/0.1A=20Ω

A．滑片在a点时，R1的功率P1=U1I=2V×0.1A=0.2W，故A错误；

B．滑片在b点时，滑动变阻器R2接入电阻为0，电路只有R1，R1的功率P1´=U²/R1=（12V）²/20Ω=7.2W，故B错误；

C．滑片在c点时，R2两端电压U2´=4V

R1两端电压U1´=U-U2´=12V-4V=8V

此时电路电流I´=U1´/R1=8V/20Ω=0.4A

R2的电功率P2´=U2I´=4V×0.4A=1.6W´，故C正确；

D．滑片在c点时，电路总功率p_总=UI´=12V×0.4A=4.8W，故D错误。

故选C。

13．3.00-6

【难度】0.85

【知识点】刻度尺的读数、温度计的构造和原理

【详解】[1]刻度尺的分度值为0.1cm，A的左侧对应的刻度值为4.00cm，右侧对应的刻度值为7.00 cm，则木块的长度是

l=7.00cm-4.00cm=3.00cm

[2]温度计分度值为1℃，液柱在零摄氏度以下，故温度计的示数为-6℃。

14．支持力热传递不停地做无规则运动

【难度】0.73

【知识点】二力或多力平衡问题、热传递改变物体的内能、扩散现象

【详解】[1]饺子静止在水平桌面上，竖直方向上受到：竖直向下的重力、桌面对饺子竖直向上的支持力，这两个力大小相等，方向相反，作用在同一个物体上，因此是一对平衡力。

[2]煮水饺时，水饺从高温的水中吸收热量，内能增加，是通过热传递的方式改变内能。

[3]香气四溢是香味分子在空气中扩散，说明分子在不停地做无规则运动。

15．55

【难度】0.65

【知识点】静摩擦力的大小、二力或多力平衡问题

【详解】[1]用8N的压力把重5N的板擦压在竖直墙壁上，板擦在墙壁上保持静止，则板擦处于平衡状态，板擦受平衡力作用，则板擦在竖直方向上受重力和静摩擦力作用，二力平衡，大小相等，故静摩擦力大小为f=G=5N。

[2]当F＝3N时，板擦恰好沿竖直墙壁匀速下滑，则板擦处于平衡状态，板擦受平衡力作用，则板擦在竖直方向上受重力和滑动摩擦力的作用，二力平衡，大小相等，故滑动摩擦力大小为f′=G=5N。

16．0.35

【难度】0.65

【知识点】欧姆定律的简单计算、应用欧姆定律求范围、串联电路的电流规律、串联电路的电压规律及应用、含有变阻器电路的动态计算

【解析】【小题1】[1][2]由图可知，滑动变阻器与定值电阻R1串联，电压表测定值电阻两端电压，由于电流表选择0~0.6A量程，滑动变阻器R2的规格为“20Ω 1A”，电压表选择0~3V量程，若电压表示数，即定值电阻两端电压U1=3V，根据欧姆定律可得，此时电流I1=U1/R1=3V/10Ω=0.3A

所以为了保证电路安全，电路中的最大电流应为0.3A，又由于电源电压不变，所以当电路中电流最大时，总电阻最小，即滑动变阻器最小电阻为

R_2min=（U/I1）-R1=（4.5V/0.3A）-10Ω=5Ω

17．(1)

(2)

【难度】0.85

【知识点】力的示意图、判断螺线管极性、电流方向、绕线方式的关系、滑动摩擦力的方向、二力或多力平衡问题、磁极间的相互作用规律

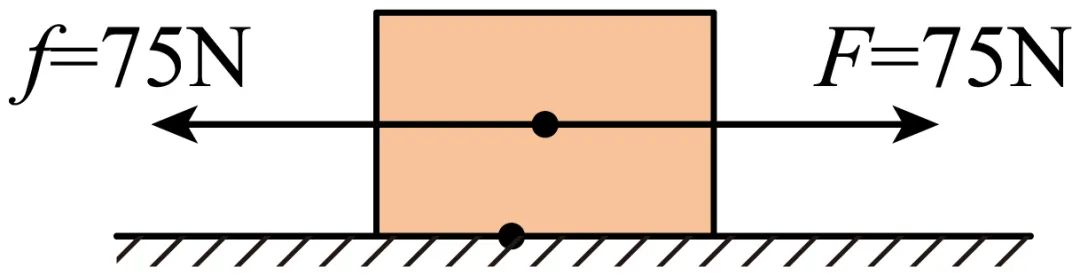

【详解】（1）由题可知，由于箱子在水平面上做匀速运动，即做匀速直线运动，说明其受力平衡，因此在水平方向上推力 F和摩擦力f是一对平衡力，因此它们的大小相等，方向相反，即f=F=75N，如下图所示：

（2）根据磁极间的相互作用规律“异名磁极相互吸引”，小磁针静止时，其N极指向螺线管的左端，说明螺线管的左端是S极，则其右端为N极，根据右手螺旋定则可知，螺线管上电流方向从上往下，即从电源的左侧流出，所以电源的左侧为正极，如下图所示：

18．(1)液体深度

(2)明显同种液体中，液体压强随液体深度的增加而增大

(3)乙、丙

【难度】0.73

【知识点】探究液体压强的实验装置和步骤、液体压强的特点及其应用、控制变量法

【详解】（1）由图可知，水从孔中向四周喷出，孔越靠近底部，则小孔位置越低，水的深度越深，水喷出得越远，说明水的压强越大，则液体内部压强的大小跟液体的深度有关。

（2）[1] 安装好后，用手按橡皮膜，U形管内液面出现高度差，且U形管中的液体能明显灵活升降，说明此时橡皮膜不漏气，即橡皮膜气密性良好。

[2] 比较图2中甲、乙两图可知，同种液体，深度越深，U形管液面高度差越大，则可以得出的实验结论是：同种液体中，液体压强随液体深度的增加而增大。

（3）要探究液体内部压强与液体密度是否有关，应控制液体的深度相同，只改变液体的密度，如图所示应选图乙和丙两个图来进行研究。

19．(1)铅球陷入沙坑的深度

(2)A和B

(3)物体的质量相同时，所处的高度越高，物体的重力势能越大

(4)无关

【难度】0.7

【知识点】探究影响物体重力势能因素的实验装置及作用、转换法

【详解】（1）根据转换法，铅球的重力势能越大，落地时对沙坑做功越多，陷入沙坑的深度就越深。因此，用铅球陷入沙坑的深度来反映重力势能的大小。

（2）要探究 “高度一定时，质量对重力势能的影响”，需控制下落高度、运动路径相同，只改变质量。A、B两球高度、路径相同，质量不同，符合控制变量要求。

（3）A、C 两球的质量、路径相同，仅下落高度不同：A球高度H，C球高度2H。C球高度更高，陷入沙坑更深，说明重力势能更大。因此结论为：当物体的质量相同时，下落高度越高，物体的重力势能越大。

（4）C、D两球的质量、高度相同，仅运动路径不同，两球陷入沙坑的深度相同，说明重力势能大小相同，因此重力势能与运动路径无关。

20．(1)

(2)短路

(3)右

(4)电压一定时，通过导体的电流与导体的电阻成反比

【难度】0.85

【知识点】 探究电流与电阻的关系、应用欧姆定律进行电路故障分析、含有变阻器电路的动态分析

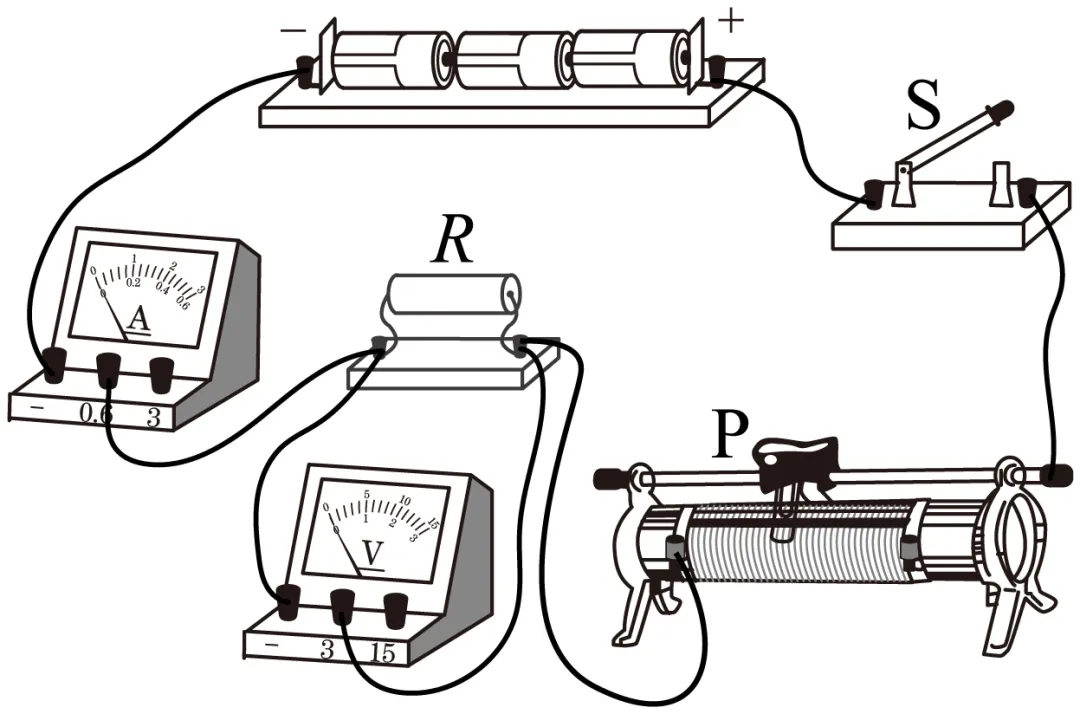

【详解】（1）要求滑片P向右移动时电流表示数变小，说明滑动变阻器接入电路的阻值变大，则应选择滑动变阻器的左下角接线柱，并将滑动变阻器串联到电路中，且根据图乙可知电阻两端的电压为3V，故所选最大量程为3V。如图所示：

（2）电流表有示数，说明电路是通路，电压表无示数说明与电压表并联的部分短路，即电路故障的原因是定值电阻R短路。

（3）实验中，当把5Ω的电阻换成10Ω的电阻后，定值电阻两端的电压变大，要控制定值电阻的电压为3V不变，由串联电路分压原理，故应把滑动变阻器滑片向右滑动，增大滑动变阻器的阻值。

（4）由图乙可知，电流和电阻的乘积为定值，所以可得：电压一定时，通过导体的电流与导体的电阻成反比。

21．(1)1920W

(2)83.3%

(3)14

【难度】0.65

【知识点】功的计算和估算、P=W/t、滑轮组承重绳子段数与绳端拉力、移动距离的关系、滑轮、滑轮组机械效率的计算

【详解】（1）图甲中滑轮组动滑轮绕绳子的段数是2段，绳子自由端移动的距离

S=nh=2×12m=24m

拉力F做功

W_总=Fs=2400N×24m=57600J

拉力F做功的功率

P=W_总/t=57600J/30s=1920W

（2）水泥总重力

G=mg=8×500N=4000N

滑轮组对水泥拉力做的功是有用功，有用功

W_有=Gh=4000N×12m=48000J

整个装置的机械效率

η=W_有/W_总=48000J/57600J=83.3%=

（3）由图乙知道，滑轮组动滑轮绕绳子的段数是3段，不计绳重和摩擦，根据F=1/n（G_总+G_动）得到水泥的总重力

G_总=nF-G_动=3×2400N-200N=7000N

这种设计的装置一次能提起水泥的袋数

n=G_总/G1=7000N/500N=14

22．断开61.6Ω84%3000r/(kW·h)

【难度】0.65

【知识点】电功的公式及简单应用、电功率P=UI及推导式的简单计算、计算物体温度变化时的吸放热

【详解】（1）[1]饭煮熟后，处于保温状态，开关S断开，两个电阻串联，电路的总电阻最大，由P=U²/R可知电路的总功率最小，处于保温状态。

（2）[2]开关S闭合，只有R₀的简单电路，电路的电阻最小，由P=U²/R可知电路的总功率最大，处于加热状态，电路的总电阻

R=U²/P=（220V）²/440W=110Ω

R₀的阻值

R0=U²/P_高温=（220V）²/1000W=48.4Ω

电热丝R的阻值为

R=R-R₀=110Ω-48.4Ω=61.6Ω

（3）[3]水吸收的热量

Q=c_水mΔt=4.2×10³J/(kg·℃)×1kg×60℃=2.52×10⁵J

电饭锅消耗的电能

W=Pt=1000W×5×60s=3×10⁵J

加热过程中电饭锅的效率

η=Q/W=2.52×10⁵J/3×10⁵J=84%

（4）[4]高温挡烧水5min消耗的电能

W₁=Pt₁=1kW×（5/60）h=（1/12）kW·h

电能表的转盘转了250转，电能表上模糊的参数

N=n/W₁=250r/（1/12）KW•h=3000r/KW•h
