专题题02坐标曲线题
一、专家解读
坐标图像题主要是指以直角坐标系为载体,把一个二维度的化学问题,以坐标图像的方式呈现出来,借以考查学生对化学有关知识的理解,以及考查学生识图能力和分析问题能力。因坐标图像题涉及的内容广泛,形式多变,很多重点、难点的化学知识都可以通过坐标图像的方式呈现,因此,坐标图像题是中考化学试题中的热点题型。它可以出现在选择、填空、实验、计算等各类题型中。
从内容上看,坐标图像题主要有化学反应中物质质量(或体积)的变化图像、溶液pH的变化图像、有关溶解度曲线的图像和与溶液有关的变化图像等类型。
解答坐标图像题,首先要看清横轴、纵轴所表示的意义,然后再结合具体的化学知识内容或情境,进行分析和作答。
二、解题技巧
解答坐标图像题,首先要看清横轴、纵轴所表示的意义,然后再结合具体的化学知识内容或情境,进行分析和作答。
解答坐标曲线题可以从以下几个方面下手：
①看横、纵坐标表示的含义；
②看特殊点（起点、转折点、终点、交点）
三、常见题型
题型一：浓解度曲线
题型二：化学反应中物质的质量或体积的变化图像
题型三：溶液pH的变化曲线
题型四：有关溶液变化图像
四、专题训练
题型一：溶解度曲线

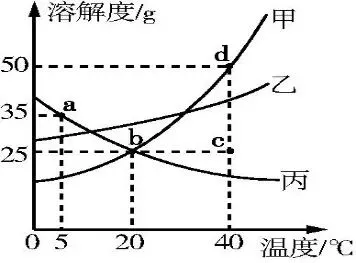

考点1：点的含义:曲线上点的含义表示了该温度下的某物质溶解度为多少，
例：d点的含义：表示在40℃时甲物质的溶解度为50g；在40℃时向50克水中加入30g甲能得到多少溶液：75g。
考点2：两曲线的交点含义：表示在某温度下两种物质溶解度相等。
例：b点含义：b点表示在20℃时，甲丙溶解度相等，进而可以推出在20℃时，甲丙物质饱和溶液溶质质量：溶剂质量=该温度下溶解度：100g,也就是说在20℃时甲丙饱和溶液溶质质量分数相等。
考点3：结晶方法：根据曲线趋势有三种方法陡升型：降温结晶；平缓型：蒸发结晶；下坡型：升温结晶。
例：甲中混有少量乙如何提纯？谁多采用谁的结晶方法。故可以采用降温结晶。
考点4：对饱和溶液升温降温以后溶质质量分数大小比较：找最低点。
例：40℃时有甲、乙、丙三个饱和溶液对它们进行降温至20℃后它们溶质质量分数大小。乙＞甲＞丙（抓住要点比较升温或降温前后那个点低就可以比较）。
考点5：对饱和溶液进行降温比较析出晶体谁多谁少。（解答本类型题目有一个前提条件需要等质量的饱和溶液，若没有则无法比较。）
1．KNO3和NaCl两种固体物质的溶解度曲线如图所示，下列说法正确的是（ ）
A．KNO3的溶解度比NaCl的大
B．10℃时，NaCl饱和溶液和KNO3饱和溶液的溶质质量分数相等
C．30℃时，将50gKNO3固体加入到100g水中，得到的KNO3饱和溶液小于150g
D．分别将NaCl饱和溶液和KNO3饱和溶液从30℃降到10℃，析出的KNO3更多
2．溶解度是定量表示物质溶解性的一种方法，在科研和生产中具有广泛应用。如图为KCl和Na2SO4的溶解度曲线，下列说法正确的是（ ）
A．T1℃时，KCl、Na2SO4溶液的溶质质量分数相等
B．T2℃时，KCl的溶解度大于Na2SO4
C．T2℃时，将Na2SO4的饱和溶液升温至T3℃，所得溶液仍为饱和溶液
D．将恰好饱和的KCl、Na2SO4溶液从T3℃降温到T1℃，两溶液中所含溶质的质量相等
3.察尔汗盐湖是我国西部地区最大的咸水湖，其中含有大量的碳酸钠和氯化钠。如图所示为两物质的溶解度曲线，下列说法正确的是（ ）
A．氯化钠的溶解度为36g
B．t2时，氯化钠和碳酸钠溶液的质量分数相等
C．使碳酸钠不饱和溶液转化为饱和溶液只有加碳酸钠这一种方法
D．盐湖附近居民适合在冬天捞碱(碳酸钠)，夏天晒盐(氯化钠)
题型二：
化学反应中物质的质量或体积的变化图像

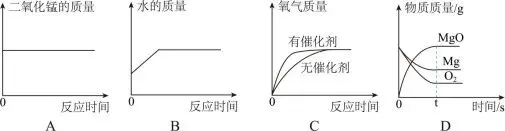

1.下列图像中坐标标示的量之间的变化关系与反应过程对应不正确的是（ ）
A．过氧化氢溶液和二氧化锰制取氧气，二氧化锰质量与反应时间的关系
B．往烧杯中一定量的稀盐酸逐渐加入大理石至过量，水的质量与反应时间的关系
C．用等质量、等浓度的过氧化氢溶液分别在有无催化剂的条件下制氧气
D．用等质量的镁和氧气完全燃烧

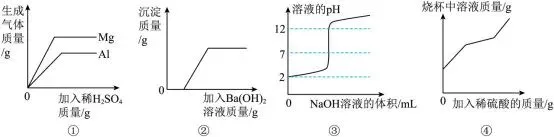

2.坐标曲线在多个学科中都有广泛的应用，它能形象直观地反应物理量之间的规律和关系。下列坐标图像能正确反映其对应关系的是（）
A．①表示向等质量的金属镁和铝中分别加入等质量且质量分数相等的足量稀硫酸
B．②表示向稀盐酸和硫酸铜的混合溶液中滴加氢氧化钡溶液
C．③表示常温下，向pH=2的稀盐酸中滴加pH=12的NaOH溶液
D．表示向盛有部分变质的氢氧化钠溶液的烧杯中滴加稀硫酸至过量
题型三：溶液pH的变化曲线
1、如所示是稀盐酸和氢氧化钠溶液反应过程中溶液pH变化规律的坐标曲线图。请认真观察，判断下列说法，有关该实验事实的说法正确的是( )
A. 用滴管滴加的溶液为氢氧化钠溶液
B. 向
点时的溶液中滴加紫色石蕊试液，溶液会变红
C. 盐酸和氢氧化钠恰好完全反应时，对应的点为
点
D. 曲线上
点对应的溶液中，溶质只有氯化钠
题型四：有关溶液变化图像

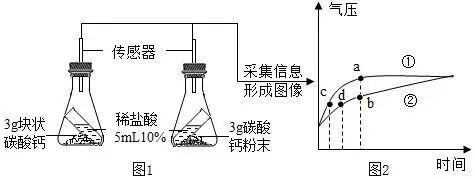

1.利用数据传感技术可以形象地比较不同形状的碳酸钙与稀盐酸反应的速率。某同学倾斜锥形瓶，使试管内的稀盐酸流入瓶中与碳酸钙发生反应，测得瓶内气压随时间的变化如图
所示。下列有关说法正确的是( )
A. 对比分析a、b点可知，曲线①表示块状碳酸钙与稀盐酸反应
B. 对比分析c、d点可知，相同的气压时，碳酸钙粉末与稀盐酸反应速率更快
C. 碳酸钙粉末产生的CO2质量多
D. 曲线②中b点表明反应已经结束
2.实验小组向硫酸和硫酸铜混合溶液中加入一定质量分数的氢氧化钠溶液，并将加入氢氧化钠溶液的质量与产生沉淀的质量的关系用坐标图表示出来（如图所示），下列说法不正确的是（ ）
A．a点溶液中除了原溶质外，多了硫酸钠
B．ab段发生反应的化学方程式为2NaOH+H2SO4=Na2SO4+2H2O
C．bc段，溶液质量一定减少
D．整个过程中硫酸根离子的数目没有改变
