家用电子体重秤的压敏电阻特性与电路动态综合分析 · 某款家用电子体重秤利用压敏电阻实现力电转换。秤台质量2kg，与地面接触面积0.04m²。内部电路电源电压恒定为9V，定值电阻R₀为20Ω，压敏电阻Rx随压力F的变化规律为Rx=120-0.05F（Ω）。体重显示表由量程为0~3V的电压表改装并联在R₀两端。需综合计算空载时秤对地面的压强、电压表满偏时对应的最大称量质量，以及电路安全工作时的总功率变化范围。（g取10N/kg）
核心知识点
• 物理现象的定性分析
• 基础物理概念理解
教育价值
通过剖析日常体重秤的工作原理，引导学生将抽象的力学与电学知识在实际生活器具中融会贯通。培养学生提取有效信息、建立物理模型及处理电路临界安全问题的综合思维能力，体现'从生活走向物理，从物理走向社会'的学科素养。
情景化题型精讲
题目配图
图1：science 物理 20260421 1
【综合题】（挑战程度，总分14分）
近年来，智能家居设备走入千家万户。某款家用电子体重秤利用压敏电阻实现力电转换，其内部结构与电路原理见图1。该体重秤的整机总质量为2kg，与水平地面的总接触面积为0.04m²。其内部核心电路包含一个恒定输出9V的直流电源、一个阻值为20Ω的保护定值电阻R₀，以及一个核心传感元件——压敏电阻Rx。
通过查阅产品技术手册可知，该压敏电阻Rx的阻值随其表面所受垂直压力F的变化规律满足：Rₓ = 120 - 0.05F（单位：Ω，F的单位：N）。为了直观显示测量者的体重，工程人员将一个量程为0~3V的电压表改装成体重显示表，并联接在定值电阻R₀的两端。当人站在秤台上时，秤台将压力传递给内部的压敏电阻，进而引起电路中电学量的变化，最终转化为表盘上的刻度指示。为了保护电路元件，设计要求无论空载还是称重，电压表的示数均不得超过其量程。（g取10N/kg）

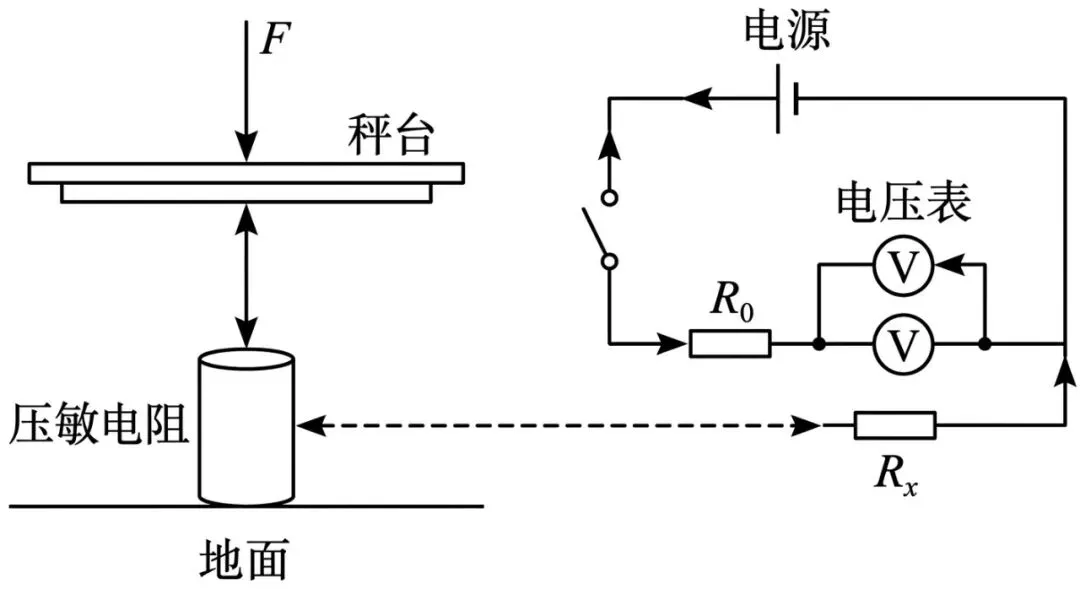

图1：电子体重秤内部结构及电路原理示意图。电源、压敏电阻Rx与定值电阻R₀串联，体重显示表（电压表）并联在R₀两端。
**（1）关于该体重秤的工作状态，有以下三个观点：
观点A：空载时，该电子体重秤静止在水平地面上，对地面的压强为500Pa。
观点B：当测量者的体重增加时，压敏电阻Rx的阻值增大，导致电路中的总电流减小。
观点C：若想在不改变电压表量程的前提下增大该体重秤的最大称量范围，可以将定值电阻R₀更换为一个阻值更小的电阻。
请运用物理知识，逐一判断上述观点是否正确，并简要说明理由。（5分）**
参考答案：
观点A正确，观点B错误，观点C正确。
解析：
解析：
① 观点A正确。空载时体重秤对地面的压力等于其整机重力，F(压) = G(总) = m(总)g = 2 kg × 10 N/kg = 20 N。对地面的压强 p = (压)S = (20 N)/(0.04 m²) = 500 Pa。
② 观点B错误。根据规律 Rₓ = 120 - 0.05F，当体重增加（即压力F变大）时，压敏电阻Rx的阻值应减小，从而导致电路总电阻减小，总电流增大。
③ 观点C正确。电压表量程不变，意味着满偏时R₀两端电压最大值为3V。由于电源电压恒为9V，此时Rx两端分担的电压必为6V。根据串联分压规律 (Rₓ)/(R₀) = (Uₓ)/(U₀) = (6 V)/(3 V) = 2，即满偏时始终满足 Rₓ = 2R₀。若将R₀更换为阻值更小的电阻，则满偏时允许的最小Rx也会变小。由 Rₓ = 120 - 0.05F 可知，Rx越小，对应的允许最大压力F越大，即最大称量范围增大。
（2）请结合情境信息，运用电学原理详细解释：当人站在体重秤上且体重逐渐增加时，为什么体重显示表（电压表）的指针偏转角度会逐渐变大？（要求：逻辑连贯，不代入具体数值计算，纯文字推理）（4分）
参考答案：
当人的体重增加时，压敏电阻受到的压力增大，其阻值减小；由于串联电路总电阻减小，电源电压恒定，电路中的总电流增大；定值电阻阻值不变，根据欧姆定律可知其两端的电压增大，因此并联在两端的电压表指针偏转角度变大。
解析：
解析：本题考查串联电路的动态分析。推理路径为：受力变化 → 压敏电阻Rx阻值变化 → 串联电路总电阻变化 → 总电流变化 → 定值电阻R₀两端电压变化 → 电压表示数变化。要求学生清晰表述欧姆定律和串联电路分压原理在实际情境中的应用。
（3）该体重秤的核心设计思想是利用传感器（压敏电阻）将'力'这种非电学量转化为'电阻'的变化，最终通过'电压'这种电学量显示出来。请联系日常生活，列举一个采用类似'非电学量转化为电学量'设计思想的家用电器或电子设备，并简要类比分析其工作原理。（5分，答案不唯一，言之有理即可）
参考答案：
参考答案：电子体温计（或光控路灯、声控开关等）。类比分析：电子体温计内部装有热敏电阻传感器。它将'温度'这一非电学量转化为'电阻'的变化。当人体温度改变时，热敏电阻的阻值发生相应改变，从而导致内部串联电路中的电流或分担的电压发生变化，最终通过显示屏转化为数字化的温度读数。这与体重秤将'压力'转化为'电压'的原理在逻辑上高度一致。
解析：
解析：评分要点包括两个方面：一是准确列举出一个包含传感器的生活设备（2分）；二是能清晰指出该设备是将什么'非电学量'转化为'电学量'，并运用电路原理简述变化过程（3分）。鼓励学生发散思维，如光敏、声敏、气敏等传感器均可作为合理答案。
知识点地图
固体压强计算与受力分析 → 压敏电阻特性识别 → 欧姆定律与串联电路动态分析 → 传感器物理思想迁移应用
本题知识点之间的逻辑关联，帮助学生建立知识网络
思路拓展
1. 拓展问题1：若电源用久后电压略微降低，为了保证称量准确，应该如何调节定值电阻R₀的阻值？
2. 拓展问题2：尝试设计一种电路方案，使得体重秤上的读数（电表示数）随体重的增加而呈线性（正比例）变化。
拓展问题不要求作答，目的是打开思路，培养发散思维
学习建议
1. 梳理电路动态变化的逻辑链条。针对压敏电阻随压力增大而减小的特性，建议在分析时先写出定性推导过程：人站上秤台导致压力F增大，压敏电阻Rx阻值减小，电路总电阻减小，从而引起干路电流增大，定值电阻R₀两端电压（即电压表示数）增大，深刻理解'力-电-显示'的转换原理。
2. 明确电路安全临界条件的对应关系。针对电压表的量程限制，建议重点分析极值状态的物理意义：电压表达到满偏时，意味着电路电流达到最大安全值，此时压敏电阻阻值最小，对应着秤台受到的最大压力。掌握这种'电学极值与力学极值'一一对应的定性分析方法。
3. 规范固体压强的受力对象分析。在分析秤对地面的压强时，建议明确受力面积保持不变，重点定性分析压力的来源：空载时压力仅为秤台自身重力，载人时压力为总重力。理解压强随载重增加而增大的定性规律，避免混淆受力对象。
4. 拓展实际测量仪器的误差定性分析。建议结合串联分压原理，思考实际使用中电源老化（电压降低）对测量结果的影响：当电源电压减小时，相同体重下电路电流变小，定值电阻分得的电压减小，导致体重秤的显示值偏小。通过此类定性推理提升解决实际生活问题的能力。
中考趋势分析
近期上海初中物理中考呈现以下趋势：
• 题目形式的变化：从传统的纯数值计算逐渐向定性推理、原理阐述和动态过程分析转变。中考物理压轴题不再单纯依赖公式套用，而是更加注重考查学生对电路工作原理的文字表述、逻辑推理以及对物理现象的定性解释。
• 知识考查的深度和广度：围绕压敏电阻的特性、欧姆定律及串联电路分压原理，考查深度显著增加。题目要求学生不仅要理解各个独立知识点，还要能跨模块整合力学（压力变化）与电学（电阻、电压、电功率变化）知识，深刻理解物理量之间的联动关系。
• 情景化与应用性题目的特点：以真实的家用电子体重秤为载体，将抽象的力电转换机制融入生活情境。这类题目要求学生具备较强的模型建构能力，能够剥离生活场景的表象，准确识别出内部的串联分压电路模型和传感器的阻值变化规律。
• 对学生能力要求的变化：大幅弱化了繁琐的数学运算，转而对信息提取能力、物理过程的理解能力和文字表达能力提出了更高要求。学生需要能够清晰、严密地用物理语言描述出'压力改变→阻值改变→总电阻改变→电流改变→电压表示数改变'的完整逻辑链条。
• 备考建议和重点：日常备考中应摒弃'重计算、轻分析'的刷题模式，重点加强动态电路的定性分析训练。建议多关注生活中各类传感器（如压敏、热敏、光敏电阻）的实际应用，培养将实际问题转化为物理模型的能力，并着重提升物理简答题的规范化文字表述水平。
