一文说清:天津中考物理「动态电路分析」全解(考点 + 真题 + 方法 + 避坑)

天津中考电学压轴与力学压轴交替出现，近 10 年动态电路 4 次作为压轴题。2025 考力学，2026 年极大概率考动态电路，是今年最重点备考模块。

必考方向：串联动态、极值范围、安全边界、图像信息、电源电压范围

1. 近 10 年考频

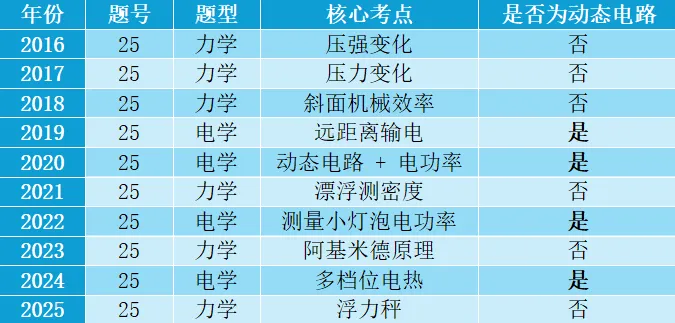

①选择题（必考）：2016–2025 连续 10 年出现，3 分 / 题，年年考、题题稳

②压轴题（高频）：2019、2020、2022、2024 四年作为第 25 题压轴（电学综合核心）

③命题趋势：力学、电学交替压轴；2025 考浮力，2026 动态电路概率极高

2. 天津卷 3 大典型考法

①串联动态（90%）：滑变 + 定值电阻 / 灯泡，双电压表、量程限制、极值范围

②开关切换（少量）：串 / 并联转换、多档位、等效电路画图

③图像结合（压轴）：I–U 图像、变化量 ΔU/ΔI、电源内阻思想（天津特色）

3. 核心考点清单

①串 / 并联电路：电流、电压、电阻规律

②欧姆定律：I=U/R（同体、同时）

③串联分压：U₂/U₁=R₂/R₁、串正并反

④安全边界：电表量程、元件额定值、滑变规格

⑤变化量：ΔU=ΔI⋅R_定天津压轴高频）

步骤 1：判串并、定测量

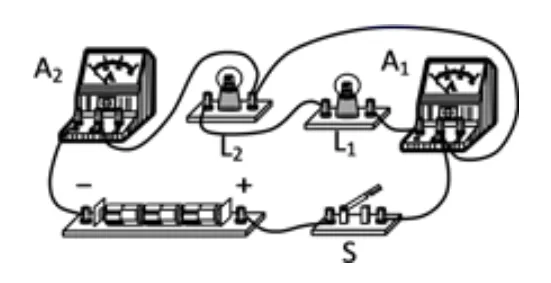

<1>电流路径法：一条路 = 串联；多条路 = 并联

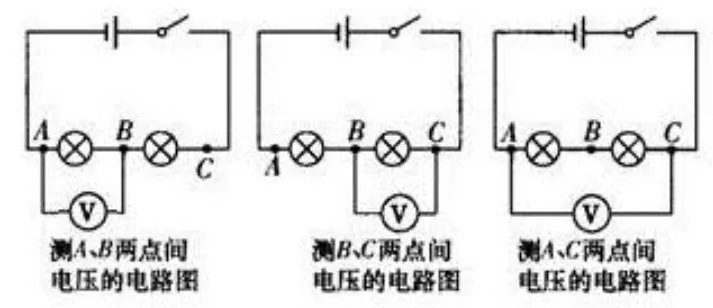

<2>电压表方框法：

只 “抱” 一个用电器 → 测它电压

抱 “用电器 + 电源” → 不测它（测另一个）

<3>口诀：电流表串、处处等；电压表并、看抱谁

步骤 2：看变化、定总阻（滑变 / 开关）

①串联：

R_总=R₁+R₂→ 滑变↑→R_总↑→I_总↓

②并联：支路电阻↑→该支路电流↓；另一支路不变

③开关：闭合新增支路 →R_总↓→I_总↑

步骤 3：先总后分、串正并反

<1>串联（串正）：

滑变R↑ → 它的电压U↑ → 定值电压U↓ → 电流I↓

口诀：一增一减、同阻同压

<2>并联（并同）：

各支路电压 = 电源电压（不变）

滑变R↑ → 该支路I↓；另一支路I不变

步骤 4：安全边界、极值范围

①圈出：电流表量程、电压表量程、滑变规格、灯泡额定

②找限制：谁先到极限（额定电流 / 量程电压）

③算两端：最小电流→最大电阻；最大电流→最小电阻

一、先 “拆电路”：把复杂图看简单

遇到动态电路，第一步永远是梳理电路结构，而不是急着算数值。

①去表简化

电压表当作开路，先遮住不看；电流表当作导线，直接看成连通的线。

②判断串并联

电流只有一条路径，就是串联；电流分成多条支路再汇合，就是并联。

③明确电表测谁

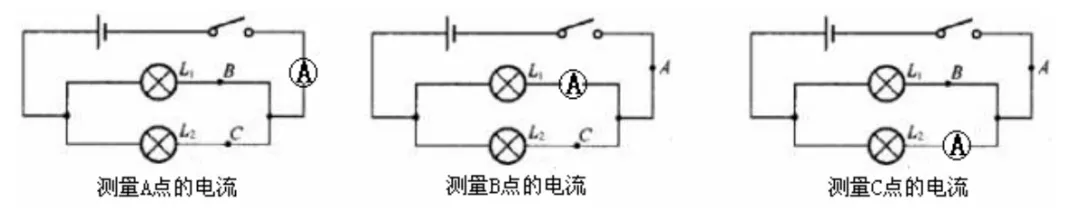

电流表串联在哪，就测哪条支路 / 整个电路的电流；电压表并联在谁两端，就是测谁的电压。

这一步看似基础，却是天津中考里最容易丢分的地方，电路判断错，后面全错。

二、滑片移动类：按 “电阻→电流→电压” 顺序推

1、看滑片移动方向，先判断滑动变阻器接入电路的电阻是变大还是变小。

2、判断总电阻变化，串联电路中，一个电阻变大，总电阻一定变大；并联电路中，一条支路电阻变大，总电阻也会变大。

3、判断总电流变化，电源电压不变，总电阻变大 → 电流变小；总电阻变小 → 电流变大。

4、推导各部分电压

串联：电阻越大，分得电压越大，“阻大压大”；定值电阻：电流变小，它两端电压也变小；滑动变阻器：电阻变大，它两端电压通常会变大

三、开关通断类：抓 “前后两种状态” 对比

开关切换会改变电路结构，解题关键是：

分别画出开关断开和开关闭合的等效电路；对比前后总电阻怎么变；再用欧姆定律判断电流、电压的变化。

特别注意：开关动作可能造成短路、增加支路、减少用电器，每一种都会明显改变总电阻，一定要逐一分析。

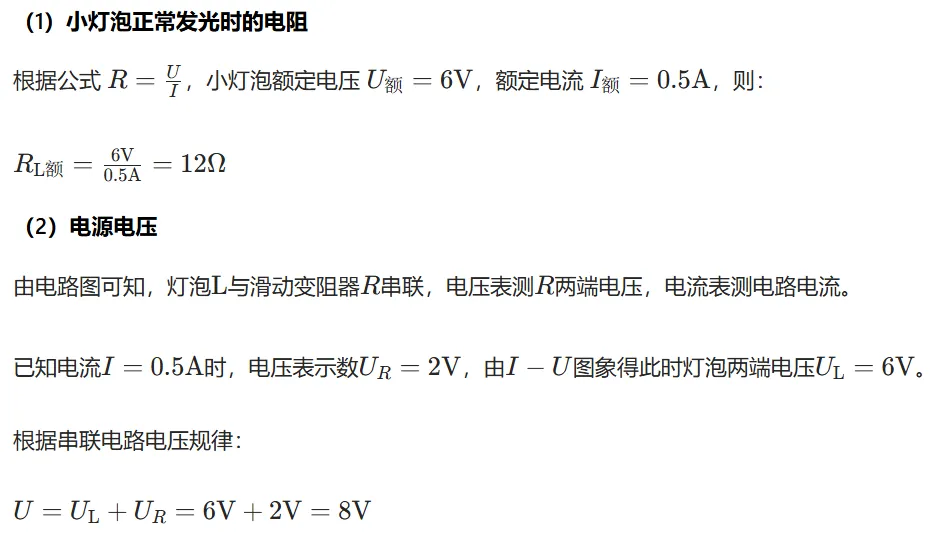

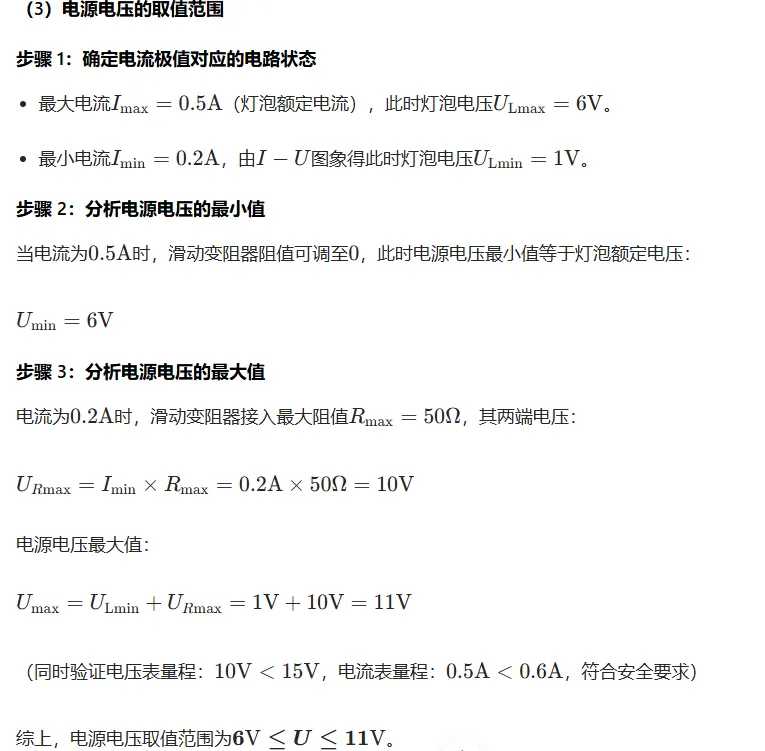

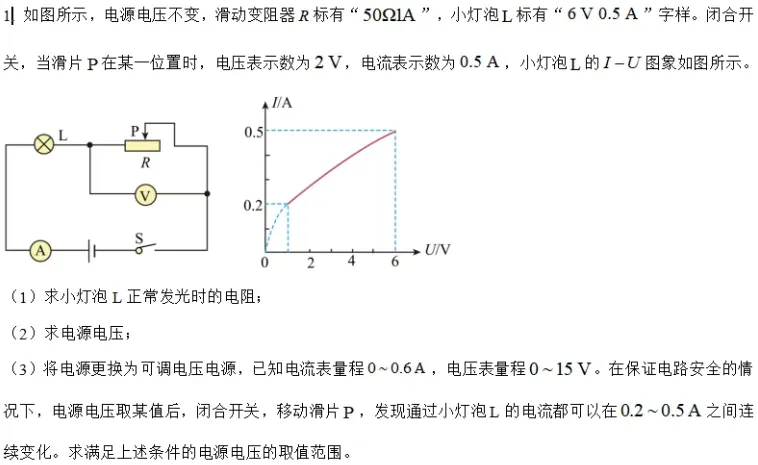

四、范围与极值题：抓住 “安全限制”

天津压轴题特别喜欢考电流、电压、电阻的范围，思路只有一条：

先找所有限制条件：电流表量程、电压表量程、滑动变阻器允许最大电流、用电器额定值。

找到最严格的那个条件，以此为临界值。分别算出：电流最大时的电路状态、电流最小时的电路状态

再由此推出滑动变阻器的取值范围、电压范围等。

五、快速判断小技巧（考场秒用）

串联电路：一个变大，另一个通常变小，一增一减很规律

并联电路：各支路互不影响，一条支路变化，不影响另一条

定值电阻：U/I 始终不变，这是很多题的突破口

只要电源电压不变，优先从总电阻和总电流入手

六、总结一句话

动态电路万变不离其宗：先看清电路，再分析电阻，由总电流推各部分电压，范围题抓安全临界，按步骤走就不会错。

类型一：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。

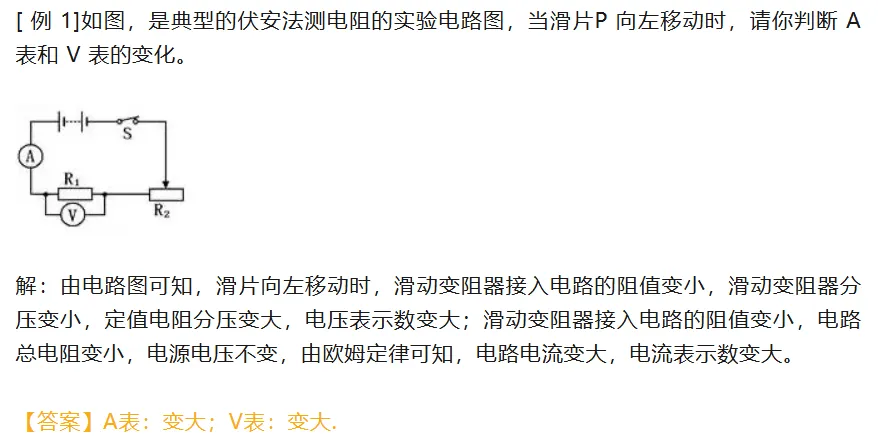

1、串联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。

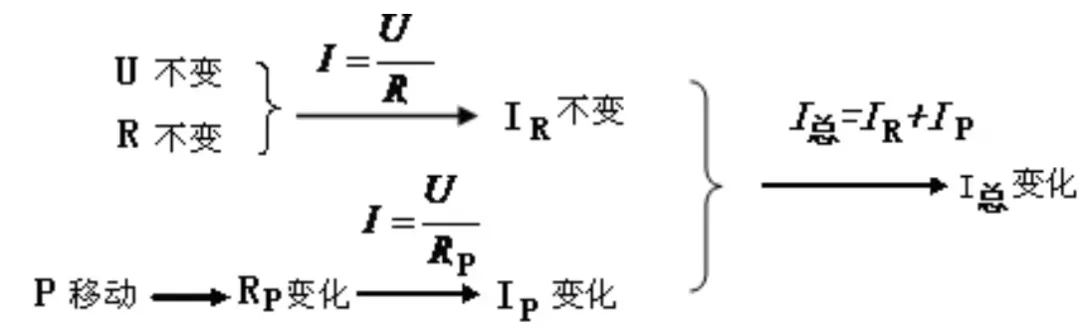

2、并联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。

类型二：电键的断开或闭合引起电路中电学物理量的变化。

1、串联电路中电键的断开或闭合引起的变化问题。

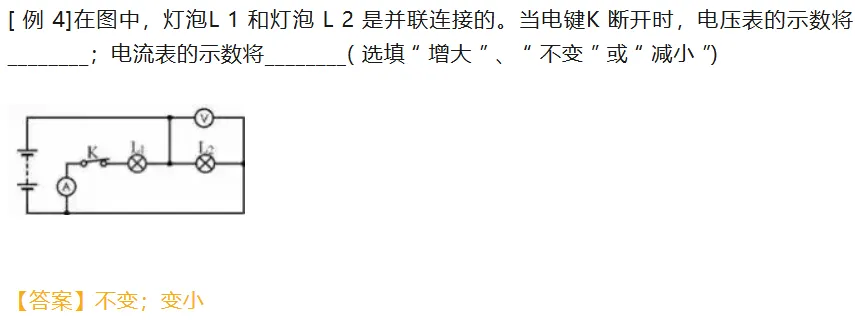

2、并联电路中开关的断开或闭合引起的变化问题。

类型三：电学物理量的差值、比值、乘积、变化量等问题。

1、串联电路中电学物理量的差值、比值、乘积、变化量等问题。

2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。

1、电压表测谁看错

错：直接看接线柱

对：方框法、排除电源法

2、串正并反记反

串联：电阻与电压正比（同增同减）

并联：支路电压不变、互不影响

3、极值只看滑变、不看量程 / 额定

必须先判断：电流表 / 电压表 / 灯泡 / 滑变谁先超限

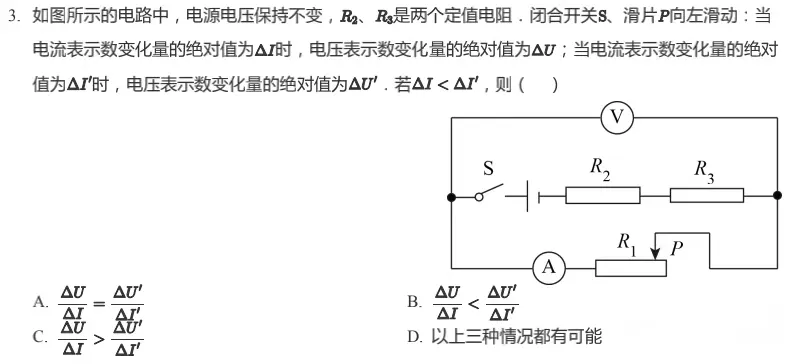

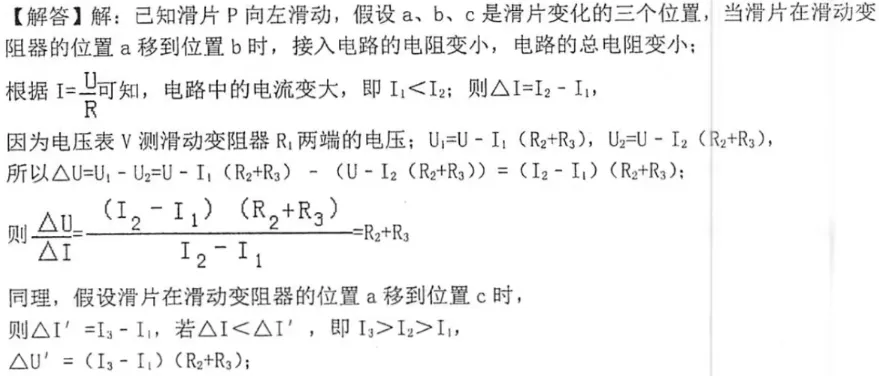

4、变化量不会用（压轴）

ΔU_定=ΔI⋅R_定

两电压表示数变化量：∣ΔU1∣=∣ΔU2∣

5、并联当串联分析

并联：支路独立、电压不变、只影响本支路电流

①选择题：

练串联基础变化、方框法、串正并反，3 分必拿

②压轴题：重点练

串联 + 双电压表 + 极值范围 + I–U 图像

变化量 ΔU/ΔI、安全边界判断

③刷题方向：

近 10 年天津真题

天津各区模拟：串联动态、范围计算、图像结合
