中考物理二轮复习光学作图——光的折射
在近十年河南中考物理中，光的折射作图共考查两次。2018 年第 16 题为光的综合作图题，集折射、反射和二次折射于一题，难度较大，学生整体得分率偏低。随着新课程改革推进，中考命题难度有所下调，2024 年再次考查光的折射作图时，题型相对基础，学生只要掌握光的折射基本规律，即可顺利完成作图。因此在中招物理二轮复习中，光的折射作图可不作为核心重点，只需让学生熟练掌握基础作图类型，能够规范完成简单折射光路即可。但在日常教学中，我们仍要让学生练到所有可能出现的作图情形。这样不仅能帮助学生更深入地理解光的折射规律，凸透镜的成像规律，也能为后续的中考备考打下扎实基础。第一类是第四章第四节 光的折射基础作图，重点掌握三条基本规律：光从空气斜射入水或玻璃时，折射光线向法线偏折，折射角小于入射角；第二类是第五章 透镜相关作图，主要围绕凸透镜成像规律展开，包括成实像、虚像的典型光路作图。一、第四章光现象相关折射作图
第一类：光从空气斜射进入水中或玻璃中
17.如图所示，一束光从空气斜射向水面，请画出这条入射光线的折射光线(注意角度特点并标出箭头方向)．第二类：光垂直射向玻璃表面、又从玻璃砖中射出
18.如图所示，一束光线垂直射到玻璃砖的一个面，作出这束光线进入玻璃砖内的径迹和离开玻璃砖后的大致径迹，要求在斜面处标出法线。第三类：光的反射和折射综合作图
19.如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线．第四类：光的折射成虚像作图

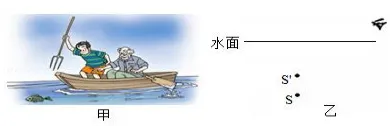

20.如图所示，渔民看到水中Sˈ处有一条鱼，为了叉到鱼，他们不是对准图乙中的Sˈ，而是对准位置更深的S叉去，因为Sˈ才是鱼的像真实的位置，Sˈ处是鱼的像的位置。请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。21.如图所示，A为海洋馆水下表演者，A′为水外观众看到的A的位置，B处为追光灯(用来照亮表演者，增强观众视觉效果)，请在图中画出由B发出的光把A照亮的光路图。第五类：经历两次的折射作图
22.一束光射向一块玻璃砖(如图)，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)。二、第五章透镜成像规律类作图
第一类：根据透镜对光的作用，画相应的透镜，单透镜作图

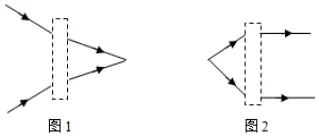

23.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图．25.如图所示，光源S发出的两条光线射向凹透镜，其中光线①平行于主光轴，光线②经过光心，画出它们经过凹透镜的折射光线．(须保留必要的作图痕迹)第二类：物体通过透镜成虚像的作图
26.如图，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′。第三类：物体通过透镜成实像的作图

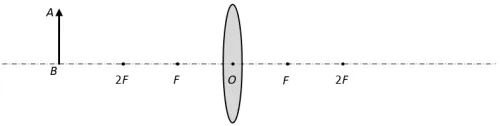

27.请在图中画出物体在凸透镜中所成像的大致位置。28.如图，A′B′是在探究凸透镜成像规律实验时，光屏上所得到的像的位置。请你在图中画出其所对应的物体AB的大致位置第四类：透镜、平面镜综合类作图
29.一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。30.如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路．作图题灵活多变、类型繁杂，切忌急于求成。只要稳扎基础、按题型分类练习，完成后及时归纳梳理规律，学生完全能够熟练掌握各类作图题。
