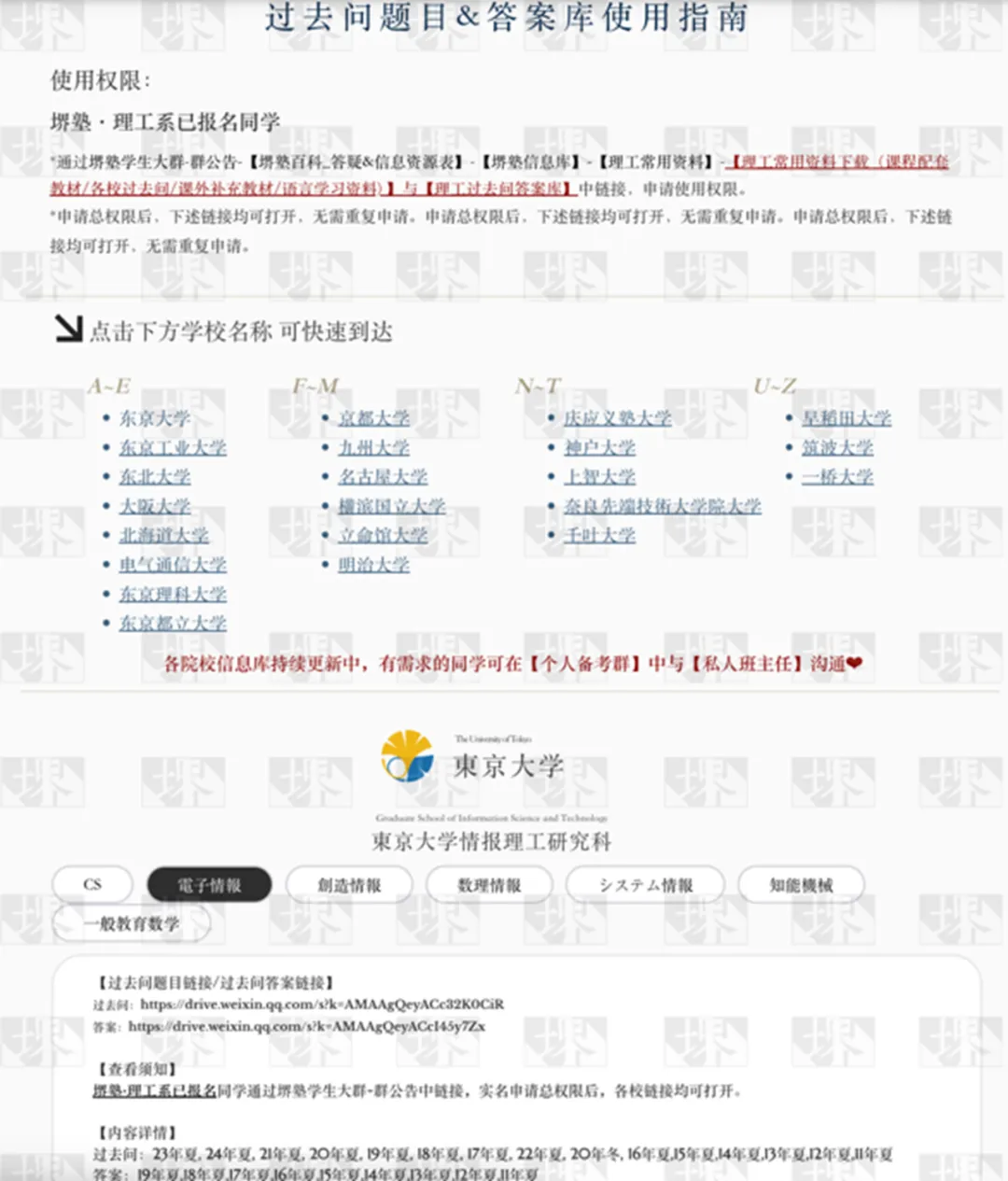

△ 堺塾理工系过去问题目答案库

論理回路 丨数字电路

东京工业大学 情报工学系 H28夏入试専門科目

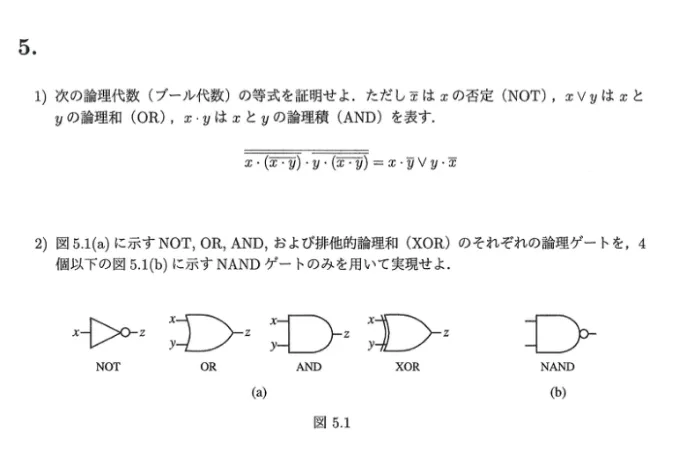

题目如下图：

△东京工业大学 情报工学系 H28夏入试専門科目

中文翻译:

 （1）证明下面的布尔代数等式。

（2）用四个以下图5.1(a)所示的NAND电路，分别实现图5.1(a)所示的NOT,OR,AND以及XOR门电路。

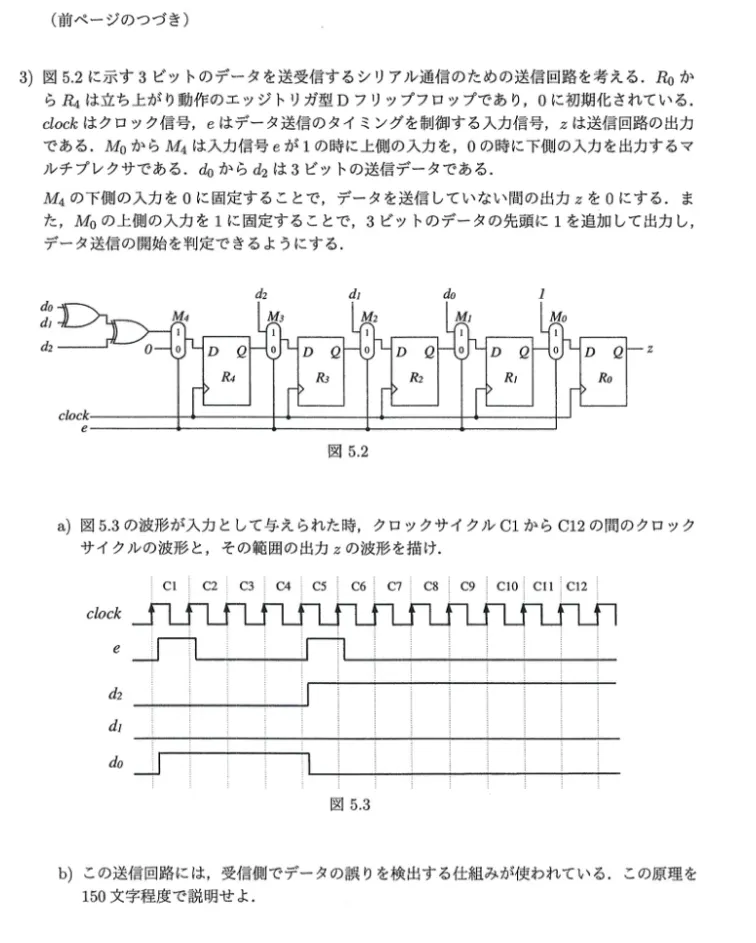

（3）考虑5.2所示所示的三比特数据传输回路。R0~R4是上升沿触发的D触发器。clock是初期为0的处时间信号，e是数据发送的控制信号，z是数据发送的输出。e为1时M0~M4输出上侧信号，e为0时输出下侧信号。d0~d3是三比特的传输数据。M4下侧输入固定为0，没有信号传输的时候z的输出为1，M0的上方固定输入为1，此外三比特数据开头增加一个1作为信号传输的开始。

  （a）图5.3是输入的波形，请画出输出z的波形图。

  （b）改信号传输回路可以检测数据的传输的错误，请说明其原理。

 布尔表达式、逻辑门电路、时序电路、数据传输校验

 （1）通过德摩根定律计算即可。

 （2）通过德摩根定律将表达式转化为只有与非的形式。注意与非门输入为其中一个固定为1时，对于另一个输入而言，实现非门功能。

 （3）通过分析电路可知，等e=1时，接下来5个时钟周期，输出z依次输出1(开始信号)，d0,d1,d2,校验信号。其中校验信号由d0,d1异或的结果再与d2异或得到，即偶校验。

 东京工业大学情報工学系研究科对数字电路相关知识点考察比较灵活，常见的逻辑表达式化简、卡诺图、组合逻辑电路以及时序逻辑电路等内容都会考察。题型也包含选择填空、计算、画图、原理解释等多种考察方式。虽然考察范围较为广泛，但题目的考察点都中规中矩，一般不会出现需要现场科研的知识点。掌握教科书上的内容稍加联系即可比较好的应对考试题目。

 本题的考察的知识点由简到繁。第一小问考察基础知识，熟练掌握德摩根定律的计算即可。第二小中考察对不同门电路间的相互表示，如果熟悉一些常见的电路（如第二问中用NAND门表示XOR门）可以极大地提高做题速度。第三问需要熟练掌握时序逻辑电路的分析方法，熟悉常见的时序逻辑电路结构（如加法器、循环移位器等）。在此基础上，针对特定问题还需要有分析电路特定功能的能力，对于数据传输而言，最常见的就是校验功能。
