第二部分 通用技术
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一个是符合题目要求的。）
16.纳米微针是通过纳米技术打开皮肤管道的一种微针，针头类似一块小小的晶片方块，上面布满了密密的、细到看不出来的小针，将这个小方块按在皮肤上，就能让药物进入表皮，而人几乎感觉不到疼痛。下列关于纳米微针技术的分析中正确的是（）
A. 纳米微针可以减轻病人痛苦，体现了技术具有解放人的作用
B. 普通针头的直径为300微米，而纳米微针的针头直径仅80微米，体现了技术的创新性
C. 目前纳米微针技术主要应用在医药、诊断、医美等领域，体现了技术的综合性
D. 纳米微针技术的专业壁垒高，研发和生产需要大量资金，体现了技术的复杂性
【答案】B
17.如图所示为某助力外骨骼装置，下列分析与评价中恰当的是（）
A. 该设计可显著提高工人搬运货物的效率，符合设计的经济原则
B. 设计中采用了大量的标准件，符合设计的技术规范原则
C. 关节部分可伸缩可固定设计，主要是从“环境”的角度考虑
D. 采用液压驱动，为使用者提供助力，主要是从“人”的角度考虑
【答案】D

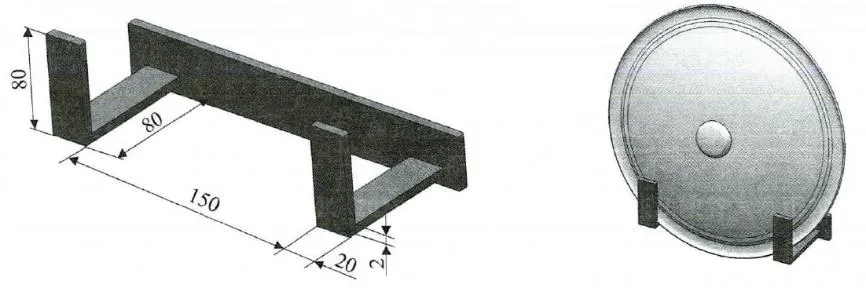

小明看到妈妈在厨房烹饪时总是把锅盖放在灶台上，占用了有限的操作空间，于是购买了一款可贴在瓷砖墙面上的锅盖架（如图所示）。使用了一段时间之后，发现有较多的水滴顺着锅盖流到灶台上，影响台面卫生。于是他想在锅盖架上加装一个既能接水又方便倒水的装置，装置采用2mm厚的不锈钢板制作。请完成第18-19题。
18.关于该装置的设计过程，下列说法中不正确的是（）
A. 发现问题的途径是观察日常生活
B. 发现问题之后紧接着构思设计方案
C. 方案构思之前需要设计分析
D. 方案构思阶段萌生的想法一般用草图的形式呈现
【答案】B

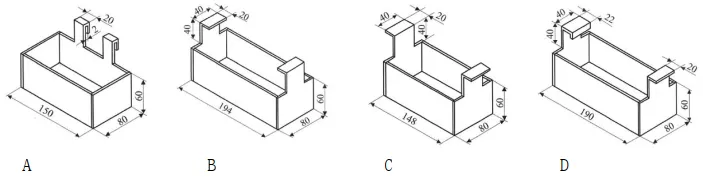

19.小明构思了如下四个设计方案，其中符合设计要求的是（）
【答案】C

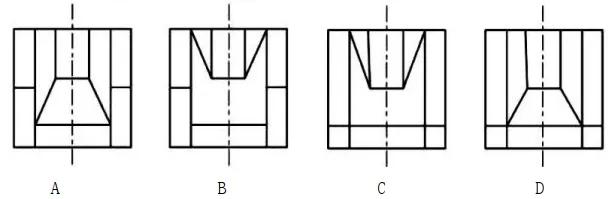

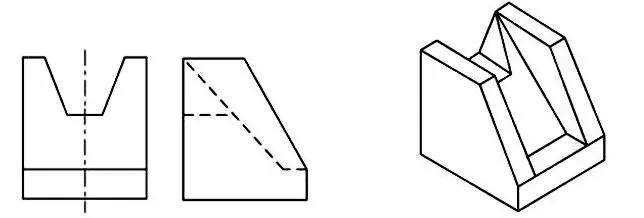

20.如图b所示是某形体的轴侧图，其主视图和左视图如图a所示，正确的俯视图是（）
【答案】B
小明准备设计一个木柄开瓶器（如图a所示）。请根据图及描述，完成第21-22题：
21.完成设计后，钢板部分的图样如图b所示，小明找到一块 150mm×50mm×5mm 的钢板和一块 250mm×40mm 制作成如图b所示的连接件，下列说法正确的有（）
A. 图b中错标尺寸有1处
B. 该图是机械加工图
C. 合理的加工流程可以为：划线→锯割→锉削→钻孔
D. Φ10 的加工需要使用丝锥
【答案】A
22.下列实践操作过程中，其中不合理的有（）
A. 钢板划线中，需用到的工具有划针、钢直尺、样冲、划规
B. 在平口钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔
C. 木柄表面处理时，先用砂纸打磨，再用木工锉锉削
D. 木柄画线用的木工铅笔宜细不宜粗
【答案】C

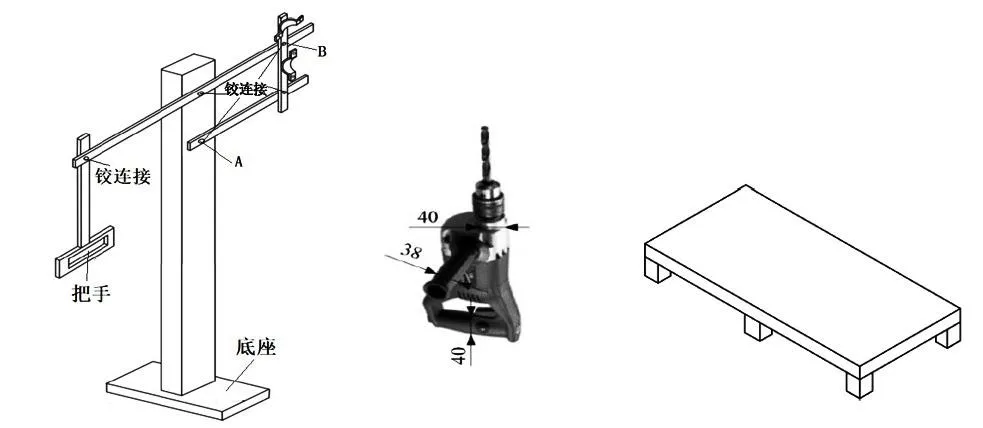

23.如图a所示为小明设计的天花板钻孔辅助木质支架，使用时将图b所示的冲击钻固定在支架的圆形抱箍中并启动冲击钻，通过拉动把手即可在天花板中钻孔。小明在技术试验后将底座改为图c所示结构，下列关于该支架的分析中，正确的是（）
A. 为了提高结构使用时的稳定性，应在AB两点之间增加一根连杆，构成三角形结构
B. 图c所示底座能适应更多的地面环境，可以提高结构的结构稳定性
C. 若将底座改为三角形结构可以提高结构强度
D. 图c底座结构中间下方的支撑脚主要是为了提高结构稳定性
【答案】B

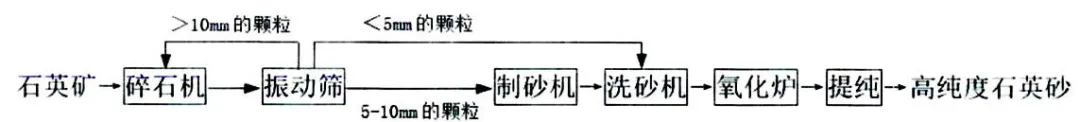

24.如图所示是石英砂生产工艺流程图。石英矿被送到碎石机粗破，然后进入振动筛筛分，5-10mm粒度的颗粒被送入制砂机细碎，5mm以下的则直接送入洗砂机中洗掉粉尘，随后进入氧化炉烧，以提高纯度和硬度，最后通过提纯技术得到高纯度石英砂。下列对该流程的分析中正确的是（）
A. 制砂机细碎环节与洗砂机清洗环节属于串行工序
B. 碎石机粗破碎环节与振动筛筛分环节的时序可以颠倒
C. 为提高生产效率，可以去掉洗砂机清洗这个环节
D. 设计该流程时首先应明确流程设计要考虑的主要因素
【答案】A

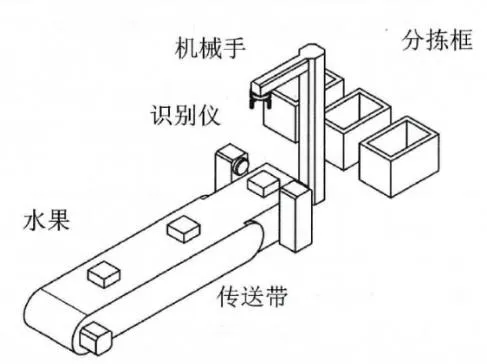

如图所示是水果分抹系统，水果放置在传送带上匀速通过识别装置，控制器依据识别仪识别到的水果信息控制机械手将不同种类的水果推送至相应的收集筐中。请完成第25-26题。
25.下列关于该分拣系统的设计与分析中不恰当的是（ ）
A. 该系统可划分为识别、分拣和传送子系统，水果各子系统相互配合达成分拣目的
B. 传送带速度不稳定会影响整个系统的运行，体现了系统的整体性
C. 系统设计时应先开展整体规划，接着设计各个子系统
D. 为了高效地将不同水果分拣到对应的收集筐，机械手的运动幅度越大越好
【答案】D
26.下列从控制系统角度进行的分析中，恰当的是（ ）
A. 控制量为水果的种类
B. 识别仪中的传感器是控制器
C. 识别仪在系统中起反馈作用
D. 传送带速度波动属于分拣系统的干扰因素
【答案】D

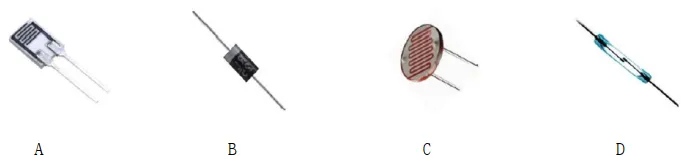

27.下列元器件中，在电子控制系统中不能作为输入部分的是（ ）
【答案】B
二、综合题（本大题共3小题，第28小题8分，第29小题10分，第30小题8分，共26分）

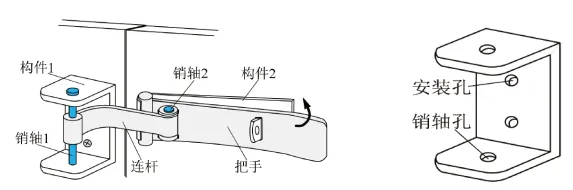

28.小明设计了如图a所示的锁扣，请根据题图及其描述完成以下任务：
（1）把手绕着构件2转轴嵌入锁扣（按照标注方向转动）锁紧时，下列对销轴1、销轴2、连杆主要受力形式的分析中，正确的是（单选）
A. 销轴1受剪切，销轴2受剪切，连杆受拉，把手受弯曲
B. 销轴1受弯曲，销轴2受剪切，连杆受弯曲，把手受弯曲
C. 销轴1受弯曲，销轴2受弯曲，连杆受弯曲，把手受弯
D. 销轴1受剪切，销轴2受弯曲，连杆受拉，把手受弯
（2）小明用大小合适的2mm厚钢板加工如图b所示的构件1，其中上下两销轴孔需对齐，下列加工流程中最合理的是（单选）
A. 划线→锯割→弯折→钻孔
B. 划线→钻孔→锉削→弯折→钻孔
C. 划线→钻孔→弯折→锉削→划线→钻孔
D. 划线→钻孔→锉削→弯折→划线→钻孔

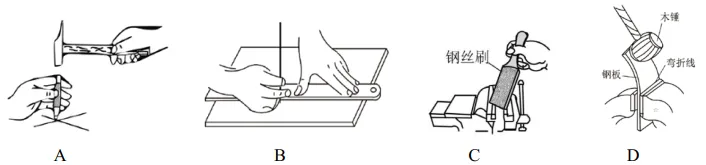

（3）下列操作中不符合操作要领的是（多选）
（4）从人机关系角度，下列分析中正确的是（多选）
A. 使用该锁扣比普通锁扣更合缝，实现了安全目标
B. 各凸出部位均加工成圆弧，实现了健康目标
C. 把手长度、宽度设计，主要考虑人体的静态尺寸
D. 弯形连杆设计，不是从人机关系角度考虑的
【答案】
（1）B
（2）D
（3） BCD
（4）CD

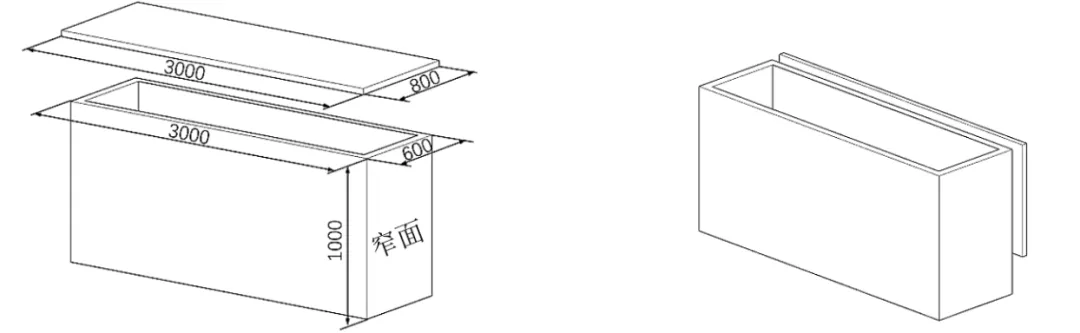

29.小明发现家中露台的多肉植物因强光暴晒导致枯萎，决定制作一个简易的多肉遮阳棚。如图所示，在花坛两端窄面上增设导轨，当需要防晒时遮阳棚在花坛上方（图a），不需遮阳时遮阳棚收在花坛侧面（图b）。已知最高的多肉高出花坛 30cm ，请你帮助小明设计该装置的机械部分及导轨，设计要求如下：
（a）花坛、遮阳棚表面可以进行钻孔等加工；
（b） 装置能驱动遮阳棚在导轨上来回移动，移动时不影响多肉植物；
（c）遮阳棚可停留在导轨任意位置，以调节遮阳率；
（d） 导轨表面形状、截面形状不限；
（e）采用一个电机驱动。
请完成以下任务：
（1）画出最优方案的设计草图；
（2）在草图上标注主要尺寸。
（3）小明将制作好的装置安装完成后，进行了以下技术试验，其中不合理的是（多选）
A. 启动电机，观察装置能驱动遮阳棚在导轨上来回移动
B. 启动电机，观察电机在运行过程中是否平稳
C. 启动电机，观察遮阳棚能否调节至导轨任意位置
D. 用虚拟试验法测试升降装置的耐用性，以便修改，节省成本
【答案】

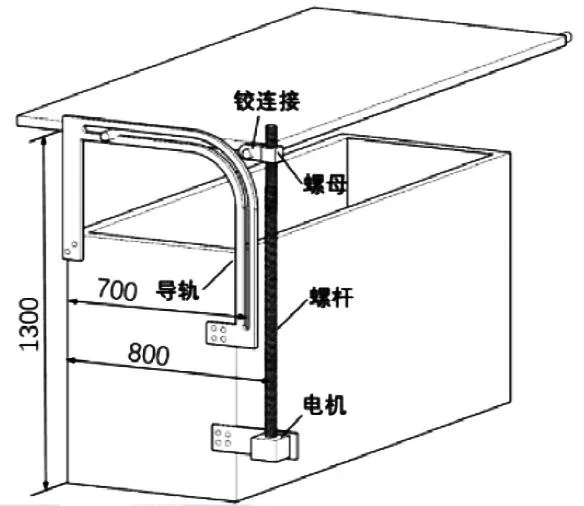

（1）草图评分标准：①装置能使雨棚运动（可以但不限于丝杆滑块、齿轮齿条、蜗杆蜗轮等）2分；②具有自锁功能，雨棚可停留在任意位置，以调节遮光率 1分；③1个电机能驱动机构 1分；④画出导轨，装置与导轨有效可动连接 2分。
（2）尺寸标注：①雨棚使用时离地高度不小于 1300mm 1分；②其他尺寸合理 1分。
（3）BD

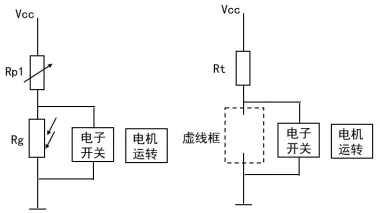

30.小明针对29题中的遮阳棚装置，设置了如图a所示的简易电机控制装置，当光照强度超过设定值后，电子开关接到接通指令（输入高电平），电子开关闭合，电机转动，自动展开遮阳棚。请根据题图及其描述完成以下任务：

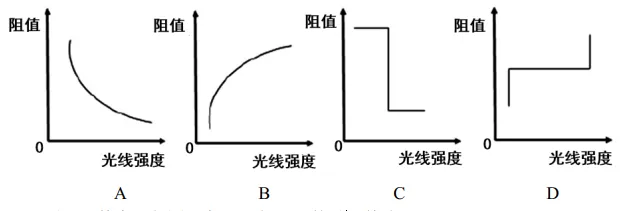

（1）与图a中的光敏电阻，阻值随光线强度变化的规律相似的是图形是（单选）

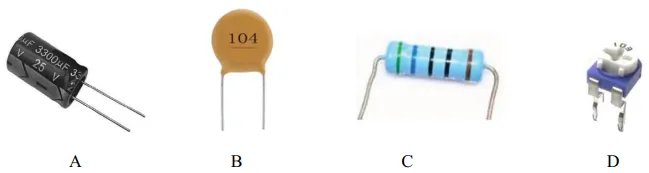

（2）下列元器件中，与图a中Rp1相匹配的是（单选）
（3）提高遮阳棚运转的及时性，增设高温运转功能（如图b所示），当检测到的温度超过设定值（设定温度可调）时，电子开关接到接通指令（输入高电平），开关闭合，电机运转，遮阳棚打开。其中Rt是热敏电阻，其阻值变化如表1所示，则虚线框中不可以选择的元件有（多选）
A. 可调电阻
B. 色环电阻
C. 干簧管

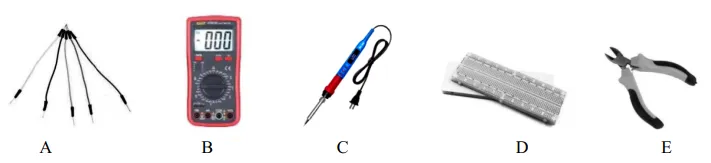

（4）小明打算在面包板上进行遮阳棚控制电路的搭建，下列器材中需要的有（多选）
【答案】
（1） A
（2） D
（3）BC
（4） ABD
