杠杆、滑轮与滑轮组
1.杠杆及杠杆的平衡条件：
（1）力学作图----杠杆的“五要素”：2017年；2021年；
（2）杠杆种类的判断：2017年；2019年；2020年；2023年；2024年； 2025；
（3）杠杆平衡条件及应用：2018年；2025年；
2.滑轮与滑轮组：
（1）定滑轮的作用：2018年；2022年；2025；
（2）滑轮与滑轮组机械效率的计算：2017年；2018年；2019年；2020年；2022年；2023年；
一、2017年中考题（4.5分）

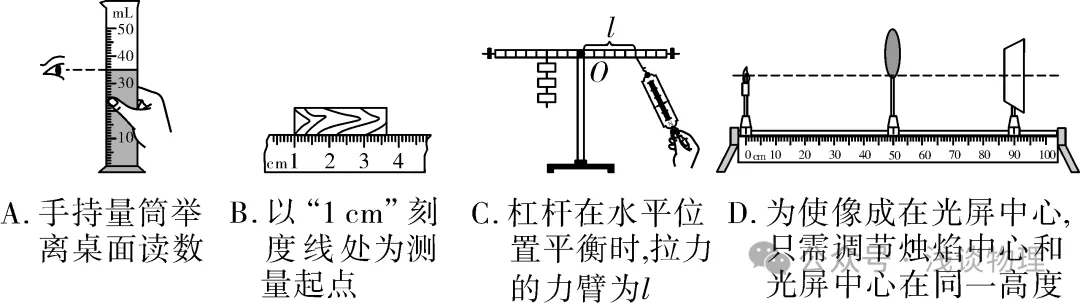

11. （0.5分）如图4所示，以下实验操作正确的是( )
【考查知识点】（1）量筒的使用（0.5分）；（2）刻度尺的使用（0.5分）；（3）探究杠杆的平衡条件实验及杠杆作图题（0.5分）；（4）探究凸透镜成像规律的实验；
19. （2分）如图11所示，撬起瓶盖的起瓶器是属于____杠杆(选填“省力”“费力”或“等臂”)，其支点是图中___点．
【考查知识点】考查杠杆的“五要素”及杠杆种类的判断（2分）；
21. （2分）如图13所示，用相同的滑轮安装成甲、乙两种装置，分别用FA、FB匀速提升重力为GA、GB的A、B两物体，不计绳重和摩擦．若GA>GB，则η甲___η乙；若FA＝FB，则GA___GB.(选填“>”“＝”或“<”)。
【考查知识点】滑轮组的机械效率及有关计算；（2分）
二、2018年中考题（5分）

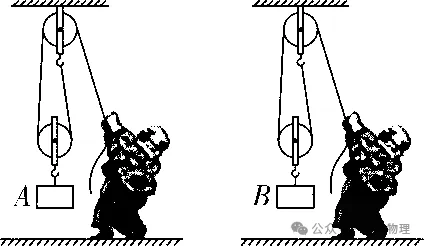

11. （2分）如图所示，用同一滑轮组分别将物体A和物体B匀速提升相同的高度．与提升B相比，提升A的过程滑轮组的机械效率较大．若不计绳重与摩擦的影响，则提升A的过程( )
A. 额外功较小 B. 额外功较大 C. 总功较小 D. 总功较大
【考查知识点】机械效率的计算及影响因素；（2分）

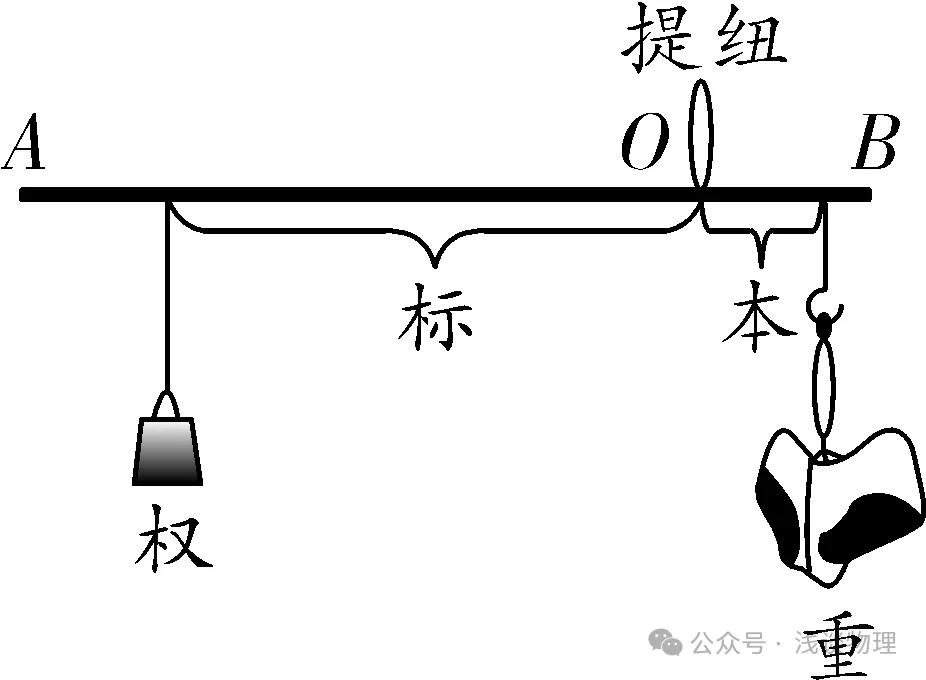

14. （2分）《墨经》最早记述了秤的杠杆原理．图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆平衡原理的是( )
A. “权”小于“重”时，A端一定上扬B. “权”小于“重”时，“标”一定小于“本”
C. 增大“重”时，应把“权”向A端移D. 增大“重”时，应换用更小的“权”
【考查知识点】杠杆的平衡条件及应用（2分）；

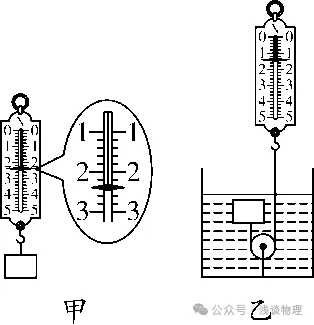

29. (1分)小明要测量木块的密度．实验器材有：木块、弹簧测力计(0～5 N)、底部固定有滑轮的水槽、细线及足量的水．(g取10 N/kg)
(1)先用弹簧测力计测木块的重力，如图甲，示数为_____N；再用细线绕过滑轮将木块与测力计连接起来，接着往水槽倒入适量的水，使木块浸没在水中，如图乙，木块在水中静止时测力计示数为1.6 N．木块的体积为_______m3，密度为_______kg/m3.本实验中滑轮的作用是_________．
第29题图
(2)小明分析发现，如果把水换成其他液体，测力计的示数就会不同，于是他把测力计的刻度改成相应的密度值，将该装置改装为测量液体密度的“密度计”．原测力计的1.0 N刻度处应标注为__________kg/m3，该“密度计”的刻度分布_______(选填“均匀”或“不均匀”)．
(3)若要增大这种“密度计”的最大测量值，可以采取的方法有________________(写出一种即可)．
【考查知识点】（1）固体密度的测量；（2）浮力法测密度；（3）定滑轮的作用（1分）；（4）弹簧测力计的示数（1分）；（5）浮力的计算；
三、2019年中考题（3分）
12. （2分）工人用图4的机械将物体匀速提升到某一高度，若物体的重力与滑轮的重力之比G物:G滑轮=9 : 1，忽略绳重与摩擦的影响，则机械效率为
A. 10%B.45%C.80%D.90%
【考查知识点】动滑轮机械效率的计算；（2分）
18.（1分）如图是我国古代劳动人民在工地上运送巨木的情景。架在支架上的横杆属于_______杠杆（选填“省力” “费力”或“等臂”）；支架下面垫有面积较大的石块，是为了________对地面的压强（选填“增大”或“减小”）。
【考查知识点】（1）杠杆种类的判断（1分）；（2）增减压强的方法及实例（1分）；
四、2020年中考题（3分）
18. （1分）如图，小儿垂钓时的鱼竿是________(选填“省力”“等臂”或“费力”)杠杆，“怕得鱼惊不应人”是因为________可以传声。
【考查知识点】（1）考查杠杆的种类（1分）；（2）考查声音的传播（1分）；

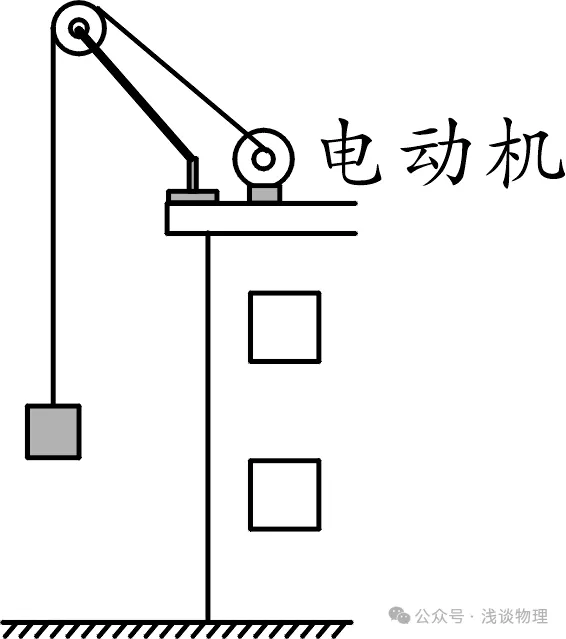

32. (2分)美丽乡村建设中，工人用起吊装置提升建筑材料，如图。某次把质量为200 kg的材料匀速提升6 m，用时15 s，消耗电能1.5×104 J。g取10 N/kg。求这次匀速提升过程中
(1)材料所受拉力F的大小；(2分)
(2)拉力F对材料做功的功率；(2分)
(3)该装置的效率。(2分)
【考查知识点】(1)重力的计算(2分)；（2）二力平衡条件的应用；（3）功与功率的计算(2分)；（3）电动机效率的计算(2分)；
五、2021年中考题（2分）
23. （2分）在图11中画出使用铡刀时动力F的力臂l。
【考查知识点】力学作图题1----作杠杆的“五要素”（2分）；
六、2022年中考题（2分）

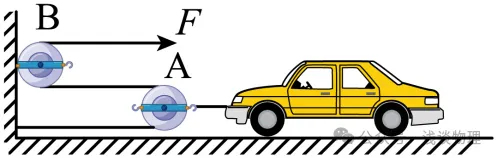

20. （2分）如图，用滑轮组帮助汽车脱困时，滑轮B的作用是______；汽车被匀速拉动时，作用在绳子上的拉力F为1000N，滑轮组的机械效率为80%，则汽车受到的摩擦力为______N。
【考查知识点】（1）定滑轮的作用（1分）；（2）滑轮组机械效率的计算；（1分）
七、2023年中考题（3分）
17.如图所示，民间有“做白粿迎新春”的传统习俗。制作白粿时，先将浸泡过的米放在木桶中蒸熟，再放入石臼中用木捶捶打，最后搓揉成形。据此回答问题。
17．（1分）捶打时，木捶相当于一个 杠杆。白粿被搓揉成圆条形，说明力可以改变物体的 。
【考查知识点】（1）杠杆种类的判断（1分）；（2）力的作用效果（1分）；

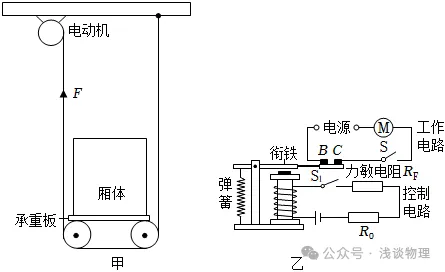

31．（2分）实践小组设计了由厢体、承重板和动滑轮组成的提升重物的装置，示意图如图甲，厢体放置在水平承重板上，承重板的上表面装有压力传感器，装置由电动机提供动力。该装置设计有超载限制系统，如图乙，限制系统中的控制电路电源电压恒为12V，定值电阻R0阻值为200Ω，压力传感器中的力敏电阻RF阻值随压力F压变化的部分数据如表所示。当控制电路的电流大于0.03A时，电磁铁将衔铁吸下，B、C两个触点断开，电动机停止工作。已知厢体重150N，承重板和滑轮共重100N，忽略绳重、摩擦和电磁铁线圈电阻。
F压/N | … | 400 | 600 | 800 | 900 | 1000 | … |
RF/Ω | … | 800 | 500 | 300 | 200 | 100 | … |
（1）空厢匀速竖直上升时，求绳拉力F的大小。（2分）
（2）在6s内将空厢匀速竖直提升3m，求拉力F做功的功率。（2分）
（3）重物放在厢体内，求该装置匀速竖直提升重物的最大机械效率。（2分）
（4）若要将该装置的最大载重量调小，提出对控制电路的一条调整措施。（2分）
【考查知识点】这是一道“力-电”综合题；(1)考查电磁继电器的原理；（2）受力分析与二力平衡条件的应用（2分）；（3）功与功率的计算（2分）；（4）机械效率的计算（2分）；（5）欧姆定律与串联电路的特点及应用（2分）；
八、2024年中考题（1分）
16. 木雕是工匠智慧和艺术修为的价值体现，锯木、刨料、风干、雕刻、开榫、组装、打磨、油漆，每一环节都讲究科学的工艺流程。如图，雕花时，正在挑起木屑的刻刀属于______杠杆。刻刀要磨锋利使用，是为了增大______。
【考查知识点】（1）杠杆种类的判断（1分）；（2）增减压强的方法及实例（1分）；
九、2025年中考（3分）

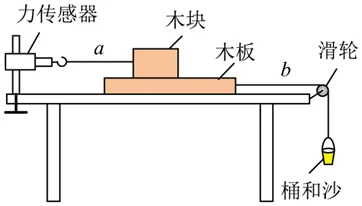

20. 下图为探究摩擦力的实验装置。当桶和沙的总质量为0.24kg时，木块和木板在水平桌面上保持静止，力传感器示数为0.4N。a、b两段轻绳均与桌面平行。图中滑轮的作用是______。不计绳与滑轮间的摩擦，桌面对木板的摩擦力大小为______N。
【考查知识点】（1）定滑轮的作用（1分）

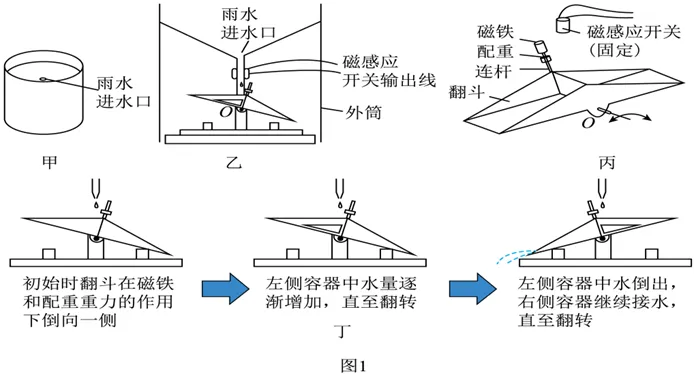

28. 降水量是指一段时间内，雨水（或融化后固体降水）未经蒸发、渗透和流失所积聚起来的水层深度。为了监测降水量，科创小组制作了“翻斗式雨量计”，装置外观是上端开口的圆柱体，如图1甲。内部结构示意图如图1乙。装置核心部件如图1丙，它是用中间隔板分开的两个完全对称的三角形容器，可绕O点处的水平轴转动，从而使两侧容器轮流接水，当一侧容器接满10mL雨水时会发生翻转，将水倒出，随着降雨持续，翻斗左右翻转，过程如图1丁。磁铁与配重通过连杆安装在翻斗上并随翻斗左右摆动，当磁铁经过磁感应开关（两者相互作用力忽略不计）时，磁感应开关通过电流传感器将翻斗翻转信息变成电信号，从而推算降水量。
（1）翻斗在水平位置时是等臂杠杆，实验器材中属于等臂杠杆的有______。
（2）连杆上装有可调高度的配重。校准过程，若倒入的水量总是大于10mL时翻斗才发生翻转，可通过______（填“降低”或“升高”）配重在连杆上的位置进行调整。

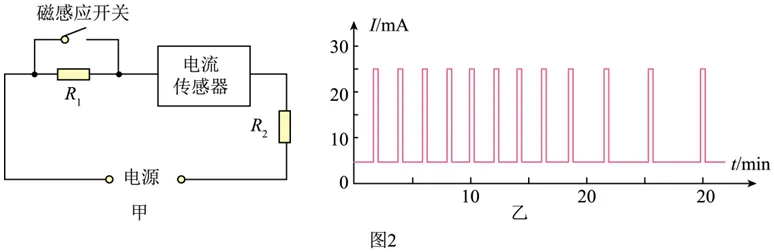

（3）图2甲是翻斗翻转信息变为电信号的工作电路，电源电压不变，R1、R2为定值电阻，R1=800Ω。某次降雨，电流传感器（电阻不计）测得电流随时间变化关系如图2乙。
①当磁铁每次经过磁感应开关时，开关状态是______。
②“翻斗式雨量计”顶端开口面积为0.1m²，由图2乙可知该地区30min内降水量约为______mm，降水量变化趋势是______。（测量前翻斗内无水）
③由图2可知，R2=______Ω。
（4）若该装置在我国北方地区使用，可改进的措施是______。
【考查知识点】（1）杠杆种类的判断（1分）；（2）杠杆的平衡条件及应用（1分）
