一、实验器材
电池盒、干电池2节（1号）、开关1个、导线7根（带鳄鱼夹） 、电压表、小灯泡（2.5V）1个、小灯泡（3V）1个 、螺口小灯座2个

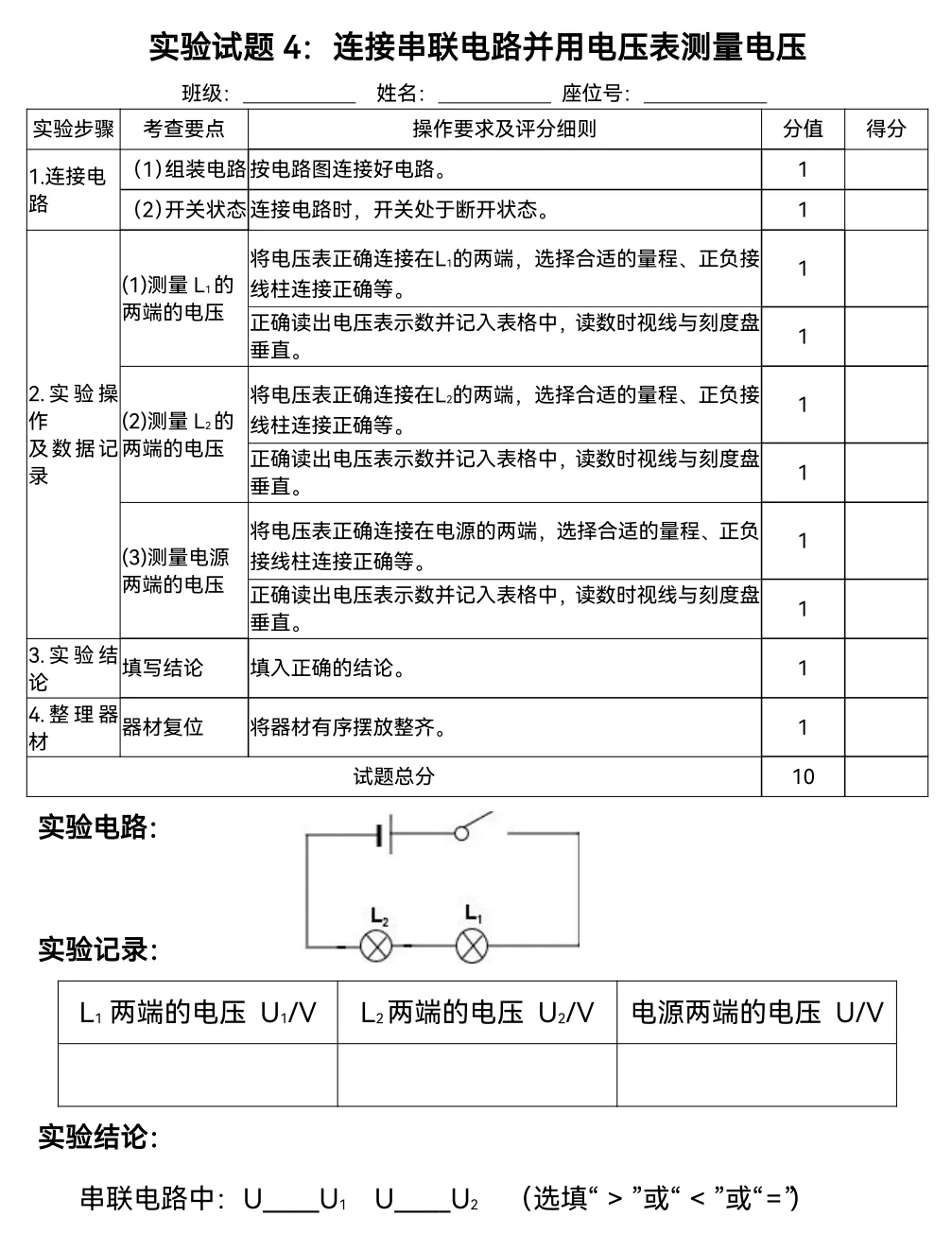

二、实验步骤与记录表格
三、实验操作视频
已关注
关注
重播 分享 赞
四、实验易错点总结
1
易错点

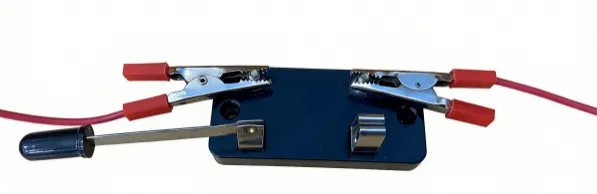

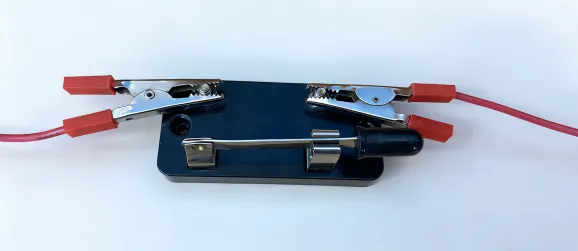

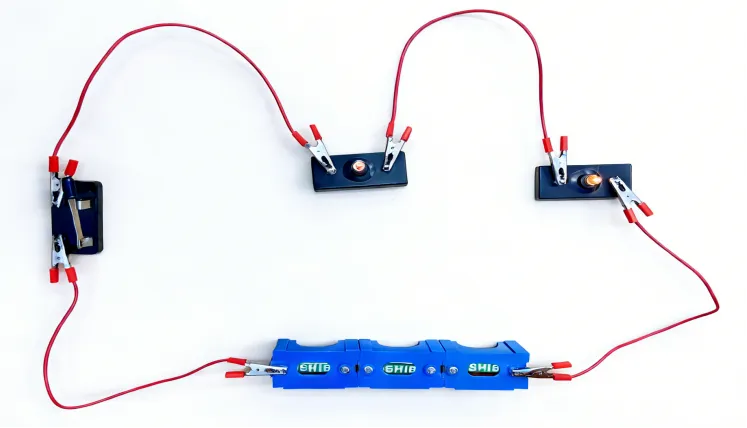

连接好电路最后一根导线时，灯泡发光
2
产生问题
连接电路时，开关没有断开
3
错误示范示意图
4
正确示范示意图
1
易错点

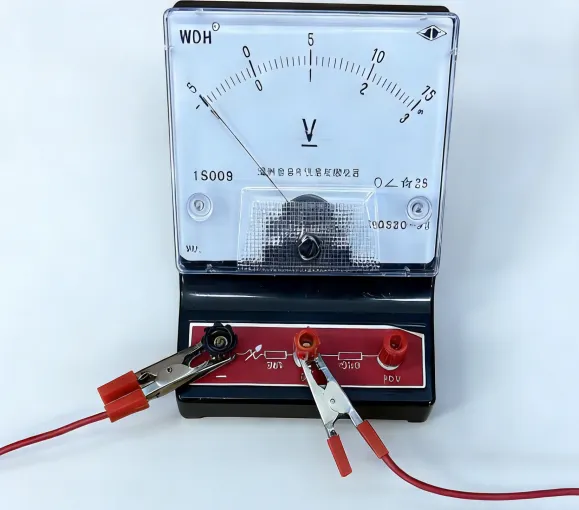

电压表的指针反偏
2
产生问题
电压表的正负接线柱接反
3
错误示范示意图
4
正确示范示意图
1
易错点

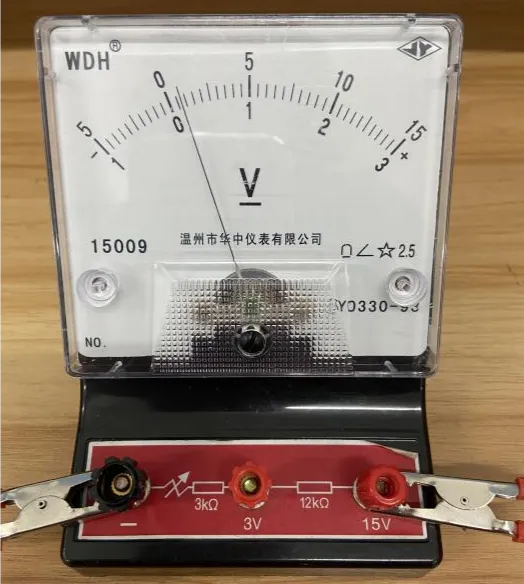

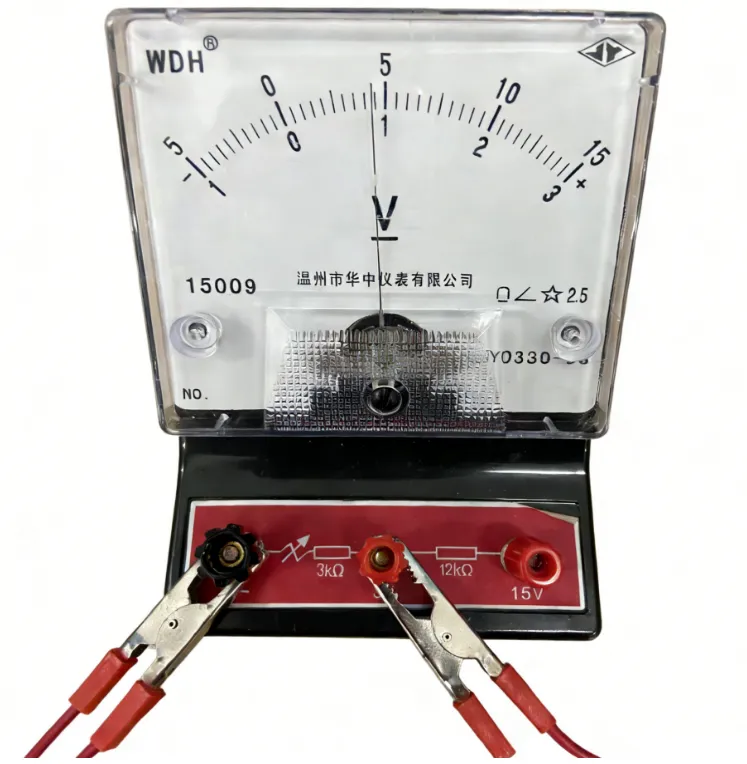

电压表的指针偏转不明显
2
产生问题
电压表所选的量程太大了
3
错误示范示意图
4
正确示范示意图
1
易错点

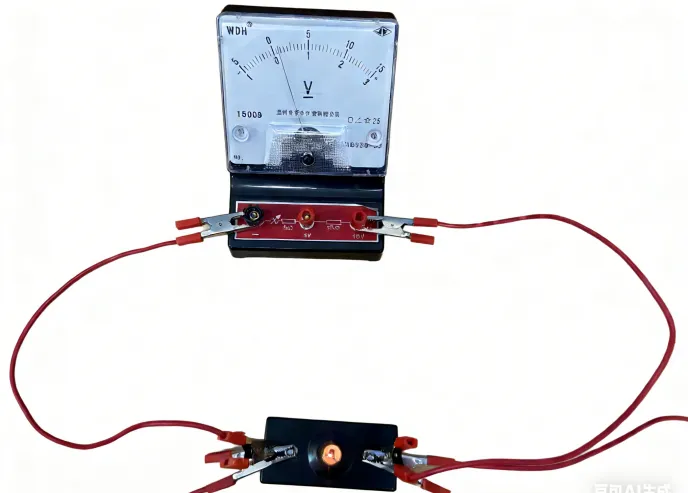

当将电压表接在电源两端时指针马上偏转
2
产生问题

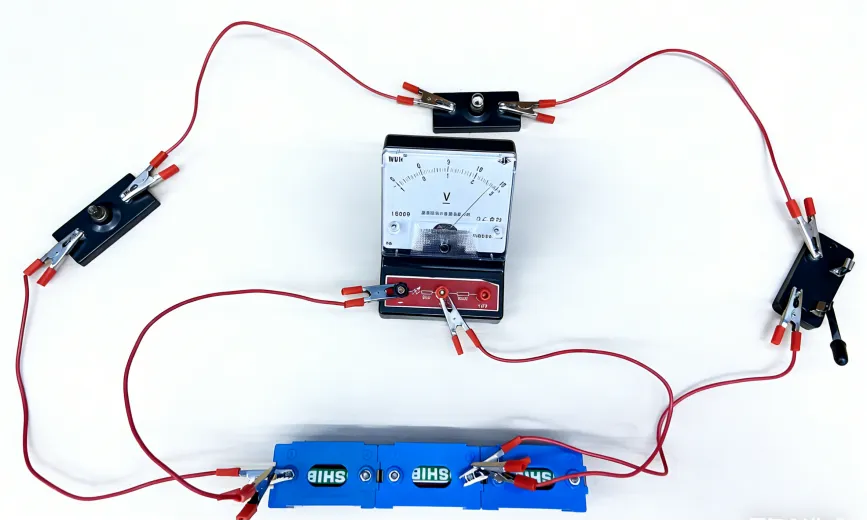

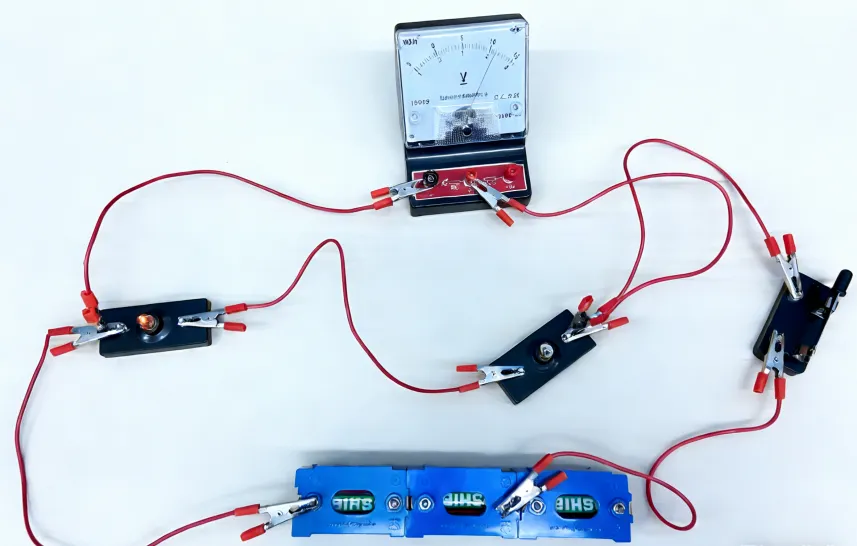

电压表没有经过开关直接连接在电源两极
3
错误示范示意图
4
正确示范示意图
五、实验常见问题及解决方法
1
问题现象
闭合开关后，灯泡均不亮，电压表有示数
2
原因分析
电压表所测的灯泡接线柱接触不良或灯泡发生断路
3
解决方法
检查各处接线柱，若问题没有解决则更换电压表所测的灯泡
4
正确示范视频
已关注
关注
重播 分享 赞
1
问题现象
闭合开关后灯泡均不亮，电压表没有示数
2
原因分析
电压表所测灯泡以外的电路出现断路情况【视频示例：另一灯泡接线柱接触不良】
3
解决方法
检查各处接线柱，旋紧灯泡
4
正确示范视频
已关注
关注
重播 分享 赞
1
问题现象
闭合开关后灯泡均不亮，电压表没有示数
2
原因分析
电压表所测灯泡以外的电路出现断路情况【视频示例：电源接触不良】
3
解决方法
检查各处接线柱，旋紧灯泡并且检查电源接线柱
4
正确示范视频
已关注
关注
重播 分享 赞
金平区初中物理教师工作室
供稿 ：余昂懋
编辑 ：张庄敏
审核 ：余昂懋
