初三物理|并联电路电流特点专项练习及思路点拨

四季读书网 2026-09-28 06:20:24 6 0

电学是初中物理的重难点，串联电路的电压特点、并联电路的电流规律是重要的知识点，怎么熟练的掌握它的规律，并应用这些规律来解决问题是一个难点。初学电路的同学对于干路、支路的区分，电流表的测量对象很容易判断出错。今天结合专项练习题，一起来分析学习了解并联电路中的典型问题。

正文：

例题1．如图所示，当开关S1、S2都闭合时，电流表A1、A2的示数分别为0.8A、0.3A；再断开开关S2后，电流表A1、A2的示数分别是（　　）

A．0.5A 0A B．1.1A 0A

C．0.8A 0.5A D．0.5A 0.3A

分析和解答：

本题中，首先要看出，当开关S1、S2都闭合时，在灯L1的两端出现了分支点。判断出L1和L2是并联的。

再根据干路支路的结构特征可知，电流表A1测量干路电流，A2测量通过L2的电流。电流表A1、A2的示数分别为0.8A、0.3A，根据并联电路电流规律可知，通过L1的电流为I1＝I-I2＝0.8A-0.3A＝0.5A

再断开开关S2后，L2断路，电流表A2示数为0A；由于并联电路各支路可独立工作、互不影响，通过L1的电流不变，仍为0.5A，此时A1测量通过L1的电流，故A1的示数为0.5A，所以选A。

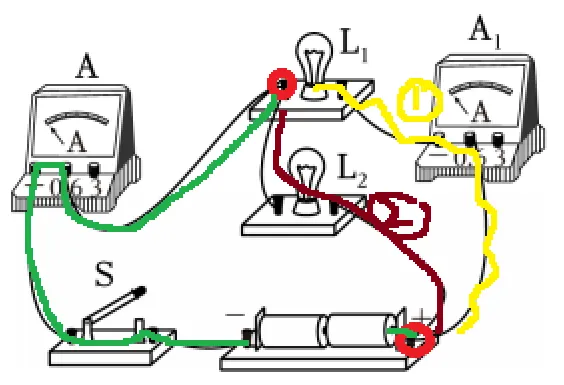

例题2．如图所示的电路，闭合开关S，电流表A1的示数为0.30A，电流表A的示数为0.46A，下列说法正确的是（　　）

A．通过灯泡L1的电流为0.46A

B．通过灯泡L2的电流为0.46A

C．若灯泡L1断路，电流表A的示数变为0.16A

D．若灯泡L2短路，电流表A1的示数变为0.46A

分析和解答：

解答这个问题的时候要先看清楚电路的结构，从电源两极往外看，绿色的线是干路，红色的点是分支点。这样可清楚看出电流表A，和A1的测量对象。然后再逐个分析解答。

A．L1与L2并联，电流表A测干路总电流，电流表A1测通过L1的电流，已知I1＝0.30A，因此通过L1的电流为0.30A，故A错误；

B．干路电流I＝0.46A。根据并联电路电流规律I＝I1+I2，可得通过L2的电流：I2＝I-I1＝0.46A-0.30A＝0.16A，故B错误；

C．若L1断路，L1支路无电流，电路只有L2接入，干路电流表A测量L2的电流，因此示数变为0.16A，故C正确；

D．若L2短路，会造成电源短路，电流全部从L2支路通过，L1支路没有电流，因此电流表A1示数为0，故D错误。

故选：C。

例题3：如图所示为并联电路的一部分，电路接通后，电流表示数为0.3A，通过导线ab的电流为0.5A。下列关于导线ab中的电流方向与导线bc中的电流大小的判断中，正确的是（　　）

①a→b 0.2A ②b→a 0.2A ③a→b 0.8A ④b→a 0.5A

A．只有② B．只有③ C．①④ D．②③

思路点拨：

解答这个问题，抓住并联电路的电流特征，进行合理的推测。

已知并联电路中干路电流等于支路电流之和，由图可知，电流表中的电流是向左侧的，且数值为0.3A，

如果通过导线ab的电流方向向下，则bc段为干路，bc段的电流为0.5A+0.3A＝0.8A，则③正确；

如果通过导线ab的电流方向向上，则ab段为干路，bc段的电流为0.5A﹣0.3A＝0.2A，则②正确。

学习小结

做并联电路习题第一步：分清电流表测干路还是支路电流；

并联电路支路之间互不影响，如果一条支路断开，另外支路电流不变；

规律类问题，一定要换用不同规格灯泡多次测量，避免实验偶然性；

电流表读数，一定要看清选用的量程！

根据这几个原则认真思考一般都能准确回答出来。
