【高考真题2026】-实验07(电容的充放电)

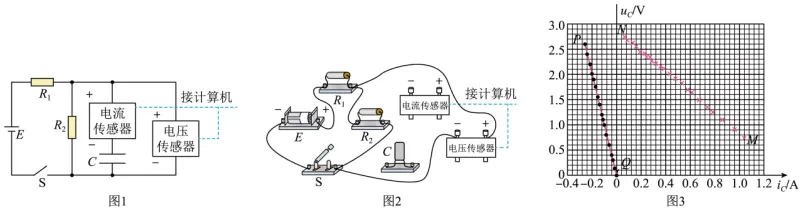

6．某实验小组探究电容器充放电特性并测量新能源电池的电动势，图1为设计的电路原理图。实验器材有：电池（电动势，内阻不计），定值电阻、（阻值均未知），电容器，电流传感器（内阻可忽略），电压传感器（内阻很大），数据采集分析系统，开关S，导线若干等。完成下列问题：

(1)根据图1所示原理图，完成图2中实物图的连线。

(2)使电流传感器和电压传感器正常工作，闭合S，给电容器充电，直至电压传感器示数稳定。然后断开S，电容器放电。图中A、B、C、D为电流传感器和电压传感器采集的电流-时间（）和电压-时间（）图像，属于充电过程的是__________（填写图像对应的标号）。

A．．

C．．

(3)经数据采集分析系统合成，得到电容器在充放电过程中的图像，如图3所示。设放电过程PQ段的斜率为，由图作直线可得（保留3位有效数字），其对应于__________的阻值（填“”或“”）。

(4)对充电过程MN段，设流经、的电流分别为和，则。电容器两端电压可表示为，其中斜率（用、表示），截距（用、、表示）。由图3作直线求出和，得（保留3位有效数字）。
