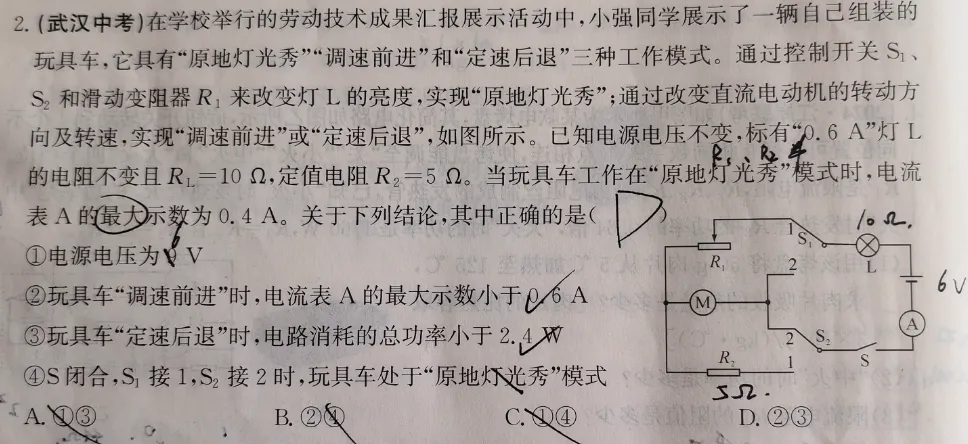

【做题记录】挑战武汉中考物理题

‌此题除了看懂电路图外，还要分清，不同情景下，各自串并联的情况。

首先，原地灯光秀时，电流表测电路电流。电路只有灯是用电器，电路电流最大为0.4A。根据欧姆定律电源电压U=IR可以直接得出。0.4A×10Ω=4V，故①中“电源电压为9V”错误。复盘发现我题中还记得是6V,是笔误还是当时思路混乱就不得知了

其次，调速前进时电流，灯L与电动机串联，滑动变阻器接入电路。电动机为非纯电阻用电器。滑变接入电路电阻为0，但是电机有电阻，整个串联电路电阻大于10Ω，所以电路中电流小于0.4A,故②正确。

再次，定速后退时灯，电机，和定值电阻R2串联，P=UI，电流一定小于0.4A,电压4V不变，所以总功率小于2.4W。③正确。

④是不符合“原地灯光秀”（仅灯亮，电动机不工作）模式，故④错误。
