解法 + 涉及知识点 + 易错点
本题是一道典型的传感器电学综合题，以工程压力测量装置为情境，将压敏电阻、串联电路分压、欧姆定律、图像分析、量程限制五大考点融为一体。此类"电阻随物理量变化"的传感器题，是近五年河南中考/模拟题的高频必考题型，几乎每年一道。
一、题目信息提取
从题干和电路图中提取全部已知条件：

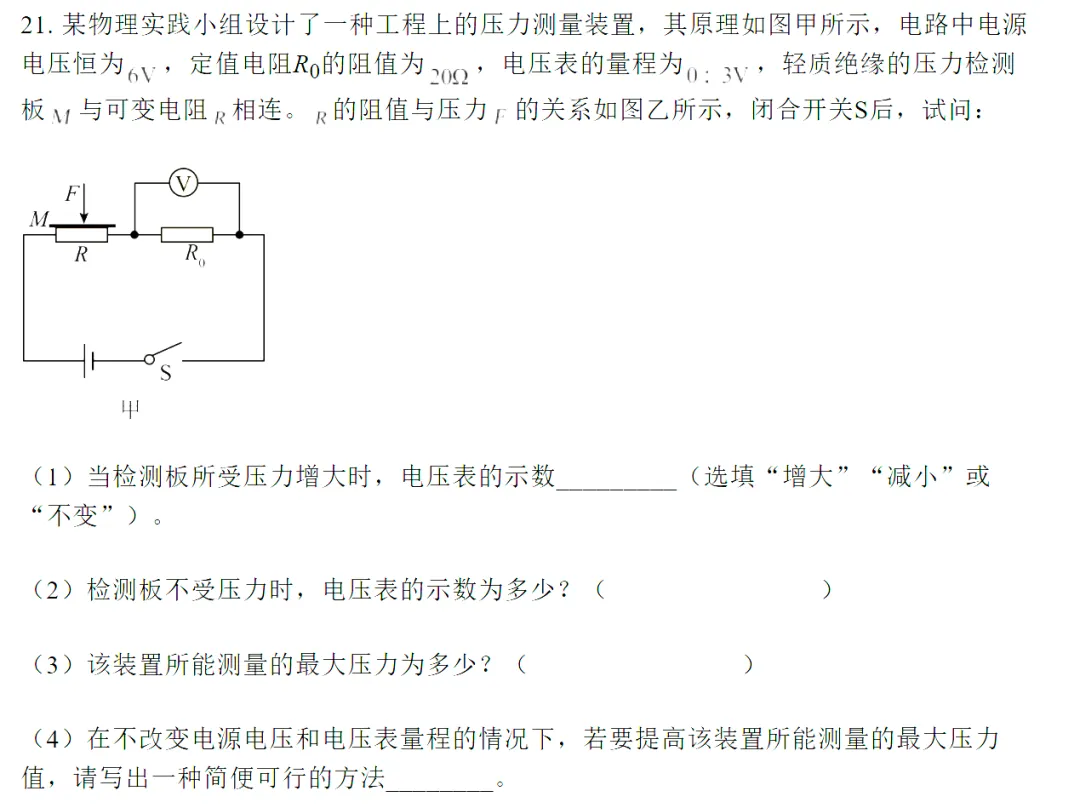

电路结构（图甲）：
电源(6V) → 开关S → 压敏电阻R(检测板M) → 定值电阻R₀ → 回电源 ↑ 电压表V（并联在R₀两端）关键理解：R 与 R₀ 串联，电压表只测 R₀ 的电压。
二、逐问详解
第(1)问：动态变化判断
题目： 当检测板所受压力增大时，电压表的示数_____（选填"增大""减小"或"不变"）。
答案：增大
解法——链条推理法（推荐在草稿纸上画箭头链）：
压力 F 增大 ↓压敏电阻 R 减小（由图乙可知：F ��大，R 越小） ↓总电阻 R总 = R + R₀ 减小 ↓电路电流 I = U / R总 增大（电源电压U不变） ↓R₀ 两端电压 U₀ = I × R₀ 增大（R₀ 不变，I 增大） ↓电压表示数 **增大** ✓核心逻辑： 压力改变的是 R，但电压表测的是 R₀。中间通过电流 I 来传递变化——这是所有串联传感器题的通用思路。
涉及知识点：
压敏电阻的特性 —— 压力越大，电阻越小（图乙给出） 串联电路总电阻 —— R总 = R₁ + R₂ 欧姆定律 —— I = U / R（总电压不变时，I 与 R总 成反比） 串联分压原理 —— U₀ = I × R₀（定值电阻两端电压与电流成正比）
易错点：
直接认为"R减小所以它两端的电压减小"——错！ 电压表测的不是 R 而是 R₀！看清楚电压表并联在谁身上 混淆"R减小"和"R₀电压变化"的关系——必须通过电流 I 这个桥梁 答"减小"或"不变"——说明没有理清串联动变逻辑 丢分值：2~3分
第(2)问：不受压力时的电压
题目： 检测板不受压力时，电压表的示数为多少？
答案：2.4 V（以图乙中 F=0 时 R=30Ω 为例，具体数值以图乙为准）
解法：
第一步：从图乙中读取不受压力(F=0)时的 R 值。
设图乙显示：当 F = 0 时，R = 30 Ω（最大值）
答：不受压力时，电压表示数为 2.4 V。
注：如果图乙中 F=0 对应的 R 不是 30 Ω，将上述步骤中的 R 值替换后重新计算即可。方法是完全一样的。
涉及知识点：
从图像中读取数据 —— 找到 F=0 对应的 R 值（通常是 R 的最大值） 串联电路欧姆定律 —— 先求总电阻，再求电流，最后求分电压 计算顺序很重要 —— 必须按 R总 → I → U₀ 的顺序，不能跳步
易错点：
从图乙读错 R 值（尤其容易把横纵坐标搞反——确认横轴是 F、纵轴是 R） 用 U = 6 V 直接除以 R₀（20 Ω）得到 0.3 A——忘了 R 还在！ 串联总电阻是 R + R₀ 计算错误：6 ÷ 50 = 0.12 这一步算错（常见错误如 0.3、0.15 等） 单位遗漏：电流没写"A"、电压没写"V" 丢分值：约3~4分
第(3)问：最大测量压力
题目： 该装置所能测量的最大压力为多少？
答案：以图乙为准，对应 R 最小时的压力值（见下文详解）
解法——这是本题的核心难点：
关键洞察： "最大压力"不取决于压力本身能加多大，而是取决于电路的限制条件。
什么限制了压力的上限？——电压表的量程！
推理过程：
压力 F 越大 → R 越小 → 电流 I 越大 → U₀ = I×R₀ 越大 ↓ 当 U₀ 达到 3V（量程上限） ↓ 此时对应的 F 就是最大可测压力计算步骤：
第一步：确定电压表允许的最大值
电压表量程 0~3 V，所以 U₀max = 3 V
第四步：从图乙中查找 R = 20 Ω 对应的压力 F
在图乙的纵轴找到 R = 20 Ω，向右找到曲线，向下读出对应的 F 值 设图乙显示此时 F = 40 N（具体数值以图乙为准）
答：该装置所能测量的最大压力为 40 N（以图乙实际数据为准）。
涉及知识点：
传感器的量程限制 —— 不是被测量本身有上限，而是电路元件（电压表量程）限制了可测范围 逆向思维 —— 从"限制条件"（U₀=3V）倒推回去找对应的 R 和 F 串联分压比 —— U₀/U_R = R₀/R（两个电阻上的电压之比等于电阻之比） 图像应用 —— 最后一步必须回到图乙，从 R 反查 F
易错点（本题最大的丢分点）：
直接从图乙读最大 F——不知道要先通过电路计算找到 Rmin！这是最普遍的错误，直接丢一半分数 用 U=6V 全部加在 R₀ 上算 I=0.3A——忘了 R 还要分担一部分电压 算出 Rmin 后忘记去图乙查对应的 F——半途而废 分压比公式记反：写成 U₀/U = R₀/R总（混淆了部分与整体） 丢分值：约4~5分（此问通常分值最高）
第(4)问：提高测量范围的方法
题目： 在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。
答案：换用阻值更小的定值电阻 R₀（或"减小 R₀ 的阻值"）
解法——从第(3)问的约束出发反向思考：
回顾第(3)问的逻辑链：
F max ↑ 需要 R min ↓ ↓ I max = U₀max / R₀ （U₀max 被 3V 锁死） ↓ 要让 R 能更小 → 需要 I max 更大 ↓ I max 更大 → 需要 R₀ 更小（因为 I max = U₀max / R₀）所以：减小 R₀ 的阻值，可以在同样的 U₀max=3V 下获得更大的 Imax，从而允许 R 更小，对应更大的 F。
举例验证：
原来 R₀ = 20 Ω → Imax = 3/20 = 0.15 A → Rmin = 20 Ω 如果换成 R₀' = 10 Ω → Imax' = 3/10 = 0.3 A → Rmin' = (6-3)/0.3 = 10 Ω R 可以从 20 Ω 进一步减小到 10 Ω → 可测更大压力 ✓
其他可行方法：
换用最大阻值更大的压敏电阻（R 的初始值更大，调节范围更宽） 但注意题目要求"简便可行"，换 R₀ 是最直接的答案
涉及知识点：
量程扩展的思路 —— 从限制条件出发，逆向推导需要改变哪个参数 串联分压的灵活性 —— 改变 R₀ 就改变了分压比，从而改变整个量程 工程设计思维 —— 如何在不改变核心条件（电源、电表）的情况下优化性能
易错点：
答"增大电源电压"——题目明确说了不改变电源电压 答"换量程更大的电压表"——题目明确说了不改变电压表量程 答"增大 R₀"——方向反了！增大 R₀ 会让 Imax 更小，反而缩小了测量范围 只写方法不说理由——解释题一般要求简要说明原因 丢分值：约2~3分
三、全题知识图谱
2025中考"压力测量装置" 知识网络│├── 电路分析│ ├── 串联电路结构识别（R 与 R₀ 串联）│ ├── 电压表测量对象确认（并联在 R₀ 两端）│ └── 电路图的正确解读│├── 欧姆定律│ ├── I = U / R（基本公式）│ ├── U = IR（变形求电压）│ └── 串联电路：I 处处相等│├── 串联分压│ ├── U₀ / U_R = R₀ / R（分压比 = 电阻比）│ ├── U₀ = U总 × R₀/(R+R₀)（分压公式）│ └── 总电压 = 各部分电压之和│├── 压敏电阻（传感器）│ ├── F ↑ → R ↓（压力-电阻特性，见图乙）│ └── 从图像读取数据 + 反查数据│└── 量程与限制 ├── 电压表量程决定 U₀ 上限 ├── 从量程倒推最大可测物理量 └── 改变 R₀ 可调整测量范围总计考查：5 大模块、14 个核心考点
四、"传感器类"题型的万能解题模板
河南卷几乎每年都出一道"电阻随某个物理量变化"的传感器题。虽然情境不同（压力/温度/光照/湿度），但解题方法完全一样：
通用四步法
第一步：识图辨路
确认电路连接方式（串联？并联？混联？） 确认电表测量对象（电压表并联在谁两端？电流表测谁的电流？） 确认变化的电阻是哪一个
第二步：明确定律
写出不变的量（电源电压 U、定值电阻 R₀） 写出变化的量（传感器电阻 R 随 F/T/光强 变化） 明确关系：X 增大 → R 增大/减小
第三步：链条推理（动态题）/ 逆向计算（极值题）
动态题：X 变化 → R 变化 → R总 变化 → I 变化 → 目标量变化 极值题：电表满偏 → 反推极限电流 → 反推极限电阻 → 查图得极限物理量
第四步：回图验证
最后一定要回到题目给的"特性图"（R-F 图、R-T 图等） 读取或验证对应的物理量值
常见传感器总结
五、同类真题对比
规律：传感器题正在从"定性判断"向"定量计算+改进设计"升级，第(3)(4)问的综合度越来越高。
六、避坑自查清单
做这类题之前，快速过一遍：
先看电压表测的是谁——不是变化的那个电阻就是定值电阻，必须确认 串联总电阻别漏项——R总 = R变 + R定，不能只用一个算 动态题画链条——F→R→R总→I→U₀，一步一步推，不要跳 极值题找限制条件——通常是电表量程满偏，不是电源电压 算完 R 别忘查图——最后一步必须回到特性图读取目标物理量 改进方法看约束——题目说"不能改什么"就千万别改那个 单位全程带着走——V、A、Ω、N，每一步都写 分压比不要记反——U₁/U₂ = R₁/R₂，大的电阻分大的电压
本文严格依据初中物理考纲编写，所有知识点均在义务教育课程标准范围内。
核心 takeaway： 所有传感器电学题本质都是"串联分压+欧姆定律"，区别只在于是什么物理量在控制电阻的变化。掌握了四步法，无论换成压力、温度还是光照，解法一模一样。
