。这不是一道普通的电磁场综合题。
它把粒子源搬到了三维空间，建立了O-xyz直角坐标系；它把磁场和电场分区域放置在y>0且z>0、y>0且z<0两个象限里；它还设计了两次完全不同的操作——绕x轴旋转发射、绕y轴旋转发射。第一问求磁场强度，第二问找最远落点，第三问画精确落点区域……
三个问题，层层递进，每一步都需要学生在脑海中完成一次"三维→二维"的空间投影转换。
这道题之所以让人"卡壳"，不是因为公式不熟悉，而是因为空间想象力的负荷太大
粒子在三维空间中怎么走？
圆周运动的圆心在哪？
电场偏转后粒子从哪里出来？
这些全靠学生自己在脑子里"画图"。
而GeoGebra恰恰是解决这个痛点的利器：它能让学生看见粒子在三维空间中的真实轨迹，看见角度变化如何影响落点位置，看见那个神秘的"椭圆环形区域"是怎么一步步被勾勒出来的。
今天这篇文章，我们就以这道重庆二诊15题为载体，聊聊物理可视化如何在三维复合场问题讲评中实现真正的认知降维——更重要的是，聊聊当学生面对这种"三维迷宫"时，我们如何帮他们找到突破思维的钥匙。
一、真题重现
（2024·重庆二诊·第15题 · 18分）

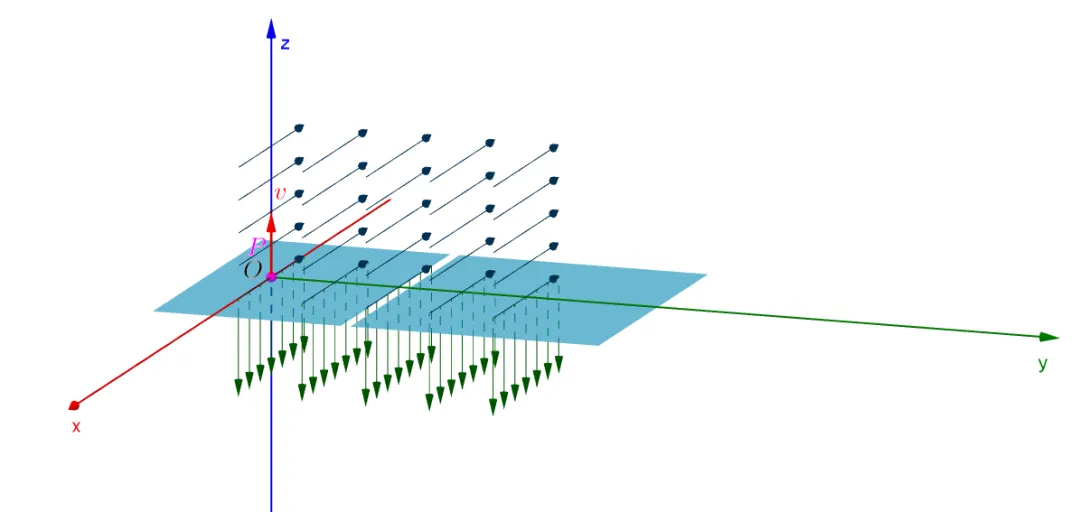

如题15图1所示，为足够大的水平矩形绝缘薄板，边右侧距其L处有一足够长的狭缝ef，且，边上O处有一个可旋转的粒子发射源（可视为质点），可向薄板上方指定方向同时持续发射质量为m、电荷量为、速度大小介于～的所有粒子。 现以点为原点，沿方向为轴正方向，垂直且水平向右为轴正方向，垂直薄板向上为z轴正方向，建立三维直角坐标系。 且区域内：分布着沿−x方向的匀强磁场。且区域内：分布着沿方向的匀强电场，场强大小
第一次操作：发射源绕x轴，在平面内从方向开始顺时针缓慢匀速转动圈，当其转过的角度时，速度为的粒子恰好能通过狭缝进入电场。（如题15图2所示）
第二次操作：发射源绕y轴，在平面内从方向开始顺时针缓慢匀速转动半圈。（如题15图3所示）
不计粒子重力及粒子间的相互作用力，不考虑粒子的碰撞，粒子落在薄板上被导走对下方电场没有影响。求：
（1）该匀强磁场的磁感应强度大小；
（2） 第一次操作时，粒子落在薄板上表面到点的最大距离及对应的粒子运动时间t；
（3） 第二次操作时，粒子最终落在薄板上的精确区域。
二、试题立意：这道题到底想考什么？
2.1 命题意图拆解
| 空间建构能力 | ||
| 运动分解思维 | ||
| 复合场运动分析 | ||
| 数学工具运用 | ||
| 分类讨论思想 |
2.2 这道题的"杀伤力"来源
这道题之所以成为压轴题，核心难点不在单个知识点的深度，而在多个认知负荷的叠加：
空间认知负荷：三维坐标+分区电磁场，需要学生在大脑中建立立体图像 过程叠加负荷：第(3)问涉及两类不同路径的粒子（直接落地 vs 经过电场再返回） 参数扫描负荷：速度范围[v₀, 2v₀] + 角度连续变化 → 落点是区域而非单点 几何推导负荷：椭圆轨迹方程的建立与边界确定
三、物理情境解析：把"迷宫"拆成"走廊"
这一节是整个案例的核心。我们不急于推导公式，而是先带着学生一起在脑海中"走一遍"这个装置——像拆迷宫一样，把复杂的三维情境拆成一段段可理解的"走廊"。
3.1 第一步：建立空间骨架—— 一根轴一个面地搭起来
很多学生看到"三维直角坐标系"就慌了，脑子里一片空白。
破解方法：不要试图一次想象整个立体图，而是分层搭建。
第一层：先定三根轴的方向
闭上眼睛，用手比划：
x轴：沿ab边方向（水平向外） y轴：垂直ab边水平向右 z轴：竖直向上
这三个方向两两垂直，构成右手系。这是所有后续分析的"地基"。
第二层：再画两个关键平面
yOz平面（x=0的竖直面）：第一次操作的"舞台"。粒子在这个面内做圆周运动。
xOz平面（y=0的竖直面）：第二次操作的"舞台"。但要注意——这次粒子会跑出这个面！
第三层：最后填充两个"功能区域"
教学话术提示：告诉学生——"你不需要一次把整个图画对，先画坐标系标出三根轴，再把磁场区和电场区的位置标出来，最后画上狭缝ef的位置。一步一步来，每一步都是你熟悉的二维图形。"
3.2 第二步：理解第一次操作——为什么它是"伪三维"？
这是题目设计的精妙之处。第一次操作看起来是在三维空间中进行的，但实际上是一个彻头彻尾的二维问题。
发射源绕x轴在yOz平面内旋转。这意味着：
一旦，粒子就没有离开yOz平面的趋势——整条轨迹都被锁定在这个二维平面内！

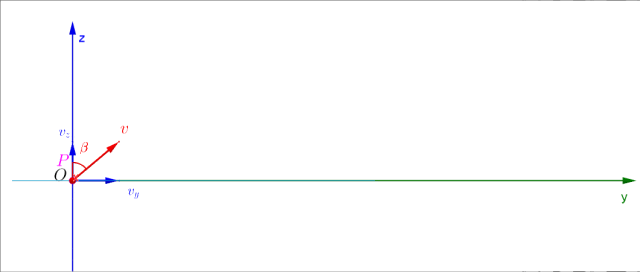

初速度分量（θ从+z轴顺时针计量）：
粒子进入磁场后的受力分析：
磁场B沿−x方向 初速度在yOz平面内 洛伦兹力 的方向也在yOz平面内！
所以圆周运动的平面就是yOz平面本身。 粒子的轨迹是一条躺在yOz平面内的圆弧，没有任何"跳出平面"的动作。
思维突破口：教给学生一个判断技巧—— "看速度有没有垂直于旋转轴的分量之外的其他分量" 。绕x轴旋转，如果速度只有分量（无分量），那就是纯二维问题。这个判断可以在10秒内完成，避免学生在三维空间中迷失。

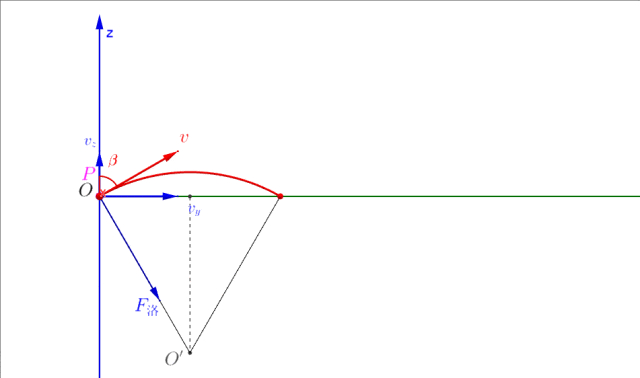

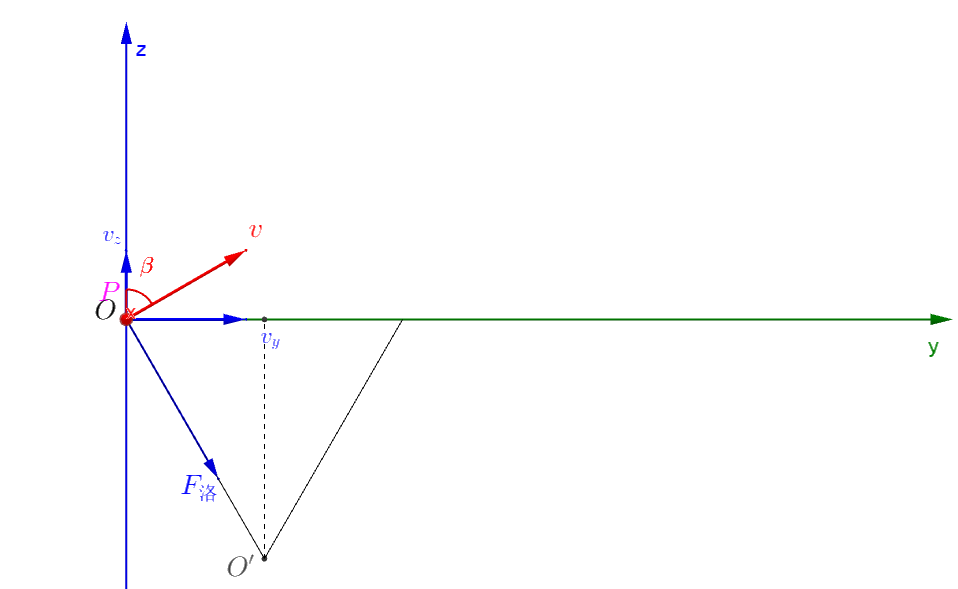

θ=60°时v=2v₀粒子"恰过狭缝"的几何图像：
粒子以与z轴成60°角射入磁场，在洛伦兹力作用下做圆周运动。关键是——圆周的什么特征点恰好经过狭缝（附近）？
由几何约束（具体推导见第六节第(1)问）：
这意味着：圆周直径在 方向的投影恰好等于 ——即圆周的"最右端"刚好碰到狭缝所在的竖直线 。

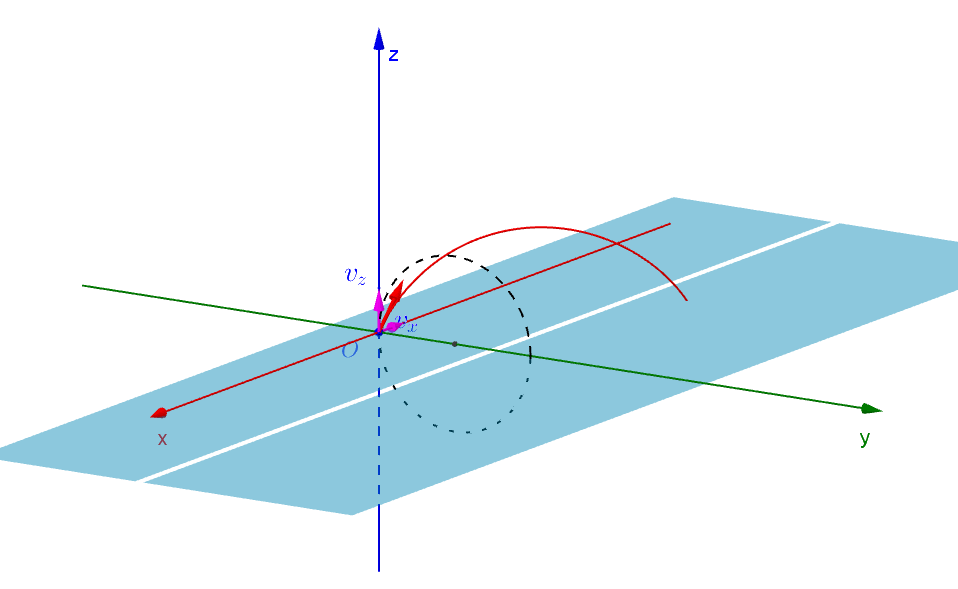

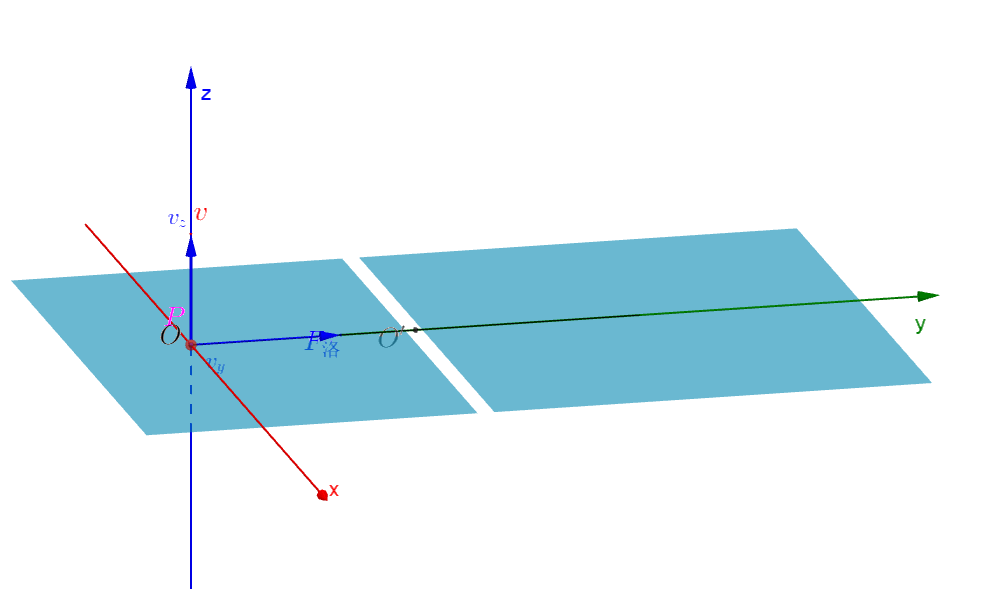

3.3 第三步：理解第二次操作——真正的三维挑战来了
如果说第一次操作是"穿着三维外衣的二维题"，那么第二次操作就是货真价实的三维问题。

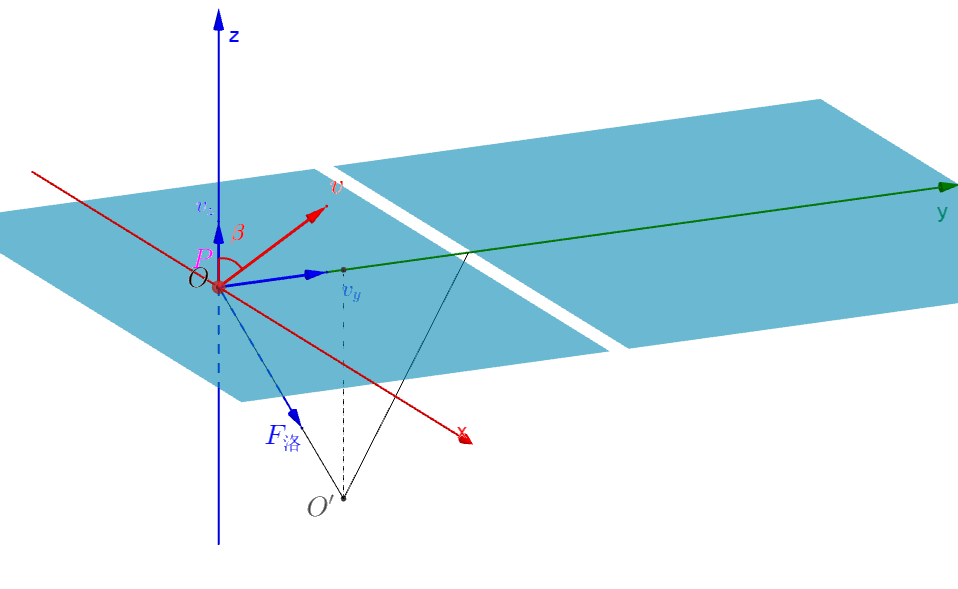

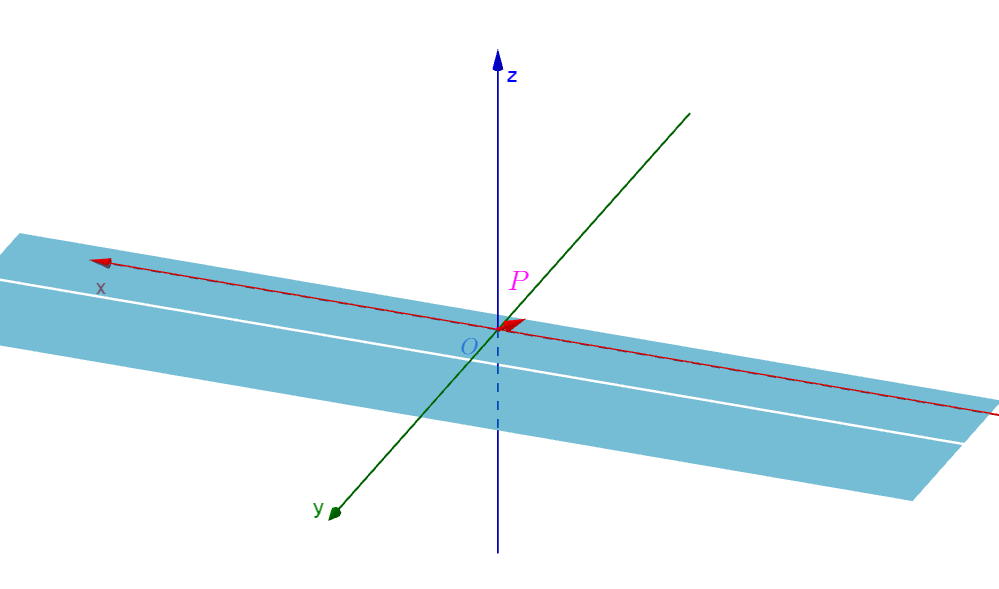

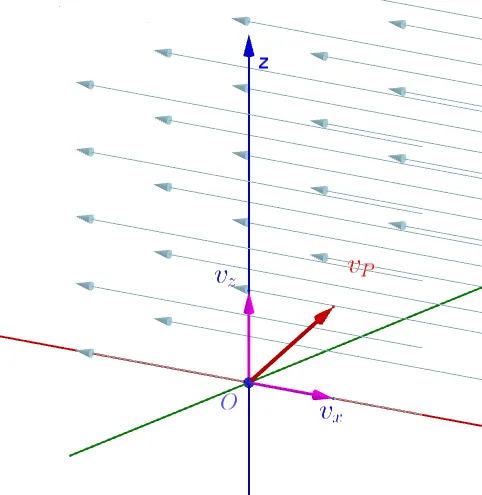

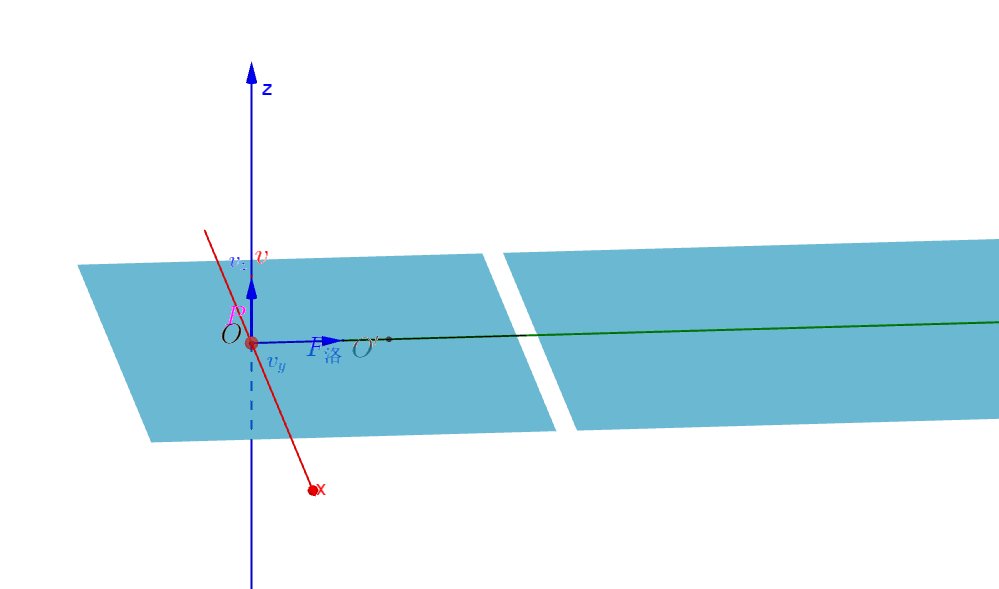

发射源绕y轴在xOz平面内旋转，初速度分量为：
注意——但这并不意味着粒子不会到达y≠0的位置！这正是本题最大的思维陷阱之一。
关键辨析：为什么却会有y方向的位移？
答案在于洛伦兹力的方向特性：
计算叉积：
（平行矢量叉积为零） （指向−y方向）
所以洛伦兹力有y分量！ 这个力会让粒子在y方向上产生加速度，从而获得y方向的位移。
换句话说：虽然初速度没有y分量，但洛伦兹力给了它y方向的速度。 这就像你水平扔出一个球——初速度是水平的，但重力给了它竖直方向的运动。

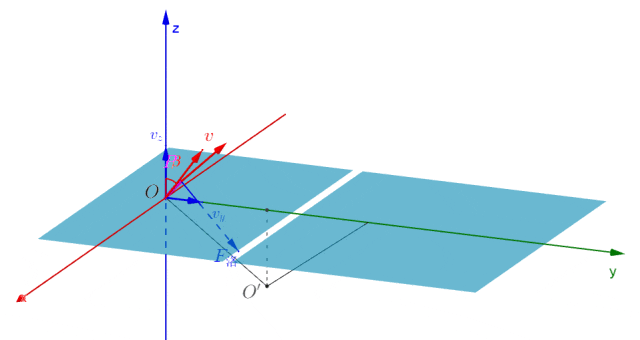

圆周运动平面的确定
粒子实际的运动可以分解为：
x方向：不受力（因为平行于B），以做匀速直线运动

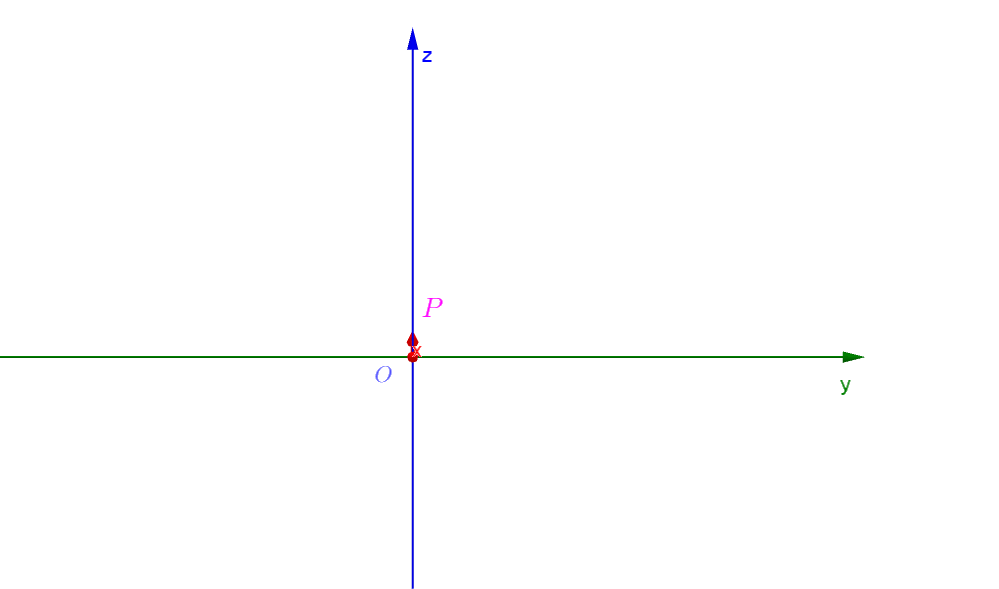

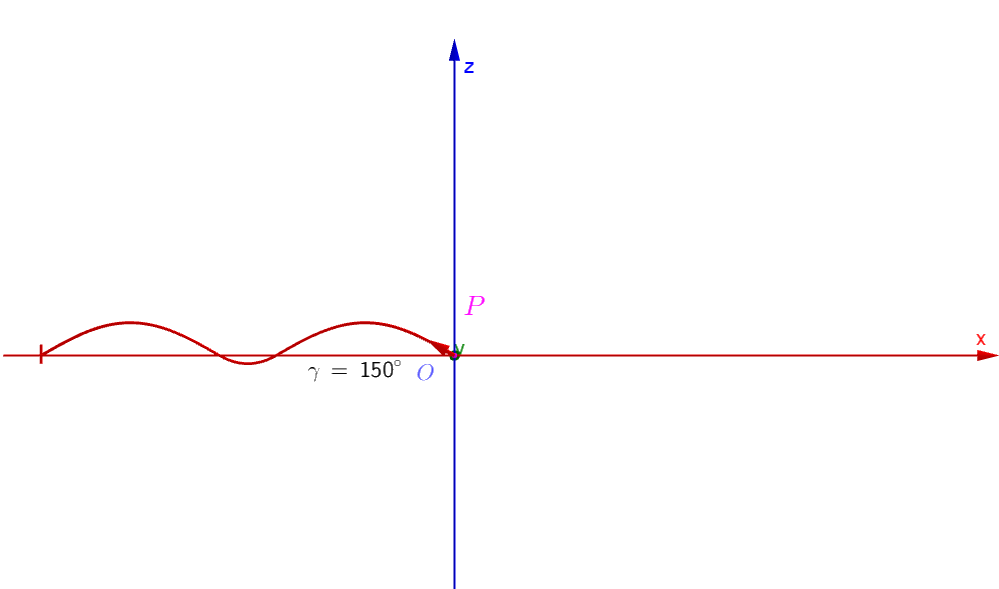

侧视图

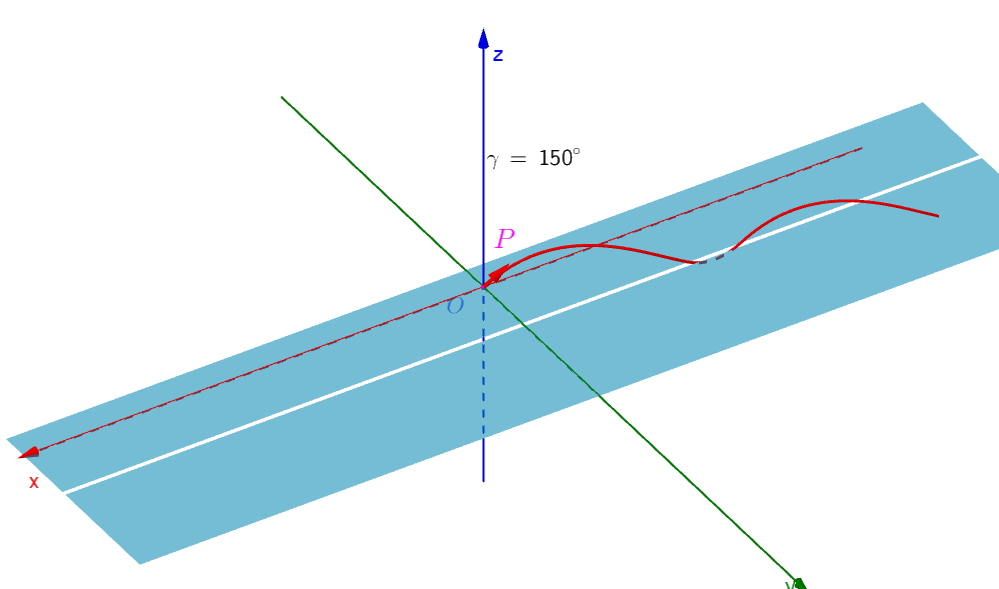

立体图
yz平面内：以有效速度在洛伦兹力作用下做匀速圆周运动
因此，粒子的真实轨迹是：x方向的匀速直线运动叠加yz平面内的圆周运动——这形成了一条螺旋线式的空间曲线（不过在本题中只走了半圈，所以是一段"倾斜的圆弧"）。
学生最容易犯的错误：以为就意味着粒子永远在xOz平面内运动，完全忽略洛伦兹力产生的y方向偏转效应。这是第(3)问丢分的第一大原因。
3.4 第四步：拆解第(3)问的两类命运——"穷举"思维的训练场
这是整道题最精彩的部分，也是分类讨论思想的最佳教学载体。第二次操作中，根据粒子的参数（速度v和角度α），它们有两种截然不同的命运轨迹：
类型①："老实落地"型——直接落地的粒子
这类粒子的特点是：在完成足够的圆周运动之前，就已经碰到了z=0平面（薄板）。它们从未穿过狭缝ef，全程只在磁场中活动。
形象地说：这些粒子"飞得不够远"或"偏得不够巧"，在到达y=L之前就已经"坠地"了。
什么条件下粒子属于类型①？
当粒子的圆周运动半径r较小（速度v较小或角度α使得较小），或者角度α使得圆周运动的"跨度"不足以触及y=L线时，粒子就会在到达狭缝之前落到薄板上。
更精确的条件是：
类型②："过缝探险"型——穿过狭缝进入电场的粒子
这类粒子满足一个严格的"巧合条件"：恰好在某时刻同时满足y=L（到达狭缝的正上方）且z<0（处于电场区域）。
一旦进入电场，粒子会在沿−z方向的电场E作用下做类似"竖直上抛"的运动：先向上减速到速度为零，然后向下加速返回，最终以相同速率回到z=0平面（狭缝处），但此时的速度方向已经反转。
之后粒子重新进入磁场，继续完成剩下的1/4圆周运动，最终落回薄板。
穿缝条件的精确表达式（详见第六节推导）：
结合速度范围[v₀, 2v₀]，可得α的有效范围为30° ≤ α ≤ 150°。
两类粒子的直观对比
3.5 情境解析小结：学生认知卡点预判
在实际教学中，我发现学生在理解这道题的物理情境时，有三个地方最容易卡住：
| 卡点A | |||
| 卡点B | |||
| 卡点C |
这三个卡点，对应的就是我们在下一节要集中攻克的三大思维突破方向。
四、思维突破：如何攻克三大认知瓶颈
我们不只告诉学生"怎么做"，更要让他们理解"为什么没想到"——并给出可迁移的思维工具，让下次遇到类似问题时能主动调用。
突破卡点A：空间想象困境——"降维投影法"
学生为什么会卡住？
当一个物理情境涉及三维坐标系、多个场区、两次不同操作的时候，学生的工作记忆瞬间超载。大脑同时要处理：坐标轴方向、场的分布区域、速度的分解方式、洛伦兹力的方向……每一项都需要占用认知资源，结果就是"顾此失彼"，连第一步都迈不出去。
破解策略：强制降维，逐层还原
不要试图在脑海中构建完整的三维图像。每次只关注一个平面，把其他维度暂时"冻结"。
具体操作步骤：
步骤1：冻结法
问自己："当前这个问题里，哪些方向是有运动的？" → 如果只有y、z方向有运动 → 只需画yOz平面的二维图 → 如果x方向也有独立运动 → 先处理yz平面的问题，再把x方向当作独立的"附加运动"
步骤2：分量剥离表
步骤3：先二维后合成
① 在yz平面内画圆周运动（忘掉x方向的存在）② 算完圆周的所有几何量（半径、圆心、周期…）③ 最后把x方向的匀速运动"叠加上去"
可迁移性：这个方法不仅适用于本题，对所有"带电粒子在三维复合场中的运动"都通用。比如：当磁场沿z轴、电场沿x轴、粒子初速度任意方向时——同样可以用"冻结-剥离-合成"的三步法处理。
突破卡点B：分类遗漏陷阱——"边界追踪法"与"穷举清单"
学生为什么会漏掉类型②粒子？
这不仅仅是"粗心"的问题，背后有深刻的心理学原因：
可得性启发偏差：学生做过大量"带电粒子在磁场中做圆周运动"的题目，直接落地是最熟悉的模式，大脑优先检索到这个方案后就停止搜索了 "多重巧合"的心理排斥：类型②需要同时满足速度合适+角度合适+时机合适三个条件，直觉上觉得"这么巧的情况应该可以忽略" 缺乏系统的分类意识：没有养成"在开始计算前先列举所有可能性"的习惯
破解策略一：穷举清单（事前检查）
在动笔计算之前，先花2分钟填写下面的清单：
□ 复合场分类清单
粒子可能经过几个场区？ 本题：可能只经过磁场 / 可能经过磁场+电场+磁场 ✓ 发现两类！
同一场区内是否有不同的运动模式？ 本题：磁场中可能是部分圆弧 / 也可能是多个分离的圆弧段 ✓
参数的极端值是否导致质的不同？ 本题：v最大(2v₀)和最小(v₀/2)时落点位置差异很大 → 区域而非点 ✓
是否存在"临界参数"使运动模式突变？ 本题：sinα = v₀/v 就是这样的临界条件 ✓
结论：至少需要讨论两种情况！
教学建议：把这个清单印出来贴在习题课的墙上。前几次使用时带着学生一起填，逐渐过渡到学生自觉完成。习惯的力量比任何解题技巧都强大。
破解策略二：边界追踪法（事中验证）
当你已经算出了一类粒子的落点（比如类型①的椭圆环），不要急着收工——用边界值检验是否还有遗漏：
边界追踪检查流程：
① 取v的最大值(2v₀)，扫掠α从-90°到90° → 观察到：大部分粒子落入椭圆环内部 → 异常发现：当α接近±90°时，粒子轨迹似乎穿过了y=L线！
② 追踪这个"异常" → 分析发现：当sinα = v₀/v时，粒子确实过缝 → 这是一个新的类别！→ 类型②
③ 计算新类别的落点 → 得到y=2L的水平线段 → 补充到最终答案中 ✓
GeoGebra在这里的价值不可替代：手动计算时很难发现"异常边界"，但在GeoGebra中拖动滑动条时，那些"越界"的轨迹会自动跳入你的视野——这就是可视化作为"防漏探针"的作用。
突破卡点C：参数扫描困境——从"离散思维"到"连续思维"
学生为什么会在这里卡住？
高中物理的大部分题目答案是一个确定的数值或表达式。学生习惯了"代入已知量→算出未知量"的离散思维模式。
但第(3)问的答案是一个区域（椭圆环+线段），不是单个点。这是因为：
速度v不是一个固定值，而是一个范围[v₀/2, 2v₀] 角度α也不是固定的，而是在半圈内连续变化 两个自由度同时变化 → 落点扫过一个二维区域
这种从"求点"到"求区域"的思维跃迁，是很多学生从未经历过的。
核心思维转变：
一句话总结：从"狙击手心态"（瞄准一个目标）转变为"渔夫心态"（撒网覆盖整个水域）。
五、解析过程：步步为营，每步都有"图"可依
以下解析将严格遵循官方解答的推理路径，配合GeoGebra可视化的辅助说明，力求简洁而不失严谨。
第(1)问：求磁感应强度B
审题切入点：题目给出了一个"校准条件"——θ=60°时，v=2v₀的粒子恰好能通过狭缝进入电场。
"恰好通过狭缝"的几何含义：粒子从O出发在磁场中做圆周运动，其轨迹的某个特征点恰好经过狭缝所在的位置y=L处（且z<0，以便进入下方电场）。
几何关系的建立：
粒子初速度与+z轴夹角θ=60°，在yOz平面内做匀速圆周运动。由圆周轨迹的几何约束：
这个式子的几何意义：圆心到y轴的距离（即）加上半径在y方向的投影（）……更直观的理解是——圆周轨迹的最远y坐标恰好等于L。由此：
代入动力学方程：
由洛伦兹力提供向心力：
代入 r₁ = L：
第(2)问：最大距离yₘ及对应时间t
第一步：明确"最大y坐标"的产生机制
第一次操作中，粒子在yOz平面内做圆周运动后落回z=0平面（薄板）。落点的y坐标取决于圆周运动的直径在y方向的投影。

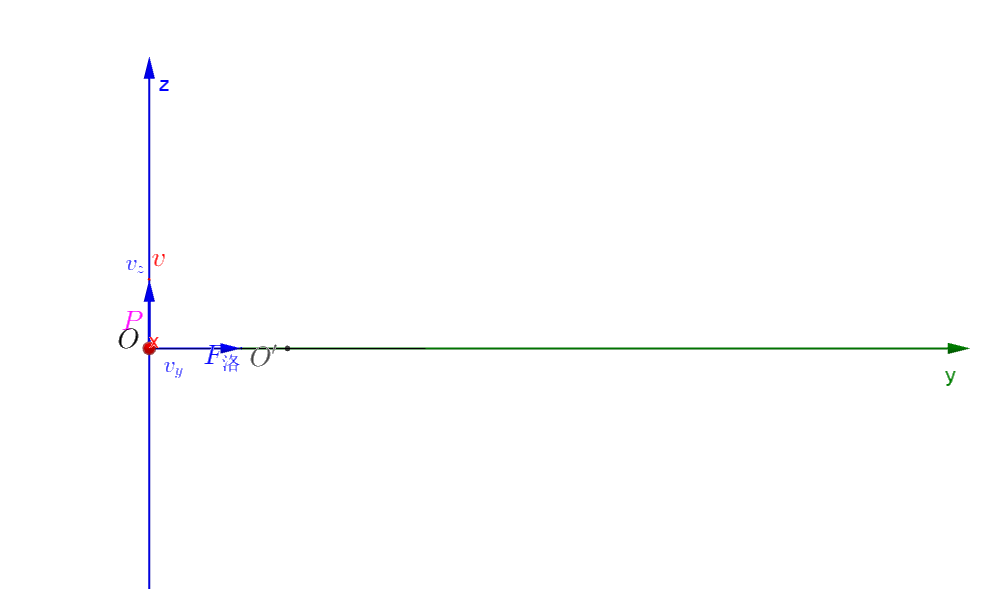

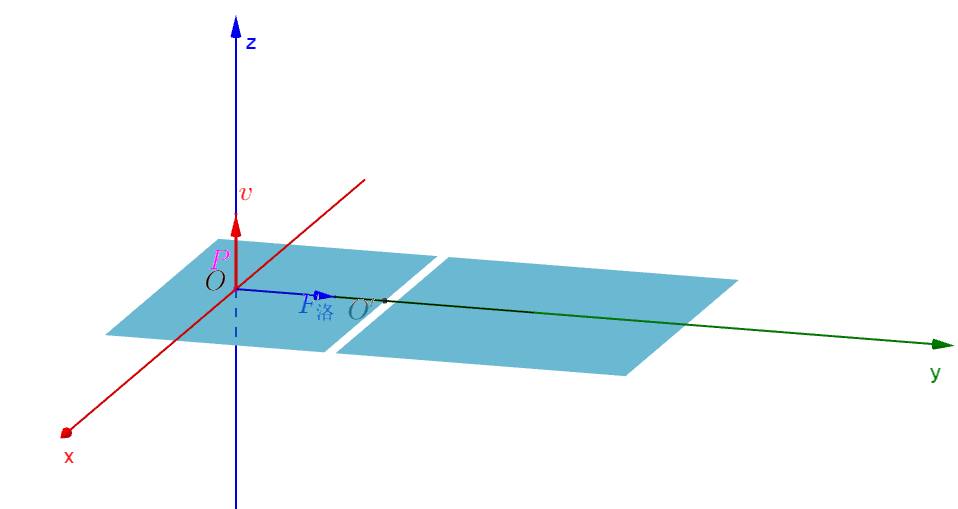

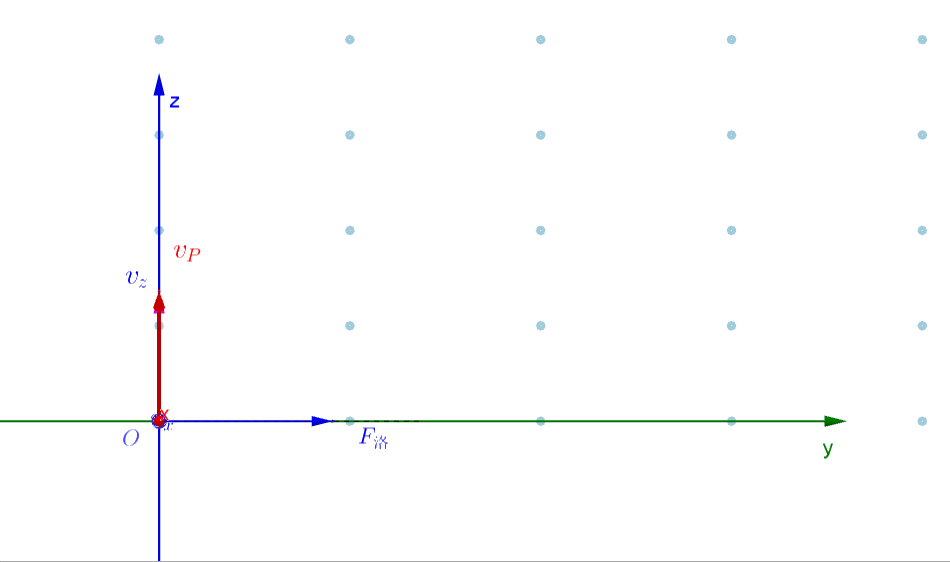

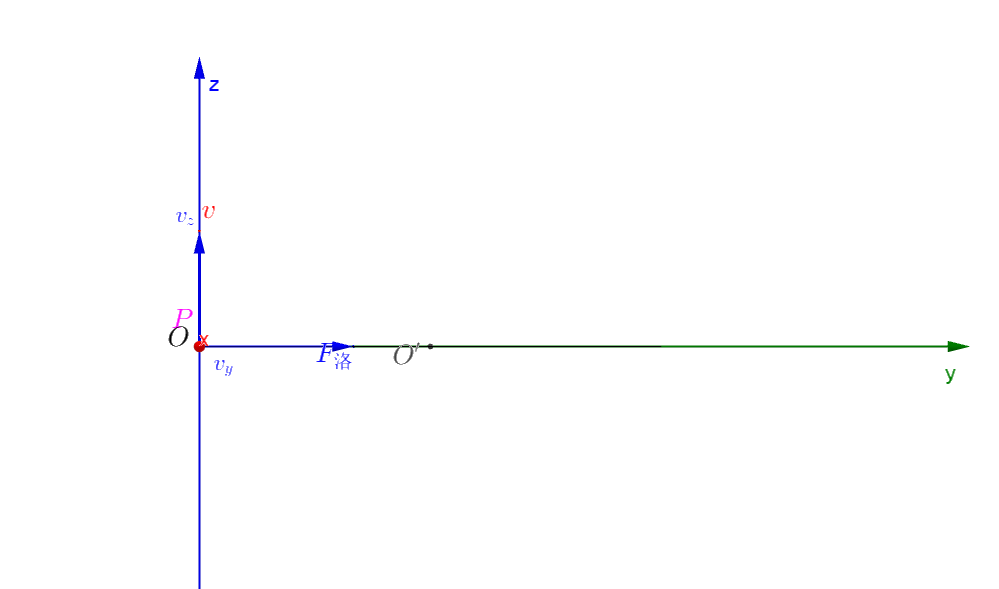

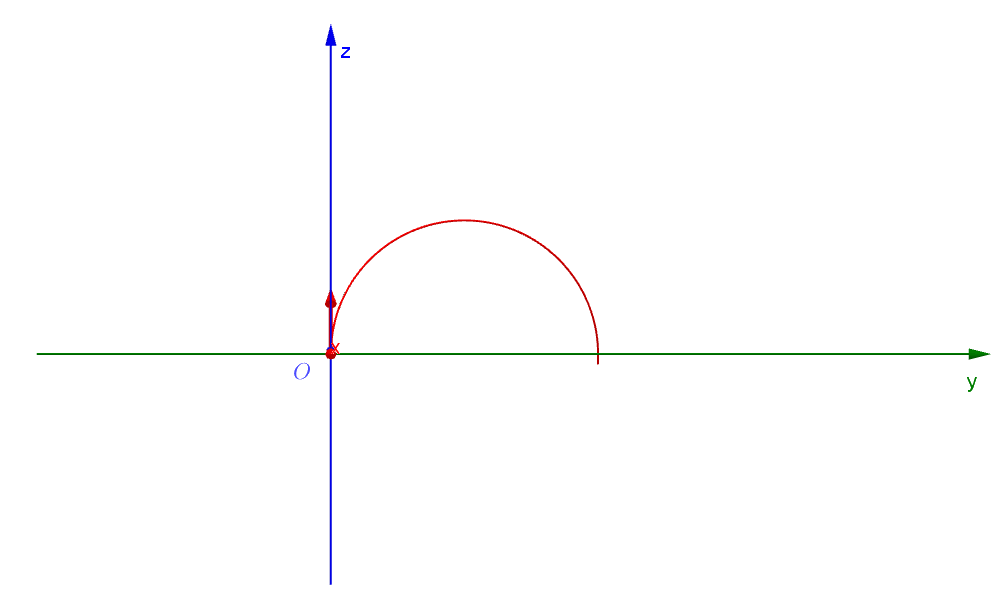

对于θ=0°（沿+z方向发射）的特殊情况：
初速度完全沿z方向（, ） 进入磁场后受洛伦兹力作用，圆周运动的展开方向沿y轴 粒子走半圈后回到z=0平面，此时y坐标等于圆周直径
圆周半径公式：
可见：y坐标的最大值 = 2r = Lv/v₀，与速度v成正比！
所以最快的粒子（v=2v₀）打最远：。
第二步：区分两种达到y=2L的方式
这里有一个极其重要的细节——y=2L可以通过两种完全不同的路径实现：
情况①：v=2v₀, θ=0°——纯磁场路径
粒子速度足够大，圆周半径r=L，走半圈直接落回薄板：
落点坐标： ✓ 运动时间（仅磁场半圈）：

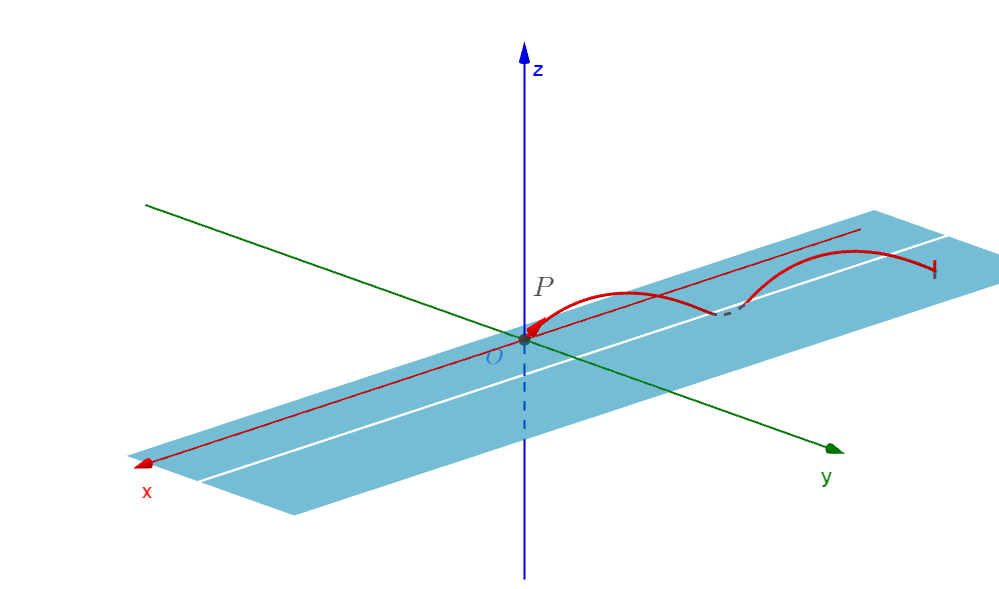

情况②：v=v₀, θ=0°——"过缝往返"路径
粒子速度较小（圆周半径r=L/2），但它走的是另一条路：
在磁场中走半圈到达y=L处（此时z<0，恰好进入狭缝） 在电场中做类竖直上抛运动（先减速到0再反向加速回来） 回到狭缝处后再次进入磁场 再走半圈落回薄板，此时总y位移达到了2L！
各段时间：
第一段磁场（半圈）： 电场往返：粒子以进入电场，在电场力qE作用下的往返时间
第二段磁场（半圈）：
总时间：
结论汇总
时间有两个有效答案（取决于哪种粒子实现了最大y坐标——两者y相同但路径和时间不同）：
若对应v=2v₀粒子（纯磁场路径）： 若对应v=v₀粒子（过缝往返路径）：
第(3)问：精确落点区域（重头戏）
这是整道题的灵魂所在。我们需要找到所有可能落点的集合——不是一个点，也不是一条线，而是一个二维区域。

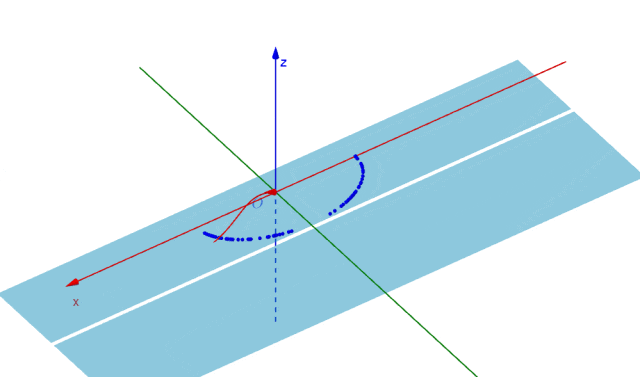

类型①：直接落在薄板上的粒子 —— 椭圆环
这类粒子从未穿过狭缝，仅在磁场中做圆周运动后直接落在z=0平面上。
设发射方向与+x轴夹角为α，粒子速度为v。
运动分解：
x方向：以做匀速直线运动（不受力） yz平面内：以为有效速度做匀速圆周运动
圆周半径：
落点坐标：
粒子在磁场中运动半圈后落到薄板上（时间 ）：
x坐标（匀速运动累积）：
y坐标（圆周直径在y方向的投影）：
消去参数α，得到轨迹方程：

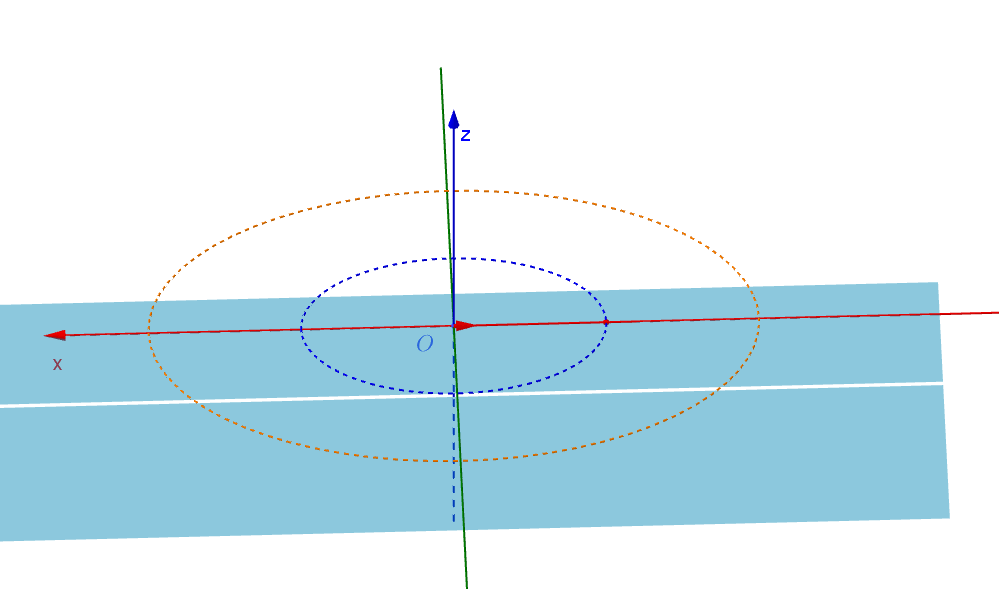

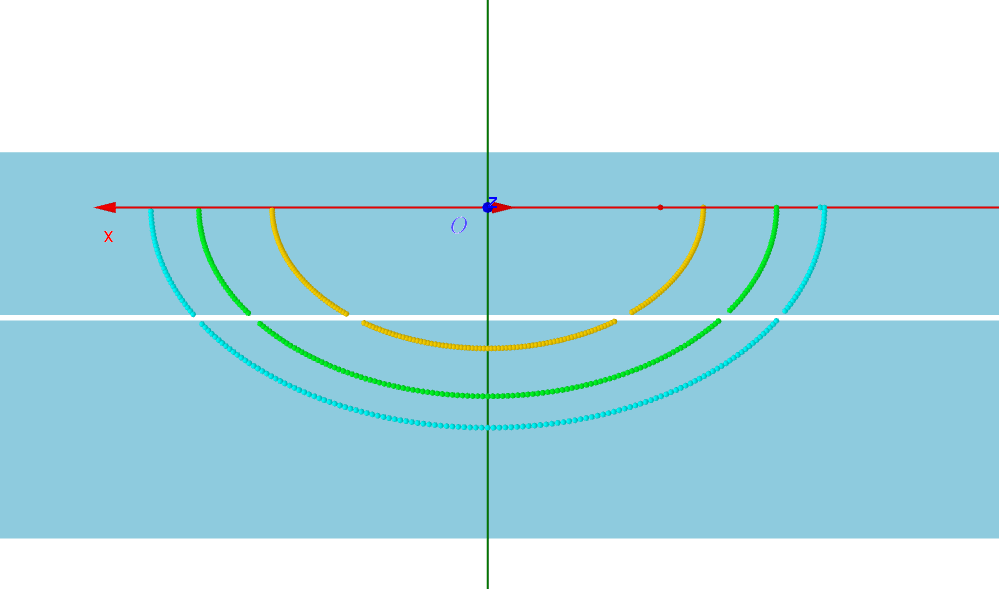

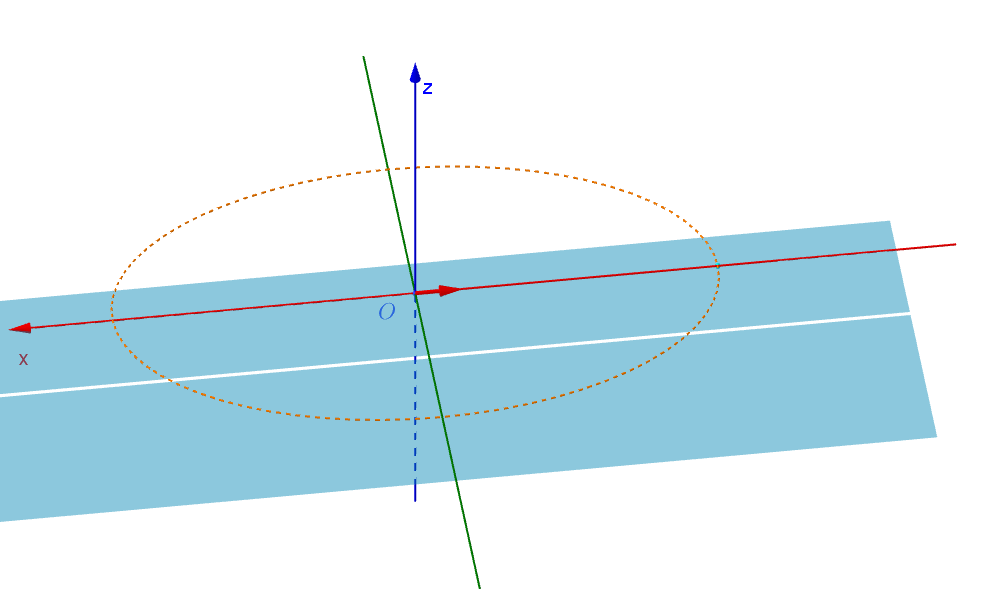

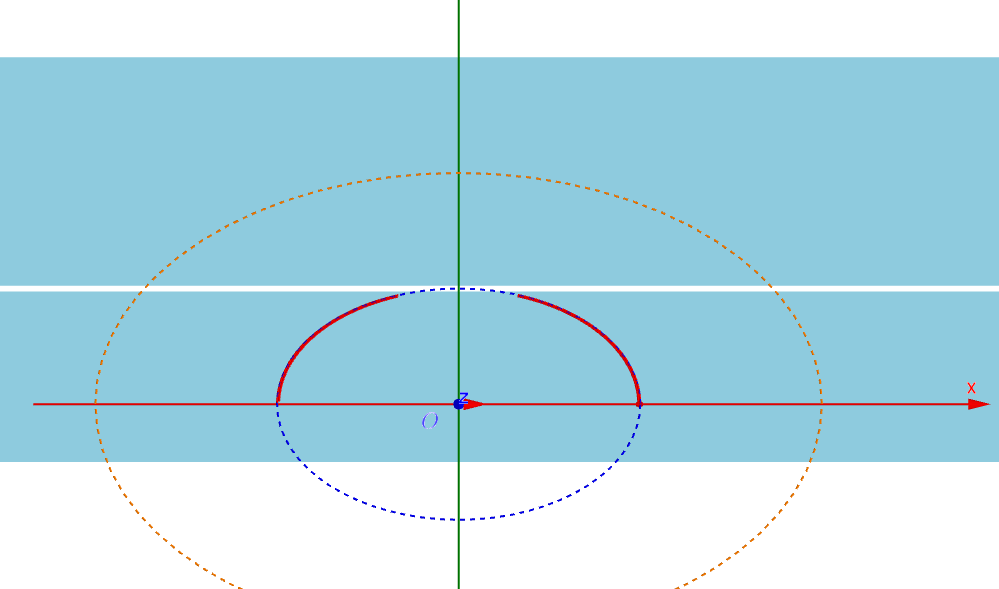

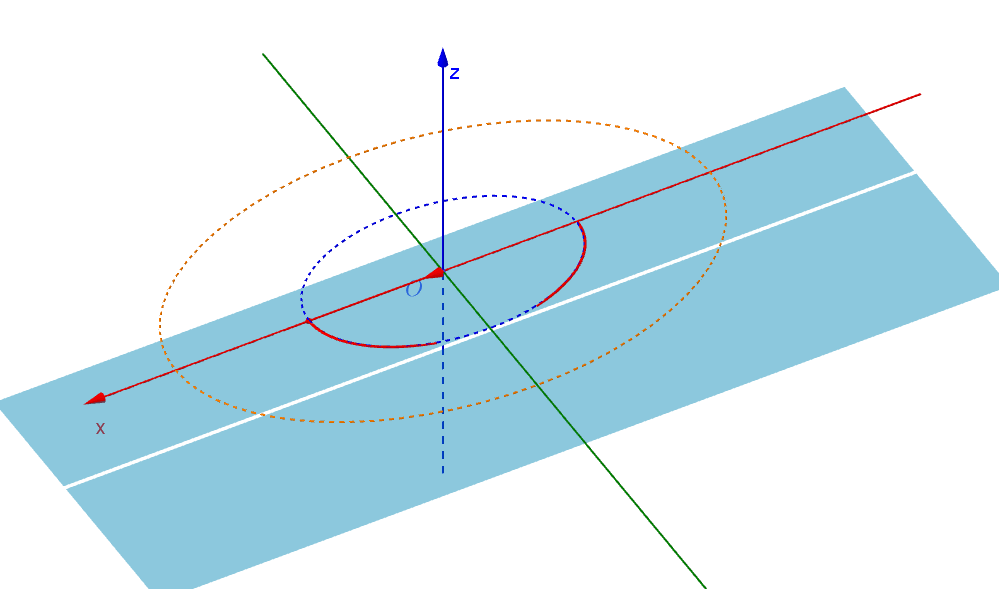

这是一个椭圆方程！对于每一个固定的v值，当α从-90°变到90°时，落点(x,y)描绘出一个完整的椭圆。
由于速度v本身也在[, ]范围内连续变化，椭圆的大小也连续变化：
当 时：, → 最大椭圆
当 时：, → 最小椭圆

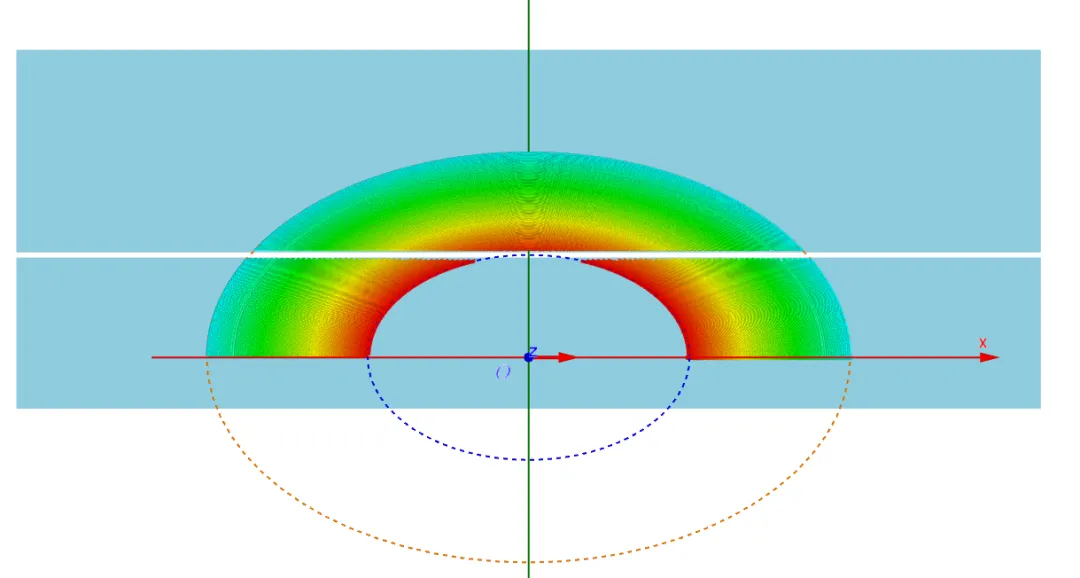

类型①落点区域：两个椭圆之间的环形区域（y>0 且 y≠L）：

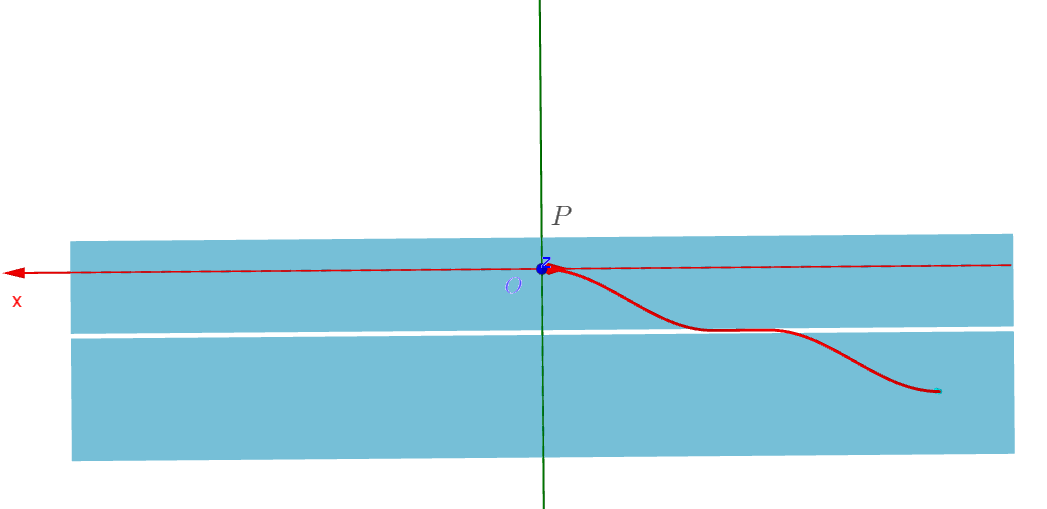

类型②：穿过狭缝经电场后返回的粒子 —— y=2L线段
这类粒子必须满足严格的穿缝条件：在磁场中做圆周运动的过程中，恰好经过坐标(L, z)且z<0（即从狭缝进入电场区域）。
穿缝条件的推导：
粒子在yz平面内的圆周运动使其在y方向的"跨度"为。但要使粒子恰好在y=L处且z<0时通过狭缝，需要更精确的几何条件：
由官方解析的推导：
代入 化简：
（取正值是因为α在有效范围内）
由于 ，所以 ，即：
类型②粒子的完整历程与落点：
经历了"磁场(1/4圈)→电场往返→磁场(1/4圈)"的全过程后：
x方向的总位移（三段时间的累加）：
y方向的总位移：恒等于2L！（先到y=L过缝，电场往返不影响y坐标，再从y=L走半圈到y=2L）
将B和E的数值代入，化简后得到x的范围：
第(3)问最终答案
六、教考衔接：这道题与教材的对接
8.1 教材知识点映射
8.2 教学启示
这道题给日常教学的三个明确信号：
信号一：必须加强三维空间想象训练
教材中的电磁场问题大多在二维平面内展开（通常是纸面所在的平面）。但高考越来越倾向于引入第三维度——无论是本题的O-xyz坐标系，还是其他试卷中的"俯视图+侧视图"组合呈现方式。
教学行动建议：
每章复习时增加一道"三维改编题"：把经典二维题改放到三维坐标系中 训练学生画草图的能力——不要求精确作图，但要求坐标轴标对、区域标对、方向标对 用GeoGebra的三维视图功能让学生"看见"自己画的对不对
信号二："分类讨论"不能停留在口号层面
第(3)问的两类粒子不是靠"灵感"或"聪明"发现的，而是靠系统的穷举思维。这种思维能力是可以训练的——通过反复使用"触发条件清单"，让分类讨论从"一种态度"变成"一套动作"。
教学行动建议：
在平时作业中明确要求学生写出"分类依据"（为什么你要分情况讨论？） 对复合场问题实行**"清单强制"**：不动笔算则已，算之前必须先过一遍分类清单 用错题本专门记录"我曾经漏掉的分类"，定期回顾

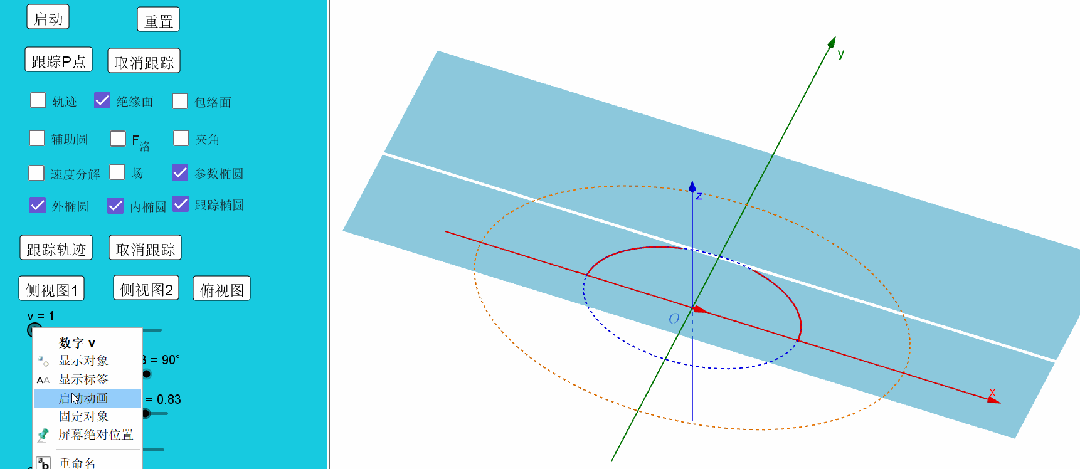

信号三：GeoGebra应该成为"标配"辅助工具
这道题如果只用纸笔画图，几乎不可能画出准确的椭圆区域和三维轨迹。但有了GeoGebra：
参数扫掠功能可以在几秒钟内展示完整的落点分布 三维视图可以任意旋转观察，彻底消除空间想象的障碍 迹线功能可以把"区域"的概念具象化为"无数个点组成的形状"
教学行动建议：
不要只在公开课上使用GeoGebra——把它融入日常习题课 建立"先想后看"的原则：学生自己先分析一遍，再用GeoGebra验证和补充 鼓励学生课后自行探索GeoGebra文件，调整参数观察变化
核心能力链：
这条能力链上的每一环，都可以通过GeoGebra的可视化来降低认知门槛——但降低的是理解的门槛，不是思维的门槛。学生仍然需要自己完成从"看到图像"到"写出方程"的关键跨越。而我们教师的价值，恰恰体现在引导他们完成这次跨越的过程当中。
写在最后
重庆二诊这道题，表面上看是一道"空间+电磁场"的综合题，本质上是对学生多维思维能力的一次全面体检。它考查的不是谁背的公式更多，而是谁能在一个复杂的三维场景中保持清晰的头脑，一步一步地把"未知"转化为"已知"。
GeoGebra在这道题中的角色，不是一个"解题机器"，而是一副"认知望远镜"——它帮助学生看到那些凭空想象难以把握的空间关系和运动细节。但望远镜指向哪里、看到了之后如何理解、如何从"看到"走向"想到"再到"写到"——这每一步，都需要教师的智慧引导。
而这，正是物理可视化教学的真谛：技术赋能思维，但不替代思考；可视化打开视野，但不代替想象。
