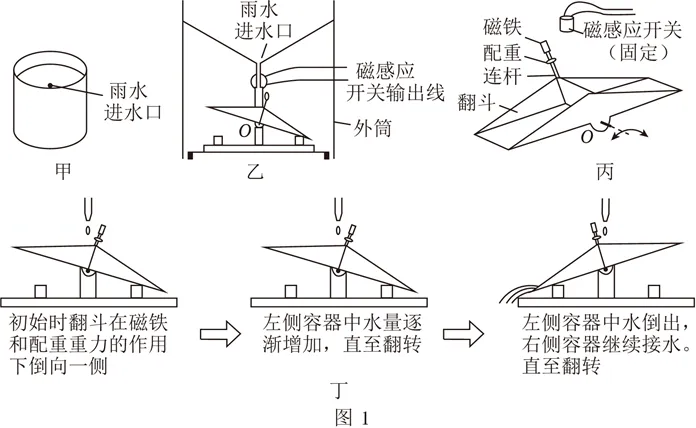

【2025年福建省中考试题】降水量是指一段时间内，雨水（或融化后的固体降水）未经蒸发、渗透和流失所积聚起来的水层深度。为了监测降水量，科创小组制作了“翻斗式雨量计”，装置外观是上端开口的圆柱体，如图1甲。内部结构示意图如图1乙。装置核心部件如图1丙，它是用中间隔板分开的两个完全对称的三角形容器，可绕O点处的水平轴转动，从而使两侧容器轮流接水，当一侧容器接满10mL雨水时会发生翻转，将水倒出，随着降雨持续，翻斗左右翻转，过程如图1丁。磁铁与配重通过连杆安装在翻斗上并随翻斗左右摆动，当磁铁经过磁感应开关（两者相互作用力忽略不计）时，磁感应开关通过电流传感器将翻斗翻转信息变成电信号，从而推算降水量。
（1）翻斗在水平位置时是等臂杠杆，实验器材中属于等臂杠杆的有。
（2）连杆上装有可调高度的配重。校准过程，若倒入的水量总是大于10mL时翻斗才发生翻转，可通过（填“降低”或“升高”）配重在连杆上的位置进行调整。
（3）图2甲是翻斗翻转信息变为电信号的工作电路，电源电压不变，R1、R2为定值电阻，R1＝800Ω。某次降雨，电流传感器（电阻不计）测得电流随时间变化关系如图2乙。
①当磁铁每次经过磁感应开关时，开关状态是。
②“翻斗式雨量计”顶端开口面积为0.1m2，由图2乙可知该地区30min内降水量约为 mm，降水量变化趋势是。（测量前翻斗内无水）
③由图2可知，R2＝Ω。
（4）若该装置在我国北方地区使用，可改进的措施是。
点拨：这是一道图文结合、力电综合试题。此题约六百字，堪称中考小作文，对学生的胆识、耐力和阅读理解能力要求较高。确定攻关方向！
执果索因！不妨先读题目后半部分，弄清试题考查什么内容，再带着问题阅读试题前半部分——事半功倍。
敢于下笔！问题1，不用阅读就能回答；问题2，随意选一个答案就有50%的准确率；问题3的第一问，开关只有两种状态，不是断开就是闭合，也有50%的准确率。千万不要空着不写呀！
锁定关联，突破难点！如本题第3问，当开关断开时，是两个电阻串联；当开关闭合时，电阻R1被短路，电流只通过电阻R2。在电压一定时，由欧姆定律可知，局部短路时电流大，两电阻串联时电流小。由纵轴可知电流分度值为5mA,开关断开时电流为5mA, 开关断开时电流为25mA。由图丙可知，磁铁接近磁控开关实现触发开关的通断。两种状态联立，利用电源电压不变，可建立一元一次方程求解。
细节决定胜败！看懂装置图（试题中的图甲乙丙丁），10毫升雨水的重力是动力，使翻斗翻转，切换到另一侧接水，如此反复。
解：（1）实验器材中属于等臂杠杆的有托盘天平、定滑轮等；
（2）倒入的水量总是大于10mL时翻斗才发生翻转，说明配重的力臂过大，可降低配重的位置减小力臂；
（3）①由图2乙可知，电流每隔一段时间后会变大，但时间较短；
电流变大且时间很短的原因是磁铁每次经过磁感应开关，使开关闭合，将R1短路，电路总电阻变小，电流变大，而经过的时间很短，故电流维持时间较短，
由此当磁铁每次经过磁感应开关时，开关状态是闭合；
②由图2乙可知，30min内有12次电流变化，即翻斗左右摆动了12次，每次倒水10mL，一共倒水120mL＝120cm3＝1.2×10﹣4m3；
顶端开口面积为0.1m2，则降水量为：
③由图2乙可知，电流变化的时间间隔变长，即翻斗每次倒水的时间间隔变长，说明降水量变小；
由图2可知，磁感应开关断开时，电流较小为5mA＝5×10﹣3A，磁感应开关闭合时，电流较大为25mA＝25×10﹣3A，
根据欧姆定律，有：
U＝5×10﹣3A×（800Ω+R2），
U＝25×10﹣3A×R2，
U为电源电压，
解得：U＝5V，R2＝200Ω；
（4）若该装置在我国北方地区使用，北方地区气温较低且降水量较少，为防止降下的雨水结冰可增加加热装置，同时降水量少的情况下防止装置测量误差较大，可以调大装置的灵敏度，故可改进的措施是：低温天气，增加加热装置；降水量偏小，可以降低配重的高度。
故答案为：（1）托盘天平；（2）降低；（3）闭合，1.2，变小，200；（4）低温天气，增加加热装置；降水量偏小，可以降低配重的高度。
