一、动态电路分析题的重要性
1、中考高频考点
动态电路分析是各地中考的“常客”，常以选择题、填空题的形式出现，有时也会作为压轴计算题的一部分。它综合考查了电路识别、欧姆定律、串并联电路特点、电功率等多个核心知识点。
2、能力综合体现
解决这类问题，要求学生具备清晰的逻辑思维、严谨的分析能力和灵活的应变能力。它不仅仅是公式的简单套用，更是一个“分析-推理-判断”的完整思维过程，能有效检验学生对电学知识的融会贯通程度。
3、承上启下的关键
它是学习更复杂电学知识（如含容电路、电磁感应等）的基础。掌握好动态电路的分析方法，能为高中物理的学习打下坚实的根基。
二、解题思路：四步法攻克动态难题
解决动态电路问题，可以遵循一套标准化的“四步法”流程，化繁为简，步步为营。
第一步：简化电路，识别结构
这是最关键的一步。面对复杂的电路图，首先要进行简化，明确电路的基本连接方式（串联还是并联）。
电流表看作导线：因其内阻极小，对电流阻碍作用可忽略。
电压表看作断路：因其内阻极大，通过它的电流可忽略，可将其连同所在支路暂时移除。
画出等效电路图：根据开关的闭合/断开状态或滑动变阻器的不同位置，画出简化后的电路图，清晰地展示出电阻之间的串并联关系。
第二步：明确电表，找准所测对象
在简化电路的基础上，将电表“恢复”原位，准确判断每个电表具体测量的是哪个元件或哪部分电路的物理量。
电流表：看它与哪个（或哪些）用电器串联，测的就是通过它们的电流。
电压表：看它并联在哪个（或哪些）用电器的两端，测的就是它们两端的电压。
第三步：分析变化，确定源头
明确引起电路动态变化的原因，常见类型如下：
滑动变阻器滑片移动：判断滑片移动方向，确定其接入电路的电阻丝长度如何变化，从而确定其电阻值 是增大还是减小。
开关通断：分析开关闭合或断开后，电路结构发生了怎样的改变（如某个用电器被短路、或某条支路被接通/断开）。
敏感电阻：根据题目条件（如光照、温度、压力变化），判断敏感电阻（光敏、热敏、压敏电阻）的阻值如何变化。
第四步：逻辑推理，连锁判断
这是核心的分析环节，遵循“局部 → 整体 → 局部”的逻辑链条进行推理。
1. 从局部到整体
（1） 根据电阻的变化（ R变↑或↓），结合串并联电路的电阻规律，判断电路的总电阻R总如何变化。
（2） 根据欧姆定律 I总＝U源／R总（电源电压U源通常不变），判断干路总电流I总 的变化。
2. 从整体到局部
（1） 串联电路：先分析定值电阻。根据U定 ＝I总R定电流变化直接决定了定值电阻两端电压的变化。再根据串联分压原理U变＝U源-U定 ，判断变化电阻两端的电压。
（2） 并联电路：各支路两端电压等于电源电压，互不影响。先分析未变化的支路，其电流、电压均不变。再分析变化的支路，根据I支＝U源/R支 判断其电流变化。最后根据并联分流原理I总＝I支1+I支2+I支3+I支4+…，判断干路电流的变化。
三、实用技巧与口诀
串联分压口诀：“谁大谁多，谁变谁随”。即在串联电路中，电阻值大的电压多；某个电阻的阻值变大，它分得的电压也随之变多。
并联特性：记住“各支路独立工作，互不干扰”。一个支路的电阻变化，不会影响其他支路的电流和电压。并联分流，注意干路电流表的变化。
勤画草图：对于开关状态改变的题目，分别画出不同状态下的等效电路图，对比分析，思路会清晰很多。
程序化分析：严格按照上述四步法进行，可以避免思维混乱和遗漏，形成稳定的解题习惯。
初中物理中的动态电路分析题，是电学部分的核心与难点，也是中考的必考热点。这类题目不仅能有效区分学生的物理思维水平，更是连接理论知识与实际应用的重要桥梁。动态电路分析题主要三大类：滑动变阻器滑片移动引起的动态电路分析、敏感电阻引起的动态电路分析、开关通断引起的动态电路分析，下面配套相关习题供大家练习，多练习多归纳，一定有收获！

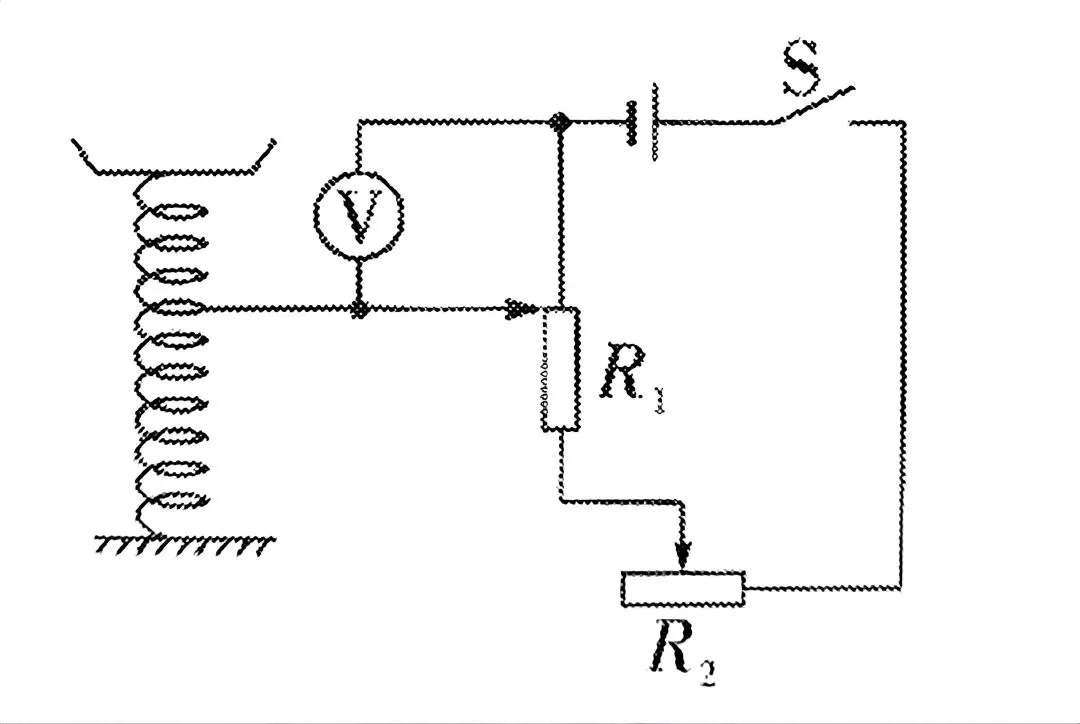

例 1 （2024副题10题）小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示.闭合开关S，关于该台秤的分析正确的是( )
A.保持R2电阻不变，被测物体质量变小时，电路中电流变大
B.保持R2电阻不变，被测物体质量变大时，电压表示数变小
C.若需要使台秤的分度值变小，可以将R2滑片向左滑动
D.若台秤测量值偏小，可以将R2滑片向右滑动进行校准
