发输变输电线路考点3分类真题164~180
(5)水平荷载(共5题):第164~168 题

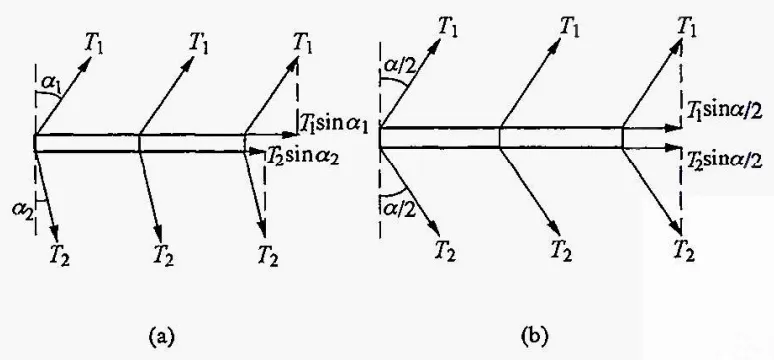

耐张转角塔在设计覆冰时，单侧一相导线张力产生的水平风荷载（已知导线最大使用张力、转角度数、分裂数）本题计算单侧一相导线，未明确等角分线，用老版《线路手册》第328页公式（6-2-9）电线张力T，杆塔前的电线张力为T1、杆塔后的电线张力为T2；计算90度大风时杆塔承受的每相水平荷载（已知大风时电线的水平单位荷载、水平档距、风向与电线轴向间的夹角）500kV线路电线作用于杆塔上的风荷载调整系数βc，根据基准高度的风速查老版《线路手册》第175页表3-1-16；此题考查各种系数含义;注意题干是每相为4分裂导线，不要忘记乘以4的系数。
风压高度系数是因基准风速(一般10m高风速)与实际高度风速不同，用于将基准高度风速转换成实际高度风速使用的。根据老版《线路手册》第174页式(3-1-14)可知，水平单位荷载gH已经包含风高转换系数，题目给出数据属于干扰项，不需要再乘，否则会错选B。
风压调整系数为500、750kV特有的，考虑振动等对杆塔额外增加的系数。
此题中已经给出水平单位荷载gH，没必要完整的计算水平载荷，也不用完整公式计算。
根据规范DL/T 5551-2018第21页式（6.1.1-1）。导地线阵风系数βc，按公式（6.1.1-2）计算。也可根据导线平均高度、地面粗糙度类别查规范DL/T 5551-2018第73页表5，档距折减系数αL，计算杆塔荷载时按公式（6.1.1-4）计算；风压高度变化系数μz，基准高度为10m的风压高度变化系数按表6.1.1-1的规定取值。导线或地线的体型系数μSC,线径大于或等于17mm时取1，线径小于17mm时取1.1；导线或地线的外径或覆冰时的计算外径，分裂导线取所有子导线外径的总和；导地线覆冰风荷载增大系数B1，对于按有冰设计的各类情况，5mm冰区时取1.1,10mm冰区时取1.2，对无冰情况取1；计算张力时取1；本题档减系数αL计算难度较大，可查5582第245页附录表88，均高20米，档距500米aL取0.725;600米取0.715，近似采用插值法，aL取(0.725+0.715)/2=0.720。
计算直线塔最大风时的水平风荷载（已知丘陵地区、悬垂塔、水平档距、导线平均线高）根据规范DL/T 5551-2018第21页式（6.1.1-1）。下相导线大风工况的风荷载（丘陵地区、直线塔、水平档距、下相导线平均高度）根据规范DL/T 5551-2018第21页式（6.1.1-1）。(6)水平荷载系数(共3题):第169~171题
校验铁塔电气间隙时，风压不均匀系数α的取值（已知定位前后侧档距、垂直档距）GB 50545-2010第32页10.1.18条表10.1.18-2，校验铁塔电气间隙时，根据水平档距查风压不均匀系数α本题是2023年之前的题目，按GB50545一2010出，目前在用考纲规范 DL/T 5551-2018和DL/T 5582-2020的风荷载计算公式系数已经更改，不适合本题，读者了解即可。
考查水平档距的计算及风压不均匀系数随挡距变化的取值。
GB 50545一2010)第10.1.18条表10.1.18-1，用于初步设计和施工图设计总的部分或综合部分;而GB50545一2010表10.1.18-2，则用于施工图设计的定位。新版规范DL/T 5582一2020第9.3节，对风荷载计算进行了大幅度修改，本题是按照老版规范GB 50545一2010所出，读者了解即可。
校验铁塔电气间隙时，风压不均匀系数α的取值（已知定位后的前后侧档距）。计算大风工况张力时的导线风荷载折减系数（已知一般线路、计算张力、设计基本风速）规范DL/T 5582-2020第41页表9.3.1-2，导地线风荷载折减系数γc。(7)纵向荷载(共2题):第172、173 题
计算耐张转角塔在事故断线工况下的一相导线产生的纵向荷载（已知一般线路、设计覆冰厚度10mm、耐张塔、4分裂、转角度数）。规范DL/T 5551-2018第29页8.0.2条，本题设计覆冰厚度为10mm，引用规范8.0.2-1条。“10mm 及以下冰区线路导线、地线断线张力(或分裂导线的纵向不平衡张力)的取值应符合表8.0.2-1规定的导线、地线最大使用张力的百分数值。”本题未说明地形是平丘还是山地，但是不管是哪种地形，根据题中条件查出来的数值均为70。分裂导线的纵向不平衡张力=分裂数×导线最大使用张力×最大使用张力百分数。此张力即为老版《线路手册》第327页公式（6-2-7）中的（T1-T2）。计算耐张转角塔在不均匀覆冰工况下，一相导线产生的纵向荷载（已知不均匀覆冰、设计覆冰厚度10mm、耐张塔、4分裂、转角度数）本题设计覆冰厚度为10mm，小题干说为不均匀覆冰，规范DL/T 5551-2018第29页8.0.3条。“10mm冰区线路不均匀覆冰情况下导线、地线不平衡张力的取值应符合表8.0.3规定的导线、地线最大使用张力的百分数值。”2）不均匀覆冰情况导线不平衡张力（最大使用张力的百分数）本题为耐张型杆塔，导线最大使用张力的百分数为30。分裂导线的纵向不平衡张力=分裂数×导线最大使用张力×最大使用张力百分数。此张力即为老版《线路手册》第327页公式（6-2-7）中的（T1-T2）。将转角度数代入公式（6-2-7）计算垂直杆塔方向的纵向荷载。（8）不平衡张力(共5题):第 174~178 题
计算山区直线塔导线断线时纵向不平衡张力（已知一般线路、山区、直线塔、最大设计覆冰厚度为10mm、导线最大使用应力、导线截面积、分裂数）规范DL/T 5551-2018第29页8.0.2条，本题设计覆冰厚度为10mm，引用规范8.0.2-1条。“10mm 及以下冰区线路导线、地线断线张力(或分裂导线的纵向不平衡张力)的取值应符合表8.0.2-1规定的导线、地线最大使用张力的百分数值。”本题地形是山地，悬垂塔，导线为4分裂，根据题中条件查出来的数值均为30。分裂导线的纵向不平衡张力=分裂数×导线最大使用张力×最大使用张力百分数。此张力即为老版《线路手册》第327页公式（6-2-7）中的（T1-T2）。直线塔的转角度数为0，将转角度数代入公式（6-2-7）计算垂直杆塔方向的纵向荷载。计算度耐张塔断线时的断线张力（已知一般线路、山区、耐张塔、最大设计覆冰厚度为10mm、导线最大使用应力、导线截面积、分裂数）规范DL/T 5551-2018第29页8.0.2条，本题设计覆冰厚度为10mm，引用规范8.0.2-1条。“10mm 及以下冰区线路导线、地线断线张力(或分裂导线的纵向不平衡张力)的取值应符合表8.0.2-1规定的导线、地线最大使用张力的百分数值。”本题地形是山地，耐张塔，导线为4分裂，根据题中条件查出来的数值均为70。分裂导线的纵向不平衡张力=分裂数×导线最大使用张力×最大使用张力百分数。此张力即为老版《线路手册》第327页公式（6-2-7）中的（T1-T2）。耐张塔的转角度数为0，将转角度数代入公式（6-2-7）计算垂直杆塔方向的纵向荷载。计算直线塔在不均匀覆冰情况下导线不平衡张力（已知山区、直线塔、不均匀覆冰、最大设计覆冰厚度为10mm、导线最大使用应力、导线截面积、分裂数）本题设计覆冰厚度为10mm，小题干说为不均匀覆冰，规范DL/T 5551-2018第29页8.0.3条。“10mm冰区线路不均匀覆冰情况下导线、地线不平衡张力的取值应符合表8.0.3规定的导线、地线最大使用张力的百分数值。”2）不均匀覆冰情况导线不平衡张力（最大使用张力的百分数）分裂导线的纵向不平衡张力=分裂数×导线最大使用张力×最大使用张力百分数。此张力即为老版《线路手册》第327页公式（6-2-7）中的（T1-T2）。将转角度数代入公式（6-2-7）计算垂直杆塔方向的纵向荷载，对于直线塔，其转角度数为0。山区悬垂直线塔设计时，导线的纵向不平衡张力（已知一般线路、山区、直线塔、最大设计覆冰厚度为10mm、安全系数2.5时子导线最大设计张力、分裂数）规范DL/T 5551-2018第29页8.0.2条，本题设计覆冰厚度为10mm，引用规范8.0.2-1条。“10mm 及以下冰区线路导线、地线断线张力(或分裂导线的纵向不平衡张力)的取值应符合表8.0.2-1规定的导线、地线最大使用张力的百分数值。”本题地形是山地，悬垂直线塔，导线为2分裂，根据题中条件查出来的数值均为30。分裂导线的纵向不平衡张力=分裂数×导线最大使用张力×最大使用张力百分数。此张力即为老版《线路手册》第327页公式（6-2-7）中的（T1-T2）。耐张塔的转角度数为0，将转角度数代入公式（6-2-7）计算垂直杆塔方向的纵向荷载。在使用DL/T 5551一2018表8.0.2-1的时候，应明确，该表中的百分数是导线最低点张力，也就是导线最大使用张力，而不是计算拉断力或保证拉断力;同时对于分裂导线，应乘以分裂数才是最后的纵向不平衡张力。该表中的“山地”即指山区的意思，“平丘”即平原地区。
计算大风工况下每相导线的不平衡张力（已知一般线路、基本风速应力、导线截面、转角度数、导线与横担垂线之间的夹角、山地、耐张塔、耐张塔两侧代表档距）大风工况导线最大使用张力=基本风速应力×导线截面。分裂导线的张力=分裂数×导线最大使用张力×分裂数。分裂导线的不平衡张力，用老版《线路手册》第327页公式（6-2-6），将前后转角度数代入公式进行计算。代表档距导线张力相同。根据老版《线路手册》182页(9)受力计算(共2题):第179、180题
计算导线最大悬点张力为多少时，需要放松导线（已知导线最大使用张力）。由DL/T 5582一2020第17页，5.1.15~5.1.16条。
2）导线挂点的安全系数
“5.1.15 导地线在弧垂最低点的设计安全系数不应小于2.5,悬挂点的设计安全系数不应小于2.25。地线的设计安全系数不应小于导线的设计安全系数。”
3）导线的设计拉断力
导线的设计拉断力=导线最大使用张力（弧垂最低点）×弧垂最低点处的安全系数。
4）导线在挂点的最大张力
导线在挂点的最大张力=导线的设计拉断力÷导线挂点处的安全系数。
注意点
本题是已知每一根导线的最低地点应力计算挂点应力，所以虽然是4分裂导线，但计算时不必乘4，用单导线参数计算即可。
需要提醒的是:题干中已经注明为试验保证拉断力，若为计算拉断力，作答时需要乘以0.95的系数。
计算导线最大悬点张力为多少时，需要放松导线（已知线路的试验保证拉断力）。由DL/T 5582一2020第17页，5.1.15~5.1.16条。
2）导线挂点的安全系数
“5.1.15 导地线在弧垂最低点的设计安全系数不应小于2.5,悬挂点的设计安全系数不应小于2.25。地线的设计安全系数不应小于导线的设计安全系数。”
4）导线在挂点的最大张力
导线在挂点的最大张力=导线的设计拉断力÷导线挂点处的安全系数。
