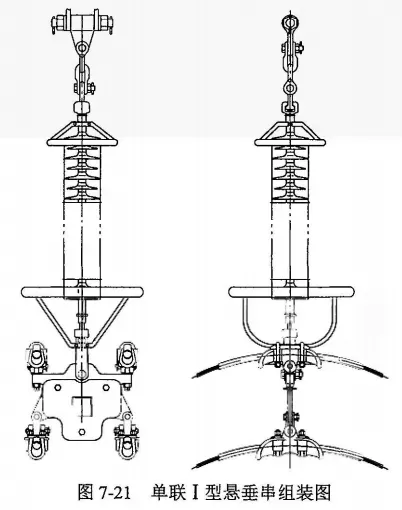

悬垂绝缘子串允许垂直档距（单联悬垂绝缘子串、大风工况）。金具与铁塔连接为1个挂点，1串绝缘子，下方连接两个线夹，每个线夹夹1根导线。连接金具承受的荷载，2根子导线荷载，绝缘子串连接金具及绝缘子破坏强度为100kN；悬垂线夹承受的荷载，1根子导线荷载，悬垂线夹破坏强度为45kN。因为连接金具连接着两个线夹，平分下来一个线夹连接处承受一半。由 DL/T 5582-2020第33页8.0.1条，查得一般线路金具的安全系数为2.5，计算悬垂串最大使用荷载为45/2.5=18(kN)。
7）计算大风工况下允许垂直档距
计算大风工况的综合荷载，求出垂直档距。
注意点：
本题已知悬垂绝缘子串金具强度反算垂直挡距，是一种比较常见的出题形式。本题单联绝缘子连接金具承受的是两根子导线的荷载，线夹承受的是一根子导线的荷载，要比较强度后取小进行计算的过程，不能直接使用较小的45kN计算。如果比较后用强度大的50kN来计算允许的垂直挡距，会得到错误答案D，应该使用较小的金具强度。
本题题目给的子导线最大设计张力45300N，是导线弧垂最低点张力，悬垂绝缘子并不承受水平张力，不能用该数据计算，必须算金具大风工况的综合荷载。
如果按DL/T 5582一2020第8.0.1条绝缘子来选择，绝缘子的强度为100kN，取绝缘子串安全系数2.7，按两根子导线计算，则会得到错误答案B。

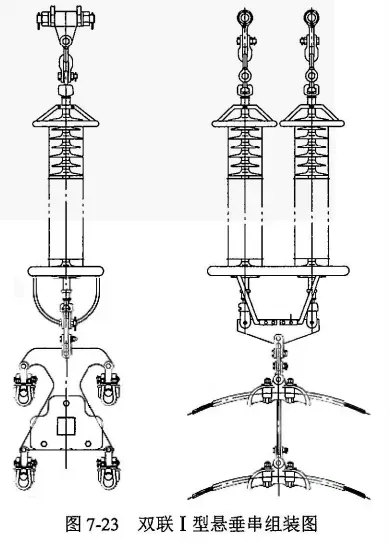

悬垂绝缘子串允许垂直档距（双联悬垂绝缘子串、覆冰工况）4分裂导线，两联绝缘子，每联承受一半的力（2根子导线）。3）计算绝缘子最大使用荷载
由 DL/T 5582-2020第33页8.0.1条，查得一般线路绝缘子的安全系数为2.7。
4）计算垂直档距
计算出覆冰工况的综合荷载，然后求出垂直档距。
V串子串最小垂直档距（V型串子串不受压、最大风工况）老版《线路手册》第296页公式（5-3-1）、297页表5-3-1。当导线最大风偏角等于V形绝缘子串夹角一半，子绝缘子串不受压。导线最大风荷载PH与导线自重荷载Wv的比值，求反正切。导线最大风荷载=导线的水平档距LH×导线单位长度的最大风荷载W4。导线自重荷载=导线的垂直档距LV×导线单位长度自重荷载W1。根据老版《线路手册》第187页式（3-3-19）、（3-3-20）。两控制条件下的电线允许应力值相等时，用公式（3-3-20）。根据规范DL/T 5582-2020第17页，第5.1.15条。根据规范DL/T 5582-2020第143页，第5.1.16条文说明，可知保证拉断力为计算拉断力的95%。根据老版《线路手册》第184页式（3-3-12）。垂直档距会随着应力比载的变化而变化，也就是不同的气象条件垂直档距可能不一样，而水平档距杆塔一旦定位后就不会改变，综合高差系数α也是一个物理参数，杆塔一旦定位就不会改变，这正是垂直档距换算建立等式的原理。各种气象条件下的垂直档距换算属于最基本的计算，应非常熟练的掌握，本题作为一道案例题来考查属于送分题。
本题解答按照线路手册垂直档距公式严格推导，过程稍微繁琐，可以直接使用枫叶垂直档距推导公式可以非常快速的进行换算。
根据老版《线路手册》第187页式（3-3-19）、（3-3-20）。两控制条件下的电线允许应力值相等时，用公式（3-3-20）。根据规范DL/T 5582-2020第17页，第5.1.15条。根据规范DL/T 5582-2020第143页，第5.1.16条文说明，可知保证拉断力为计算拉断力的95%。(2)弧垂计算(共7题):第117~123 题
分子：电线比载γ、档距（两悬挂点间的水平距离）l；分母：电线最低点的水平应力σ0、高差角的余弦cosβ。计算某气象条件下的最大弧垂（各个比载值、导线水平应力、档距）注意点
题干“计算在该气象条件下挡距为400m的最大弧垂为”，意思很明确，就是计算题干描述的气象条件(覆冰)下的最大弧垂。不必进行最大弧垂判别法判断用覆冰工况还是用最高气温工况。就算要判断最大弧垂发生在哪个工况条件也不足，因为不知道最高气温时的应力σ1。
本题小题干给的数据有些是无用的，主要目的在于考查计算最大弧垂处于什么工况使用哪一个荷载，这一点在老版手册《线路手册》第188页进行了详细的描述。
对于定位时用到的对地距离、交叉跨越距离等问题，关心的主要是导线的垂直弧垂，若覆冰时的垂直弧垂大于最高气温时的弧垂，则应在导线覆冰垂直平面上，计算其垂直弧垂，并采用其垂直平面上的g3和σ3。
注意导线截面在最大弧垂公式中，可以直接代自重荷载、导线最低点张力，两者分别等于比载×导线的截面积、应力×导线的截面积，可以约掉导线截面积。档距中央弧垂（两直线塔、挂线点等高、一侧线夹松开、导线向档内偏移、计算最大弧垂、平抛物线）计算跨越档某点处的弧垂（两直线塔、铁塔处高程相同）确定坐标O点，小题干中的距离铁塔150米，坐标O点选在电线悬挂点A。确定坐标O点，小题干中的距离铁塔350米，坐标O点选在电线悬挂点A。老版《线路手册》第180页表3-3-1中各种公式的计算原理，以及计算公式与第181页坐标图之间的对应关系，都要搞清楚，此类问题多数为套公式进行计算，需要注意的是应力计算条件、高差角计算条件、比载计算条件要根据题干要求明确作答。尤其是应力，多数题干应力单位是kN，而计算公式单位为N，需要进行转换，平时练习时应注意标注，做到一次计算成功。
各种弧垂概念及判断见老版《线路手册》第183、188、191、210、601页内容。
确定坐标O点，小题干中的距离铁塔500米，坐标O点选在电线悬挂点A。
