今日主题

防盗门猫眼的广角成像与透镜组合分析 · 小区防盗门猫眼外侧镜片直径约12mm，站在门内离镜5cm观察，能看到门外1.5m处约120°范围的人影；若用纸遮住外侧半个镜面，像变暗但轮廓仍完整。题目可给焦距-20mm的凹透镜和凸透镜目镜，分析光路与视野。

核心知识点

• 凹透镜对光的发散作用

• 凸透镜成像规律与放大观察

• 光的折射与视野范围分析

教育价值

引导学生从家门口常见物品中识别透镜模型，利用光路图解释观察范围、成像特点和亮度变化，提升模型建构、证据推理与安全生活意识。

情景化题型精讲

题目配图

图1：science 物理 20260501 1

【综合题】（较难程度，总分14分）

【情境背景】某小区防盗门猫眼外侧可见镜片直径约12 mm，门内观察者的眼睛离内侧镜片约5 cm。物业维修时拆下同型号猫眼，发现外侧第一片标有焦距-20 mm，是凹透镜；内侧靠近眼睛处是一片凸透镜目镜，中间留有短镜筒。站在门内观察时，能看见门外1.5 m处约120°范围内的人影，但人影较小、正立，边缘有轻微变形。若用不透明纸从外侧遮住镜片的一半，观察到像整体变暗，人的头部、身体轮廓仍完整。若把凹透镜单独取出，对着远处窗框看，窗框像变小；若只保留内侧凸透镜靠近眼睛观察，视野范围明显缩小，且需调整眼睛位置才清楚。见图1。

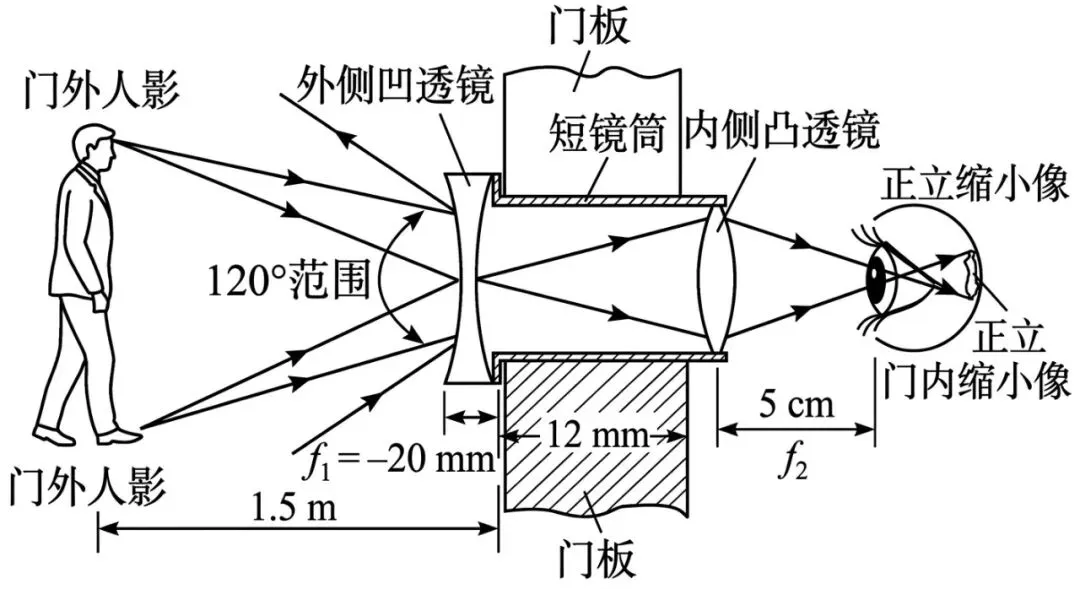

图1展示猫眼的组合透镜结构：门外不同方向的光先经过外侧凹透镜进入短镜筒，再通过靠近眼睛的凸透镜目镜被观察。图中突出大角度入射光、镜筒限制和门内近距离观察的位置关系。

（1）根据情境信息，指出防盗门猫眼中外侧凹透镜、内侧凸透镜分别对应的光学模型；并说明外侧凹透镜为什么有利于扩大门内观察者看到的范围。（4分）

参考答案：

外侧镜片对应凹透镜发散成像模型，能使来自门外较大角度范围的光线经折射后向镜筒内发散，好像来自更靠近镜片、更小的正立虚像；内侧镜片对应凸透镜目镜的放大观察模型，用来帮助眼睛观察前一级形成的较小虚像或中间像。凹透镜先把大范围门外景物压缩到较小角度内，因此有利于形成广角视野。

解析：

解析：从标有焦距-20 mm可判断外侧为凹透镜；从靠近眼睛处有凸透镜目镜可判断内侧承担放大观察作用。凹透镜对入射光有发散作用，门外不同方向来的光线经过凹透镜后可进入较窄镜筒和人眼，相当于把大范围场景压缩成较小、正立的像；凸透镜目镜再让眼睛更容易看清该像。

（2）不用公式计算，结合光的折射、凹透镜发散作用和凸透镜目镜作用，分析猫眼能同时实现'门外约120°广角'和'门内近距离观察'的原因。（5分）

参考答案：

猫眼不是单片放大镜，而是凹透镜与凸透镜组合形成的光学系统。门外较大角度范围内的人影发出的光先到达外侧凹透镜，凹透镜使这些光线发散，形成正立、缩小的像，把原来分散在大角度范围内的信息压缩到镜筒内可通过的光束范围。内侧凸透镜目镜靠近眼睛，相当于把前一级较小的像作为观察对象，使眼睛能在离镜片约5 cm处看清。若只有凸透镜，不能先压缩大视角信息，视野会明显变窄；若只有凹透镜，虽有缩小广角效果，但眼睛直接观察时像小且不便看清。

解析：

解析：第一步识别外侧凹透镜的作用是发散和缩小视角信息；第二步识别内侧凸透镜目镜的作用是帮助近距离观察；第三步把两者串联起来分析。广角来自凹透镜对不同方向光线的重新分配，近距离清楚观察来自凸透镜目镜对前一级像的观察辅助。该题重点是建立'先压缩视野，再放大观察'的模型，而不是代入焦距或距离进行计算。

（3）若厂家准备改进猫眼，有两种方案：方案A增大外侧凹透镜直径但焦距不变；方案B换用发散能力更强的外侧凹透镜但镜片直径不变。请分别预测对视野、亮度、边缘变形的影响，并说明理由。（5分，答案不唯一，言之有理即可）

参考答案：

参考答案：方案A可能使进入猫眼的光线更多，像更亮，也更容易接收来自边缘方向的光线，视野可能略有改善；但若镜筒或内侧目镜限制了光束，视野提升会受限。方案B会增强对光线的发散作用，通常有利于把更大角度的门外信息压缩进镜筒，视野可能增大；但像会更小，边缘光线偏折更明显，边缘变形可能加重，亮度也可能因光线分散而下降。评分要点：能分别讨论视野、亮度、变形三方面；能用凹透镜发散和镜片通光面积解释；能指出实际效果还受镜筒和目镜限制。

解析：

解析：开放推理应抓住两个变量。增大直径主要改变通光面积和可接收光线范围，因此优先影响亮度和边缘光线进入情况；增强发散能力主要改变光线方向和像的压缩程度，因此优先影响视野范围与像的大小。由于猫眼是组合透镜系统，单独改变某一镜片不一定无限改善效果，还会受到镜筒孔径、目镜位置、人眼瞳孔和像差等因素限制。

知识点地图

凹透镜对光的发散作用 → 广角视野的形成 → 凸透镜目镜放大观察 → 遮挡镜面时亮度与完整成像分析

本题知识点之间的逻辑关联，帮助学生建立知识网络

思路拓展

1. 拓展问题1：若把猫眼反过来从门外向门内看，为什么通常很难看清门内情况？可从光路可逆性、视场限制和透镜组合方向进行分析。

2. 拓展问题2：如果夜晚楼道光线很弱，遮住半个外侧镜面后观察效果会怎样变化？请从进入人眼的光通量和人眼分辨能力角度解释。

拓展问题不要求作答，目的是打开思路，培养发散思维

学习建议

1. 画光路图时先从门外物体发出的边缘光线入手，标出光线进入外侧凹透镜后被发散，再进入内侧凸透镜目镜被人眼观察的过程；训练自己用光线是否能进入眼睛来解释为什么猫眼视野大，而不是只背诵凹透镜发散这一结论。

2. 复习凹透镜和凸透镜组合时，要把两片镜片的作用分开表述：凹透镜负责把门外较大角度范围的光线压缩成可进入装置的光束，凸透镜目镜负责把形成的像放大后便于近距离观察；答题时按外侧镜片作用→内侧镜片作用→最终观察效果的顺序组织语言。

3. 针对遮住外侧半个镜面的现象，要用通光量和成像完整性区分解释：遮挡后进入系统的光线减少，所以像变暗；但物体各点仍有部分光线通过未遮挡区域进入眼睛，所以轮廓仍完整。平时可用遮挡凸透镜或小孔观察的实验类比，避免误答成只能看到半个人影。

4. 分析视野范围题时，重点判断边缘光线能否经过透镜组合进入眼睛：把门内眼睛位置、猫眼口径、门外人影位置和约120°视场联系起来，说明广角来自凹透镜对大角度入射光的发散与折射改变光路；遇到无计算要求的三问，应优先写清科学依据和逻辑链条，不要展开焦距公式或放大率计算。

中考趋势分析

近期上海初中物理中考呈现以下趋势：

• 题目形式上，上海中考物理有从单一知识点识记转向真实装置分析的趋势。本题围绕防盗门猫眼设置连续问题，不是直接询问凹透镜成像特点，而是通过观察位置、门外视野、遮挡半个镜面后的现象，引导学生判断光路、成像性质和透镜组合功能。三问均偏向定性推理和文字表达，强调看懂情景、提取信息、解释现象，而不是套用固定题型。

• 知识考查的深度上，本题不再停留于凹透镜对光线有发散作用、成正立缩小虚像等基础结论，而是要求学生把广角视野、缩小成像、目镜观察、光通量变化等知识联系起来。外侧凹透镜扩大可观察范围，门内目镜帮助人眼观察所成的像，遮住半个镜面后像仍完整但变暗，体现了透镜成像中每一部分镜面都能参与形成完整像、遮挡主要影响亮度的思想。

• 知识考查的广度上，命题将几何光学中的光路传播、凹透镜成像、凸透镜观察作用、视野范围、像的完整性与亮暗变化综合在一个生活器件中。学生需要理解猫眼不是单片透镜的简单成像，而是由外侧广角镜片和内侧观察镜片共同实现门内观察门外大范围景物的功能，体现出初中光学知识之间的综合迁移。

• 情景化和应用性方面，题目选取小区防盗门猫眼这一熟悉场景，具有生活经验基础，但问题本质仍指向光学模型。命题趋势是把日常现象转化为科学问题，例如为什么猫眼能看到较大范围、为什么门外的人看不清门内、为什么遮挡部分镜面后轮廓不缺失。这类题目要求学生从器材结构、观察方向和光线传播路径出发作出解释，而不是只背诵结论。

• 能力要求上，本题突出模型建构、光路想象和证据解释能力。学生需要根据外侧镜片直径、观察距离、门外较大视角等信息判断装置追求的是广角观察；根据遮挡实验现象分析亮度与像完整性的关系；根据凹透镜和凸透镜组合说明各镜片的作用。这反映出中考对学生科学表达能力的要求提高，答案需要逻辑清楚、因果明确，不能只写零散关键词。

实际应用

用于分析防盗门猫眼、广角观察镜、倒车辅助广角镜等日常光学装置的设计原理。
