在我们的日常生活中，电就像空气一样不可或缺。然而，当某个宁静的夜晚，家里突然陷入一片漆黑，或者你正准备用微波炉加热晚餐时，伴随着“啪”的一声脆响，空气开关跳闸了——这时候，你是否会感到手足无措？
面对家庭电路故障，许多人的第一反应是求助电工。但实际上，如果你还记得初中物理课本上的知识，就会发现，家庭电路的故障排查并非一门玄学，而是一套严密的逻辑推理游戏。今天，我们就将课本上枯燥的电路图与现实生活打通，带你用物理学霸的视角，重新审视并解决家庭电路的常见故障。
一、 摸清家底：家庭电路的“黄金三剑客”
在开始排查故障之前，我们必须先了解家庭电路的基本构造。家庭电路主要由进户线、电能表、总开关、保险装置（如空气开关、漏电保护器）、插座、用电器和导线组成。其中，最核心的“黄金三剑客”是火线、零线和地线。
- 火线（L）与零线（N）
进户线分为火线和零线。火线与大地之间的电压为220V，而零线在变压器端已经接地，所以零线与大地之间的电压为0V。正常情况下，电流从火线流入，经过用电器，再从零线流出，形成一个完整的闭合回路。 - 地线（E）
地线是家用电器的“生命安全线”。它一端连接大功率或金属外壳用电器的外壳，另一端深埋地下。当电器发生漏电，外壳带电时，地线能迅速将电流导入大地，防止人体触电。
此外，空气开关和漏电保护器是电路的门神。空气开关主要在电路发生短路或过载（总功率过大）时自动断开；而漏电保护器则在检测到火线与零线电流不平衡（即发生漏电）时迅速切断电源。
二、 核心武器：测电笔的正确打开方式
在物理考试和实际排查中，测电笔是我们唯一的“侦察兵”。掌握测电笔的原理，是解决所有电路故障的前提。
测电笔内部包含一个高值电阻和氖管。使用时，手必须接触笔尾的金属体，笔尖接触被测导线。
- 当笔尖接触火线时
电流从火线经过测电笔、人体流入大地，形成回路。由于测电笔内电阻极大，流过人体的电流微乎其微，但足以让氖管发光。 - 当笔尖接触零线时
因为零线与大地之间没有电压差，没有电流流过测电笔，氖管不发光。
排查核心逻辑：氖管发光，说明测试点与火线之间是连通的；氖管不发光，说明测试点与火线之间断开了，或者测试点本身就是零线。
理论必须结合实际。下面我们将初中物理考试中最常出现的几种故障，还原到真实的生活场景中进行深度剖析。

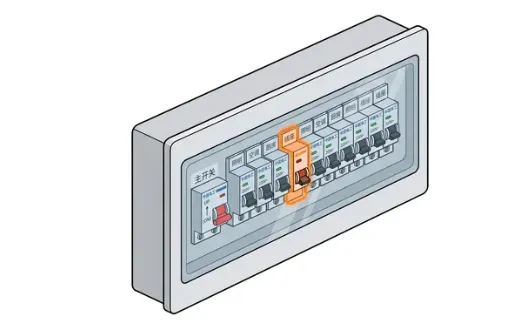

案例一：全屋突然断电，空气开关跳闸
【场景描述】小明家正在开着空调，妈妈又打开了电磁炉准备做饭，突然“啪”的一声，家里所有的电器都停止了工作，总闸（空气开关）跳闸了。
【物理分析】空气开关跳闸通常只有两个原因：短路或总功率过大（过载）。在这个案例中，小明家同时使用了空调和电磁炉两个大功率电器。根据物理公式 I = P/U，家庭电路的电压 U 恒定为 220V，当接入电路的总功率 P 显著增大时，干路中的总电流 I 就会急剧增加。当电流超过了空气开关的额定电流时，为了保护电路不被烧毁，空气开关就会自动断开。
【排查与解决】这种故障最容易解决。拔掉刚刚接入的大功率电器（电磁炉），然后重新合上空气开关即可。如果是短路引起的跳闸（例如插头内部火线与零线直接接触），则需要找到烧焦或损坏的插头进行更换。
案例二：某盏灯突然熄灭，但其他电器正常
【场景描述】晚饭后，客厅的吊灯突然熄灭了，但是电视机仍在正常播放，墙上的插座也能给手机充电。
【物理分析】家庭电路中，所有的用电器和插座都是并联的。并联电路的最大特点是“互不影响”。既然电视机和插座正常，说明干路（进户线到总开关部分）是完好的，故障一定出在客厅吊灯的支路上。既然灯不亮，说明没有电流通过灯丝，发生了断路。
【排查与解决】1. 首先检查灯泡是否烧坏（灯丝断裂），这是最常见的原因，更换灯泡即可。2. 如果灯泡完好，闭合开关，用测电笔测试灯座的两个接线柱。如果两个接线柱都不发光，说明火线在到达灯座之前断了；如果一个发光一个不发光，说明灯座正常，问题可能出在零线上。
案例三：神级考点——测电笔测试两孔均发光
【场景描述】这是一个初中物理最经典的易错题场景：家里的台灯不亮了，小华拔下台灯插头，用测电笔插入墙上两孔插座的左右两个孔，发现测电笔在两个孔里都发光了！
【物理分析】这是一个非常典型的“进户零线断路”故障。正常情况下，插座是“左零右火”，测电笔插入右孔发光，插入左孔不发光。现在左孔（零线孔）也发光了，这意味着插座的零线孔，通过某种途径与火线连通了！在家庭电路中，如果进户线的零线在某处断开了，此时家里只要有任何一个电器的开关是闭合的，火线的电流就会通过这个电器的内部电路，一直传导到整个家庭电路的零线网络上。导致家里所有的零线都带上了 220V 的电压。
【排查与解决】遇到这种情况，千万不要以为是插座坏了去拆插座。此时整个家里的零线都是带电的，极其危险！正确的做法是立刻断开总开关，并联系专业电工检查进户零线或楼道主干线的零线连接情况。
结语：物理不仅是分数，更是生活智慧
通过以上的分析，我们可以看到，初中物理课本上的电路图并非只是为了应付考试而存在的符号。火线与零线的博弈、串联与并联的逻辑、测电笔的闪烁，无一不在向我们揭示着现代生活的底层运行规律。
学习物理，掌握家庭电路的故障排查逻辑，不仅仅是为了在考卷上多拿几分，更是为了在面对突发状况时，能够保持一份理性和从容。当然，最后必须强调的是：安全永远是第一位的。利用物理知识进行逻辑推理和简单排查是我们的生存技能，但涉及到拆卸、接线等实质性维修时，请务必在断电状态下进行，或直接交给持有专业资质的电工师傅。
速记口诀：一长一短一过载
一长（短路） 指火线与零线直接接触，电流“抄近道”形成极大电流。表现为：瞬间跳闸、保险丝熔断，可能伴随爆鸣或烧焦味。这是最危险的故障，必须立即排除。
一短（断路） 指电路在某处断开，电流无法形成回路。表现为：电器不工作，但配电箱无跳闸。可能原因包括导线断开、开关损坏、接头松动等。
一过载（超负荷运行） 指同时使用的电器总功率超过线路安全承载能力。表现为：线路发热、跳闸或保险丝熔断（但非瞬间），通常发生在使用多个大功率电器时。
总结对应关系： • 一长 → 短路（电流“走捷径”） • 一短 → 断路（电路“断了”） • 一过载 → 超负荷（电路“不堪重负”）
下次家里再停电，不妨先在脑海中画个电路图，做一次生活中的“福尔摩斯”吧！
