📐 云南中考数学压轴必考：垂径图
🔥 圆中藏直角三角形 · 垂径一出秒杀一半压轴题
在云南中考数学的圆综合题中，有一个高频且极具“工具感”的图形——垂径图。它不仅是圆的基础性质，更是连接半径、弦长、弦心距、勾股定理的桥梁。
🎯 掌握垂径图 = 掌握圆中一半的计算套路。
📌 一、什么是“垂径图”？
垂径定理：垂直于弦的直径平分这条弦，并且平分弦所对的两条弧。
🧩 核心图形要素
✅ 一条直径（或半径） ✅ 一条被垂直平分的弦 ✅ 一个直角三角形（由半径、半弦、弦心距构成）

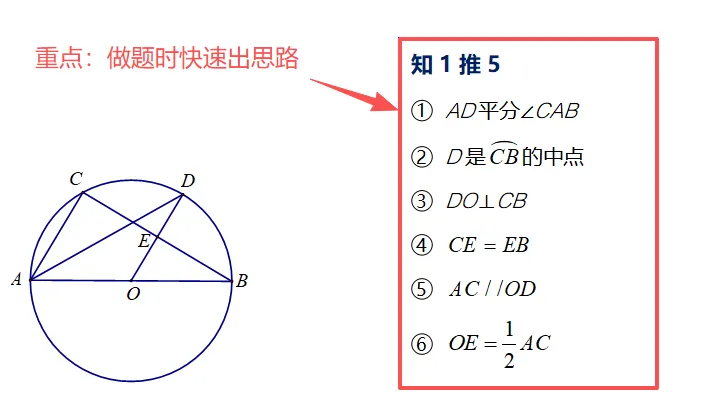

📐 基本结构（建议配图）
中点弧模型🔥🔥🔥托勒密定理💡 做题思路：有垂径→有弧中点→有内接四边形→中点弧模型→托勒密
这样就把之前的中点弧模型和托勒密定理联系起来了。下面我链接了之前讲过的这两种模型，自行点击查看。
📊 二、为什么云南中考年年考？
几乎每道圆的大题，都会在第一步或第二步用到垂径定理构造直角三角形。⚠️ 不画垂径图，寸步难行。
🎯 三、垂径图的三大核心考点
✅ 1. 求半径或弦长
已知弦长和弦心距 → 用勾股定理求半径。已知半径和弦长 → 求弦心距（圆心到弦的距离）。
公式记忆：[ R² = d² + （L/2）² ]其中 (R) 为半径，(d) 为弦心距，(L) 为弦长。
✅ 2. 求角度或弧的度数
垂径定理 → 平分弧 → 弧相等 → 圆周角相等。常与圆心角、圆周角定理结合。
✅ 3. 与切线、相似、三角函数联动
作完垂径图，往往得到直角，可证切线（半径⊥切线）。 出现母子相似三角形（Rt△射影定理）。 在直角三角形中用 sin / cos / tan 求角度或边长。 ✅ 3. 与中点弧、相似、托勒密联动
中点弧模型🔥🔥🔥托勒密定理
🔍 四、一道典型中考压轴题（云南风格）
题目（改编自 2023 云南模拟）：
如图，AB 为 ⊙O 的直径，CD 是弦，且 CD ⊥ AB 于点 E，已知 CE = 4，BE = 2，（1）求 ⊙O 的半径；（2）过点 C 作 ⊙O 的切线交 AB 的延长线于点 F，求 CF 的长。
🧠 解析
（1）求半径
由垂径定理：CE = ED = 4，所以 CD = 8。设半径 ( R = OA = OB = OC )。在 Rt△OCE 中：[ OC² = OE² + CE² ][ R² = (R - 2)² + 4² ][ R² = R² - 4R + 4 + 16 ]
✅ 半径 = 5。
（2）求切线长 CF
连接 OC，则 OC ⊥ CF（切线性质）。在 Rt△OCF 中，OC = 5，需要 OF。由（1）知 OE = R - 2 = 3。
方法（三角法）：cos∠COE = OE / OC = 3/5。在 Rt△OCF 中，OC / OF = cos∠COF = 3/5 → 5 / OF = 3/5 → OF = 25/3。∴ CF = √(OF² - OC²) = √((625/9) - 25) = √(400/9) = 20/3。
✅ CF = 20/3。
此解法将垂径图的直角与切线的直角完美串联。
⚡ 五、垂径图的“三步解题法”
📢 口诀：见垂径，连半径，勾股方程快一半。
⚠️ 六、避坑指南（学生最容易错的点）
❌ 误把弦心距当作弦长的一半❌ 忘记“垂径”必须过圆心（不是任意垂线）❌ 在非直径的半径上使用垂径定理（必须是直径或半径所在的直线）❌ 只算半弦，忘了还原整条弦
📚 七、备考建议（云南中考冲刺）
- 每天画一遍“垂径图”
：半径、半弦、弦心距，三者关系烂熟于心。 - 整理近 5 年云南真题
：把每一道圆综合题中的垂径图圈出来，重做一遍。 - 与勾股、相似、三角、切线结合训练
：垂径图很少单独考，一定是“垂径 + 某工具”。 - 压轴题第一问通常是求半径
：用垂径图建立方程，拿下第一问就有信心。

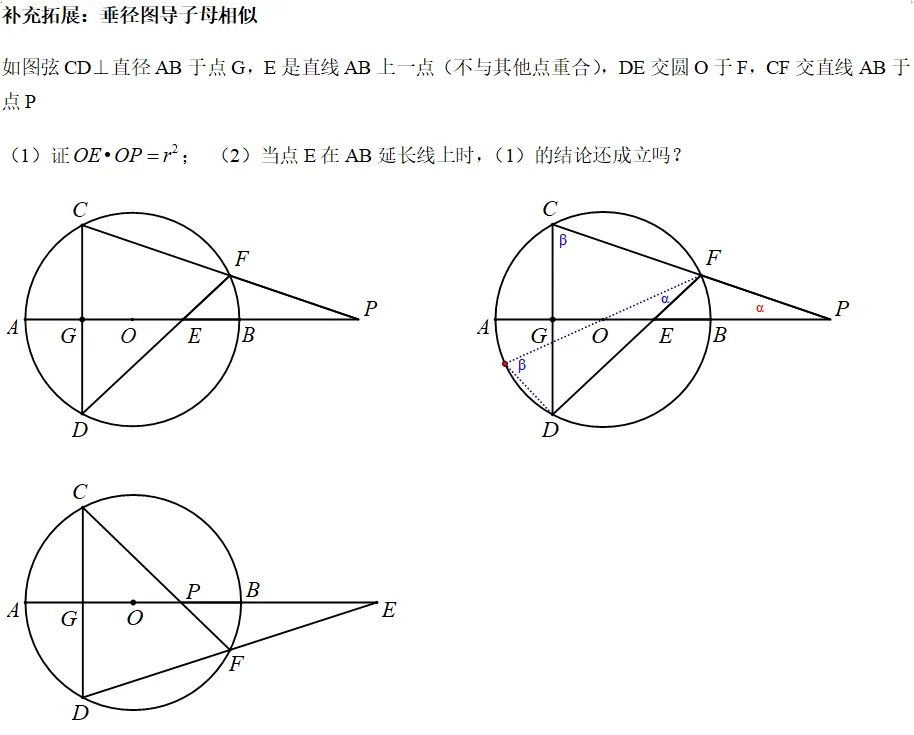

💬 作业：留一道变式题目，感兴趣的同学可以挑战一下
💬 作业：留一道变式题目，感兴趣的同学可以挑战一下
💬 写在最后
垂径图，是圆中的“小勾股”，也是中考压轴的“敲门砖”。不要把它当成一个孤立定理，而要当成一种条件反射——一看到弦和垂直，立刻画直角三角形，列方程。
