一、核心知识点解析
电路分析技巧
画图法：复杂电路先标节点，再简化成串联/并联。
短路判断：导线直接连用电器两端即为短路。
等效电阻：串联总电阻＞任一电阻，并联总电阻＜任一电阻。
欧姆定律应用
动态电路：滑变阻值变化→总电阻变化→电流变化→分压变化。
比例问题：串联电路中U₁/U₂=R₁/R₂，并联电路中I₁/I₂=R₂/R₁。
电功与电功率
单位换算：1kW·h=3.6×10⁶J，1W=1J/s。
额定与实际：P额=U额²/R，实际功率随电压变化。
焦耳定律：Q=I²Rt（纯电阻电路中Q=W）。
实验关键点
伏安法测电阻：多次测量取平均值减小误差。
测小灯泡功率：不能求平均值（功率随电压变化）。
控制变量法：探究电流与电压/电阻关系时，保持另一量不变。
二、解题方法总结
选择题：
排除法：排除明显错误选项（如单位错误、概念混淆）。
特殊值法：代入R=10Ω、U=6V等简单数值验证。
计算题：
步骤：画电路图→标已知量→选公式→代入计算→检查单位。
陷阱：注意串联/并联的电流电压分配，避免混淆R总与分电阻。
实验题：
仪器使用：电流表串联、电压表并联，量程选择“试触法”。
故障分析：电流表无示数→断路；电压表无示数→被测电路短路。
三、思维导图
电学核心
├─ 基础概念
│ ├─ 电流：电荷定向移动（单位：A）
│ ├─ 电压：电势差（单位：V）
│ └─ 电阻：R=ρL/S（单位：Ω）
├─ 电路规律
│ ├─ 串联：I总=I₁=I₂，U总=U₁+U₂，R总=R₁+R₂
│ └─ 并联：U总=U₁=U₂，I总=I₁+I₂，1/R总=1/R₁+1/R₂
├─ 欧姆定律
│ ├─ 应用：已知任意两量求第三量
│ └─ 图像：I-U图过原点，斜率=1/R
├─ 电功与功率
│ ├─ 电功：W=Pt（电能表转数N=kW·h×3600r/kW·h）
│ └─ 电功率：P=UI（电热器P=U²/R，电动机P总=P热+P机）
└─ 安全用电
├─ 触电：火线→人体→大地形成回路
└─ 防火：保险丝用铅锑合金，熔点低
四、诗歌：《电路行吟》
电流如河正负奔，电子逆流悄无声。电源擎灯引前路，导线连珠织乾坤。
串联一线同呼吸，电流不变电压分。电阻相加如叠嶂，总路迢迢阻千钧。
并联枝开各争春，电压齐平电流分。电阻倒和似并轨，支路通途任驰骋。
欧姆定律掌中轻，I随U舞R为枰。滑变左移阻渐瘦，电流骤涨灯愈明。
电功如粮计日积，W=UIt藏玄机。千瓦时转焦耳数，三十六万记心堤。
电功率是疾风翼，P=UI破云低。纯阻生热焦耳律，I²Rt燃星火稀。
家庭电路温情织，二百二十伏并联枝。保险熔断护家宅，地线牵魂防雷击。
实验台上探真理，伏安法测电阻谜。多次测量求平均，误差如尘尽拂去。
小灯功率随压变，额定实际两重天。莫求平均误歧路，瞬时辉煌亦灿然。
触电危途须谨记，单线入地双线缠。安全三十六伏界，莫越雷池半步前。
电路如诗绘经纬，逻辑为骨韵为魂。勤学善思明物理，电光火石照乾坤。

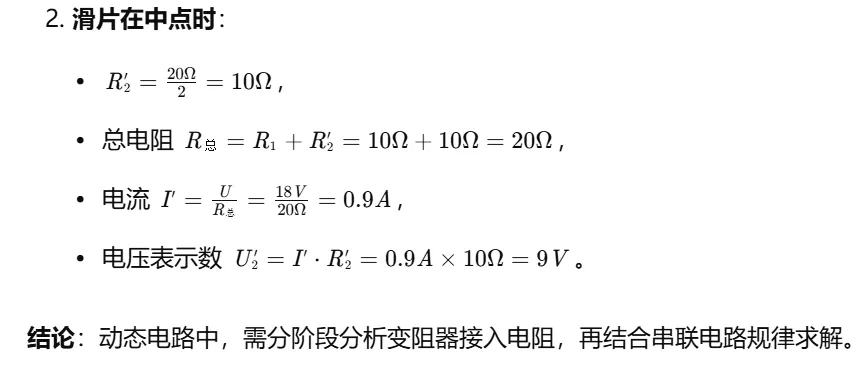

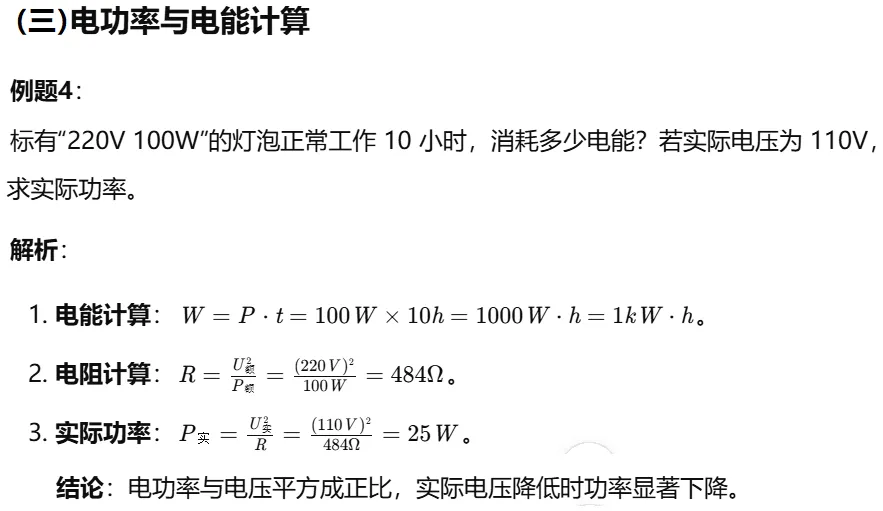

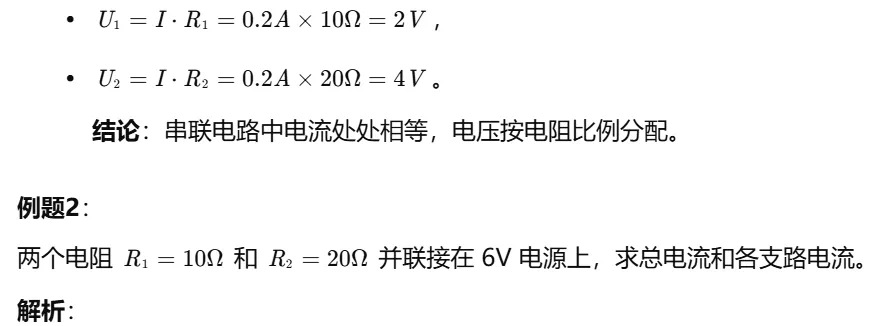

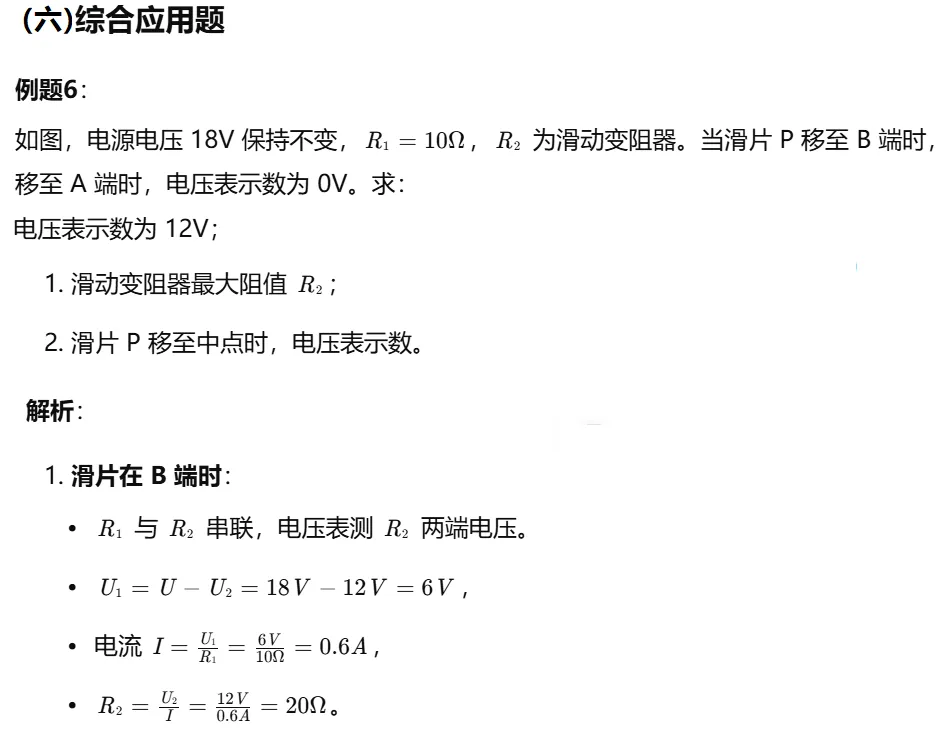

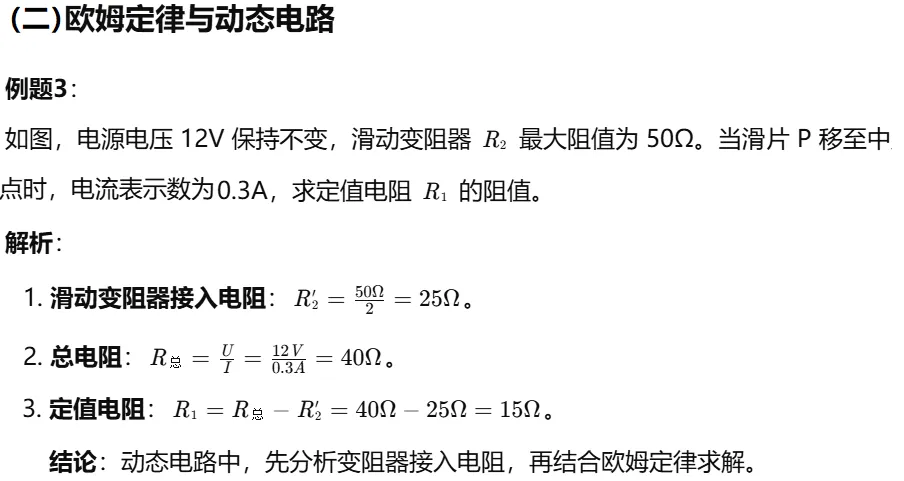

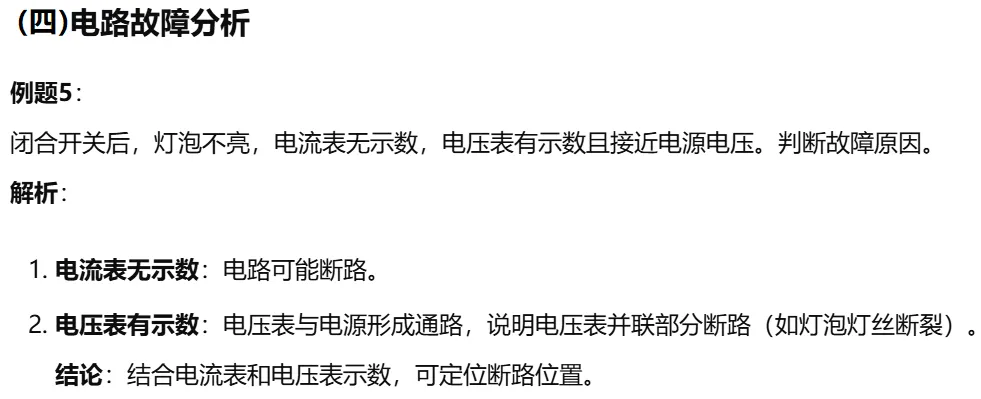

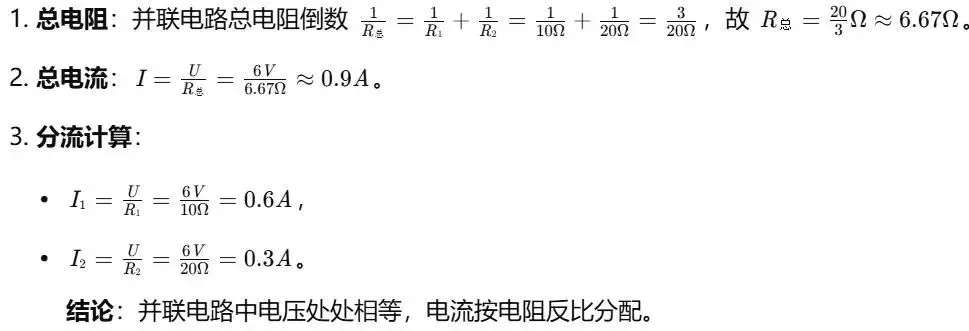

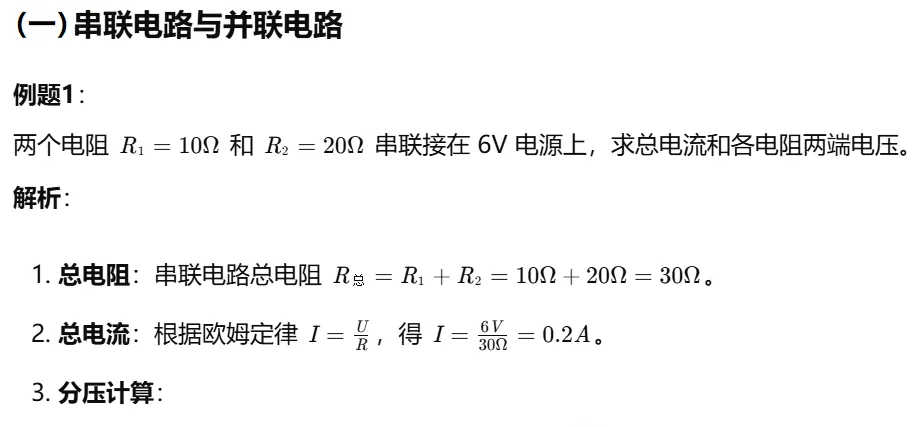

五、典型例题：
