电磁继电器相关

【雾里看花】

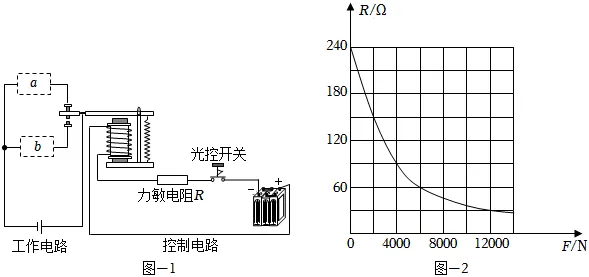

如图-1是物理创新小组设计的“闯红灯违规模拟记录器”，控制电路电源电压为6V，电磁继电器线圈电阻为10Ω，R为力敏电阻，其阻值大小随压力F的变化关系如图-2所示。当光控开关接收到绿光时断开，工作电路中指示灯亮，电控照相机不工作，当光控开关接收到红光时自动闭合，且当力敏电阻受到车的压力增大到一定数值，控制电路中电流等于或大于0.06A时，电控照相机开始拍照，g取10N/kg。下列说法中不正确的是（　　）

A. a处是指示灯，b处是电控照相机

B. 当控制电路中电流等于0.06A时闯红灯的车的质量为400kg

C. 当质量为1200kg的车闯红灯时，控制电路消耗的总功率为0.9W

D. 若使质量较小的车闯红灯也能被拍下，可以适当减小控制电路的电源电压

【温故知新】

认识电磁继电器及其应用

电磁继电器：低电压弱电流控制高电压强电流的装置，实质为开关。

电磁铁：带有铁芯的通电螺线管，磁性与线圈匝数和电流大小有关。（题目中线圈匝数一般固定）

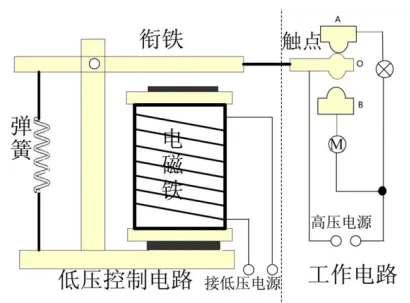

电磁铁位于低压电路中，当低压电路中电流较小，电磁铁磁性较弱，衔铁被左侧弹簧牵引，动触点O与静触点A接触（此时灯泡发光，电动机不工作）；当电路中电流增大到一定值，电磁铁磁性增强，拥有足够磁性的电磁铁可以吸引衔铁，使动触点O与静触点B接触，从而改变高压电路的工作情况（此时灯泡熄灭，电动机开始工作）。

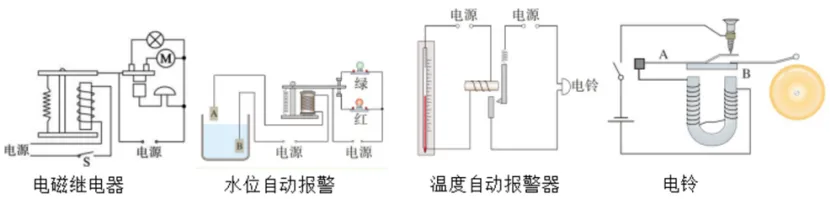

以下是一些电磁继电器的应用，你能说清楚每个电路的工作原理吗？

【抽丝剥茧】

逐句拆解，教你如何读题，理解题意。

如图-1是物理创新小组设计的“闯红灯违规模拟记录器”（交代物理情境），

控制电路电源电压为6V，电磁继电器线圈电阻为10Ω（此电路需考虑线圈电阻，莫要忘记），R为力敏电阻，其阻值大小随压力F的变化关系如图-2所示（迅速观察图2，并联想压力为什么增大？当有汽车经过时，力敏电阻受到压力的作用，电阻逐渐变小，会导致电路中电流如何呢？对，电流增大，电磁铁磁性逐渐增强，当磁性足够，衔铁被吸下来，会使b电路工作，b工作时要完成什么任务呢？继续看）。

当光控开关接收到绿光时断开，工作电路中指示灯亮（看图1，此时控制电路不工作，电磁铁无磁性，工作电路a工作，指示灯亮，则a处为指示灯电路），

电控照相机不工作（很明显电控照相机在b处），

当光控开关接收到红光时自动闭合，且当力敏电阻受到车的压力增大到一定数值，控制电路中电流等于或大于0.06A时（是否感受到知识的闭环，当电流过大时，工作电路由于衔铁的位置，而发生了改变），

电控照相机开始拍照（此时，回过头来，重新梳理一遍，当绿灯时，电控照相机不会拍照，你拍闯红灯的，现在绿灯，不工作，所以控制电路无磁性，a处指示灯工作；当红灯时，光控开关闭合，此时有车闯红灯时，力敏电阻受到压力后电阻变小，控制电路电流增大，当电流大于等于0.06A时，衔铁被吸下，电控照相机开始拍照；默默口算了一下，当拍照时，控制电路电压6V，此时控制电路总电阻为100Ω，而线圈电阻为10Ω，故力敏电阻此时为90Ω，查图2可知，车辆对力敏电阻的压力为4000N），g取10N/kg。下列说法中不正确的是（　　）

A. a处是指示灯，b处是电控照相机 （由上读题分析可知，A正确）

B. 当控制电路中电流等于0.06A时闯红灯的车的质量为400kg （同上，认真读题，答案自然而然就出来了，车子对力敏电阻压力为4000N，可知车子质量为400kg，B也正确）

C. 当质量为1200kg的车闯红灯时，控制电路消耗的总功率为0.9W（当车质量为1200kg，对地压力为12000N，查图2可知，此时力敏电阻为30Ω，控制电路中总电阻为线圈电阻与力敏电阻之和为40Ω，电路中电流为0.15A，控制电路中总功率为0.9W，可知C正确）

D. 若使质量较小的车闯红灯也能被拍下，可以适当减小控制电路的电源电压（质量较小的车对地压力小，力敏电阻阻值大，使得电路中电流减小，而想要电控相机拍照，必须增大电流，所以，需要增大电源电压。）（思考：部分习题会在控制电路中安排定值电阻（或滑动变阻器），如果控制电路电源电压不变，想要在质量较小的车闯红灯也能被拍下，应适当增大还是减小定值电阻阻值呢？）

【固本培元】

电磁继电器综合题核心解题思路

认真逐句分析题目，理清每句所表达的意思，以及隐藏的意思。

2 理清逻辑

临界电流固定，控制电路电源电压不变时，控制电路总电阻不变，当敏电阻增大时（如减小车的质量）不改变电源电压情况下，应减小定值电阻才能保证总电阻不变。（这时候，质量较小的车闯红灯也会触发临界电流从而电磁铁磁性足够强，电子照相机工作。）

4 逐项分析

根据题意，逐项分析，去除掉简单易分析的选项，针对计算类的根据所学电学知识，进行计算，分析。

【尔等试我宝剑锋利否】【吾剑也未尝不利】

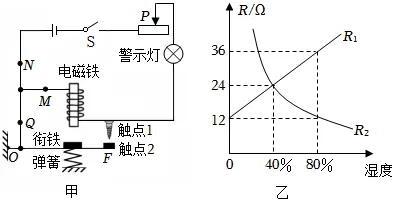

我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒OF绕O点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合：开关S，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化的关系图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（　　）

A．应选R1作为该电路的湿敏电阻

B．在M、N、Q三处位置中，湿敏电阻应安装在Q处

C．小于设定值时，湿度越小警示灯越亮

D．向左移动滑片P，可使警示灯在较小湿度下实现闪烁

做完再去对答案哈，看看你学会分析了没有！
