UDS 协议分析及模拟测试

前言

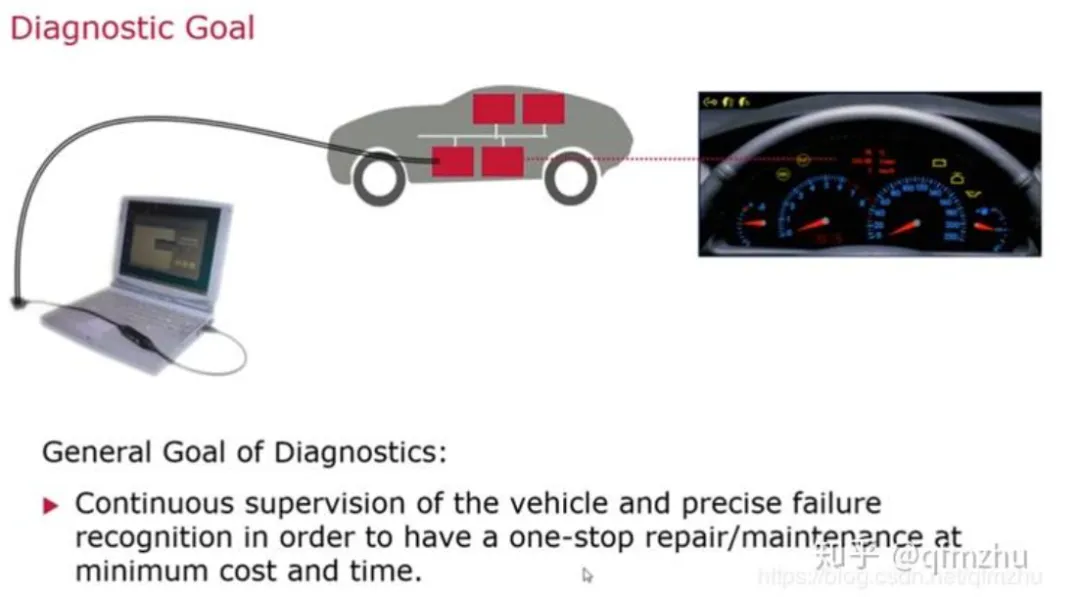

车辆诊断目的是为了快速判断车辆或某个控制器的故障及故障原因，以此进行维修。

常见的诊断协议有 ISO 14230，ISO 15031，ISO 15765，我们熟悉的 ISO 14229 就是 UDS 协议，在协议里定义了诊断请求，诊断响应的报文格式，以及 ECU 怎样处理诊断请求报文，以及诊断服务的应用。

一、UDS 诊断方法

大多数 ECU 都装有自诊系统 (OBD),能够及时发现传感器、执行器、ECU 和通信网络产生的电力故障。

当 OBD 检测到故障时，会生成相应故障码信息，并点亮故障灯。此外，把诊断仪插入 OBD 接口即可以和 OBD 系统进行通信，从而获取故障码和相关信号流等数据，实现快速定位故障源和故障类型。

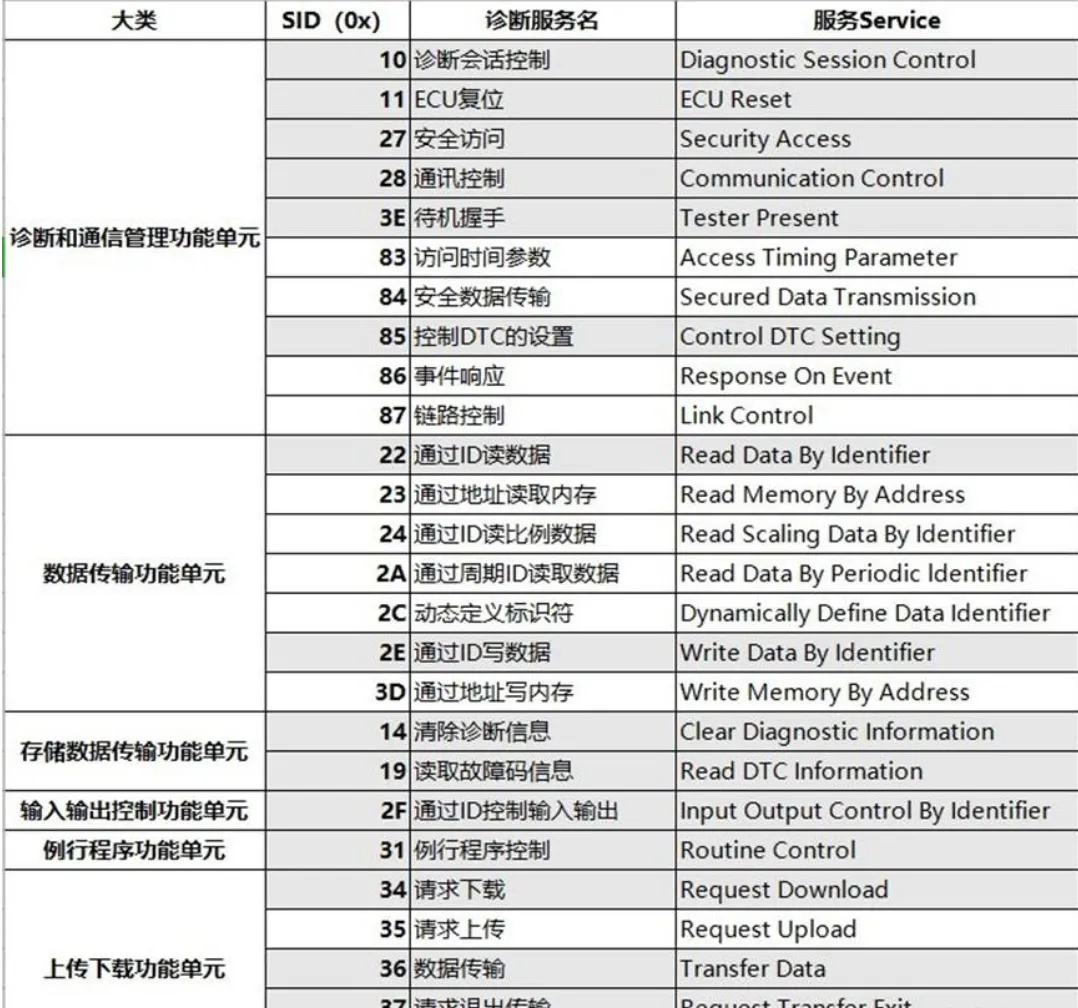

表 1 UDS 诊断服务类型

这里先把我们称为客户端，OBD 称为服务端。

也就是我们使用诊断仪向 ECU 发送请求信息，等待 ECU 回复同意或拒绝。

这两种反馈称为正响应和负响应。

UDS 服务请求消息和服务响应消息都以报文的形式呈现。

UDS 明确定义了服务请求报文的基本格式为“SID+其他参数”，正响应报文的基本格式为“[SID+0x40]+其他参数“，负响应报文的格式为"0x7F+其他参数"。

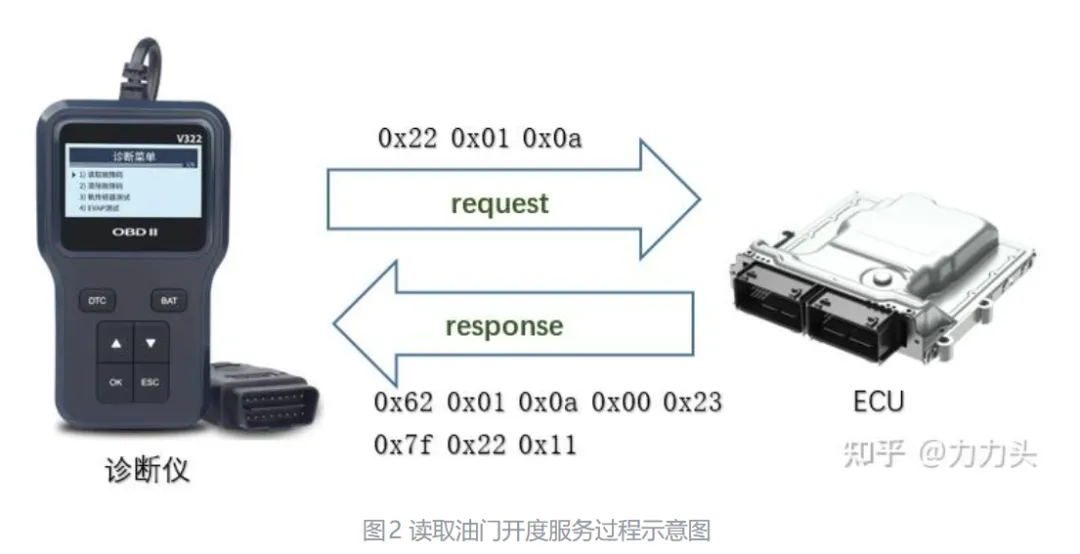

上图我们得知，我们使用诊断仪向 ECU 发送请求报文”0x22 0x01 0x0a“,该报文中的第一个数据”0x22“表示当前请求的服务为 SID 为 22 的”通过 ID 读数据“服务。该报文中的”0x01 0x0a“表示要读的数据的 ID 为”010a“,其含义为油门开度，由汽车生产商指定。

如果 OBD 给出了正响应，则发送报文”0x62 0x01 0x0a 0x00 0x23“,该报文的第一个数据值为”0x62“是 0x22 加上 0x40 的结果，后面第二、三个数据为请求报文中指定的 ID 值”0x01 0x0a“,第四、五个数据”0x00 0x23“,为当前油门开度值”0x23(十进制为35)“，表示当前发动机油门开度为 35%。

如果 OBD 给出了负响应，则发送报文”0x7f 0x22 0x11“,该报文第一个数据值为”0x7f“，表示拒绝服务，第二个数据为被拒绝的服务的 SID 值”0x22“，第三个数据为被拒绝原因，该值由 UDS 定义，”0x11“表示当前服务不支持。

UDS 协议定义了所有服务的报文格式和数据含义(见ISO 14229-1),诊断仪和 OBD 都必须遵循该协议，才能正确完成各种诊断服务。参照 ISO 网络通信体系，该部分协议称 UDS 应用层协议。

二、UDS 传输方法

诊断仪和 OBD 生成的 UDS 报文需通过通信网络进行传输。但汽车 ECU 普遍使用 CAN 总线进行数据通信，因此 UDS 报文必须加载到 CAN 帧中才能发送。

但是每个 CAN 帧的最大传输数据量只有 8 个字节，而 UDS 报文的数据量是根据服务内容进行变化的。

最小的 UDS 报文有 2 个字节，大的 UDS 报文往往超过8字节。

所以超过 8 字节的 UDS 报文需多个 CAN 帧才能完成传输。为了保证报文传输的有效性和可靠性，需定义 UDS 报文在 CAN 总线上的传输协议(ISO-15765-2),其一般称为 UDS 的网络层或传输层协议。

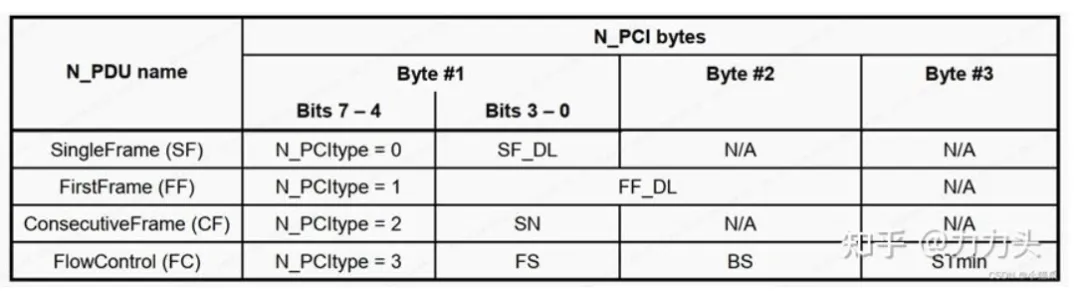

UDS 定义了四种类型的 CAN 帧来传输 UDS 报文，分别单帧(Single Frame,SF)、首帧(Firsst Frame,FF)、连续帧(Consecutive Frame,CF)和流控帧(Flow Control,FC)。

每种 CAN 帧都占用第一个字节的高 4 位来存放帧类型数据。

单帧的第一个字节低 4 位存放了该帧传输的报文数据量，剩余字节存放 UDS 报文数据，有空余则填充为 0 作为对齐。

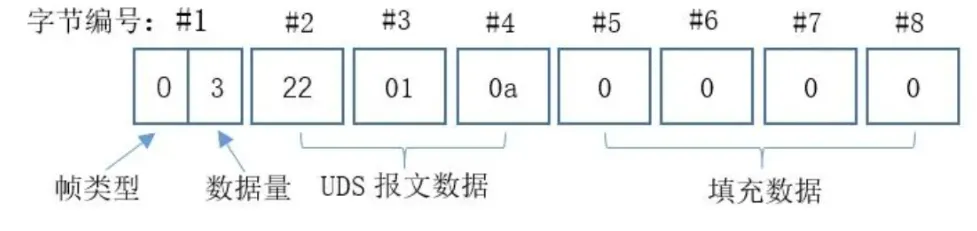

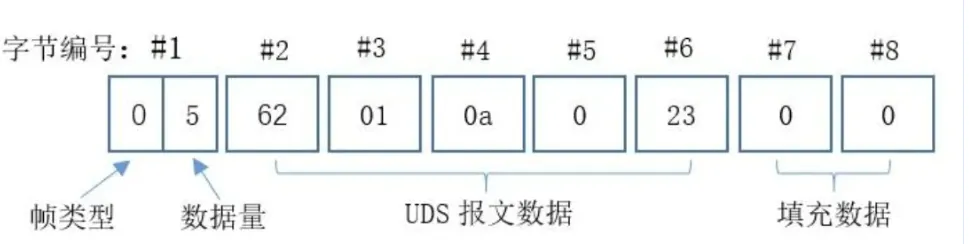

以图 2 中传输的请求报文"0x22 0x01 0x0a"和正响应报文"0x62 0x01 0xa 0x0 0x23"为例，其单帧数据区的内容如图 3 所示：

请求响应报文单帧。

正响应报文单帧。

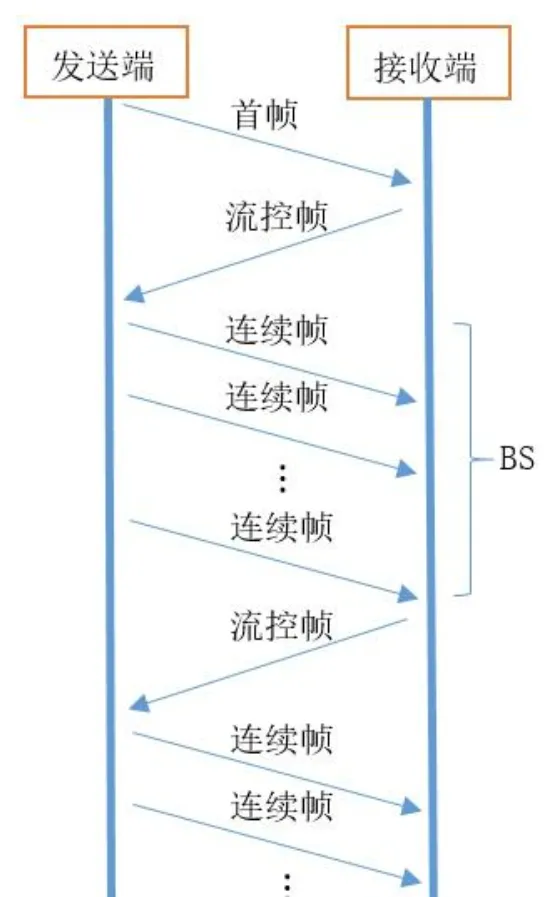

能看到，单帧最多可传 7 个字节 UDS 报文，当要发送的报文的数据量大于7个字节时，就需要使用首帧、连续帧和流控帧了，机制如图 4 所示。

这里就是发送端将 UDS 报文写入首帧，首帧第一个字节低 4 位和第二个字节带着传输 UDS 报文总量，其余放数据。

接收端收到首端后回复流控帧，流控帧为了控制后续发送报文的速率。

发送端收到流控帧后把 UDS 报文其余数据填入连续帧，并标记顺序发出，以此来判断 UDS报文是否传输完。

流控帧的第一个字节的低 4 位存放 FlowStatus(FS)值。该值为 0 表示可以继续发送后续连续帧；如为 1 表示暂停发送后续连续帧；如为 2 表示接收端已经溢出。

流控帧的第二个字节存放 BlockSize(BS值)，该值如果为 0 表示接收端后续将不会再发送流控帧，发送端直接发送余下的所有连续帧；如果为 01-0xff 之间的某个值，表示发送端在连续发送了该值数量的连续帧个数后，需要等待接收方再次发送流控帧。

流控帧的第三个字节存放 Stmin 值，该值为两个连续帧传输的时间间隔，单位 ms。流控帧的剩余字节存放填充数据。

连续帧的第一个字节低 4 位存放连续帧的序号 SN 值。第一个连续帧的序号为 1，后续连续帧序号依次加 1，知道 0xf 后，后续连续帧的 SN 值从 0 开始依次加 1。

1、传输案例

以传输 17 位 VIN 码为例：

(1)、诊断仪向 ECU 发出”0x22 0xf1 0x90“ 的 UDS 报文，请求读取车辆 VIN 码；

(2)、ECU 收到请求后回复正响应报文”0x62 0xf1 0x90 0x57 0x30 0x4c 0x30 0x30 0x30 0x30 0x34 0x33 0x4d 0x42 0x35 0x34 0x31 0x33 0x32 0x36“，共 20 个字节的数据量。

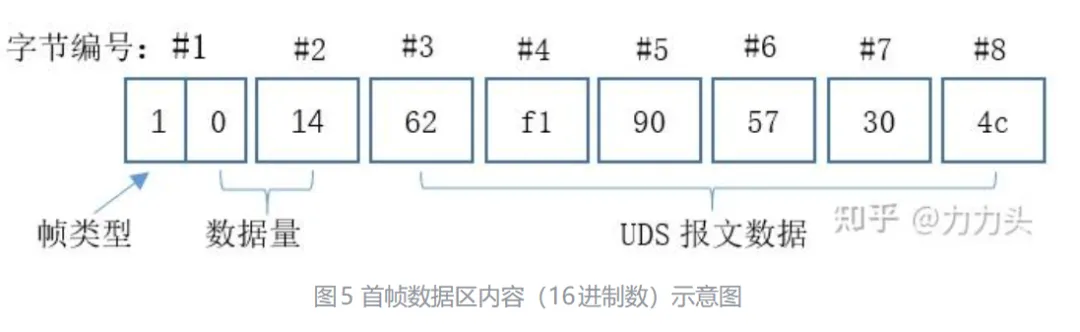

因此 ECU 先发出首帧，其数据区内容为图 5 所示：

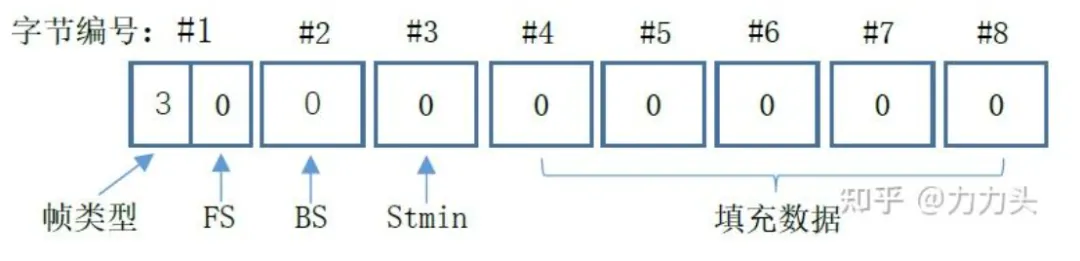

(3)、诊断仪收到首帧后，向 ECU 回复流控帧，其数据区内容为如图 6 所示：

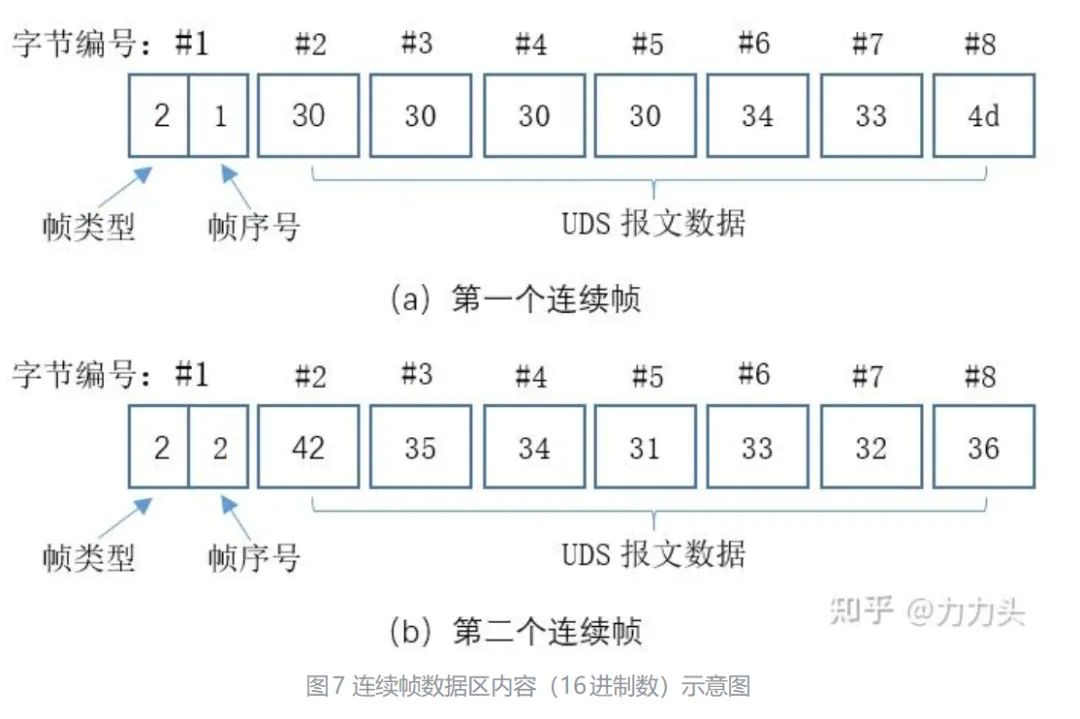

(4)、ECU 收到流控帧后，会依次发送剩余 2 个连续帧，其数据区内容为如图 7 所示：

三、UDS 时间管理

UDS 在传输的过程中，可能会遇到因网络故障或节点故障导致的通信延迟或终端的情况，因此 UDS 定义了通信时间管理基址来保证其工作的时效性，并基于设定的时间参数实现。

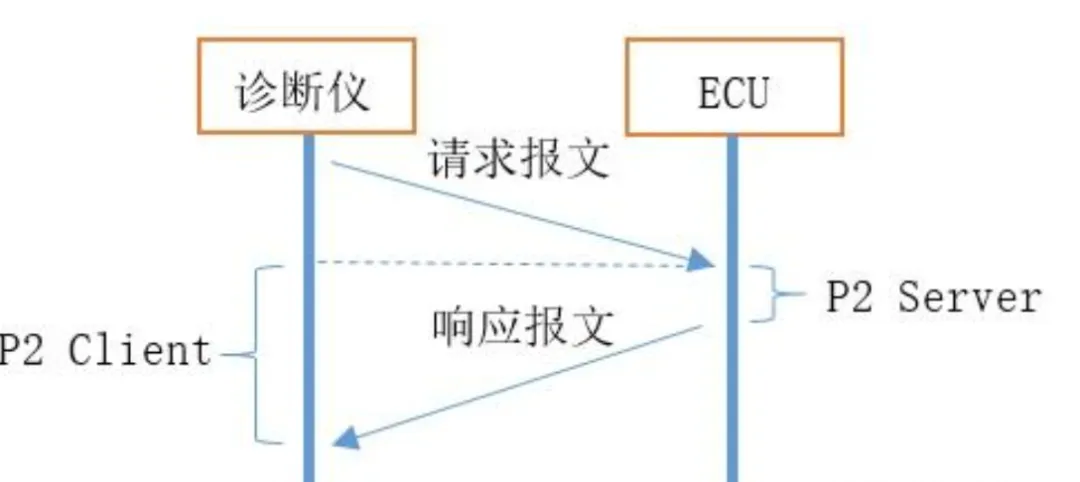

(1)、UDS 应用层时间参数

P2 Client：诊断仪成功发送请求报文后，接收到 ECU 响应报文的时间间隔

P2 Server：ECU 接收到诊断报文请求后，发出回复想要报文的时间间隔

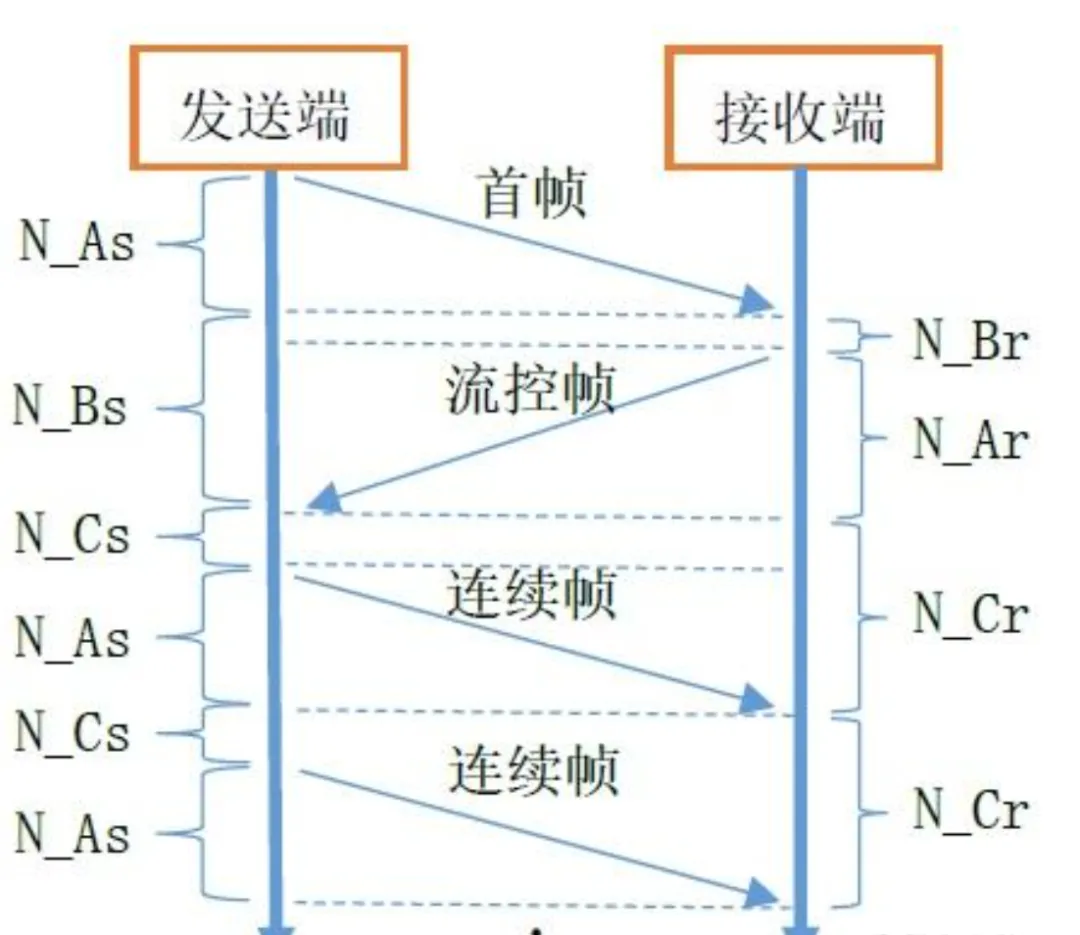

(2)、UDS 网络层时间参数

N_As：发送端发送一帧所需的时间

N_Ar：接收端发送一帧所需的时间

N_Bs：发送端等待成功接收流控帧的时间间隔，超时则发送端接收流控帧失败

N_Br：接收端等待发送流控帧的时间间隔，超时则接收端流控帧发送失败

N_Cs：发送端等待发送一连续帧的时间间隔，Stmin

N_Cr：接收端等待成功接收一连续帧的时间间隔，超时则接收失败

UDS 协议明确给出了各个时间参数的取值范围，具体取值可以根据网络环境、节点速率和诊断应用需求进行调整。

四、仿真实验

首先我们先模拟搭建一个 ECU。

import can
import time

# 1. 初始化虚拟总线，起名叫vcan0 'vcan0'
bus = can.interface.Bus('vcan0', bustype='socketcan')
print("  [ECU] 模拟器已上线，正在监控总线...")

while True:
    # 2. 持续接收总线上的报文
    msg = bus.recv()
    if msg is None: continue

    data = msg.data
    # 这里的 data 是一个字节数组，比如 [0x02, 0x10, 0x01, ...]

    # --- 逻辑 A：处理单帧 (Single Frame) ---
    # UDS规定：第一个字节的高4位是 0，代表单帧
    if (data[0] & 0xF0) == 0x00:
        length = data[0] & 0x0F
        sid = data[1]
        print(f"📩 [ECU] 收到单帧请求! 长度:{length}, 服务ID:{hex(sid)}")

        # 如果是 10 01 (进入默认会话)
        if sid == 0x10 and data[2] == 0x01:
            # 回复 Positive Response: [长度, SID+0x40, 子功能, ...]
            # 0x10 + 0x40 = 0x50
            resp = can.Message(arbitration_id=0x7E8, data=[0x02, 0x50, 0x01, 0,0,0,0,0], is_extended_id=False)
            bus.send(resp)
            print("✅ [ECU] 已回复: 50 01 (OK)")

    # --- 逻辑 B：处理首帧 (First Frame) - 准备多帧传输 ---
    # UDS规定：第一个字节高4位是 1，代表后面还有很多货
    elif (data[0] & 0xF0) == 0x10:
        total_len = ((data[0] & 0x0F) << 8) | data[1]
        print(f"📦 [ECU] 警告！收到首帧。对方要传 {total_len} 字节。发送流控帧(FC)...")

        # 按照 CSDN 文章说的，我们要回 30 (流控帧)
        # 30 00 00: 3代表流控，后面00代表不限速
        fc = can.Message(arbitration_id=0x7E8, data=[0x30, 0x00, 0x00, 0,0,0,0,0], is_extended_id=False)
        bus.send(fc)

    # --- 逻辑 C：接收连续帧 (Consecutive Frame) ---
    # 第一个字节高4位是 2
    elif (data[0] & 0xF0) == 0x20:
        sn = data[0] & 0x0F # 序号 1, 2, 3...
        print(f"🧩 [ECU] 收到连续帧 SN:{sn} | 内容:{list(data[1:])}")

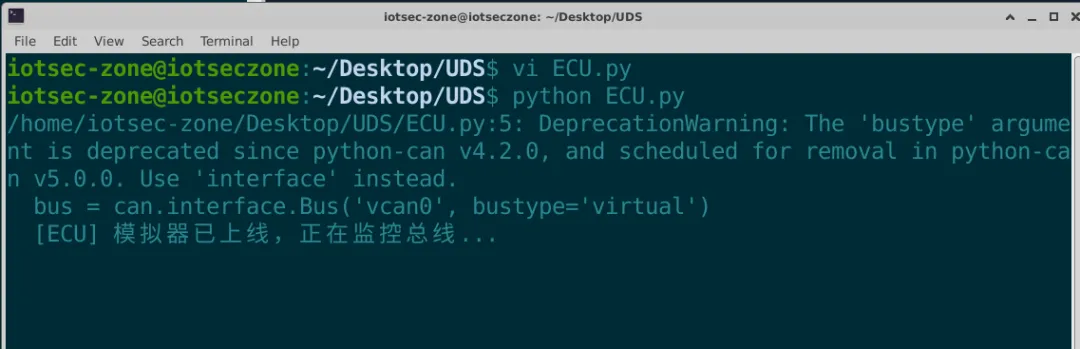

我们先模拟一个 ECU，然后我们向其发送报文。

单帧

import can

# 连接到同一条总线 vcan0
# 忽略那个警告，咱们按新版本写法：interface='virtual'
bus = can.interface.Bus('vcan0', interface='socketcan')

print("🚀 [Tester] 已就绪，发送单帧指令 (10 01)...")

# 构造 UDS 单帧：[长度02, 服务10, 子功能01, 后面补0]
msg = can.Message(arbitration_id=0x7E0,
                  data=[0x02, 0x10, 0x01, 0, 0, 0, 0, 0],
                  is_extended_id=False)

bus.send(msg)

# 等待 ECU 回复
reply = bus.recv(timeout=1.0)
if reply:
    print(f" [Tester] 抓到响应报文: {list(reply.data)}")
else:
    print(" [Tester] 没收到回复，检查 ECU 脚本是否在运行。")

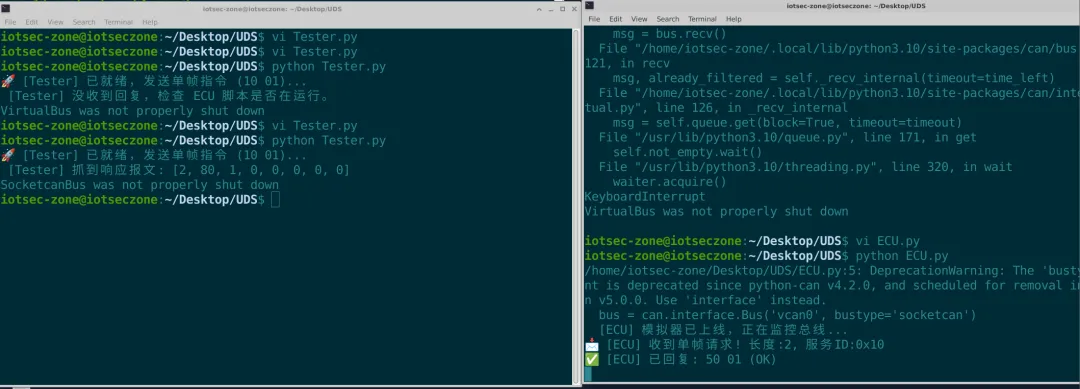

此处为单帧测试结果，Linux 的 CAN 通信用的是 socketcan。

多种帧

import can

bus = can.interface.Bus('vcan0', interface='socketcan')
print("[ECU] 多帧适配版已上线...")

while True:
    msg = bus.recv()
    if not msg: continue

    # --- A. 单帧处理 (之前通的) ---
    if (msg.data[0] & 0xF0) == 0x00:
        print(f"📩 [ECU] 收到单帧: {msg.data.hex(' ')}")
        bus.send(can.Message(arbitration_id=0x7E8, data=[0x02, 0x50, 0x01, 0,0,0,0,0], is_extended_id=False))

    # --- B. 首帧处理 (First Frame) ---
    elif (msg.data[0] & 0xF0) == 0x10:
        total_len = ((msg.data[0] & 0x0F) << 8) | msg.data[1]
        print(f"📦 [ECU] 收到首帧! 总长度: {total_len} 字节。正在回流控帧...")
        # 发送流控帧 (Flow Control)
        fc = can.Message(arbitration_id=0x7E8, data=[0x30, 0x00, 0x00, 0,0,0,0,0], is_extended_id=False)
        bus.send(fc)

    # --- C. 连续帧处理 (Consecutive Frame) ---
    elif (msg.data[0] & 0xF0) == 0x20:
        sn = msg.data[0] & 0x0F
        print(f"🧩 [ECU] 收到连续帧 SN:{sn} | 内容: {msg.data[1:].hex(' ')}")

新版的ECU。

import can
import time

bus = can.interface.Bus('vcan0', interface='socketcan')

# 模拟我们要发送的 20 字节数据
# 2E F1 90 是 UDS 的 'Write Data by Identifier'
data_to_send = [0x2E, 0xF1, 0x90, 0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88, 0x99, 0xAA, 0xBB, 0xCC, 0xDD, 0xEE, 0xFF, 0x00, 0x11]

# 1. 发送首帧 (First Frame)
# 10 14: 1代表首帧, 014代表20字节长度
ff = [0x10, 0x14] + data_to_send[0:6]
bus.send(can.Message(arbitration_id=0x7E0, data=ff, is_extended_id=False))
print(f"🚀 [Tester] 已发首帧: {bytes(ff).hex(' ')}")

# 2. 接收流控帧
msg = bus.recv(timeout=1.0)
if msg and (msg.data[0] & 0xF0) == 0x30:
    print("🚦 [Tester] 收到流控帧，开始传送后续数据...")

    # 3. 发送第一路连续帧 (SN=1)
    cf1 = [0x21] + data_to_send[6:13]
    bus.send(can.Message(arbitration_id=0x7E0, data=cf1, is_extended_id=False))
    print(f"🚚 [Tester] 发送 CF SN:1")

    time.sleep(0.05) # 模拟帧间延迟

    # 4. 发送第二路连续帧 (SN=2)
    cf2 = [0x22] + data_to_send[13:20]
    bus.send(can.Message(arbitration_id=0x7E0, data=cf2, is_extended_id=False))
    print(f"🚚 [Tester] 发送 CF SN:2")

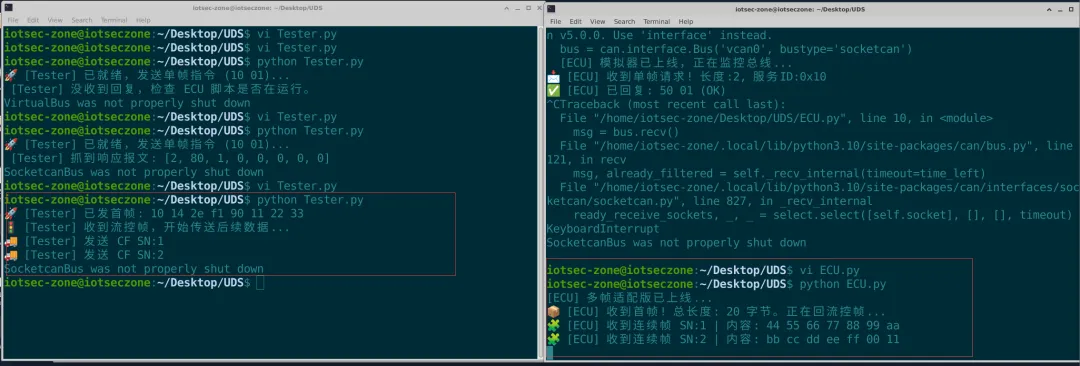

我们将发送的数据。

发送完毕。

ECU门禁版

现代的汽车安全漏洞中，0x27是最核心的：

如果想修改里程要过0x27。

想刷写恶意固件，也要过0x27。

想开车锁依然要过0x27。

所以我们现在复现一下截获种子->本地逆向算法->构造伪造响应的攻击链路。

import can
import random

# 绑定 vcan0
bus = can.interface.Bus('vcan0', interface='socketcan')
print("🛡️  [ECU] 安全门禁版已上线。状态：锁定中 🔒")

current_seed = 0

while True:
    msg = bus.recv()
    if not msg: continue
    data = msg.data

    # 1. 识别 27 服务 (安全访问)
    if len(data) >= 3 and data[1] == 0x27:

        # --- 子服务 01: 请求种子 (Request Seed) ---
        if data[2] == 0x01:
            current_seed = random.randint(0x10, 0xFE)
            print(f"🔑 [ECU] 收到种子请求。生成种子: {hex(current_seed)}")
            # 回复: [长度03, 响应67, 子服务01, 种子]
            resp = can.Message(arbitration_id=0x7E8, data=[0x03, 0x67, 0x01, current_seed, 0,0,0,0], is_extended_id=False)
            bus.send(resp)

        # --- 子服务 02: 发送密钥 (Send Key) ---
        elif data[2] == 0x02:
            received_key = data[3] # 关键：从第4个字节取Key
            # 计算公式: (Seed ^ 0x55) + 0x22
            expected_key = ((current_seed ^ 0x55) + 0x22) & 0xFF

            if received_key == expected_key:
                print(f"🔓 [ECU] Key 正确 ({hex(received_key)})！权限已开启！")
                # 回复: [长度02, 响应67, 子服务02]
                bus.send(can.Message(arbitration_id=0x7E8, data=[0x02, 0x67, 0x02, 0,0,0,0,0], is_extended_id=False))
            else:
                print(f"❌ [ECU] Key 错误！收到:{hex(received_key)}, 期待:{hex(expected_key)}")
                # 回复 NRC 35: Key Invalid
                bus.send(can.Message(arbitration_id=0x7E8, data=[0x03, 0x7F, 0x27, 0x35, 0,0,0,0], is_extended_id=False))

我们这里给 ECU 上一个门禁。

import can
import time

bus = can.interface.Bus('vcan0', interface='socketcan')

# 第一步：请求种子
print("📡 [Tester] 正在请求种子 (27 01)...")
bus.send(can.Message(arbitration_id=0x7E0, data=[0x02, 0x27, 0x01, 0,0,0,0,0], is_extended_id=False))

# 第二步：接收并计算
msg = bus.recv(timeout=1.0)
if msg and msg.data[1] == 0x67 and msg.data[2] == 0x01:
    seed = msg.data[3]
    print(f"👀 [Tester] 截获种子: {hex(seed)}")

    # 核心算法
    key = ((seed ^ 0x55) + 0x22) & 0xFF
    print(f"🧠 [Tester] 算出密钥: {hex(key)}")
    time.sleep(0.1)

    # 第三步：回传 Key
    # 数据包：[长度03, 服务27, 子服务02, 密钥值]
    print("⚡ [Tester] 发射密钥尝试解锁...")
    bus.send(can.Message(arbitration_id=0x7E0, data=[0x03, 0x27, 0x02, key, 0,0,0,0], is_extended_id=False))

    # 第四步：确认结果
    res = bus.recv(timeout=1.0)
    if res and res.data[1] == 0x67 and res.data[2] == 0x02:
        print("🏆 [Tester] 恭喜！破解成功，ECU 已解锁！")
    else:
        print("💀 [Tester] 失败。请检查 ECU 输出的 NRC 错误码。")

我们将测试的脚本

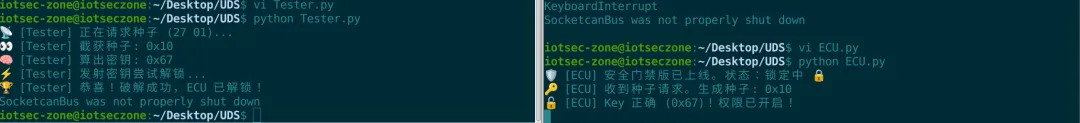

破解成功。
