【每日一题•中考专栏】电路设计

壹  真题再现

（2025•湖北）9.某款家用蒸汽洗地机设计为：开关S₁控制电机M₁和M₂同时工作，实现洗地和污水回收；开关S₂单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒，开关S₃断开整个电路。下列电路图符合设计要求的是（　　）

思路点拨：S₁控制M₁和M₂，则S₁、M₁、M₂串联，或S₁在M₁、M₂并联的干路上；S₂单独控制电阻R，则R与两个电动机并联，S₂在R支路上；S₃断开整个电路，则S₃在整个电路干路上。

【答案】D

贰 举一反三

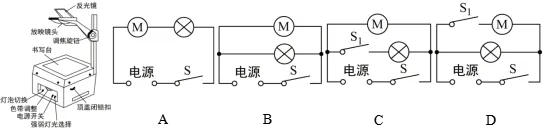

1.（干路开关）投影仪如图，它的光源是强光灯泡，发光时必须用风扇给它降温。设计投影仪电路的要求是：带动风扇的电动机先启动后灯泡才可以发光，电动机未启动，灯泡不可以发光．下图中符合设计要求的是（　　）

思路点拨：电动机先启动后灯泡发光，AB图中电动机和灯泡同时启动，故不符合题意；D图中先启动灯泡，不符合题意。

【答案】C

2.（支路开关）放学时，校门口车辆较多，为提示过马路的学生和车辆，科技小组设计了一款带电铃的红绿灯，要求绿灯（L₁）亮时，电铃不响；红灯（L₂）亮时，电铃发出响声，警示过往学生及车辆。下列设计符合要求的是（　）

思路点拨：由题意知，L₁、L₂单独工作，因此是并联的；L₁亮时电铃不响，L₂亮时电铃响，说明电铃与L₂串联在一条支路上。

【答案】B

3.（干路开关）奶奶年纪大了记性不好，出门总忘带钥匙，为此，小明给奶奶家安装了指纹锁。先用手触摸指纹锁的感应区域，开关S₁闭合，指示灯L亮起；再按下手指，当指纹与系统设置的指纹匹配时，开关S₂闭合，电动机M启动，开锁成功。指示灯L没亮时，指纹即使匹配电动机M也不启动。符合要求的是（）

思路点拨：先触摸感应区，S₁闭合、L亮，再指纹匹配时，S₂闭合、M启动，即L、M并联；L不亮时，即便指纹匹配M也不启动，说明L亮是M启动的前提条件之一，即S₁控制L和整个电路总通断，在干路。

【答案】B

叁 学法指导

1. 电路设计核心原则

① 明确用电器连接方式：独立工作、互不影响为并联；同时工作、相互影响为串联。

② 明确开关控制作用：控制整个电路为干路开关；只控制某个用电器为支路开关；多个开关独立控制同一用电器，开关需并联。

③ 家庭电路补充：用电器两端电压等于家庭电路电压（220V），开关应接在火线和用电器之间。

2. 电路设计解题步骤

① 分析题意，确定每个用电器的工作条件和相互关系；

② 确定每个开关的控制对象，区分干路开关和支路开关；

③ 画出初步电路图，检查用电器连接方式和开关位置是否符合要求；

④ 验证电路功能，确保所有设计要求都能实现。

3. 常见电路设计类型

②单个开关控制多个用电器：开关与所有用电器串联（如图B）或各用电器并联，开关在干路上（如图C）。

③多开关分控多个用电器：用电器并联，各支路对应单独开关，干路可设总开关（如图D）；

④多开关共控同一用电器：开关并联，共同控制一条支路的用电器（如图E）。
