中考物理力学作图专辑

四季读书网 4 0

中考物理力学作图专辑 第1张

力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图;一般是作力的示意图或杠杆示意图,以及滑轮组的绕线方式。
这种作图题应当注意首先弄清题目的具体要求:若作力,要明确是物体受到的力(具体哪个力)还是对别的物体施加的力,要画准力的三要素(大小、方向、作用点):①力的作用点必须画在受力的物体上;②力臂一定得过支点;③杠杆所受力的作用点一定要画在杠杆上。
中考物理力学作图专辑 第2张
中考物理力学作图专辑 第3张
中考物理力学作图专辑 第4张

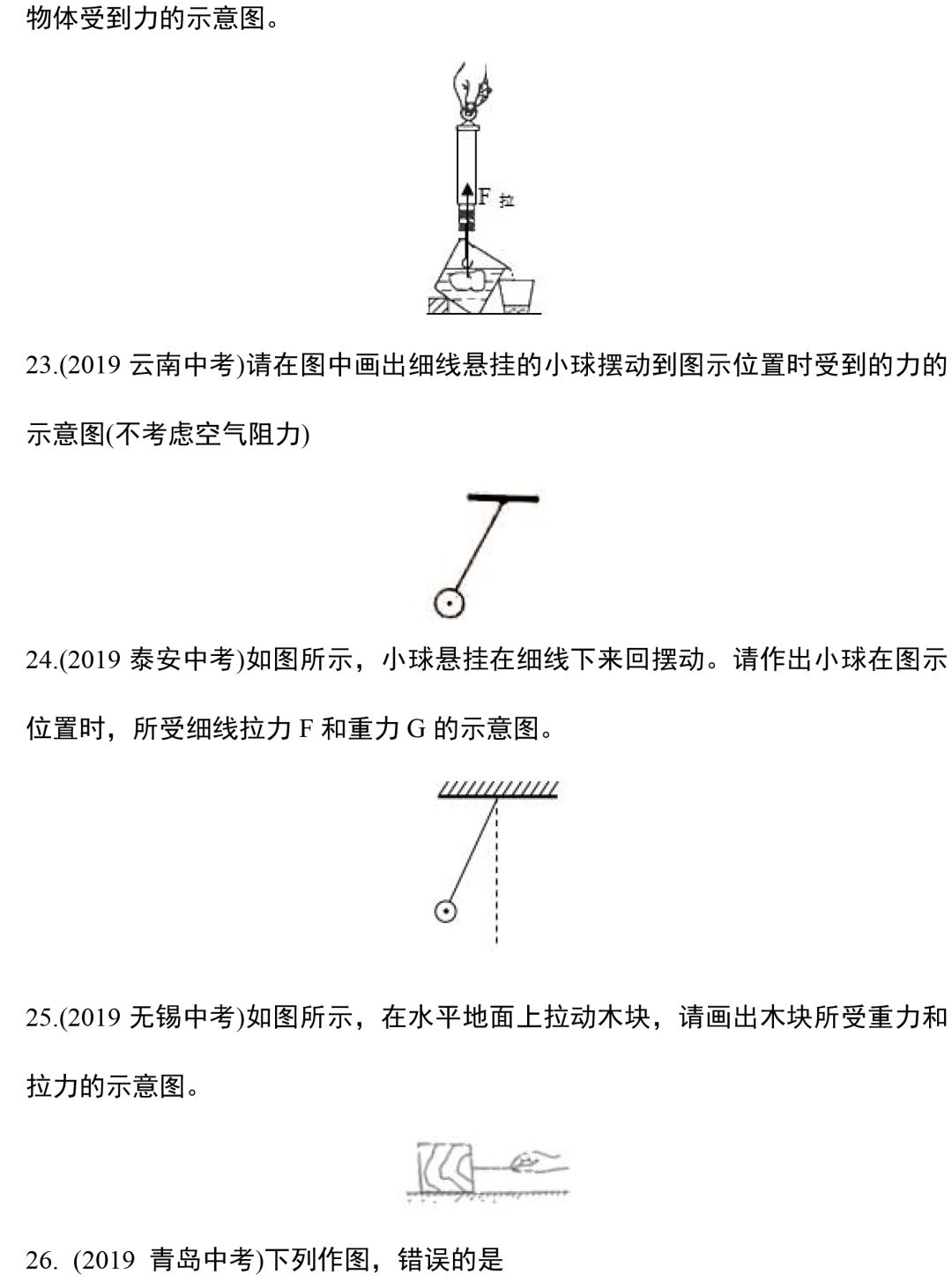

中考物理力学作图专辑 第5张
中考物理力学作图专辑 第6张
中考物理力学作图专辑 第7张
中考物理力学作图专辑 第8张
中考物理力学作图专辑 第9张
中考物理力学作图专辑 第10张

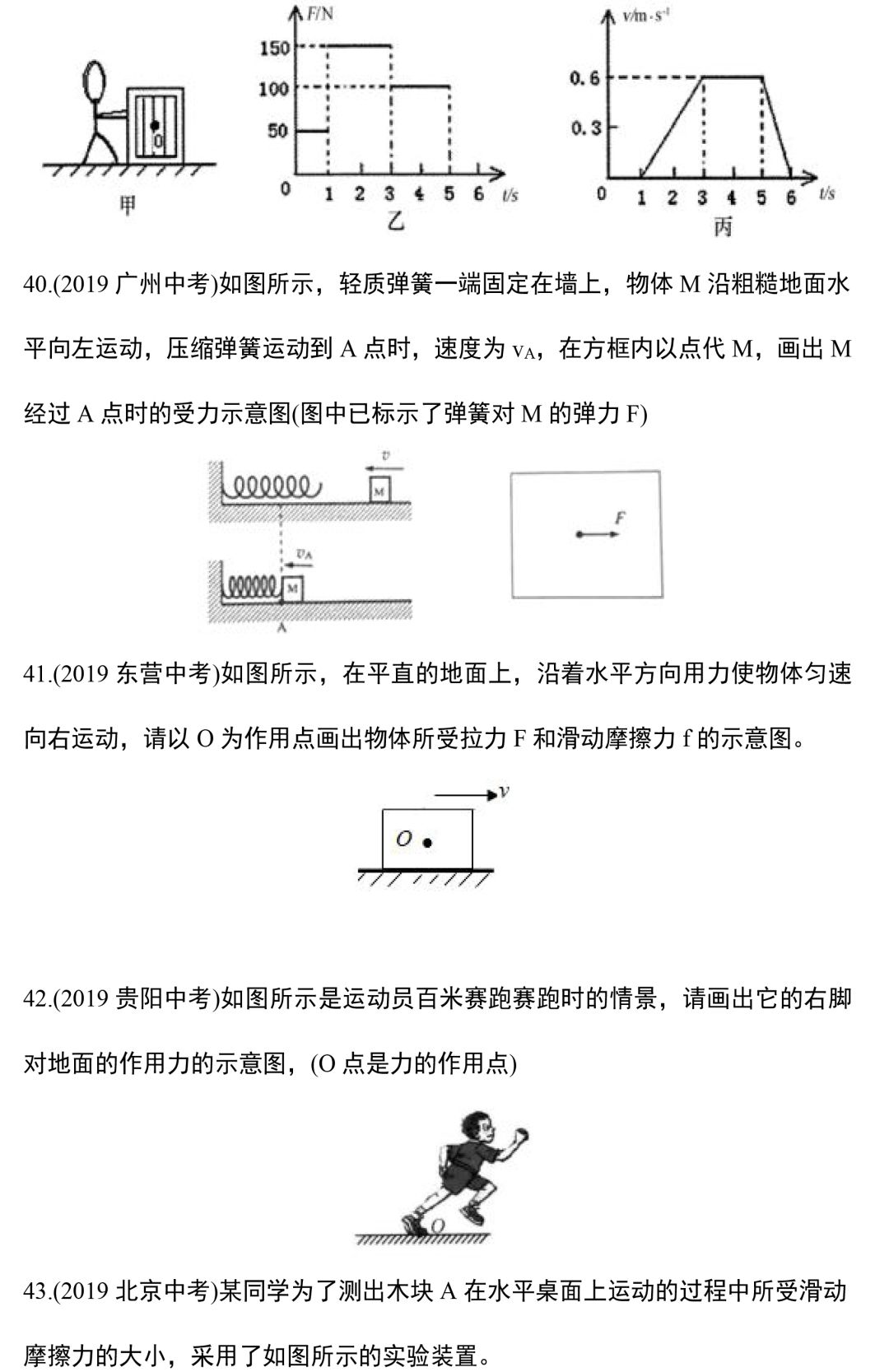

中考物理力学作图专辑 第11张
中考物理力学作图专辑 第12张
中考物理力学作图专辑 第13张

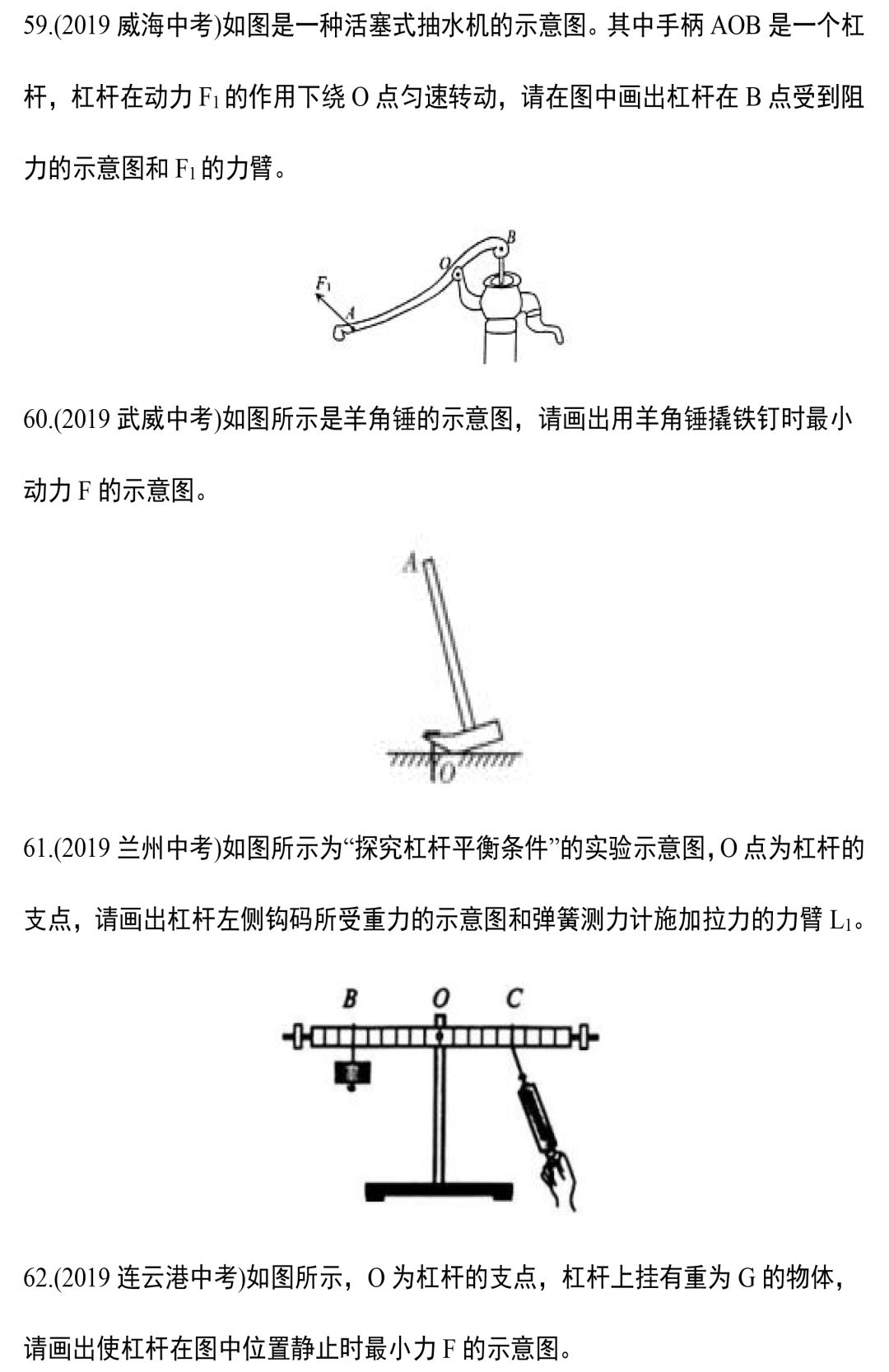

中考物理力学作图专辑 第14张
中考物理力学作图专辑 第15张
中考物理力学作图专辑 第16张
中考物理力学作图专辑 第17张
中考物理力学作图专辑 第18张
中考物理力学作图专辑 第19张
中考物理力学作图专辑 第20张
中考物理力学作图专辑 第21张
中考物理力学作图专辑 第22张
中考物理力学作图专辑 第23张
中考物理力学作图专辑 第24张
中考物理力学作图专辑 第25张
中考物理力学作图专辑 第26张
中考物理力学作图专辑 第27张
中考物理力学作图专辑 第28张
中考物理力学作图专辑 第29张
中考物理力学作图专辑 第30张

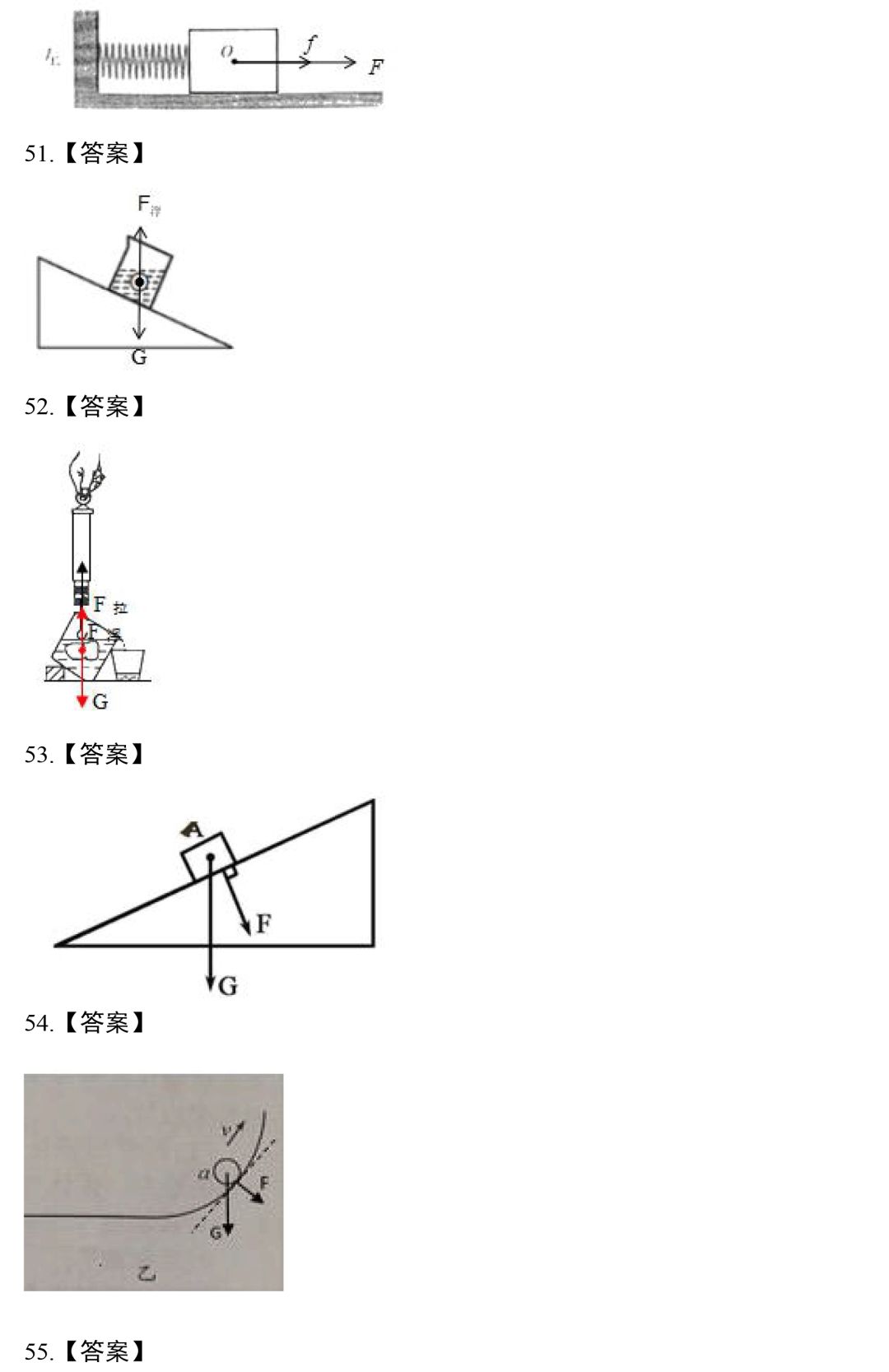

中考物理力学作图专辑 第31张
中考物理力学作图专辑 第32张

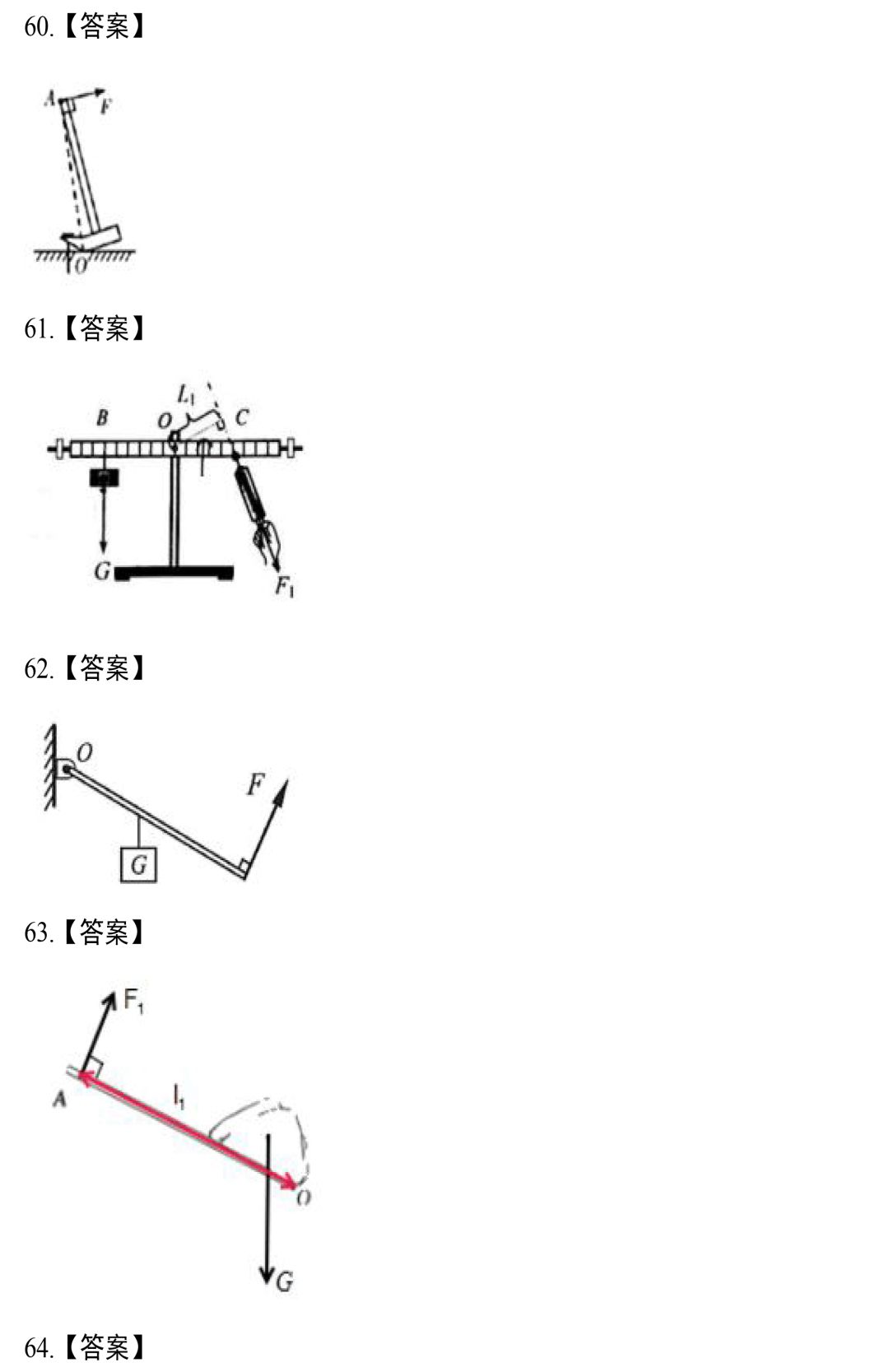

中考物理力学作图专辑 第33张
中考物理力学作图专辑 第34张

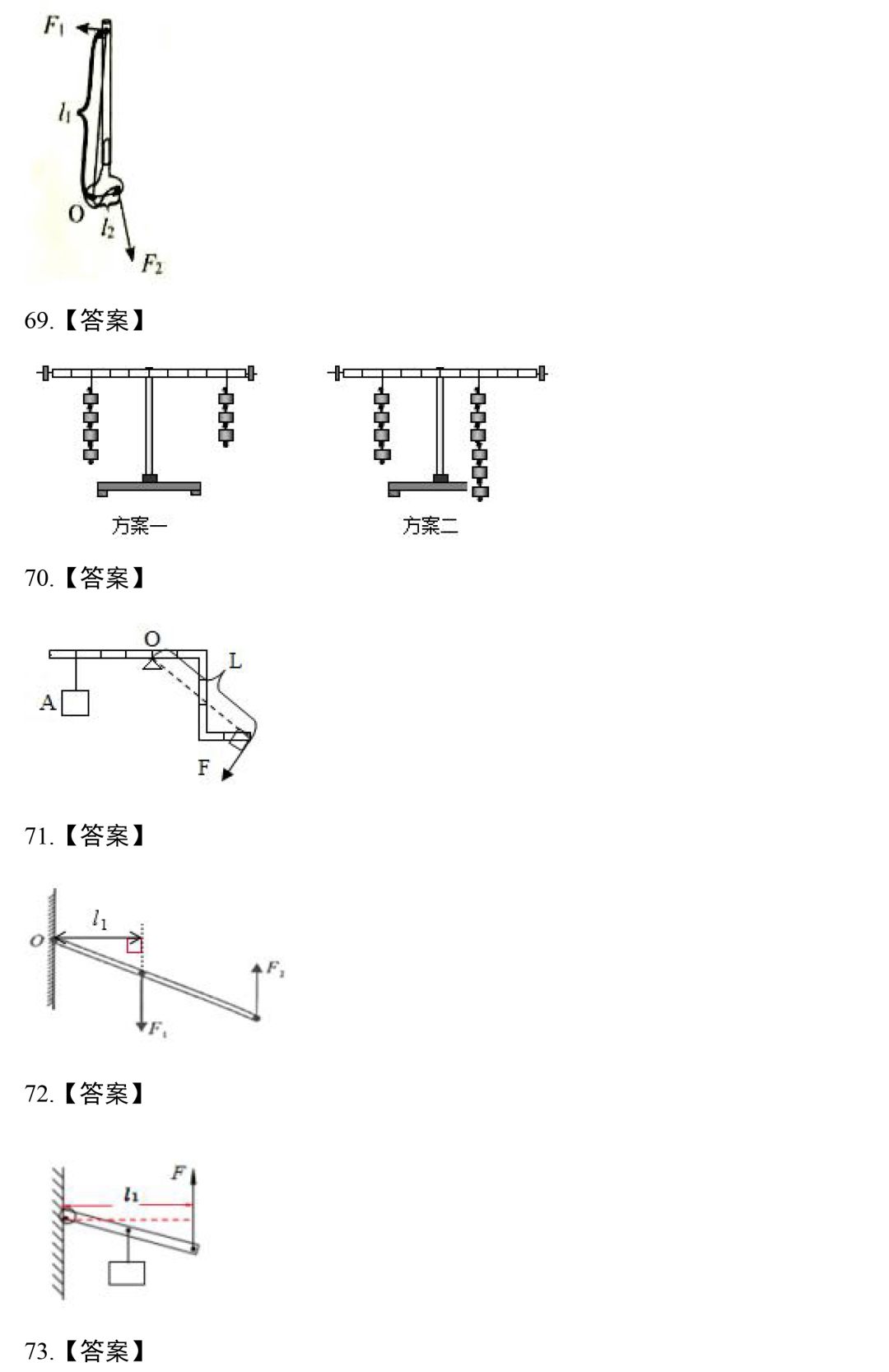

中考物理力学作图专辑 第35张
中考物理力学作图专辑 第36张
中考物理力学作图专辑 第37张
中考物理力学作图专辑 第38张
中考物理力学作图专辑 第39张
中考物理力学作图专辑 第40张
中考物理力学作图专辑 第41张

中考物理力学作图专辑 第42张
