九年级物理中考《一道关于自动测定油箱内油量的动态电路题》赏析

四季读书网 2026-10-30 23:39:57 8 0

题目：

图甲是一种自动测定油箱内油量的装置，其中显示油量多少的仪表是由电流表改装而成的。装置中，电源电压保持不变，定值电阻的电阻为R₀。

（1）闭合开关S，当油箱内油面降低时，油面带动浮子运动，使滑动变阻器接入电路中的电阻变____，电流表的示数变____。定值电阻的作用是________。

（2）图甲电路中，电源电压为24 V，滑动变阻器的最大电阻为60 Ω。当油箱装满汽油时，金属滑片触头位于滑动变阻器的最下端，电流表的示数达到最大值0.6 A，则R₀=____。当油箱内的油用完时，金属滑片触头位于滑动变阻器的最上端，则定值电阻两端的电压U₀=____。

（3）小明认为也可以用图乙装置自动测定油箱内的油量，你认为哪种装置更好？并写出你的理由_____________________________________。

答案：

(1)大；小；保护电路

(2)40Ω；9.6V

(3)图乙装置更好。因为根据串联电路的分压原理，电阻越大，元件两端的电压越大，图乙中，电压表的示数与滑片以上电阻丝的电阻成正比，可实现电压表的示数随油量均匀变化

解析：

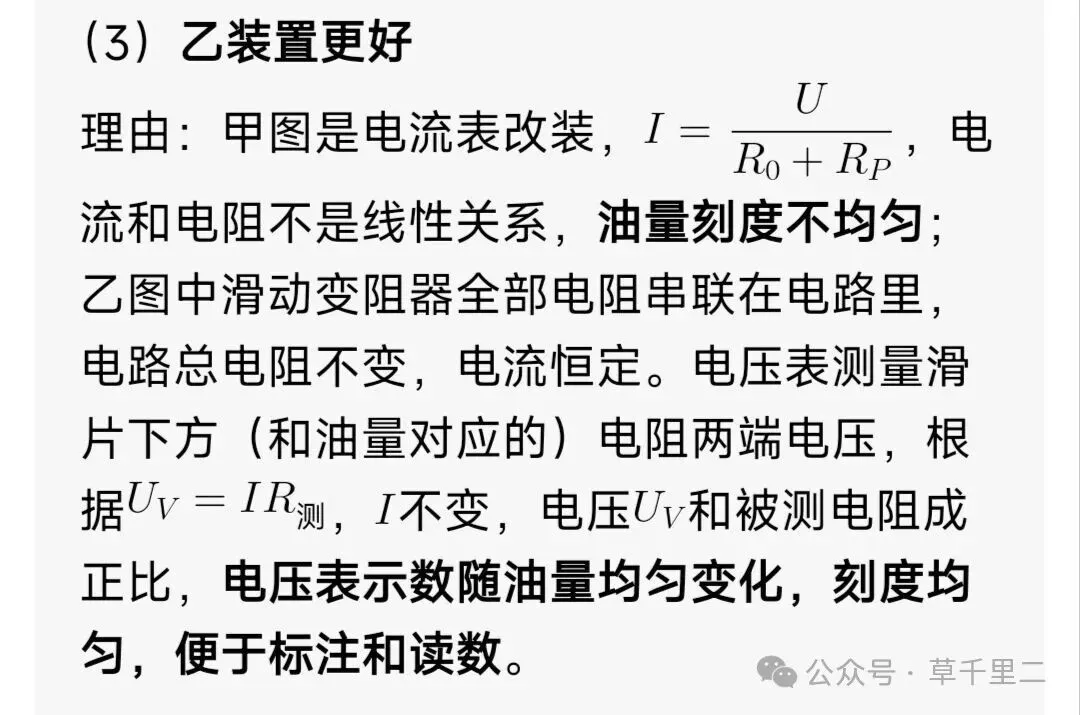

这题的第3个问不好理解，需要有一定数学基础的孩子们做。下面是难点的进一步解析：

💡 考点小结：

当滑动变阻器整段全部接入电路，只拿电压表测其中一部分电阻时，就是典型的均匀刻度油量表模型，这是中考很爱考的辨析点！

甲的电流式是非线性的，刻度疏密不一样，缺点就在这里。
