【温馨提示】
用图像法分析物理知识是物理学常用的方法，用图像法分析与计算电路问题是学习电学的基本技能。
电路常见图像有定值电阻I-U图像、滑动变阻器I-U图像和小灯泡I-U图像。
【课堂教学实录】
滑动变阻器I-U图像分析与计算
【中考真题同步训练】

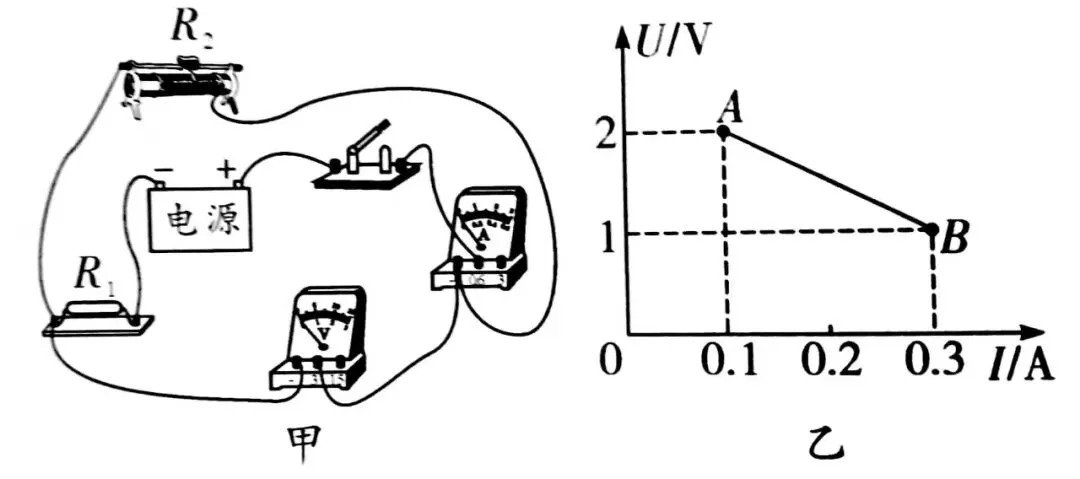

1.(2021南京)
图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器闭合开关,将R2滑片从位置1移到位置2,根据两表示数作出的U-1图像如图乙中AB所示.其中A点的数据与滑片在位置1时对应.下列判断正确的是（ ）
A.电源电压为3V
B.滑片移动过程中,R2接入电路阻值变大
C.电阻R1的U-图像一定与线段AB相交
D.滑片移动过程中电路消耗的总功率先变大后变小

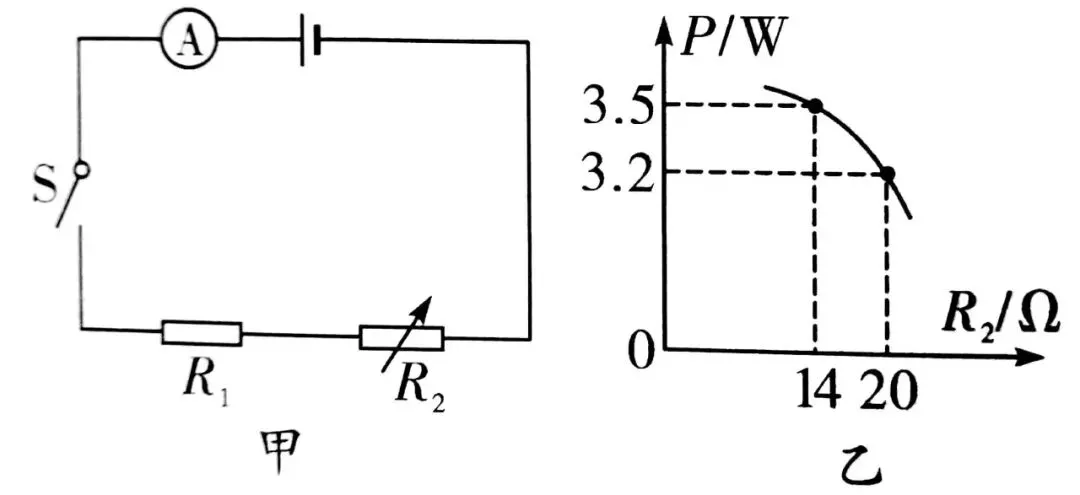

2.(2021重庆A卷)
如图甲所示的电路中,R1是定值电阻,电流表量程为0～0.6A,图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像,则下列说法正确的是（ ）
A.电源电压为6V
B.R1的阻值为20Ω
C.R2能安全连入电路中的最小电阻值为10Ω
D.R2为20Ω时,整个电路通电10s耗电32J

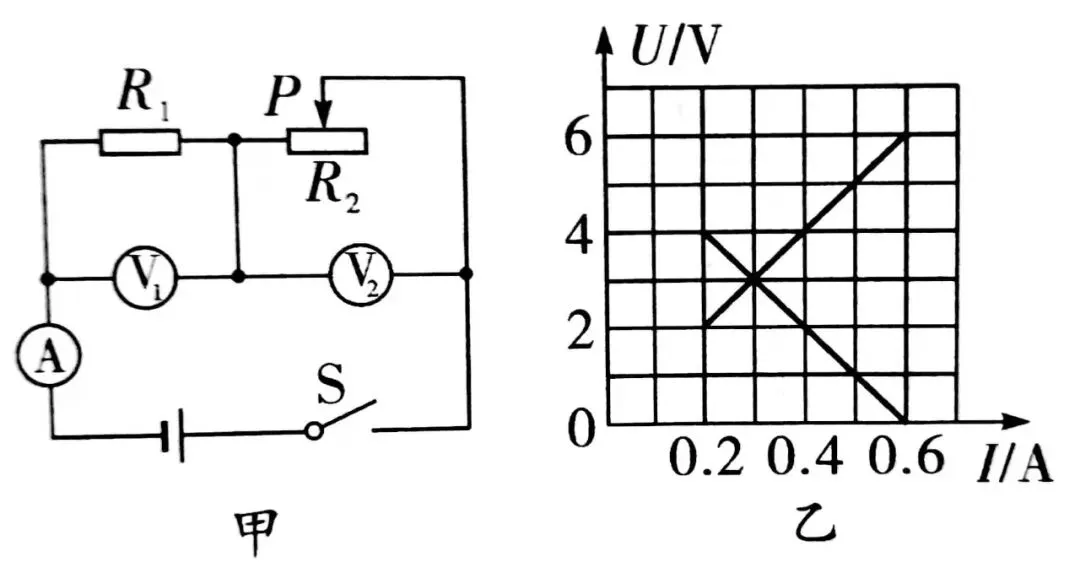

3.(2019西宁)
如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器的滑片P使阻值从最大变化到最小,两个电阻的“U-I”关系图像如图乙所示则下列判断正确的是（ ）
A.电源电压为8V
B.滑动变阻器的阻值变化范围为0~10Ω
C.滑动变阻器阻值最大时,通电10s,R1产生的热量为8J
D.滑动变阻器滑片在中点时,电路的总功率为1.8W

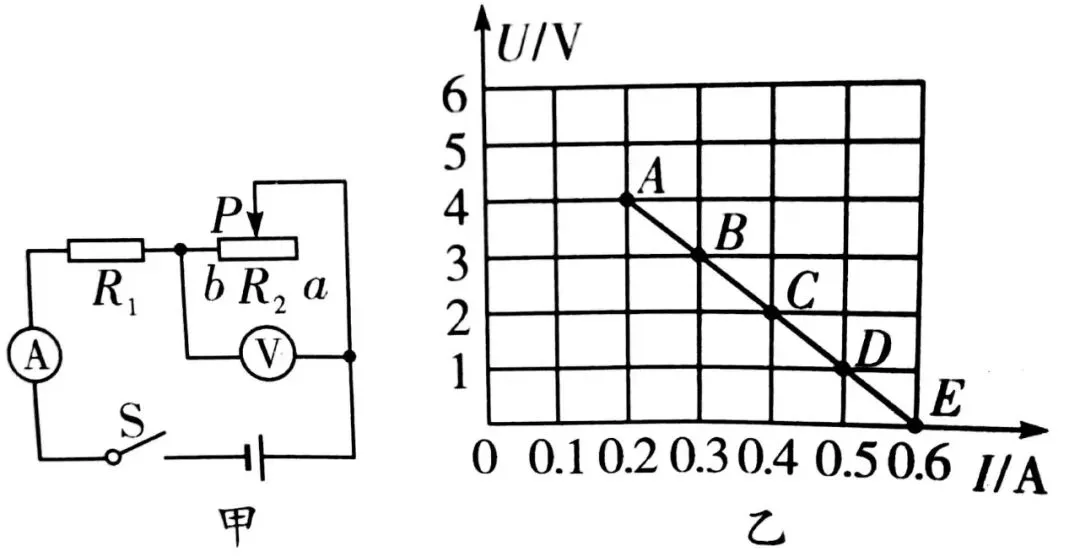

4.(2021德阳)
如图甲所示的电路中,电源电压恒定不变,R1为定值电阻.闭合开关S,将滑动变阻器R2的滑片P从a向b移动的过程中,电压表和电流表的示数变化情况如图乙所示,则R1的阻值为 Ω.当滑动变阻器的滑片P在中点时,两电表的示数对应于图乙中的点(选填“A”“B”“C”“D”或“E”).

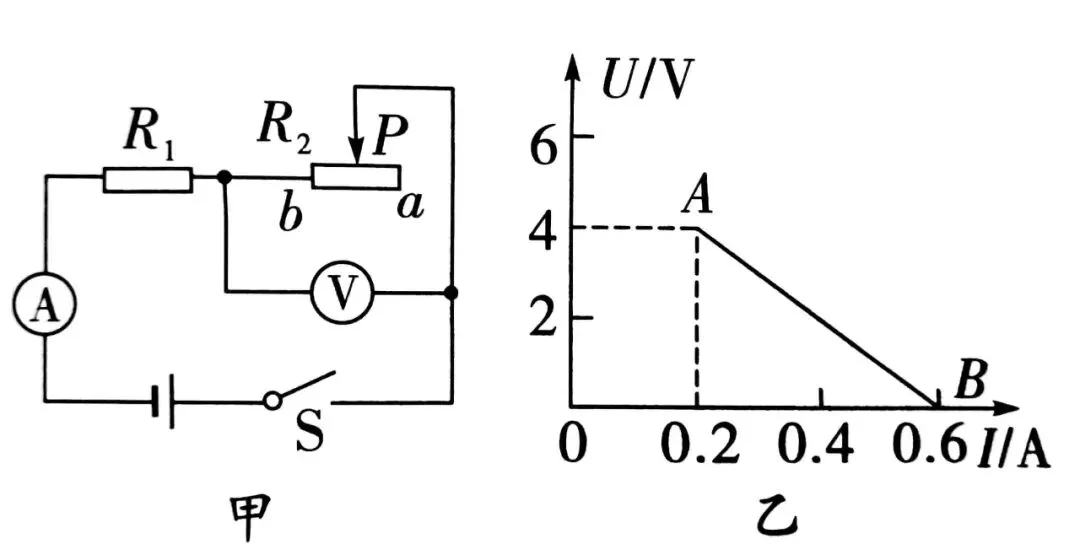

5.(2022 张家界)
如图甲所示,电源电压保持不变，R =10 Ω,当闭合开关 S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙中线段 AB表示,则电源电压和滑动变阻器的最大值分别为（ ）
A.6 V 20Ω B. 4 V 20 Ω
C.6V 10Ω D. 4 V 10 Ω

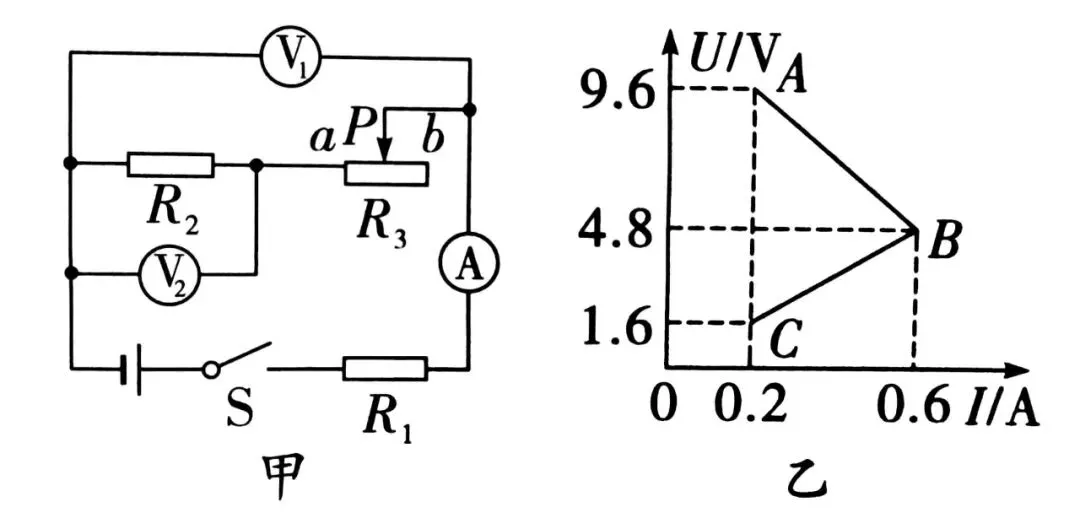

6.(2022 内江)
如图甲所示的电路中 ,电源电压恒定,R₁、R₂是定值电阻,R₃是滑动变阻器.闭合开关 S,将滑动变阻器的滑片P由a 端移到b端,两电压表示数随电没流表示数变化的关系如图乙所示,则 (选填“AB”或“BC ”)段是电压表V₂示数变化的图 像,电源电压为V.
参
考
答
案
在
下
边
找
哦
！
参考答案：
1.C 2. C 3. D 4. 10 B
5. A 6. BC 12
