哈喽，同学们

恒定电流实验里，滑动变阻器的限流式、分压式接法，是高二期中、高考实验大题必考内容，也是很多同学反复错的地方。今天一篇把原理、对比、选择逻辑、易错点讲透。

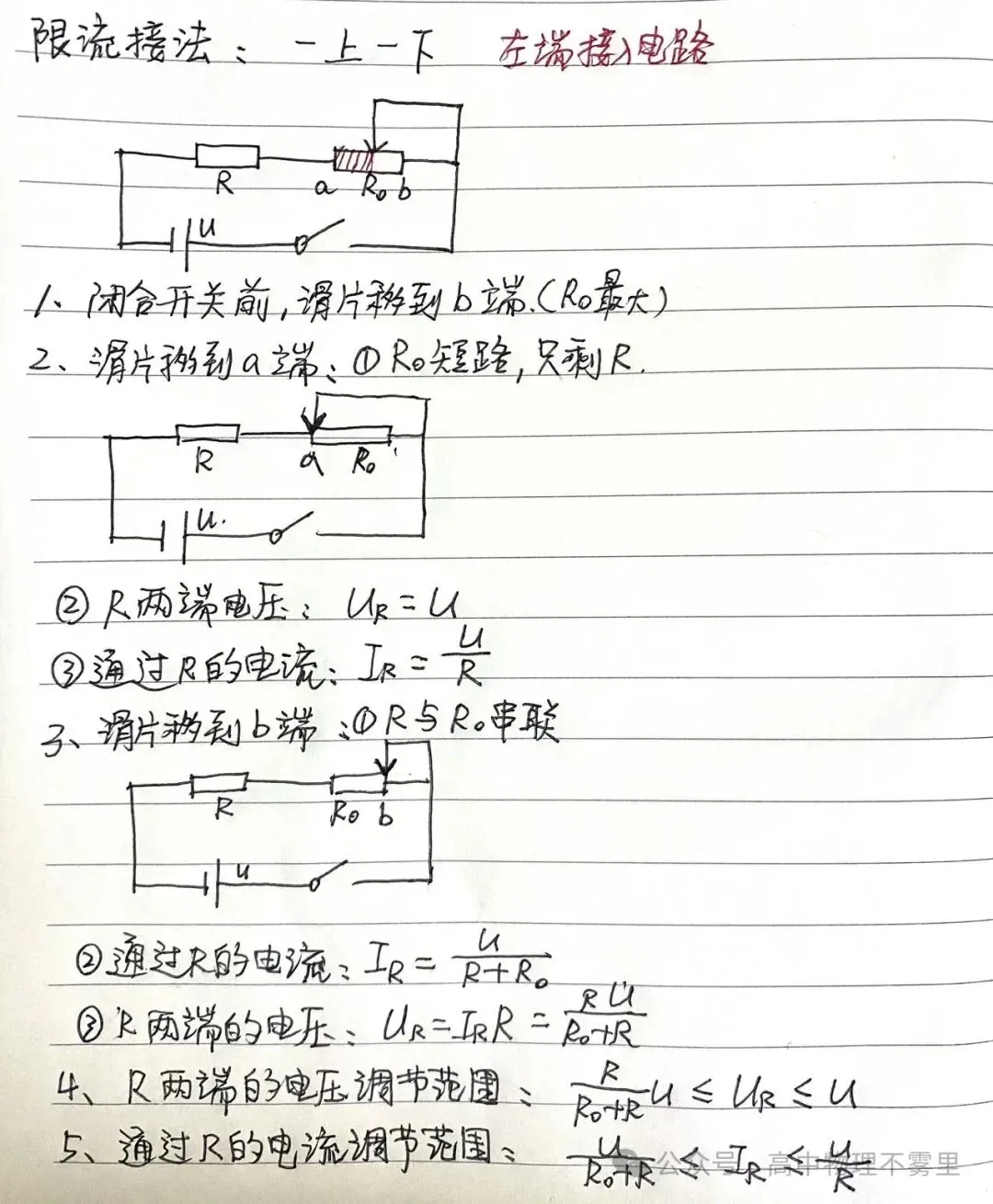

一、限流式接法

接法：滑动变阻器一个上接线柱 + 一个下接线柱，和待测电阻Rx串联。

原理：改变串联接入电阻大小，改变电路总电流，从而控制待测电阻电压电流。

❗重点：电压不能调到0

闭合开关前：滑片调到接入电阻最大处，保护电路

✅优点：接线简单、总电流小、省电

❌缺点：调节范围小；如果Rx远大于R0，滑片移动时电压变化很微弱，不好调节

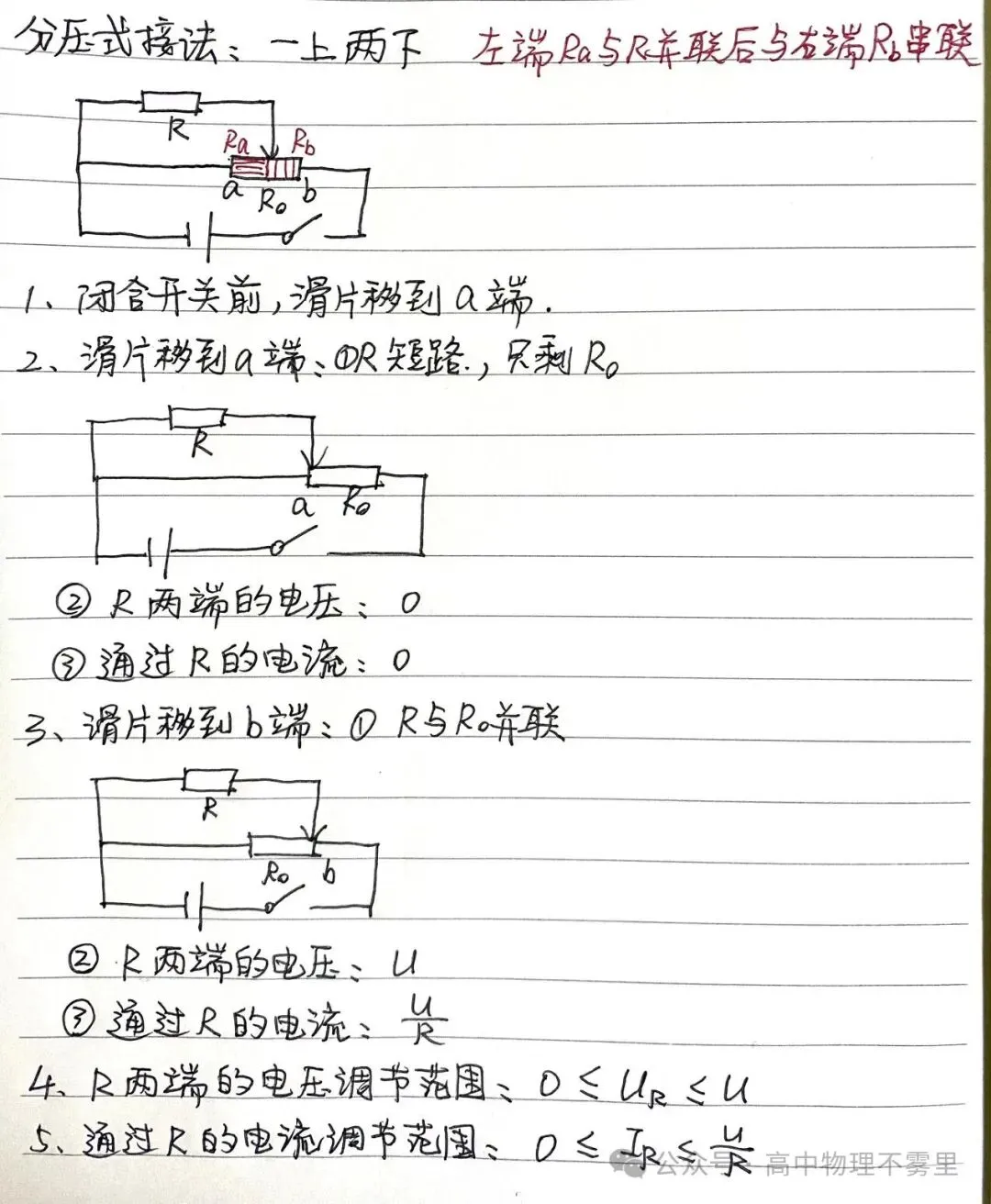

接法：滑动变阻器下面两个接线柱全部接电源两端，滑片和其中一个下端接线柱引出支路接待测电阻。

原理：滑片把变阻器分成两部分，一部分和Rx并联，再和另一部分串联，相当于给待测电阻分出一部分电压。

❗重点：电压可以从零开始连续调节

闭合开关前：滑片调到待测支路电压为0的一端（待测电阻短路，电压为0）

✅优点：调节范围大，电压可以从零起调

❌缺点：接线麻烦、干路电流大、耗能多

1.题目明确要求：电压/电流从零开始调节（最常考）

2.待测电阻远大于滑动变阻器最大阻值：限流调节几乎不动，调节失效，只能选分压

3.如果用限流接法，最小电流依然超过电表、元件额定值，不安全

👉口诀：要求从零、Rx太大、限流超流 → 分压

没有上面三种强制条件，优先限流！

口诀：相差不大、不需从零、省电省事 → 限流

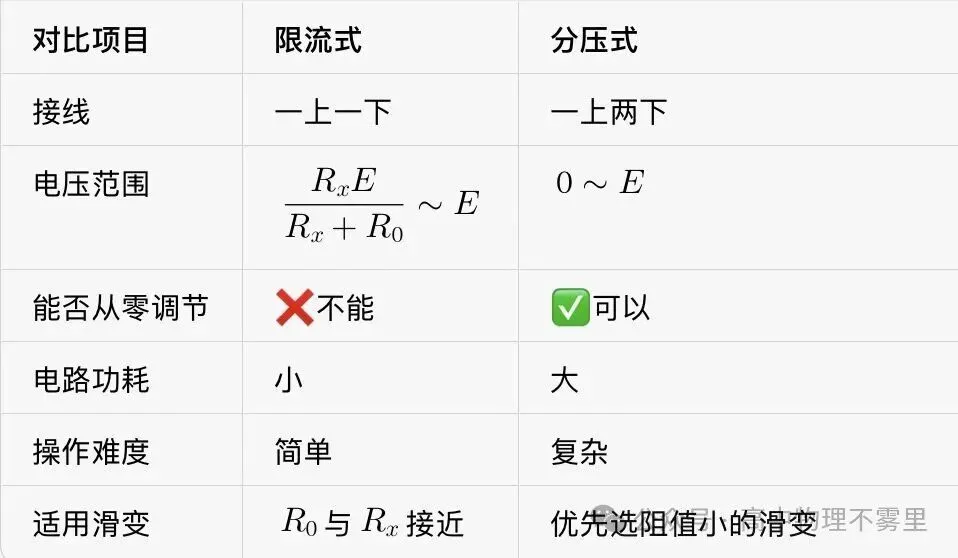

✅一句话总结选择逻辑：能限流，不分压；满足三条任一，必分压

⚠️易错1：分压式闭合开关前滑片位置！很多同学和限流记反，直接丢分

分压：滑片移到让待测电阻电压=0一侧
限流：滑片移到接入电阻最大一侧

⚠️易错2：分压一定要选阻值偏小的滑动变阻器，调节更均匀；限流适合阻值和Rx接近的变阻器

⚠️易错3：不要凭“图长什么样”死记，先看题干要求！题干“从零调节”是最强信号，优先于电阻大小判断

电学实验套路固定，把分压限流吃透，实验大题稳拿基础分！
