初三物理 | 电阻、滑动变阻器的使用专题

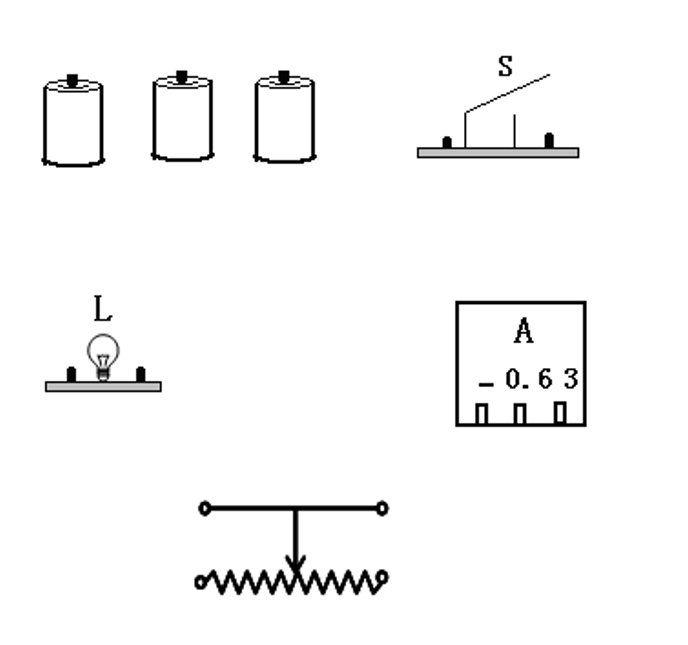

电路中怎样才能连续改变电路中电流?

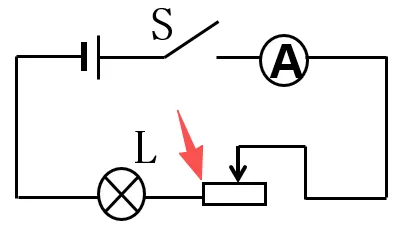

滑动变阻器的发明就解决了这个问题

使用方法总结：

A.滑动变阻器要串联接在电路中。

B.遵循“一上一下”的方法连接接线柱。

C.闭合开关前，要将滑动变阻器的滑片放在使其接入电路中的阻值最大处。

原理：通过改变接入电路中的电阻线的长度来改变电阻，从而改变电路中的电流。

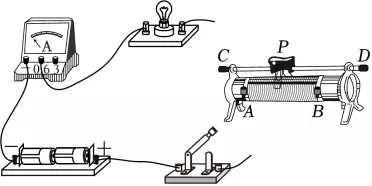

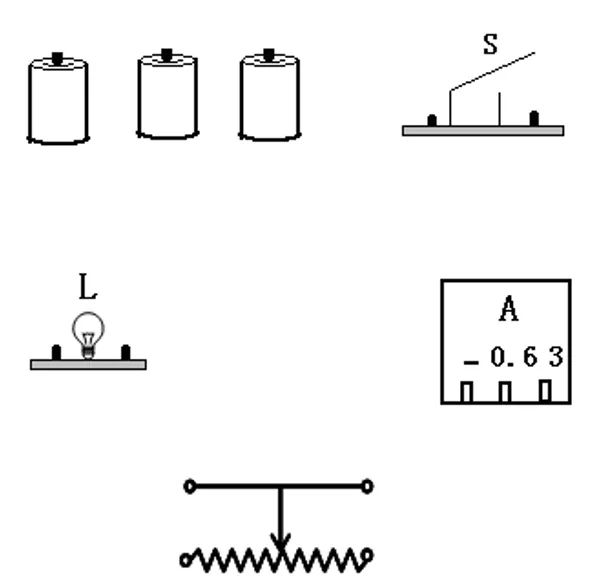

1．在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片P向右滑动时，灯变亮，连入电路中的接线柱应是（　　）

A．A和B    B．C和B     C．A和D     D．C和D

2．如图为某综合实践小组设计的调光台灯工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，使滑片P向左移动时，灯泡的亮度变亮，则下列方法中正确的是（　　）

A．M接A，N接  B    B．M接C，N接D

C．M接B，N接D      D．M接C，N接A

3．某学习小组在练习使用滑动变阻器时，准备连接如图所示的电路，N为导线待接入的一端。下列分析正确的是（　　）

A．当N接D时，能通过调节滑片P改变灯泡亮度

B．当N接B时，闭合开关前，滑片P应移动到最左端

C．当N接B时，闭合开关，滑片P向右移，灯泡将变暗

D．当N接A时，闭合开关，滑片P向左移，灯泡将变暗

4．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，关于这个滑动变阻器的说法中，正确的是（　　）

①铭牌的含义是：连入电路中的最小值是20Ω，允许通过的最小电流是1A

②铭牌的含义是：连入电路中的最大值是20Ω，允许通过的最大电流是1A

③当滑片P向右移动时滑动变阻器的阻值变大，应该把A、C两个接线柱接入电路

④当滑片P向右移动时滑动变阻器的阻值变大，应该把B、C两个接线柱接入电路

A．②④B．①③C．②③D．①④

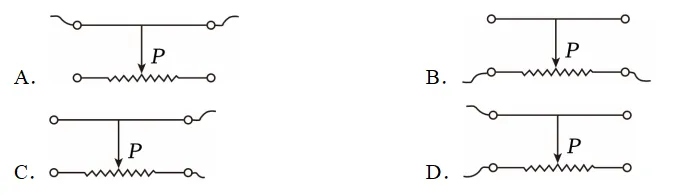

5．下列示意图中，滑动变阻器连接正确且当滑片P向右滑动时，连入电路的电阻变大的是（　　）

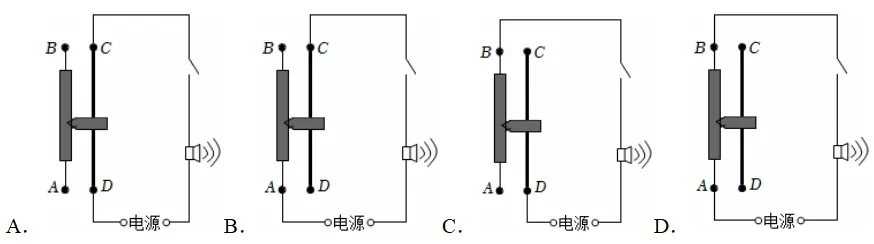

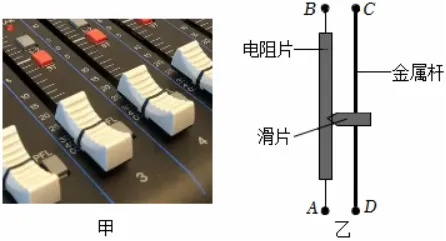

6．在调音台（图甲）上有一些上下滑动的推拉杆，它其实是一种拉杆式变阻器，其结构如图乙所示，A、B、C、D是它的四个接线柱。闭合开关后，下列接线中，滑片向上移动声音变大的是（　　）

7．为了探究“影响导体电阻的因素”，小陈连接了如图所示的电路进行实验。在电路的A、B间分别接入a、b、c三根镍铬合金电阻丝，其中横截面积S_a＝S_b＞S_c，长度L_a＜L_b＝L_c。闭合开关，电灯最亮时接入的是（　）

A．a电阻丝    B．b电阻丝    C．c电阻丝    D．无法判断

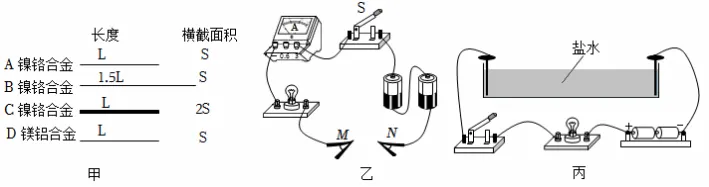

8．小古在实验室中找到如图甲所示的四根金属丝，并连接了如图乙所示的电路，探究“影响导体电阻大小的因素”。

（1）为了比较不同金属丝电阻的大小，可通过观察__________ 和电流表的示数来判断，这种物理实验方法是_______ 法。

（2）小古将金属丝A和D分别接在M、N之间，目的是探究导体电阻大小与导体_______ 的关系。

（3）分别将A和B两根金属丝接入电路进行实验，发现接入B时，电流表的示数比接入A时更小，这说明其他条件相同时，导体的长度越长，电阻越_____ 。

（4）如图丙所示，完成上述实验后，小古进一步对“盐水电阻的大小与哪些因素有关”进行了项目化研究。

猜想一：盐水电阻的大小可能与盐水的浓度有关。

猜想二：盐水电阻的大小可能与盐水的横截面积有关。

在探究猜想二前，通过查阅资料了解到浓度相同的盐水，当长度相同时，横截面积越大，盐水电阻越小；所以同学们用注射器缓慢地从水槽中抽走适量盐水后，将观察到小灯泡的亮度_______ （选填“变亮”“变暗”或“不变”）。

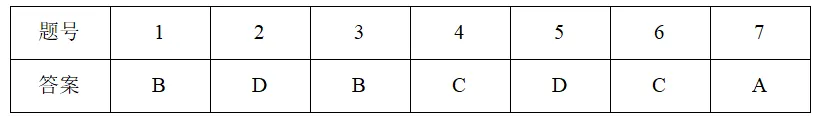

解答：

最后一题：（1）灯泡；转换；（2）材料；（3）大；（4）变暗
